外螺纹方头插销机械结构设计

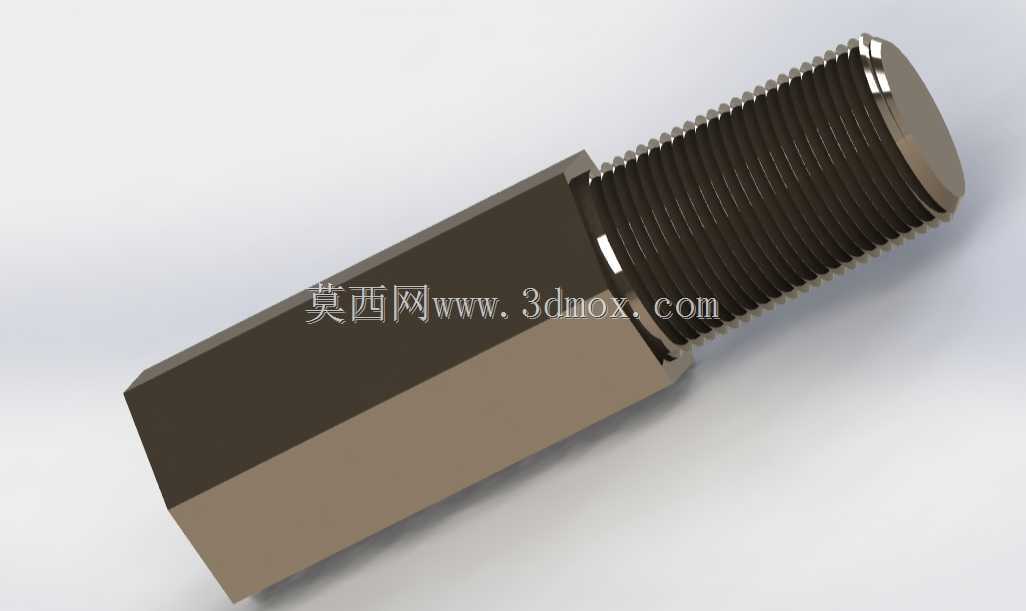

　　在各类工装夹具、模具装配、输送线定位机构以及重型设备的可拆卸连接场景中，这类带外螺纹的方头插销是十分常用的定位锁紧元件，区别于普通光面圆柱销，它的结构设计兼顾了快速插拔定位与螺纹锁紧防松的双重需求，在需要频繁拆装、同时要保证连接位置精度的工位上应用极广。从结构设计逻辑来看，该插销的头部采用四方棱柱结构，并非随意选型：方头的四个平面可以适配普通开口扳手的夹持需求，不需要定制专用工装就能完成拧紧或拆卸操作，在车间现场维护时，即便没有专用工具，也能借助常见的呆扳手完成装拆，大幅降低现场运维的工具门槛。方头与杆部的过渡位置做了清晰的直角台阶，这个台阶面是核心的轴向定位基准，安装时该端面会直接贴合被连接件的安装面，既可以控制插销的拧入深度，

　　也能承受轴向的载荷冲击，避免螺纹段承受过大的轴向剪切力，延长螺纹的使用寿命。杆部的螺纹段采用标准外螺纹设计，螺纹的牙型、螺距均遵循普通连接螺纹的公差要求，加工时可以直接采用标准丝锥、板牙或者数控车削工艺完成，不需要定制特殊成型刀具，能有效控制加工成本。螺纹段的长度设计经过实际工况校核：足够的螺纹啮合长度可以保证在承受振动载荷时不会出现松脱，同时螺纹末端做了倒角处理，既可以去除加工毛刺，也能在装配时起到导向作用，避免螺纹牙磕碰被连接件的内螺纹入口，减少装配时的螺纹损伤概率。从安装边界来看，设计时需要预留足够的扳手操作空间，方头的对边尺寸决定了扳手的回转空间需求，在做整体结构布局时，方头周边至少要留出大于扳手厚度的操作间隙，

　　避免出现扳手无法卡入、无法完成拧紧操作的问题。插销的光杆段（如果存在过渡光杆）与安装孔的配合公差通常选用间隙配合或者过渡配合，既保证插拔时的顺畅性，又能控制径向的定位间隙，保证重复定位的精度。在实际应用场景中，这类插销常被用在焊接工装的快速定位、物流周转器具的可拆卸连接、机床附件的位置锁紧、农业机械的杆件连接等位置：比如焊接工装中，通过插销穿过两个工件的定位孔，拧紧方头后就能将两个工件的相对位置固定，焊接完成后松开螺纹就能快速拔出插销，拆卸工件，不需要额外的锁紧机构；在重型设备的检修门、观察窗的固定结构中，这类插销可以替代普通螺栓，不需要完全拧下就能完成门体的开合，大幅提升检修效率。设计这类零件时，还要考虑受力工况：

　　如果是承受径向剪切载荷的场景，需要校核光杆段的剪切强度，螺纹段不参与剪切受力，所有的径向载荷由光杆段或者台阶面承担，避免螺纹牙受剪变形导致失效；如果是承受轴向拉力的场景，则要校核螺纹的啮合强度以及方头与杆部过渡位置的抗拉强度，过渡位置要避免应力集中，虽然该模型采用直角过渡，但在实际加工中通常会在根部加工微小的退刀槽或者圆角，减少淬火或者受载时的应力开裂风险。表面处理方面，这类零件通常会根据使用环境选择发黑、镀锌或者淬火处理，普通车间工况下采用发黑处理就能满足防锈需求，潮湿腐蚀环境则需要镀锌钝化处理，承受较大冲击载荷的场景则需要整体淬火提升表面硬度与芯部韧性，避免受冲击时断裂。从建模逻辑来看，绘制该零件时首先要确定方头的对边尺寸、长度，再确定杆部的直径、螺纹规格、螺纹长度，先通过拉伸特征完成方头与光杆部分的基础实体，再通过螺纹特征或者螺旋扫描切除完成外螺纹的建模，最后添加末端倒角、根部退刀槽等细节特征，建模时要注意各段的同轴度要求，方头的中心与螺纹段的轴线必须保证同轴，否则安装时会出现卡滞、螺纹偏载的问题，影响实际使用。
