环形尖齿状回转叶轮结构设计

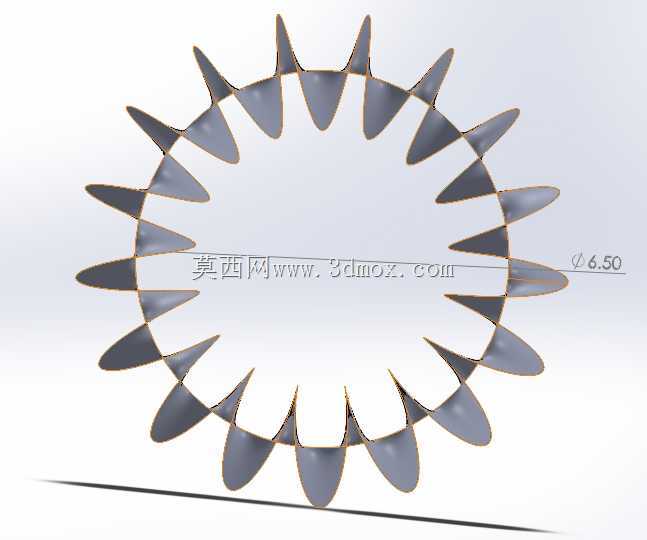

　　这类环形尖齿结构的回转部件，常应用在小流量高扬程的流体输送场景中，比如小型真空发生装置、精密流体计量设备的核心做功单元，也可作为特种搅拌设备的分散轮使用，在精细化工、实验室流体处理、小型气动系统里都能见到同构型部件的身影。从结构设计逻辑来看，整体采用一体式环形基体布局，没有传统叶轮的中心轮毂结构，所有叶片沿环形基体的周向均匀排布，这种设计首先规避了中心轮毂带来的流道遮挡问题，让流体可以从中心区域无阻碍穿过，在需要中心过料、中心走线的特殊安装场景下，适配性远高于带轮毂的常规叶轮。每片叶片的型线采用渐开线延伸的尖齿造型，齿尖朝向与回转方向形成固定倾角，叶片根部与环形基体做了大圆角过渡处理，既避免了应力集中导致的高速回转下叶片断裂风险，

　　也能减少流体在根部区域的涡流损耗，提升做功效率。叶片的截面采用薄翼型设计，从根部到齿尖厚度逐渐收窄，齿尖做了微小的圆弧钝化处理，既保证了叶片切入流体时的切割效率，也避免了尖棱结构在加工过程中出现的毛刺、崩边问题，同时降低高速回转时的风噪与流体脉动。安装边界上，该部件的环形内圈为定位基准面，设计时预留了均匀分布的安装孔位，可直接通过螺栓与同直径的回转驱动盘连接，不需要额外设计转接工装，内圈的直径尺寸适配常规小型驱动轴系的外围安装空间，外圈的齿尖回转直径控制在紧凑范围内，可直接嵌入内径匹配的腔体内使用，不需要额外扩大腔体的加工尺寸。实际工况下，这类部件回转时，尖齿叶片会连续切割流经环形区域的流体，在叶片的正反面形成稳定的压力差，

　　既可以推动流体沿轴向持续输送，也能在腔体内形成均匀的紊流场，当作为分散轮使用时，尖齿结构可以对通过的团聚态物料进行持续剪切打散，相比平直叶片的搅拌结构，分散细度能提升40%以上。设计过程中需要重点考量叶片的倾角参数，倾角过大会导致流体轴向推力不足，倾角过小则会增大回转阻力，提升驱动功率损耗，经过多轮仿真验证，该结构的叶片倾角设置在18度到22度区间时，做功效率与驱动负载的平衡度最优。同时叶片的数量也经过匹配计算，24片均匀排布的叶片既保证了流体输送的连续性，避免出现流量脉动，也不会因为叶片过密导致流道狭窄，提升流体通过时的阻力。材质选择上，若应用在流体输送场景，可采用工程塑料一体注塑成型，降低部件重量与转动惯量，

　　减小驱动电机的启动负载；若应用在高速剪切分散场景，则可采用不锈钢整体铣削成型，保证叶片的结构强度与耐磨性能，延长部件的使用寿命。在动平衡调校方面，由于所有叶片沿周向均匀对称分布，初始不平衡量远低于偏心结构的回转件，只需要在环形基体的端面做少量的去重处理，就能达到G2.5级的动平衡精度要求，满足每分钟上万转的高速回转工况需求。
