油气输送用多弯折连通管路结构

　　这套多弯折连通管路结构，主要面向油气开采、集输场站的工艺管线布设场景，也可适配化工介质输送、厂区公用工程管线排布的实际需求，核心作用是在受限安装空间内完成多支路介质的连通输送，规避场站内部设备、支撑结构的干涉区域，实现管线走向的精准适配。从实际工程应用来看，这类弯折管路常出现在油气井场的计量撬、集气站的阀组区，以及天然气净化装置的辅助管路段，相比直连管线，它能更好地适配现场错落的设备布局，减少额外的接头拼接数量，降低管线泄漏点的分布密度。

　　设计过程中首先考量的是现场安装边界的约束，这类管路的布设往往需要避让现场的立式容器、操作巡检通道、管廊支撑立柱，因此每一段弯折的角度、延伸长度都不是随意设定的：水平段的高度需要匹配上下游设备的接口中心高，保证对接时无强制装配应力；竖直段的间距要预留出保温层安装、后期法兰紧固操作的空间，相邻平行管段的净距控制在100mm以上，满足管线运维的操作需求。弯折处全部采用圆弧过渡结构，避免直角弯折带来的介质流阻骤增问题，尤其是输送含杂质的天然气、采出液时，圆弧弯管能减少介质对管壁的冲蚀磨损，延长管路的实际服役周期。

　　从功能特性上看，这套管路采用一体化弯折成型的结构逻辑，减少了传统分段拼接管路的焊缝数量，整体结构的刚性更好，在输送带压介质时，管路的振动幅度更小，不需要额外增设过多的管卡支撑。多支路平行排布的结构设计，能在同一安装区域内完成多路介质的独立输送，比如在油气井场可以分别实现采出液输送、放空管线布设、加药管路走线的同步布局，充分利用垂直方向的安装空间，减少场站的平面占地。管路的端口位置全部预留了标准对接段，可直接与现场的法兰、快装接头匹配，不需要现场二次切割调整，降低现场施工的工作量。

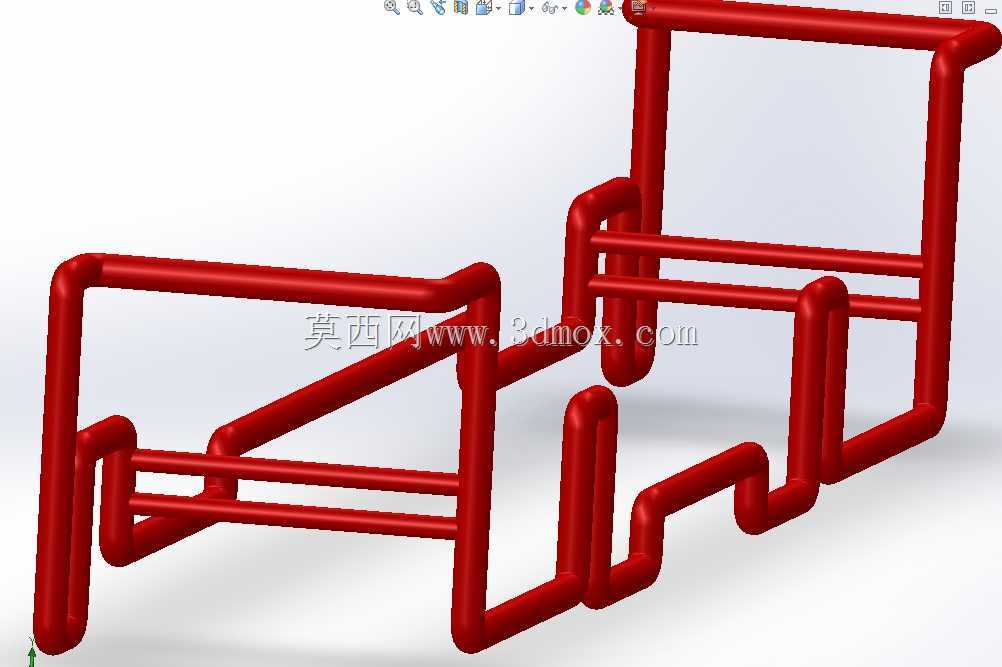

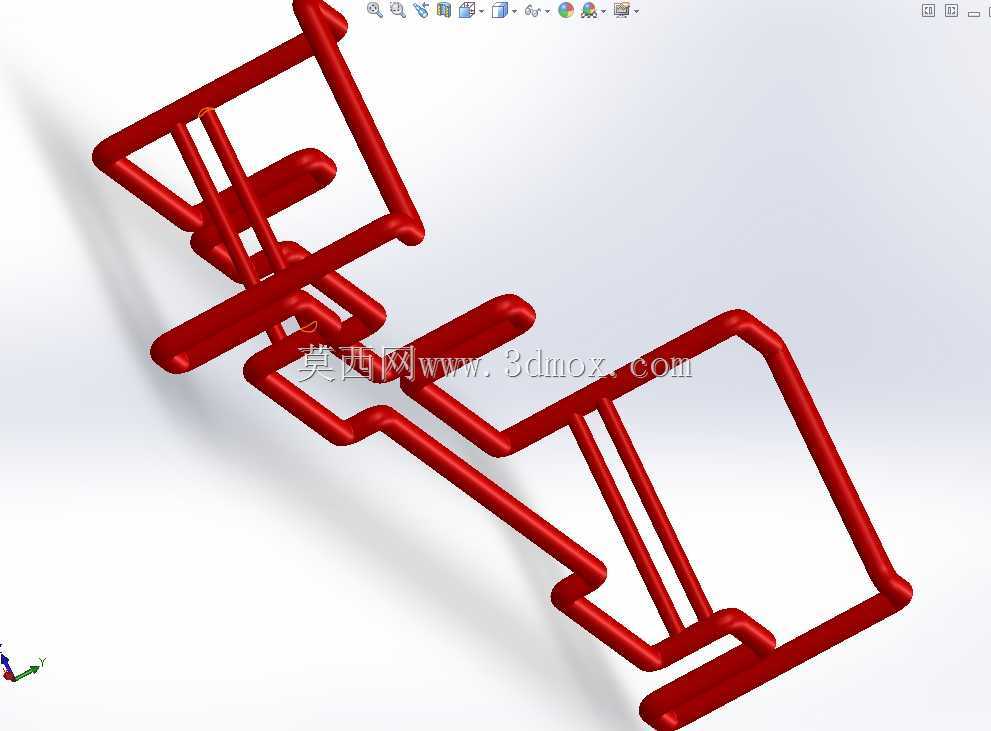

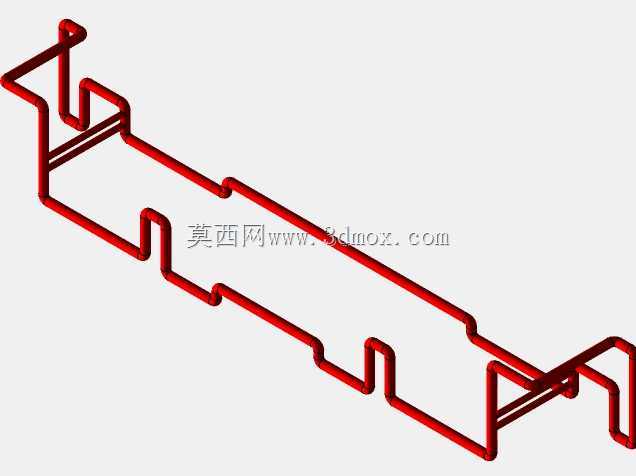

　　建模过程中严格遵循管路设计的工程规范，所有弯折段的弯曲半径统一取管径的3倍，既满足弯管加工的工艺要求，避免弯制过程中出现管壁褶皱、减薄超差的问题，也能保证介质在管内流动时的流态稳定，不会在弯折处形成明显的涡流区，减少管路运行过程中的振动和噪声。平行管段之间采用横向连接筋进行加固，提升整体结构的抗形变能力，当管路内介质压力出现波动时，连接筋可以分散各管段的受力，避免单根管路出现过度形变导致接口泄漏。

　　实际选型应用时，需要结合现场的介质压力、腐蚀特性匹配对应的管壁厚度和材质，输送含硫天然气时需要选用抗硫材质并做内壁防腐处理，输送常温清水类介质时可选用普通碳钢材质降低成本。安装时需要先固定管路的主支撑点，再依次对接上下游接口，避免强制对口导致的管路内部残余应力，所有对接端口的同轴度偏差需要控制在管径的1%以内，保证密封件的均匀受压。这套管路结构的设计逻辑，本质是在有限空间内实现管线功能的最优化排布，兼顾加工可行性、安装便捷性和长期运行的可靠性，解决了传统直管线在复杂场站布局中适配性差、接头过多易泄漏的实际问题。
