方形带孔法兰安装连接座结构设计

　　在流体输送管路搭建、自动化设备机架拼接、液压阀组集成安装的现场，这类方形带孔连接座是出镜率极高的基础零件，很多刚入行的结构设计新人容易把它和普通安装板混淆，实际上它的核心作用是实现不同通径管路、不同安装界面部件之间的刚性对接，同时保证对接位置的同轴度与密封面贴合精度，避免设备运行过程中出现介质泄漏、连接松动、定位偏移的问题。

　　从实际使用场景来看，这类零件常被用在气动系统的阀岛进出端对接、液压站的油路块端口连接、真空吸附管路的工位转接位置，部分小型输送设备的辊筒端座固定也会采用类似结构，相比圆形法兰，方形结构的四个角安装孔在排布时更适配矩形截面的安装基面，在空间紧凑的设备内部，方形轮廓的边角不会和周边的线束、管路产生额外干涉，安装时扳手的操作空间也更充裕，不需要像圆形法兰那样预留整周的螺栓拧动空间。

　　设计这类零件的时候，首先要确定中心通径的尺寸，这个尺寸不是随便定的，要匹配对接管路的通流面积要求，比如通压缩空气的话要根据管路流量、工作压力计算通径，避免通径过小造成压损过大，通径过大又会造成零件整体尺寸冗余、重量增加。中心孔的加工精度要根据对接需求调整，如果是需要安装密封件的对接面，中心孔的端口要做倒角处理，既方便安装时引导密封件就位，也能避免锐边割伤O型圈造成密封失效。

　　四个角的安装孔位置是设计的关键，孔的中心距要严格匹配对接部件的安装孔位，公差一般控制在±0.1mm以内，不然现场安装的时候会出现螺栓穿不进去的问题，孔的直径要比选用的螺栓直径大0.5-1mm，留出适当的安装调整余量，但余量不能过大，不然会降低连接后的定位精度，长期受振动载荷容易出现错位。四个角的安装孔做沉孔设计是很有必要的，采用内六角螺栓安装的时候，螺栓头可以完全沉入沉孔内，不会突出零件表面，既避免突出的螺栓头刮碰周边部件，也能让零件的安装面完全贴合基面，保证连接刚性。

　　除了四个角的主安装孔，中心孔周边均匀排布的四个小孔是辅助定位孔，这类孔主要用来安装定位销，或者对接小规格的气路、油路支路，在一些需要频繁拆装的工位上，定位销孔可以保证每次拆装后零件的位置度一致，不需要重新校准对接同轴度，大幅降低设备维护的调校时间。零件的整体厚度要根据承载的压力、载荷计算，比如用于16MPa液压油路对接的话，厚度要满足强度要求，避免受压后出现变形导致密封面渗漏，低压气动场景下可以适当减小厚度，控制零件整体重量。

　　零件的安装基面要做平面度要求，一般密封对接面的平面度要控制在0.05mm以内，表面粗糙度达到Ra3.2以下，这样才能保证密封件压紧后受力均匀，不会出现局部间隙导致泄漏。如果是用于有腐蚀介质的场景，材料可以选用304不锈钢，普通工业场景下常用45号钢做表面发黑处理，既保证强度，也能起到基础防锈作用，轻量化场景下也可以选用6061铝合金加工，降低整体重量。

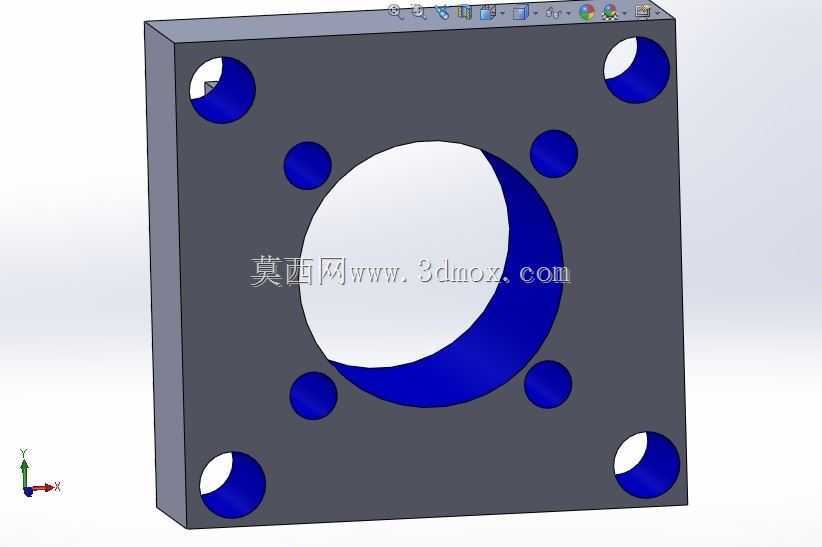

　　实际建模的时候，要先绘制方形基体的草图，标注好整体外轮廓尺寸，再依次绘制中心通径、主安装孔、辅助小孔的草图轮廓，拉伸生成基体后再处理沉孔、倒角这些细节特征，建模过程中要注意所有孔位的位置要做对称约束，保证零件的对称性，避免加工时出现位置偏差。这类零件虽然结构看起来简单，但每一个尺寸的确定都要结合实际安装场景的需求，不能照搬标准件的尺寸硬套，比如在空间受限的设备内部，就要适当压缩方形基体的外轮廓尺寸，在保证安装孔边距满足强度要求的前提下，尽可能缩小零件的整体占用空间，给周边其他部件留出安装余量。

　　在管路对接的应用中，这类连接座的对接面通常会加工密封槽，用来放置O型密封圈，密封槽的尺寸要根据选用的O型圈线径、内径匹配，槽深一般为线径的70%-80%，保证密封圈压缩量在合理范围内，压缩量太小密封效果差，压缩量太大会加速密封圈老化失效。如果是用于无密封要求的机械结构连接，就不需要加工密封槽，直接做平面对接即可，降低加工成本。

　　现场安装这类零件的时候，要先清理对接基面的毛刺、焊渣、杂物，保证两个对接面完全贴合，再依次穿入螺栓，按照对角顺序逐步拧紧螺栓，不要按圆周顺序一次性拧紧单个螺栓，不然会造成零件受力不均，出现局部翘起的问题，影响连接精度和密封效果。如果是带定位销的结构，要先装入定位销校准位置，再拧紧固定螺栓，避免安装过程中零件移位。
