单轮挂载式自行车载货拖斗结构设计

　　日常短途骑行采购、户外露营载物时，常规自行车自带的车筐、后货架载重上限普遍在5kg以内，且大体积物件无法固定，容易剐蹭骑行者腿部影响操控，这款单轮挂载式拖斗正是针对这类场景设计的附加载具。从结构布局来看，拖斗采用单轮居中支撑的设计思路，区别于双轮拖斗的宽幅结构，整体横向宽度控制在380mm以内，和常规城市自行车的车把宽度保持一致，骑行过程中不需要额外判断侧边通行距离，窄路、非机动车道穿梭时不会出现拖斗剐蹭路沿或者旁侧车辆的问题。拖斗的挂载连接端采用快拆式铰接结构，和自行车后轴、座管下方的预留安装位匹配，铰接点预留了±25°的上下摆动余量、±30°的左右转向余量，骑行转向、经过减速带或者路面起伏时，拖斗可以随地形自适应调整角度，

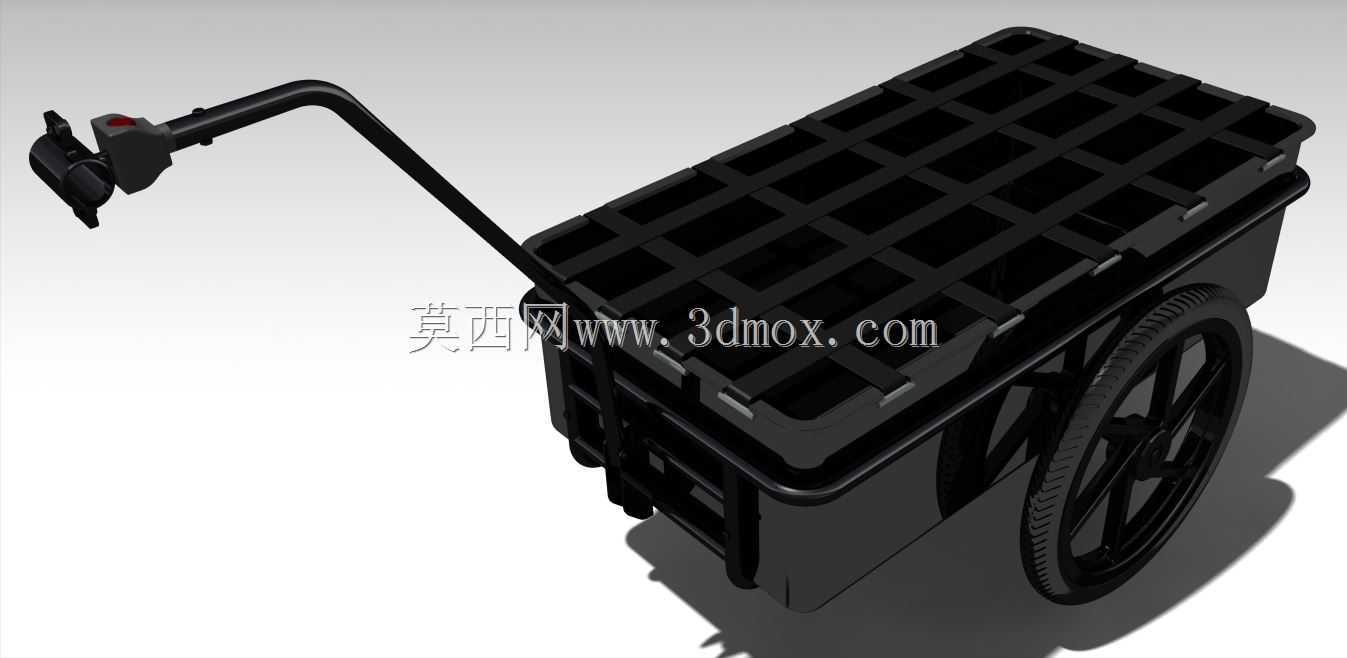

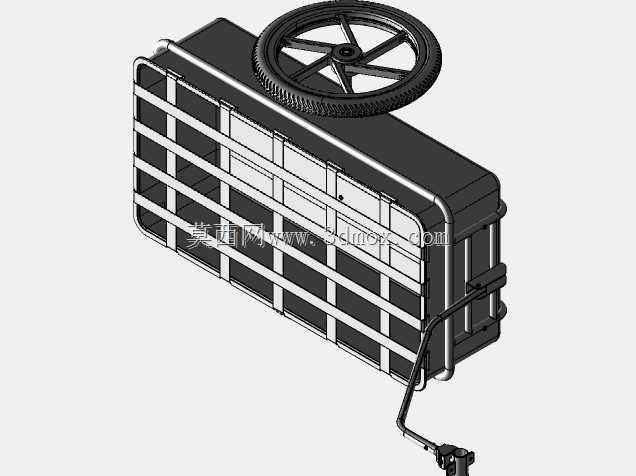

　　不会把额外的扭转力传递到自行车车架上，避免骑行过程中出现车把被拖拽跑偏的情况。载物舱部分采用格栅式加强筋的箱体结构，舱体内腔有效容积约75L，底部做了12mm的凸起加强筋，均匀分布的纵横格栅把舱底的承重能力提升到30kg，日常采购的生鲜、露营的折叠桌椅、工具包这类物件都可以平稳放置，格栅结构同时兼顾了减重需求，整体拖斗空载重量控制在2.8kg，不会给骑行带来过多的额外负载。舱体上沿预留了4组绑带挂孔，配合弹力绑带可以固定超出舱体高度的物件，比如折叠帐篷、长柄工具这类物品，不会在骑行过程中滑落。行走部分采用12寸实心橡胶轮，轮组的安装轴位于拖斗重心的正下方，载重时重量完全由轮组承担，不会把下压力传递到自行车后轮，

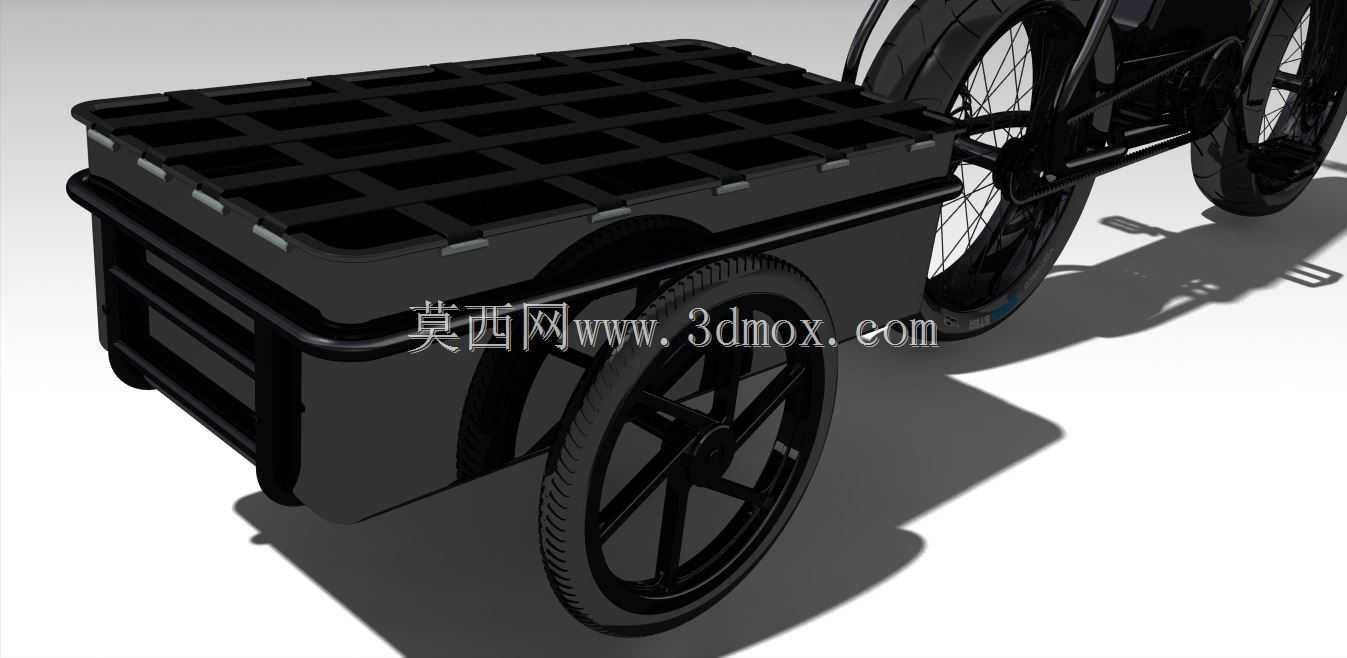

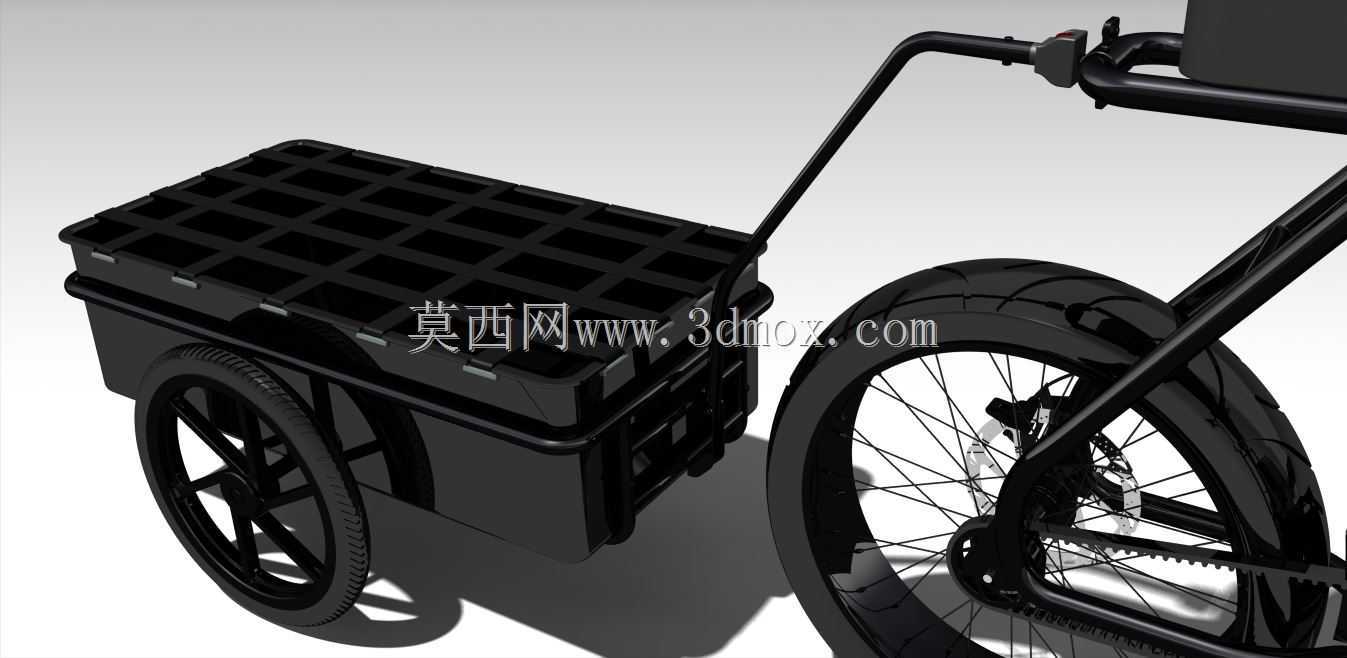

　　避免自行车后轮负载过大导致爆胎、轮组变形的问题；轮组两侧做了挡泥板结构，雨天骑行时不会把泥水甩到载物舱内的物品上。连接臂采用弧形弯管结构，从拖斗前端向上倾斜延伸到自行车挂载点，臂身做了变径加强处理，靠近挂载点的位置管径加粗到32mm，靠近拖斗端管径25mm，既保证了拖拽时的结构强度，也避免连接臂过低剐蹭地面。拖斗的整体纵向长度控制在650mm，挂载后自行车整体长度增加不超过700mm，推行、停放时不会占用过多空间，和常规自行车的停车适配性一致。设计过程中特意规避了双轮拖斗的差速问题，单轮结构在转向时没有轮速差带来的拖拽感，低速推行、掉头时的操控手感和无拖斗状态差异极小，新手也能快速适应。舱体的边角全部做了R20的圆角处理，

　　即使意外剐蹭也不会对路人或者骑行者造成尖锐磕碰，符合日常通勤使用的安全要求。连接端的快拆结构不需要额外工具，徒手就可以完成拖斗的挂载和拆卸，拆下后的拖斗可以作为手提收纳箱使用，提手位置做了防滑包胶，搬运时不会硌手。轮组采用密封轴承结构，日常使用不需要频繁注油维护，滚动阻力控制在5N以内，平路骑行时几乎感知不到额外的拖拽阻力，长距离骑行也不会明显增加体力消耗。
