四缸发动机用等长排气歧管结构设计

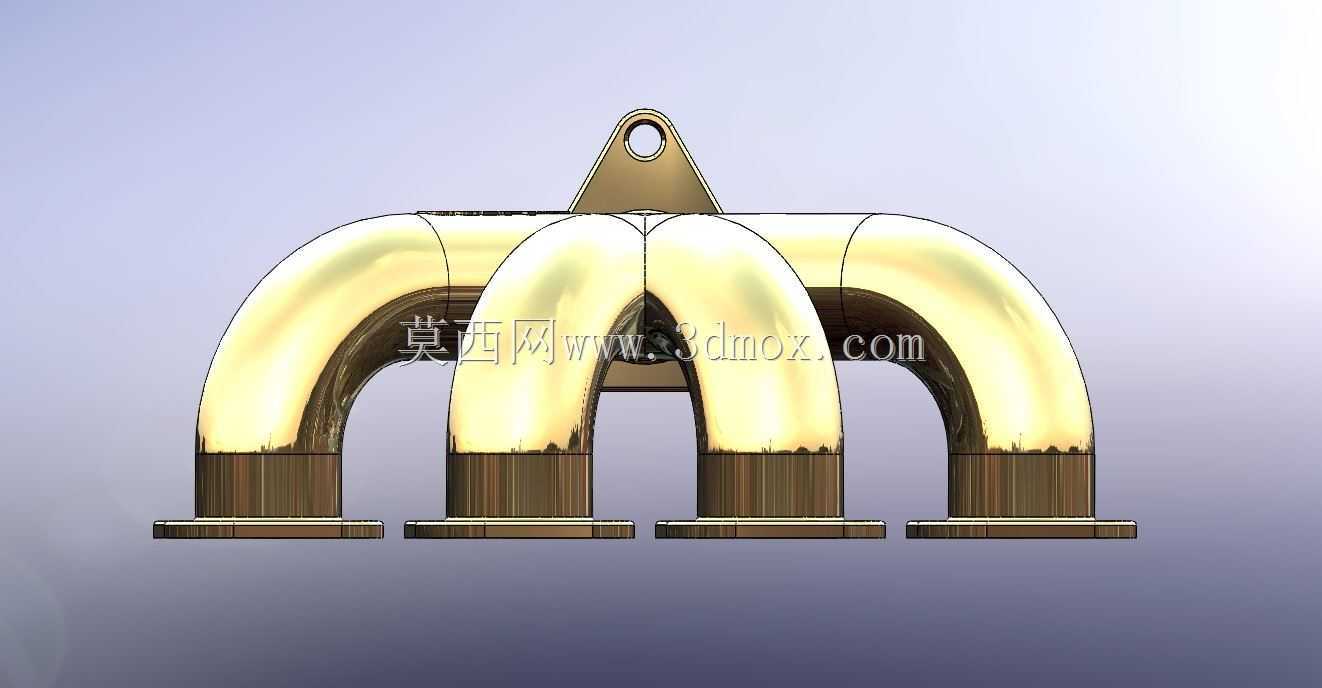

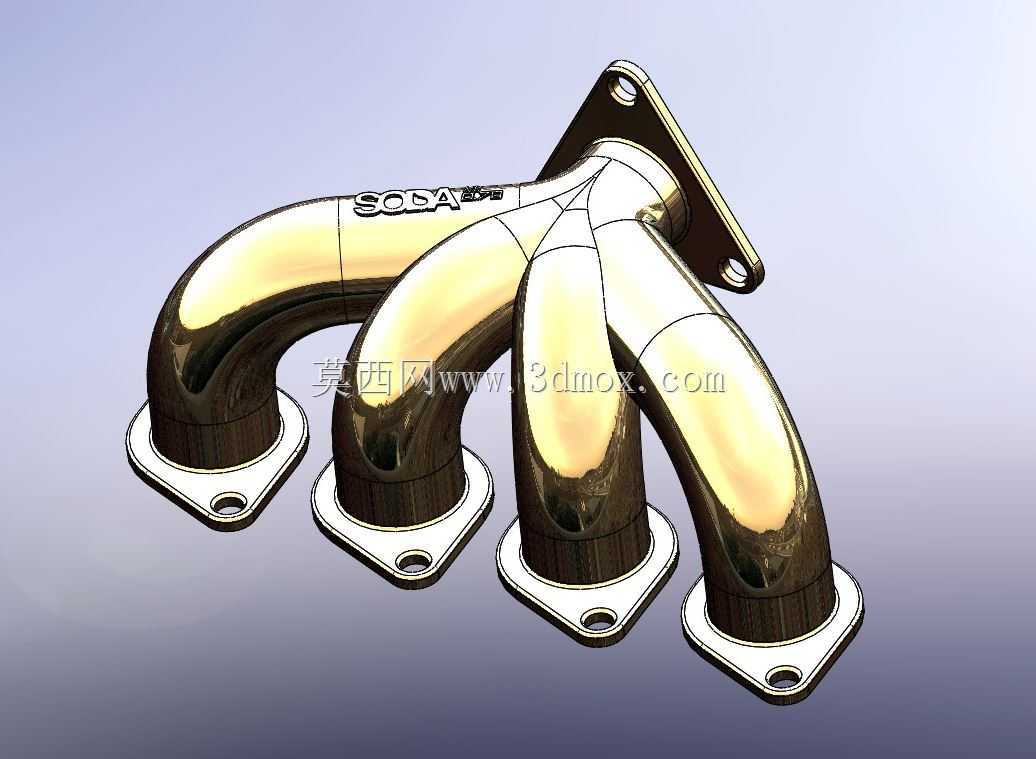

　　在小排量直列四缸自然吸气发动机的进排气系统开发中，排气歧管的结构合理性直接决定了排气脉冲的利用效率、各缸排气背压的一致性，甚至会影响整机的动力输出曲线与排气温度场分布。这款四合一结构的排气歧管，采用等长弯管流道设计，四个进气接口分别对应发动机四个气缸的排气口位置，出气端汇总为单法兰接口对接三元催化器或排气头段，是面向入门级性能改装与原厂替换场景开发的结构件。

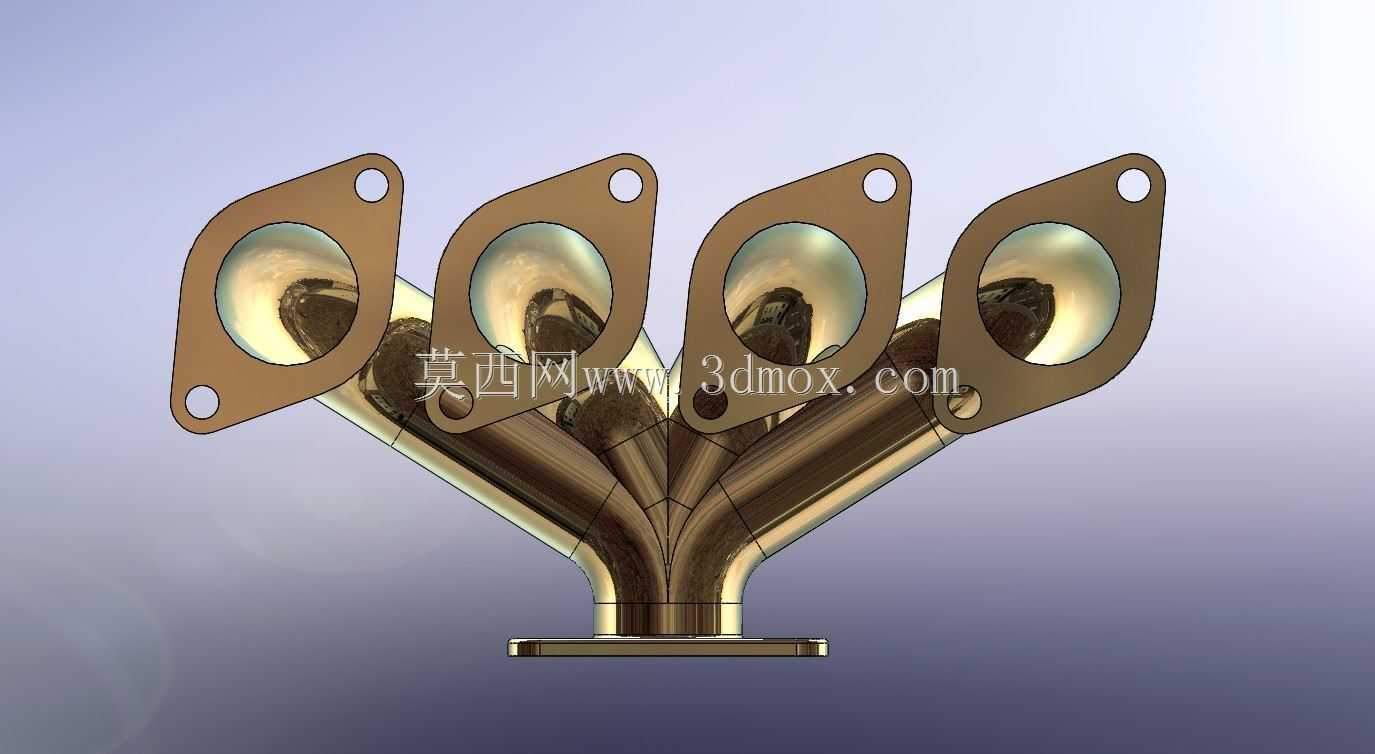

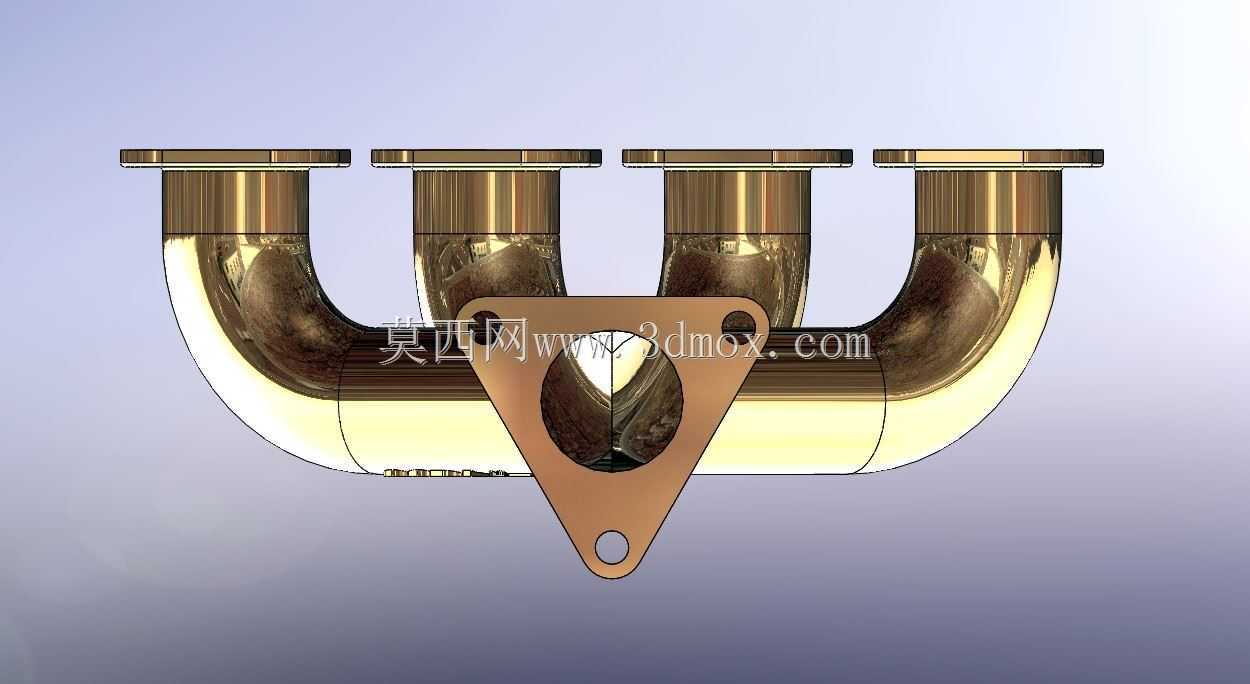

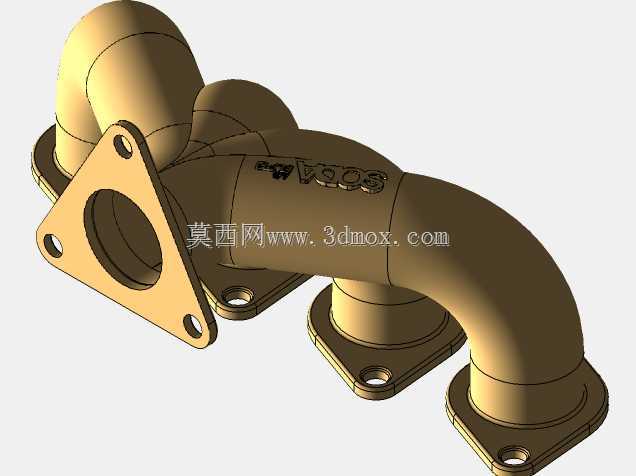

　　从实际装车的安装边界来看，四个进气法兰的孔位完全匹配主流1.6L及以下排量直列四缸发动机的缸盖排气侧安装孔距，每个进气法兰都采用带定位凸台的密封面设计，安装时配合金属复合排气垫片，能够在800摄氏度以内的持续排气温度下保持密封可靠性，避免高温排气泄漏引发的周边线束、橡胶件老化问题。出气端的连接法兰采用标准的三孔定位结构，能够直接对接市售主流规格的三元催化器壳体，不需要额外制作转接法兰，降低改装或替换的施工难度。

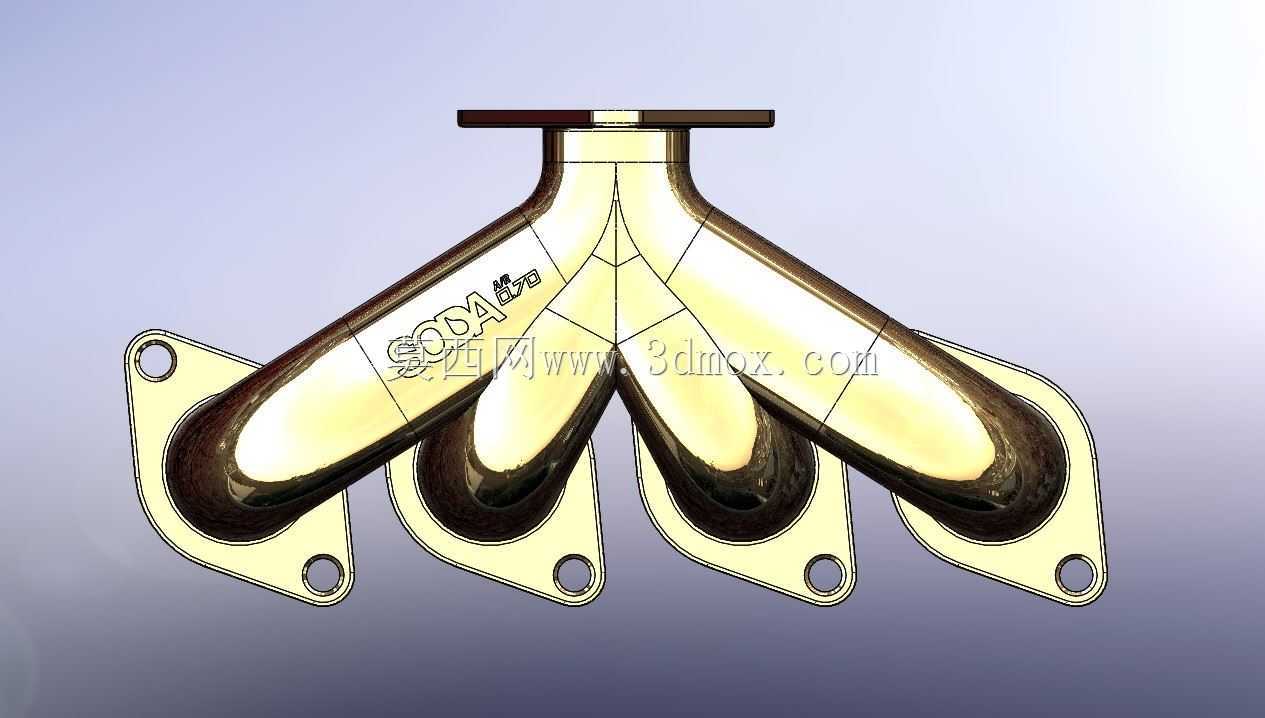

　　流道设计是这款排气歧管的核心考量点，四个弯管段采用逐步平滑过渡的曲率设计，没有出现直角弯折或截面突变的结构，能够最大程度降低排气气流在管内的流动阻力，减少排气紊流带来的功率损耗。不同于原厂铸铁歧管常采用的壁厚不均、流道粗糙的铸造结构，这款歧管的管壁厚度保持均匀一致，内壁光滑度更高，能够让各缸排出的高温废气以更顺畅的路径汇入出气端，同时四个流道的长度差控制在5%以内，能够保证各缸排气背压的一致性，避免出现个别气缸排气不畅导致的怠速抖动、低扭输出不均的问题。

　　在结构强度设计上，每个弯管与法兰的连接位置都做了圆弧过渡加强，避免长期受高温交变应力影响出现焊缝开裂的问题，安装法兰的厚度足够承受螺栓锁紧的压紧力，不会在长期使用后出现法兰变形导致的密封失效。歧管整体的外形轮廓充分考虑了发动机舱的布局空间，弯管的弯曲角度避开了发动机舱内的防火墙、转向助力管路、冷却水管路等周边部件的安装位置，装车后不需要额外调整周边部件的固定位置，也不会出现运行过程中与周边部件发生干涉摩擦的问题。

　　从实际应用场景来看，这款歧管既可以作为售后维修替换件，用于老化开裂的原厂排气歧管更换，也可以作为入门级动力改装部件，替换原厂流道设计不合理的铸铁歧管，优化发动机中高转速区间的排气效率。在建模过程中，需要重点校验每个弯管的曲率半径是否满足管材弯折的工艺要求，避免出现弯折位置管壁过薄或褶皱的问题，同时要反复核对各个法兰的安装孔位坐标，确保与缸盖、下游排气部件的孔位完全对中，避免装车时出现安装错位的问题。另外还要考虑歧管工作时的热膨胀量，在法兰连接位置预留合适的热胀间隙，避免热态下出现额外的装配应力，缩短部件的使用寿命。
