牛顿摆碰撞演示装置结构设计方案

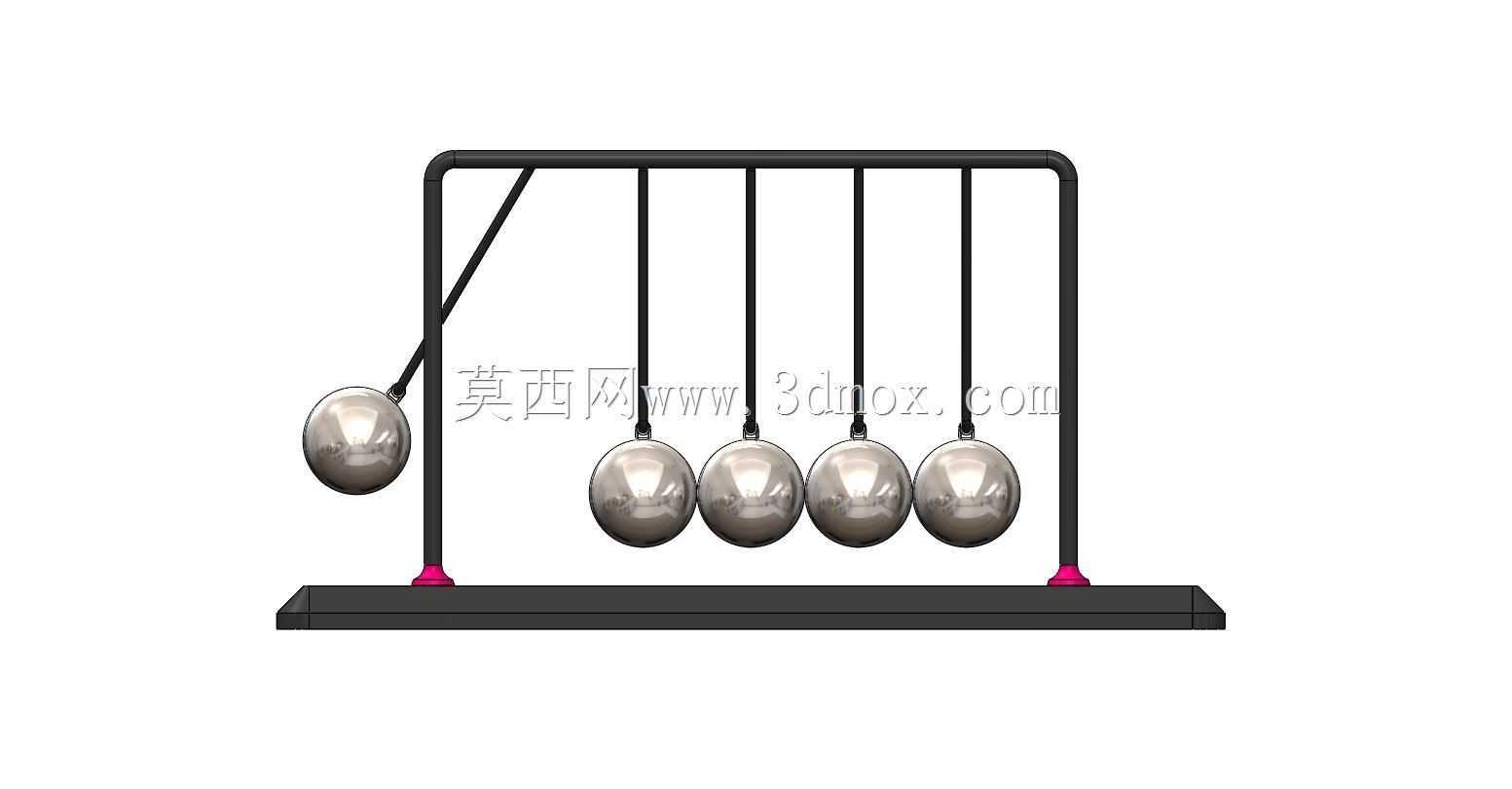

　　这款牛顿摆装置的核心应用场景集中在物理教学演示、科普场馆互动展项以及桌面力学原理展示领域，日常在中学物理实验室、高校力学教研场所、青少年科技活动中心都能见到这类装置的身影，它能直观将弹性碰撞过程中的动量传递、能量守恒规律具象化，让抽象的力学公式变成可观察的动态过程，避免纯理论讲解的枯燥感。从实际功能来看，装置通过多组等质量摆球的依次碰撞传递，实现一端摆球抬起释放后，另一端对应数量摆球弹出、中间摆球保持近似静止的演示效果，整个碰撞过程的能量损耗控制是设计核心，既要保证碰撞瞬间的力传递效率，也要尽可能降低摆动过程中的空气阻力、铰接处摩擦带来的能量衰减，让演示周期足够支撑观察与讲解。

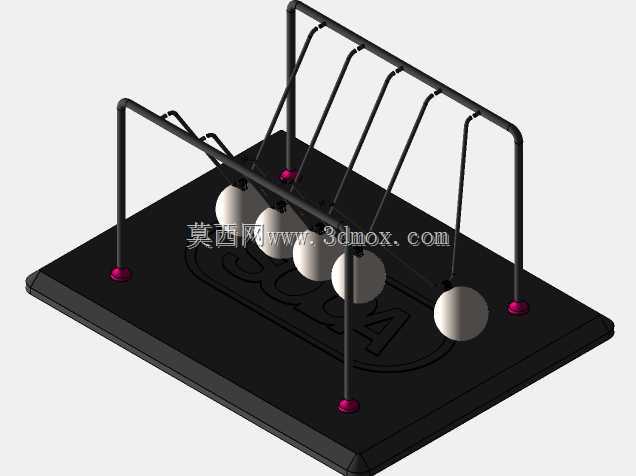

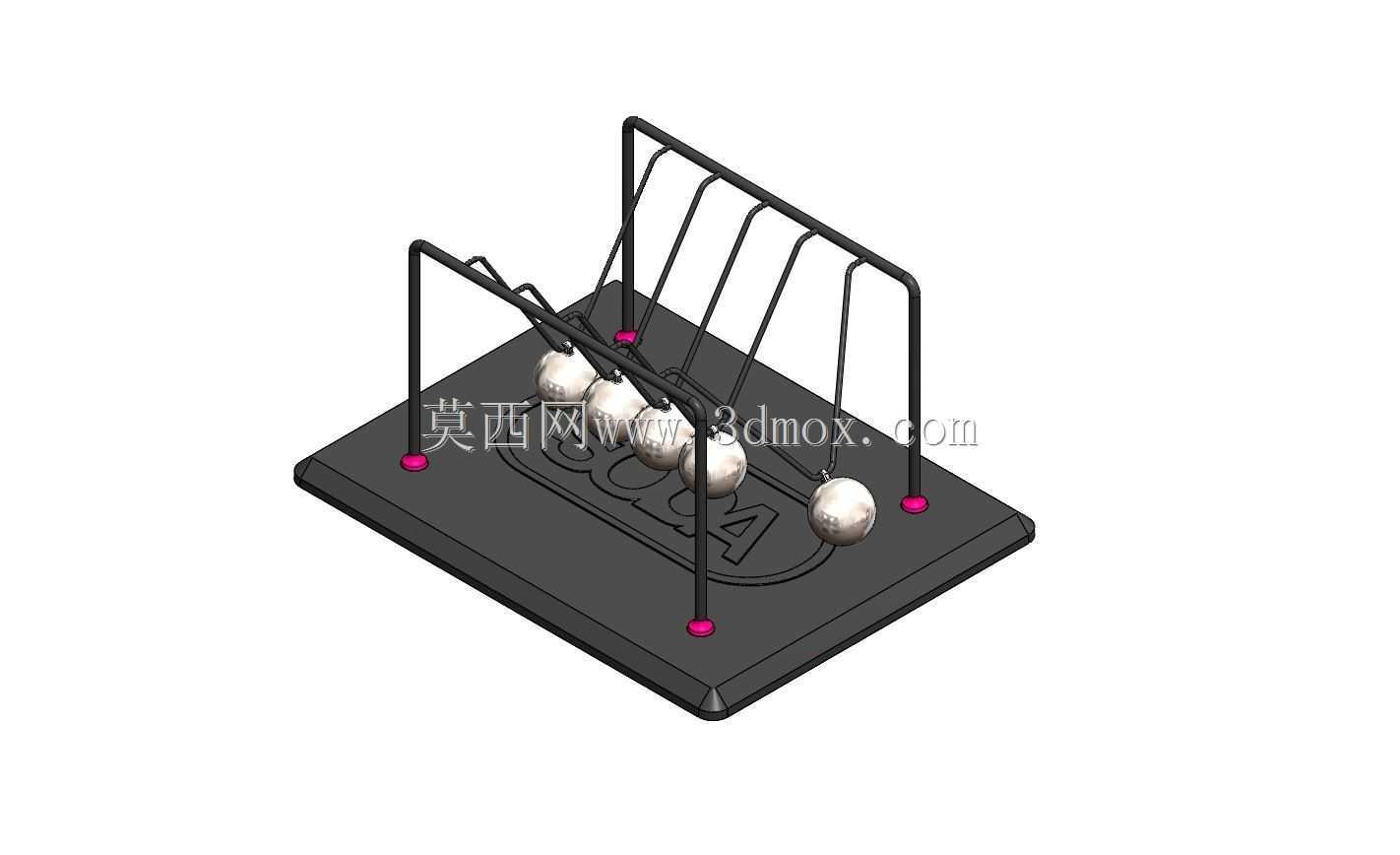

　　设计过程中首先要确定摆球的材质与加工精度，摆球采用等直径的金属实心球体，球面粗糙度需要控制在较低水平，保证碰撞时为点接触状态，避免接触面不平整带来的力传递偏移，同时球体质量需严格一致，单球质量偏差不能超过总质量的千分之二，否则碰撞后会出现中间摆球晃动、弹出摆球高度不一致的问题。摆架部分采用框架式结构，两侧竖直支撑与顶部水平横梁的连接需要保证足够的结构刚度，避免摆球摆动过程中框架产生共振，消耗摆动能量；横梁上的摆线固定点需要保证间距均匀，相邻固定点的中心距与摆球直径完全匹配，让静止状态下相邻摆球刚好保持接触、无挤压也无间隙，这一尺寸公差需要控制在0.1mm以内，间隙过大会导致碰撞传递出现延迟，挤压过大会让初始状态就存在内应力，影响碰撞效果。

　　摆线采用低延展性的高强度柔性线材，每一组摆的两根摆线长度需完全一致，保证摆球摆动过程中始终保持水平状态，不会出现自转或者倾斜碰撞的情况；摆线与摆球的连接点位于球体上部的同一直径两端，连接位置需要做动平衡校正，避免摆动过程中球体产生偏转。底座部分采用高密度材质制作，整体重心落在底座几何中心范围内，底座底部可设置防滑垫，保证装置放置在水平桌面时不会因为摆球的往复摆动出现滑移，底座与竖直支撑的连接位置设置微调结构，可以小幅调整支撑的垂直度，保证横梁处于绝对水平状态，让所有摆的悬挂长度一致，摆动周期相同。

　　从安装边界来看，装置整体占用的桌面空间不需要过大，常规款的横向尺寸控制在300mm以内，纵向深度在150mm左右，整体高度控制在250mm上下，既可以保证摆球有足够的摆动行程，实现清晰的碰撞演示效果，也不会占用过多的桌面展示空间；摆球抬起的最大角度控制在60度以内，避免角度过大导致碰撞时出现非对心碰撞，让摆球出现前后晃动的情况。在结构细节处理上，摆线与横梁的固定位置设置长度调节结构，可以在装配完成后微调每根摆线的长度，保证所有摆球的球心处于同一水平高度，相邻球体的接触点完全在球心连线上，让碰撞力沿水平方向传递，不会产生垂直方向的分力。实际使用中，这类装置不需要额外的动力输入，仅靠手动抬起一侧摆球释放即可完成演示，结构可靠性高，日常维护只需要定期清洁摆球表面、检查摆线的固定牢固度即可，长期使用也不会出现明显的性能衰减。
