汽车用径流式涡轮增压器蜗壳叶轮结构

　　在车用小排量动力单元的增压系统开发中，这类径流式涡轮组件是核心的能量回收部件，其核心作用是承接发动机排出的高温高压废气，将废气的热能与压力能转化为旋转机械能，同轴驱动压气机端完成进气压缩，最终实现小排量机型的动力输出提升与燃油经济性优化，目前广泛搭载在1.0-2.0L排量的乘用车汽油机、轻型商用车柴油机上，覆盖民用代步、城市物流等多数道路运输场景的动力配置需求。

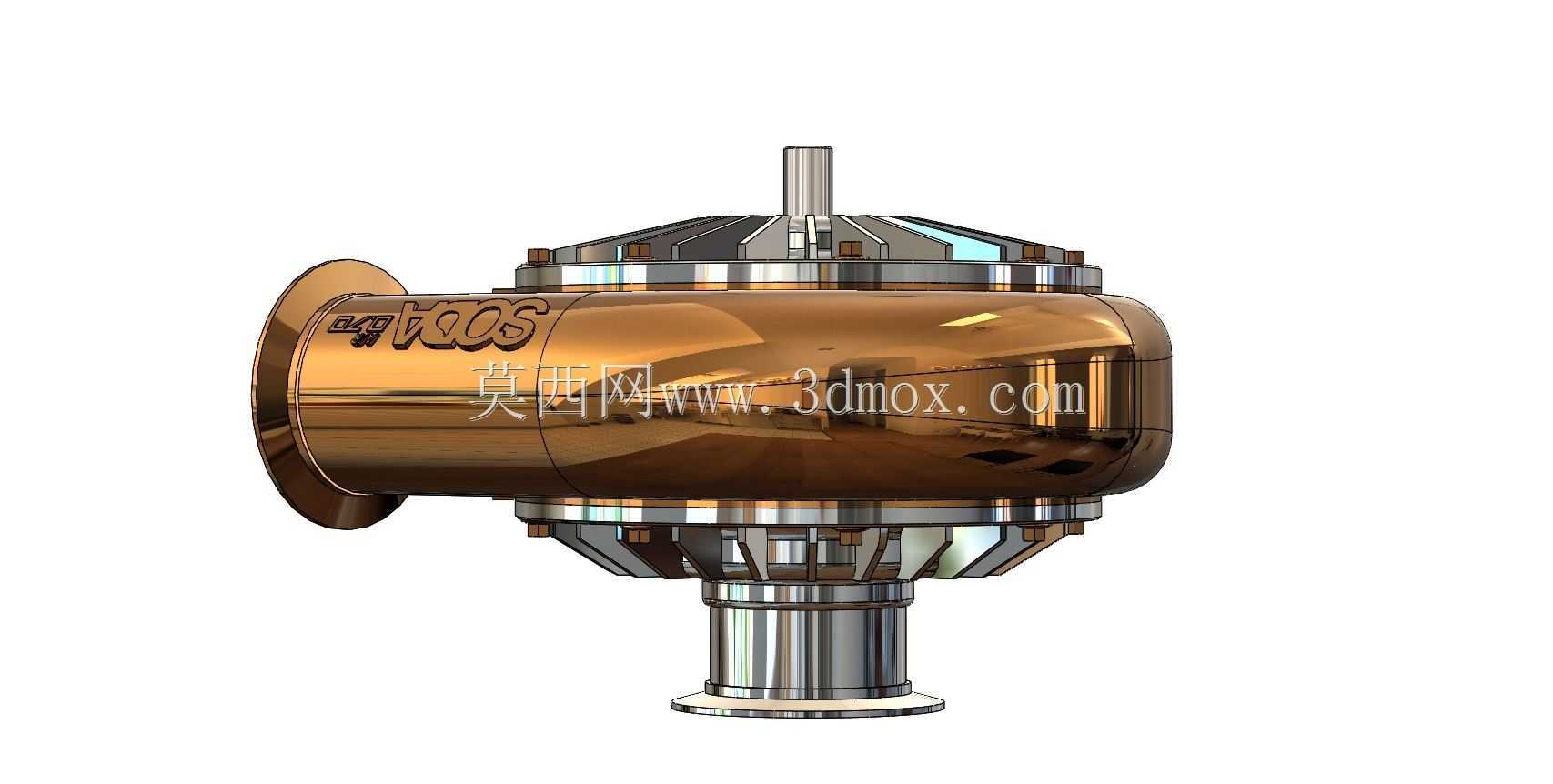

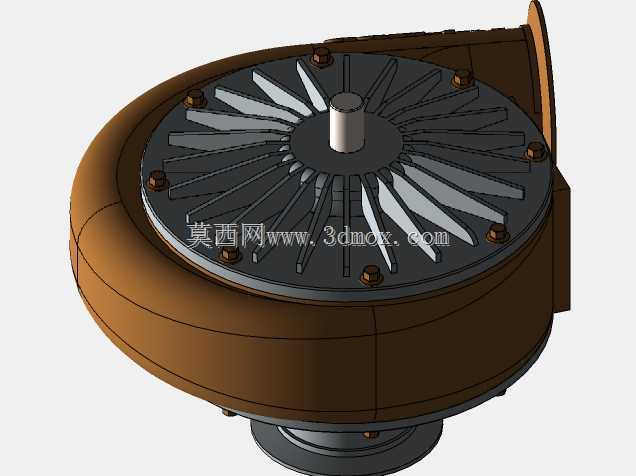

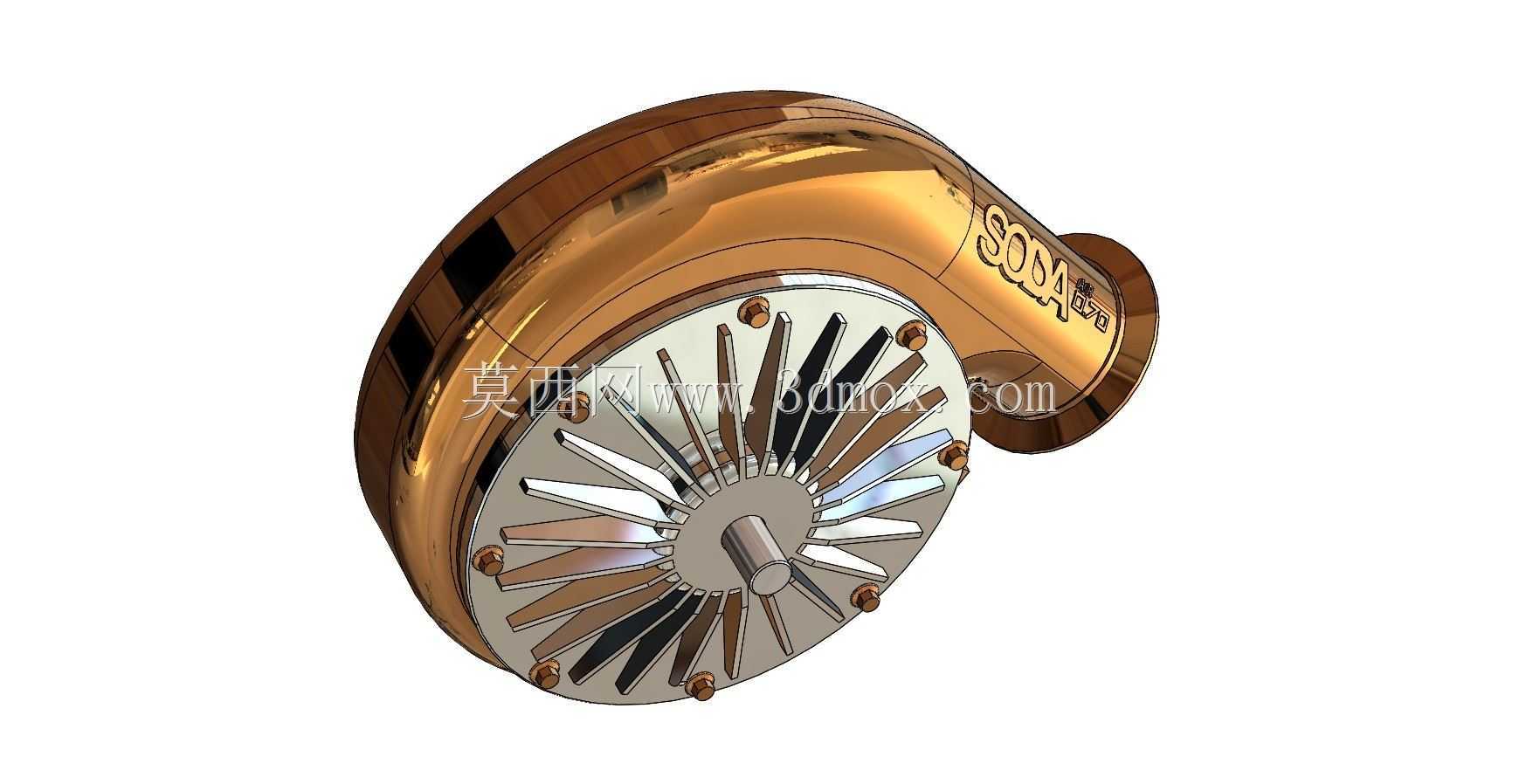

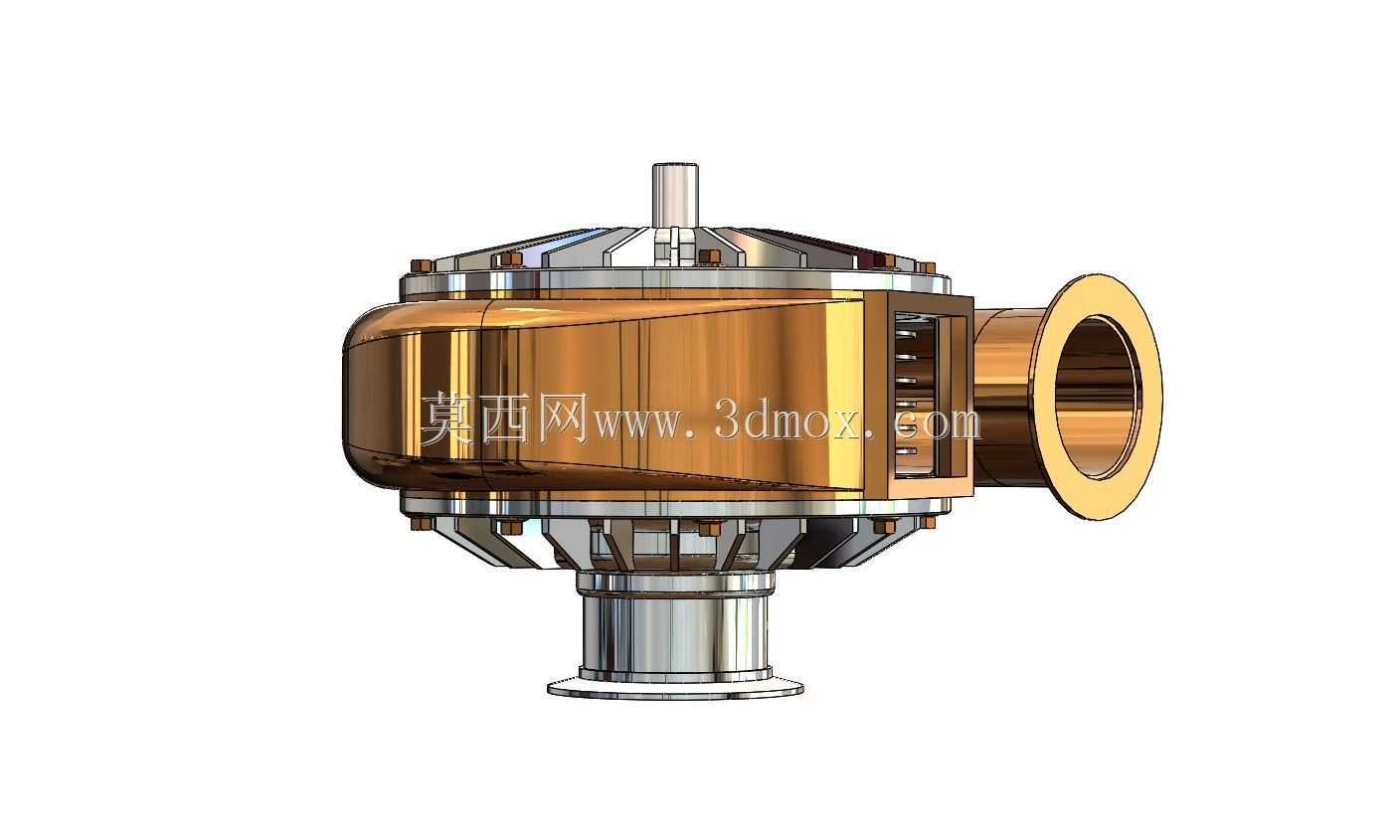

　　从结构设计逻辑来看，该组件采用无叶扩压器配单入口蜗壳的经典布局，蜗壳流道采用等环量设计原则，沿周向逐步收缩截面，保证废气从周向任意位置进入叶轮时的气流角均匀匹配叶片入口角，减少气流冲击损失；叶轮采用前倾式径向叶片布局，共12片主叶片搭配分流叶片的组合，既保证了叶片入口的通流面积，又避免了叶片数过多导致的轮盘摩擦损失增大，叶片型线采用三元流设计修正，在高转速工况下能有效抑制叶尖间隙泄漏流的产生，提升涡轮的绝热效率。蜗壳与叶轮端的连接采用周向均布的螺栓紧固结构，共6处M5规格的紧固点，配合端面的耐高温密封垫片，可承受最高950℃的排气温度与最高220000r/min的工作转速，密封面的平面度设计公差控制在0.02mm以内，避免高温工况下出现废气泄漏导致的增压压力不足问题。

　　安装边界方面，该涡轮组件的蜗壳入口为标准的V型卡箍连接接口，适配直径45mm的排气前段管路，出口端为轴向直通结构，适配直径50mm的排气后段管路，整体安装的轴向总长度控制在120mm，径向最大轮廓尺寸为110mm，可直接适配多数横置前驱车型的发动机舱布局，不需要额外改动排气悬挂点与周边隔热罩的安装位置。叶轮与蜗壳的径向间隙设计值控制在0.3-0.4mm之间，既避免了高温工况下叶轮热膨胀导致的擦壳故障，又不会因为间隙过大造成通流效率下降，轮盘背面设计有迷宫式密封齿，配合轴承体端的密封环，可有效阻挡废气进入润滑腔，避免机油碳化变质的问题。

　　在实际工况适配中，该涡轮的设计流量范围覆盖0.05-0.18kg/s，最高压比可达2.2，匹配的发动机功率覆盖70-120kW区间，在发动机1500r/min的低转速区间即可建立起0.15MPa的增压压力，有效改善小排量机型的低转速扭矩输出特性，减少涡轮迟滞感。蜗壳外壁设计有3mm厚度的隔热层安装位，可直接包覆铝制隔热罩，降低涡轮表面向发动机舱的热辐射，避免周边的塑料管路、线束出现高温老化问题。叶轮材料选用高温镍基合金，可承受长期的高温排气冲刷，蜗壳采用高硅球墨铸铁铸造，具备良好的抗热变形能力，在反复的冷热冲击工况下不会出现开裂变形的问题。

　　建模过程中需要重点关注几个结构细节的处理：一是蜗壳的流道曲面需要保证曲率连续，避免出现局部的截面突变导致的气流涡流损失，建模时可采用扫掠命令沿周向轨迹逐步调整截面尺寸，完成后需要做曲面连续性检查；二是叶片的型线需要做厚度渐变处理，从叶根到叶尖厚度逐步减薄，在保证叶片结构强度的前提下降低转动惯量，提升涡轮的响应速度；三是螺栓安装孔的位置需要做位置度公差约束，保证与轴承体端的安装孔位完全对中，避免装配时出现螺栓偏载断裂的问题；四是叶轮的轮盘背面需要做动平衡去重槽的预留设计，方便后续生产过程中完成高精度动平衡校正，将动平衡剩余不平衡量控制在0.2g·mm以内，保证高转速下的运行稳定性。
