HV712指针式直流电压测量表头结构设计

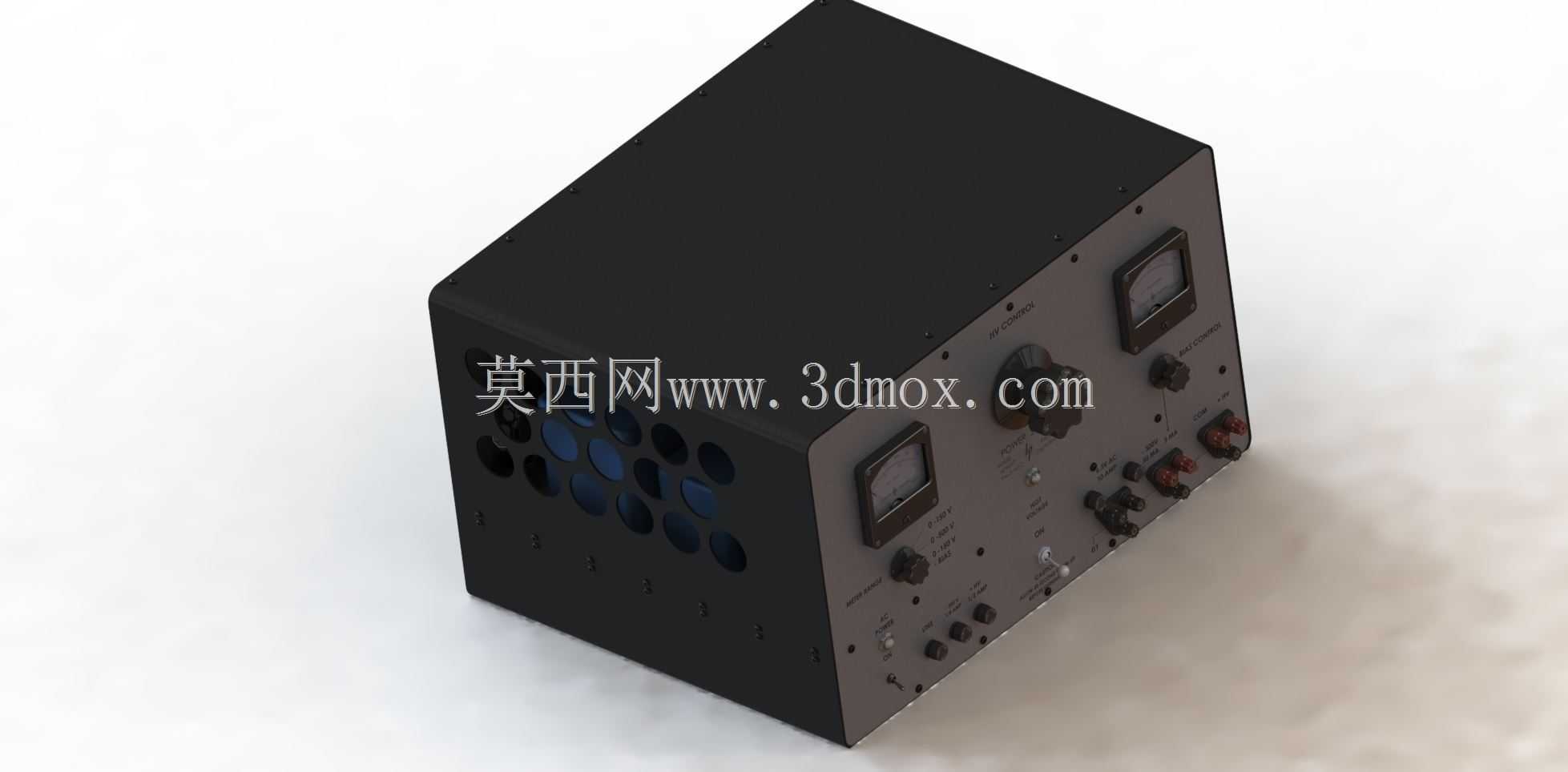

　　这款指针式电压测量表头，主要面向工业电气控制柜、实验台电源面板、老旧测试仪器修复替换场景设计，作为电压参数直读显示部件使用，适配0-150V直流电压回路的实时数值指示，无需额外供电即可通过回路电流驱动指针偏转，在强电磁干扰的车间工况下，相比数显表头具备更强的抗干扰能力，同时指针摆动的动态趋势能直观反映电压波动的瞬时变化，方便操作人员快速判断回路工作状态。

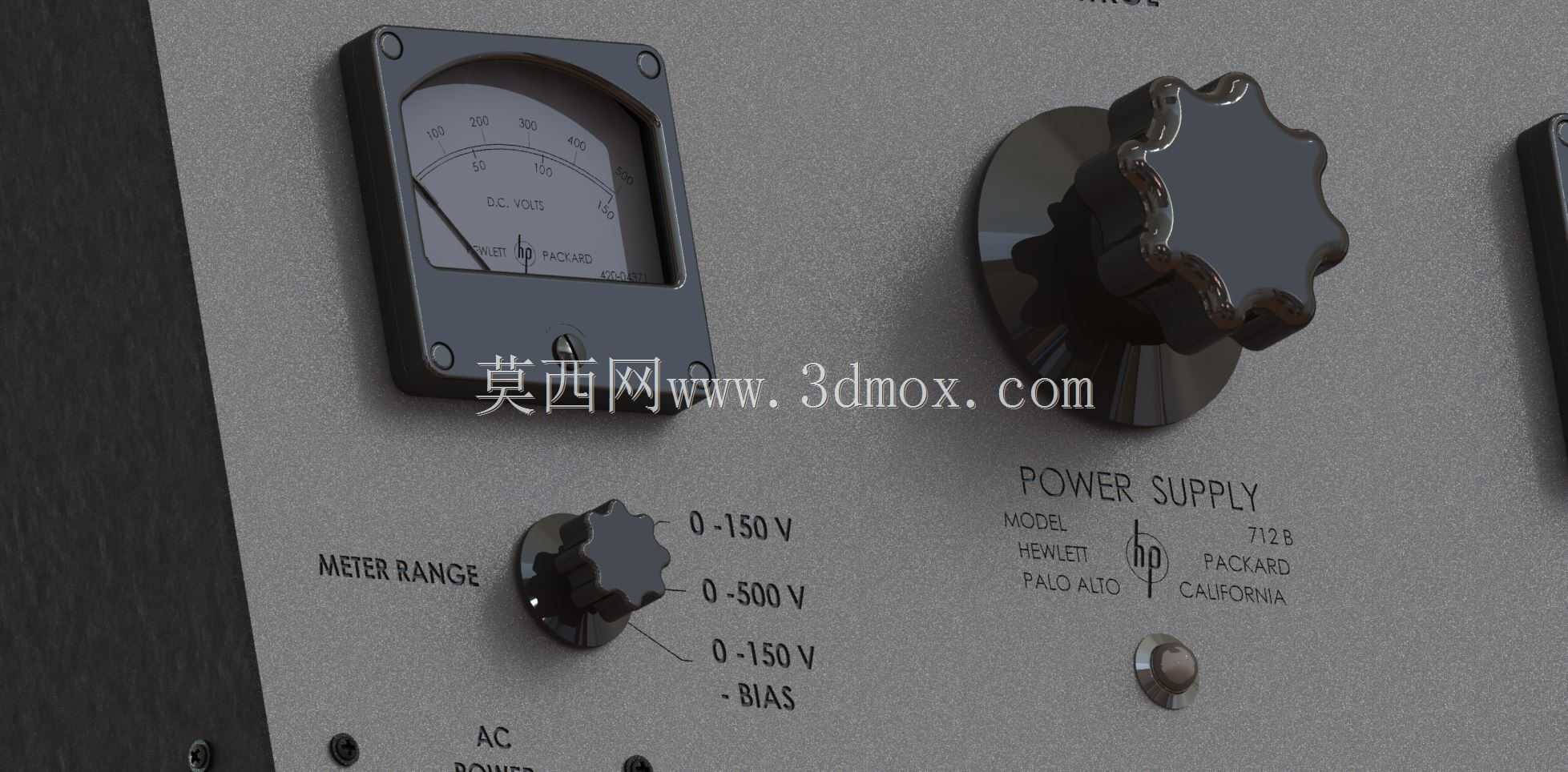

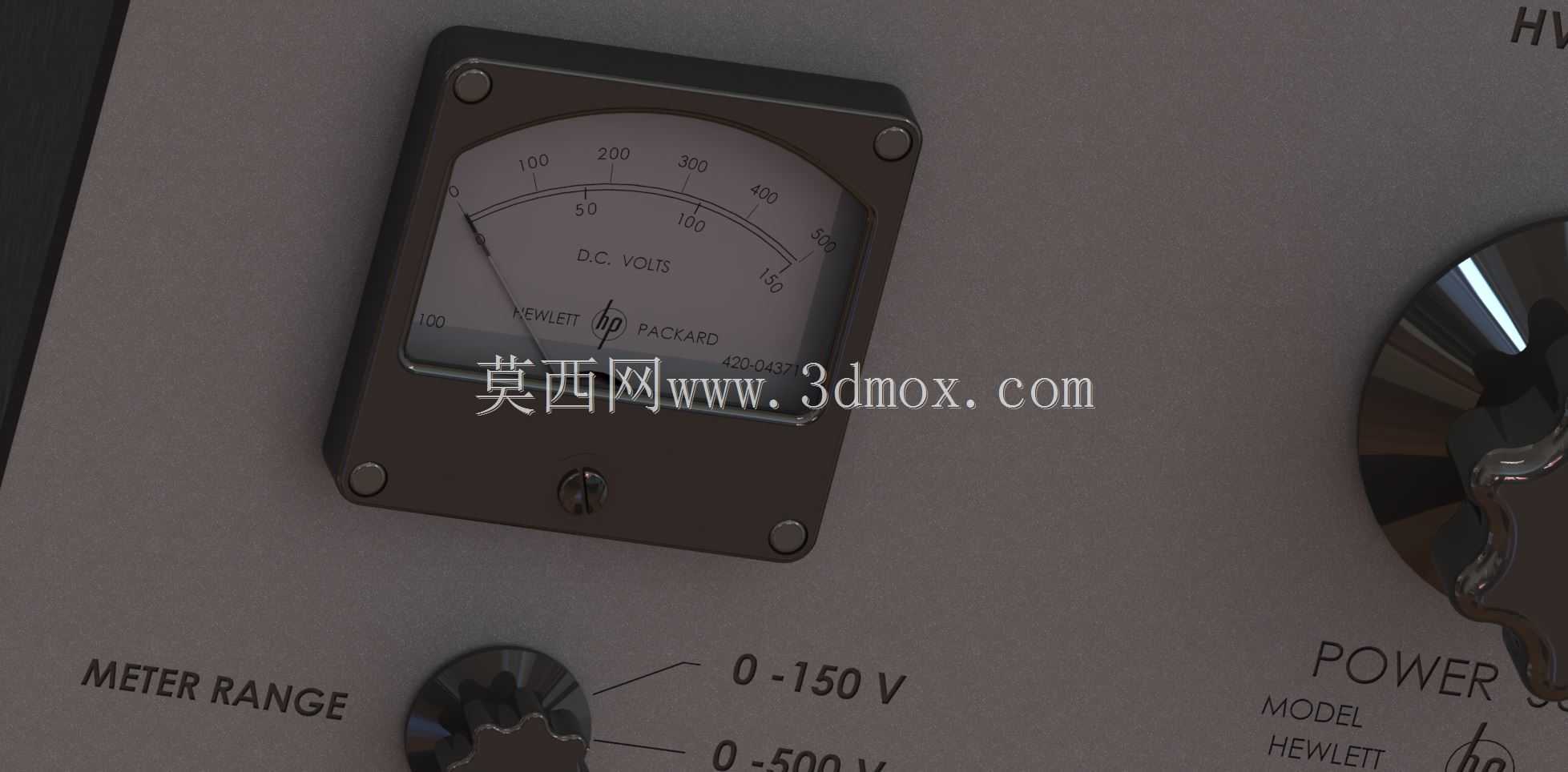

　　从结构设计层面看，整体采用方形嵌入式安装结构，外壳选用酚醛树脂压制成型，四个角位预留沉头安装孔，适配面板开孔后的螺丝固定需求，安装时从面板正面嵌入，背部通过接线端子接入待测回路，正面视窗采用高透无机玻璃覆盖，避免日常使用中灰尘、油污沾染表盘刻度，同时防止外力磕碰损坏内部指针机构。表盘刻度采用双量程线性标注，主刻度对应0-150V满偏量程，副刻度同步标注对应电流换算值，刻度线印刷采用耐磨油墨，长期光照下不易褪色，指针采用轻量化铝合金材质制作，尾部配有平衡配重块，保证不同安装角度下指针偏转精度不受重力影响，表头内部核心为磁电式偏转机构，通过游丝提供复位力矩，当待测电压接入后，动圈在永久磁场中产生电磁力矩带动指针偏转，力矩平衡时指针指向对应刻度值。

　　设计过程中重点考量了安装边界的适配性，整体外廓尺寸控制在常规面板仪表的通用规格范围内，安装孔位间距符合行业通用开孔尺寸标准，可直接替换同规格的老旧表头，无需对原有设备面板进行二次加工。背部接线端子采用螺丝压接结构，适配1.5平方毫米以下的多股铜芯导线接入，端子间设置绝缘隔筋，避免接线过程中出现短路风险。表头正面的调零螺丝位于外壳下沿居中位置，可在设备断电状态下通过一字螺丝刀调整指针机械零位，保证测量基准的准确性。

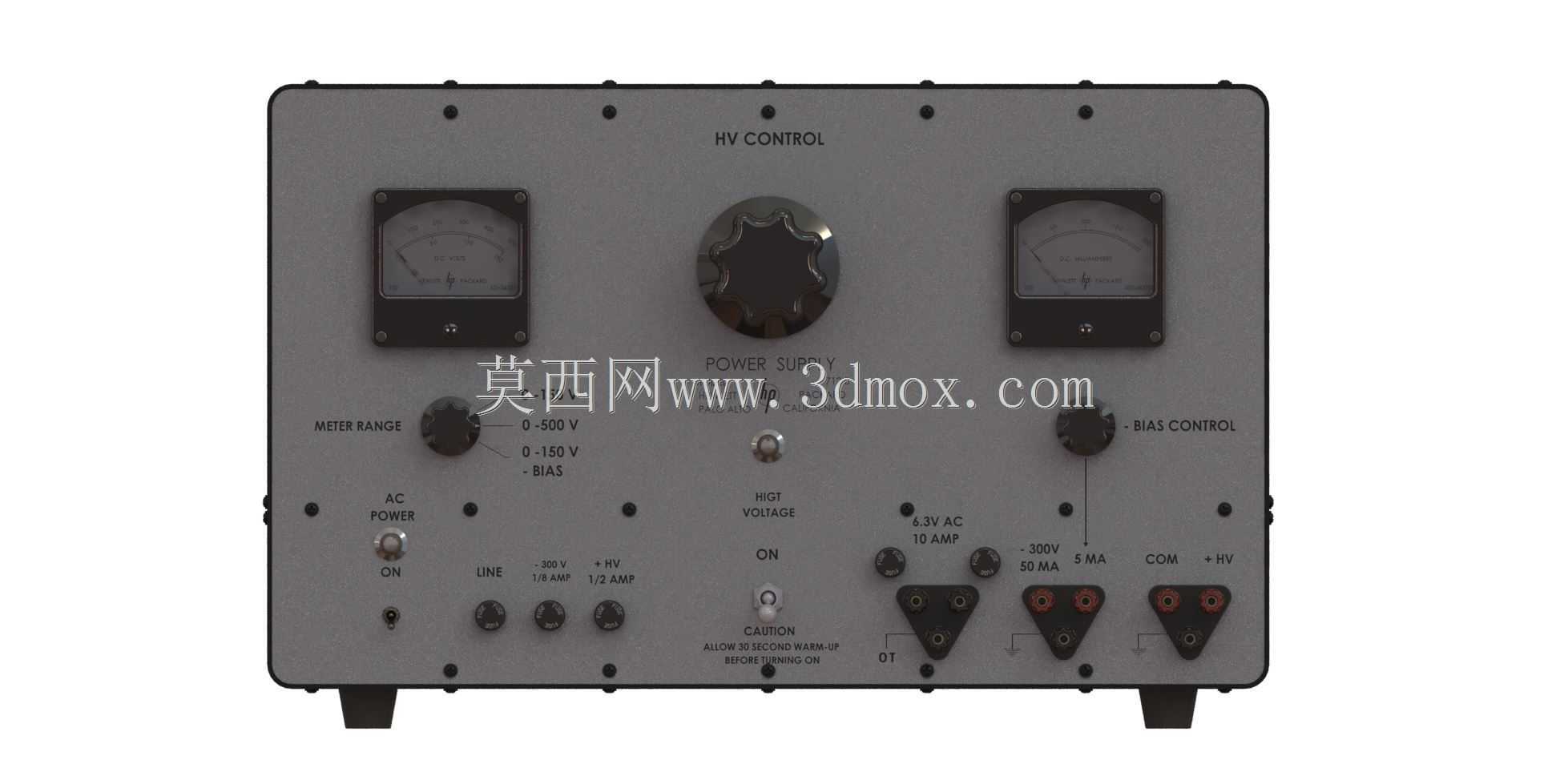

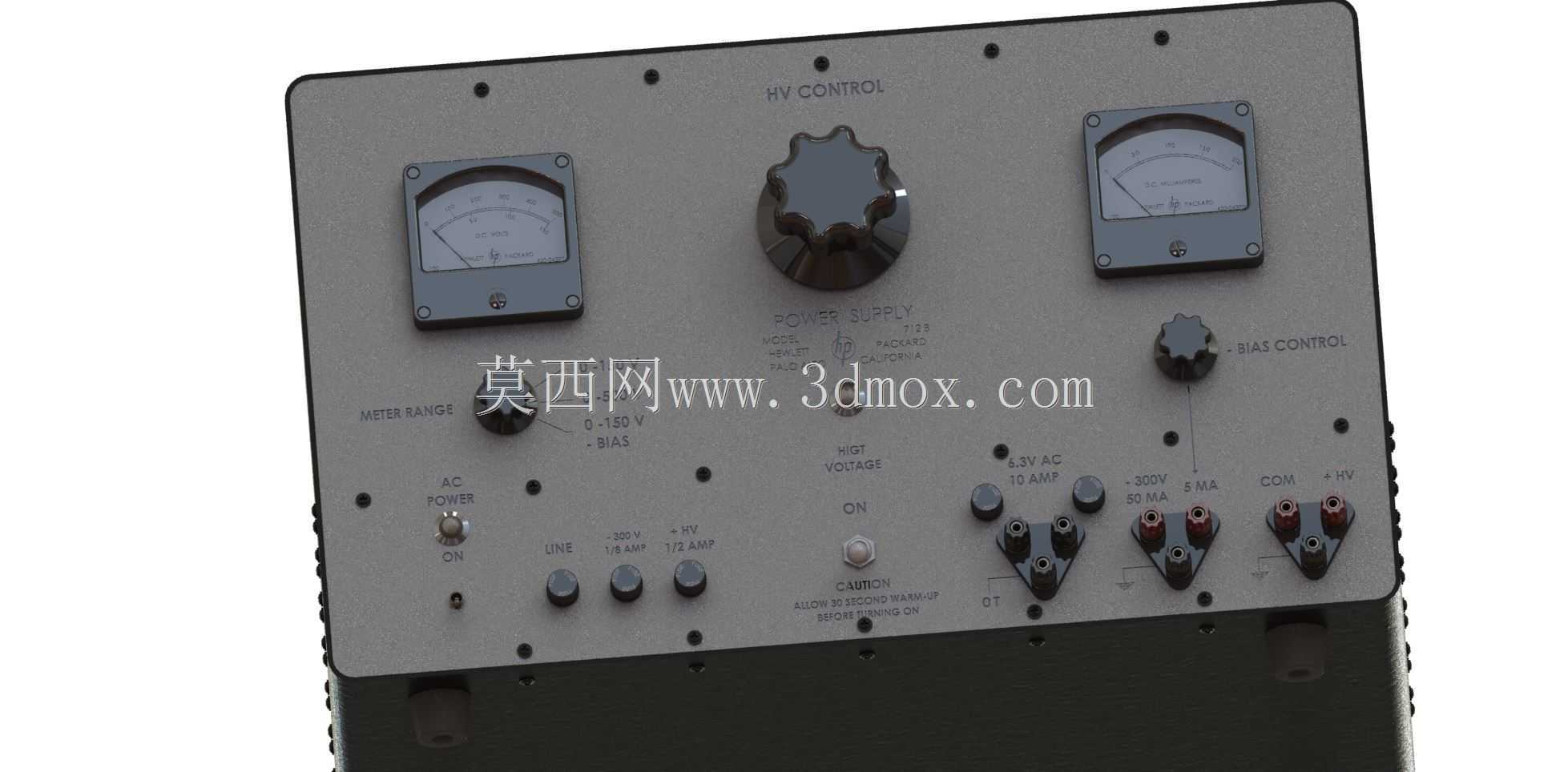

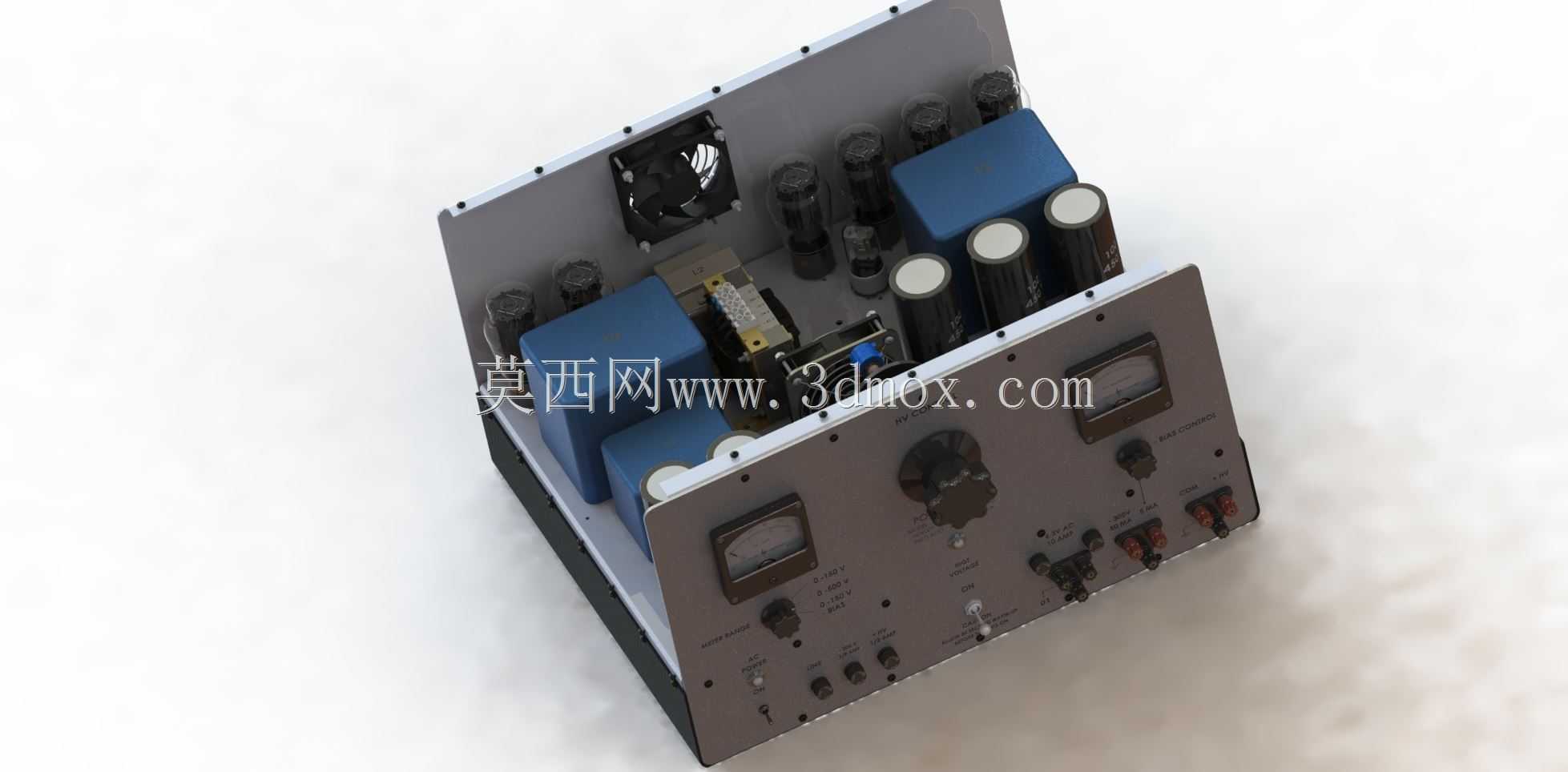

　　在实际应用场景中，这类表头常被集成在直流电源输出面板、电机调速控制柜、蓄电池组充放电设备上，操作人员无需借助外接测量工具，抬头即可直观读取当前回路电压值，在设备调试阶段，可通过指针的摆动幅度判断回路是否存在过载、接触不良等异常状况，比如当电压出现大幅跳变时，指针的动态摆动比数显的数字跳变更容易被操作人员捕捉，及时做出停机排查动作。针对实验室场景，该表头的阻尼参数经过匹配调整，指针偏转到位时间控制在1.5秒左右，既不会因为阻尼过小出现指针长时间摆动无法读数的问题，也不会因为阻尼过大无法反映电压的快速波动。

　　结构建模过程中，对内部磁钢、动圈、游丝的装配间隙做了精准还原，外壳的拔模斜度、安装孔的沉头深度、视窗的密封卡槽结构都按照实际加工工艺要求设计，可直接用于注塑模具的开发参考，也可作为电气设备三维布线、面板布局设计时的标准元器件模型调用，在做设备整体虚拟装配时，可直接匹配面板开孔位置，检查安装间隙是否存在干涉，接线端的预留空间是否满足导线弯曲半径要求，提前规避实际装配时可能出现的结构冲突问题。
