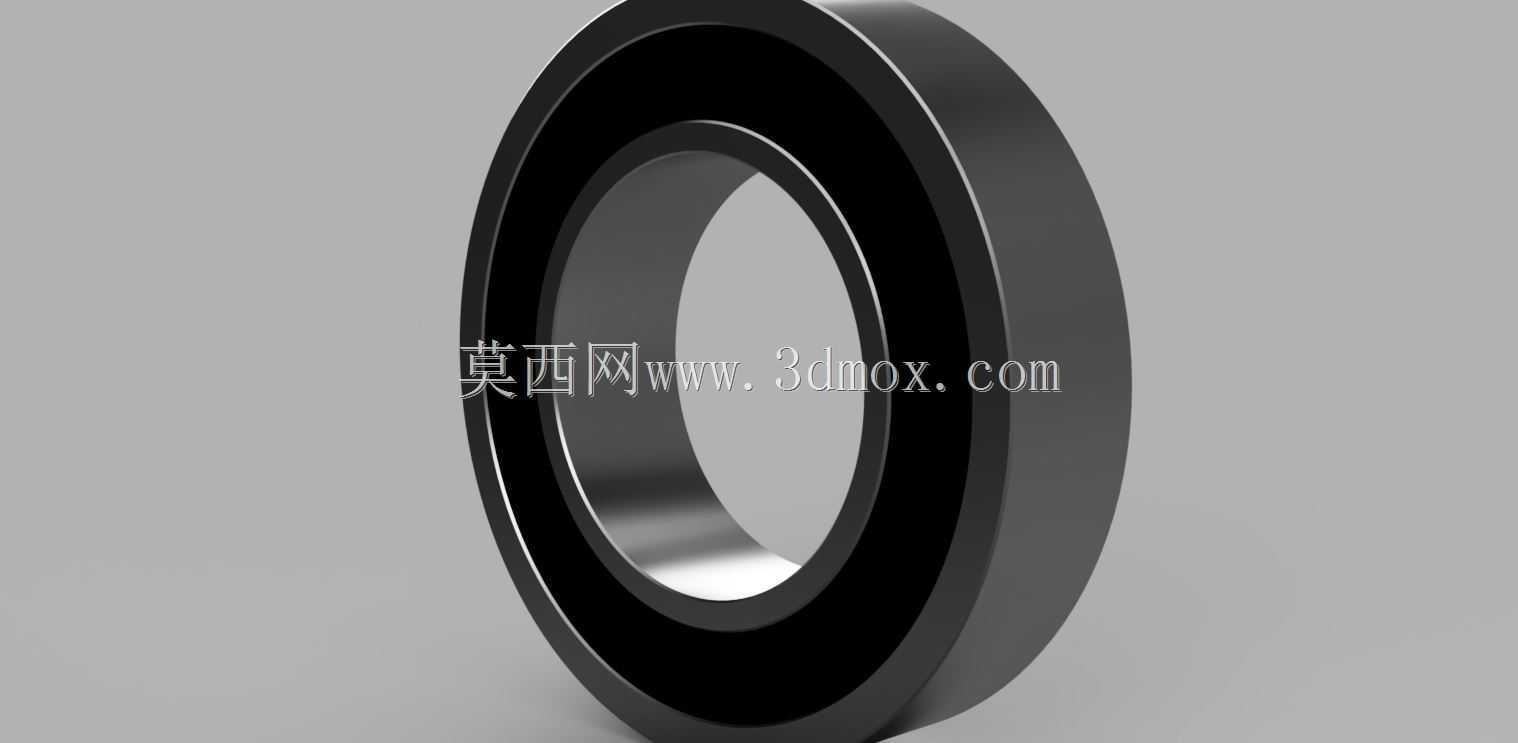

带密封结构的薄壁深沟滚珠轴承6903RS

　　在轻载高速的旋转支承场景里，6903系列薄壁深沟球轴承的应用覆盖范围极广，从小型伺服电机输出端、办公自动化设备辊轴，到医疗器械的传动机构、民用家电的旋转支承位，都能见到这类薄壁轴承的身影。这次建模的RS版本带单侧接触式橡胶密封结构，和开式6903轴承相比，能有效阻挡外界粉尘、水汽进入轴承内部滚道，同时避免轴承内部填充的润滑脂在长期运转过程中溢出，大幅降低日常维护频次，适配那些不便频繁拆解保养的紧凑安装工位。

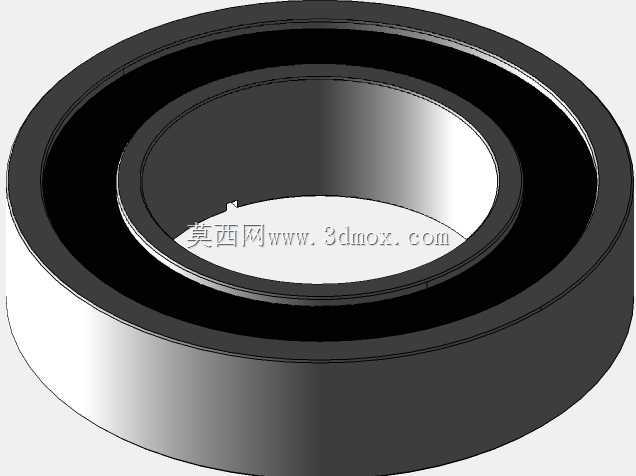

　　从结构设计逻辑来看，这款轴承的建模完全遵循官方规范的尺寸链要求，内圈、外圈的滚道曲率经过严格匹配，保证钢球在滚道内运转时的接触角处于合理区间，既可以承受额定范围内的径向载荷，也能承载一定比例的轴向载荷，适配多数存在少量复合载荷的轻载传动场景。密封件的唇口与内圈密封槽的配合间隙经过合理设定，既不会因为过盈量过大导致运转时摩擦扭矩升高、温升过快，也不会因为间隙过大失去密封防护效果，建模时还原了密封件嵌入外圈密封槽的装配结构，能直观看到密封件的固定方式与唇口接触形态。

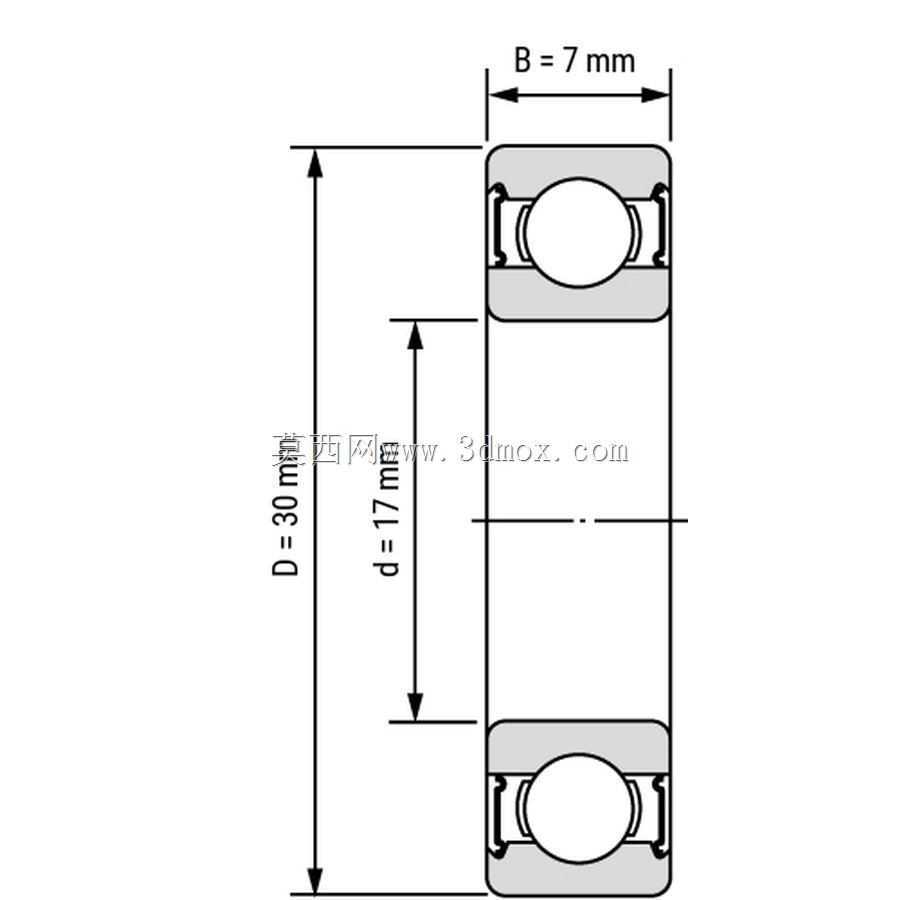

　　外形尺寸与安装边界方面，这款轴承属于69系列薄壁深沟球轴承，相比同内径的60系列、62系列轴承，它的径向截面厚度更小，适合安装空间径向尺寸受限的场合。建模时严格还原了各部分的尺寸公差配合基准：内圈内孔是与轴配合的安装基准面，外圈外圆柱面是与轴承座孔配合的安装基准面，两个基准面的同轴度、滚道对基准面的圆跳动都在建模过程中做了结构层面的还原，方便设计人员直接调用模型做装配干涉检查、安装位的尺寸匹配验证。钢球的数量、保持架的兜孔结构也完全参照实物参数搭建，保持架采用浪形冲压结构，能均匀分隔每颗钢球，避免钢球在运转过程中相互摩擦碰撞，降低运转噪音与磨损量。

　　实际选型应用时，这类带RS密封的薄壁轴承不需要额外加装密封端盖，能简化周边支承结构的设计，减少零件数量，压缩装配工序的耗时。比如在小型输送线的从动辊支承位，用这款轴承直接压入辊筒两端的安装孔，配合对应直径的光轴就能完成支承结构搭建，不需要额外设计密封槽、加装密封圈，整体结构更紧凑，装配效率更高。建模过程中特意保留了各零件的独立建模特征，包括内圈的挡边结构、外圈的密封槽、钢球的球面特征、保持架的冲压弯折结构，方便设计人员根据实际需求做二次修改，比如调整密封件材质、更改保持架形式，或者基于现有模型做安装位的适配性调整。

　　从工程应用的实际反馈来看，这类薄壁密封轴承的失效大多来自安装时的敲击损伤、密封唇口的异物刮损，或者润滑脂填充量不当，建模时还原的密封结构也能帮助新手设计人员直观理解密封件的装配位置，在设计安装结构时预留合理的装配导入倒角，避免压装过程中刮伤密封唇口。内圈与轴的配合、外圈与座孔的配合公差选择，也可以结合模型展示的配合面尺寸，根据实际载荷性质、运转转速做合理匹配，比如高速轻载场景下选择较松的过渡配合，重载有冲击的场景下选择稍紧的过盈配合，保证轴承运转时不会出现内圈跑轴、外圈转座的问题。
