多线轴细丝收纳出线装置结构设计

　　在小型精密绕线类作业场景中，多规格细丝的有序收纳与稳定出线一直是影响作业效率的核心细节，尤其是灯丝类细径金属丝，线径通常在0.1mm级别，稍有卡滞、拉扯就会出现断线、线体弯折变形的问题，直接造成物料损耗与作业中断。这套多线轴细丝收纳出线结构，正是针对这类细径线材的收纳、固定、顺畅出线需求设计，可同时容纳2到3个独立线轴，适配不同规格细丝的同步或切换使用需求，常见于小型灯丝组装工位、精密电子元件引脚焊接工位、细径金属丝校直送料工位等场景，解决了传统单轴出线架换线频繁、多线混杂缠绕的痛点。

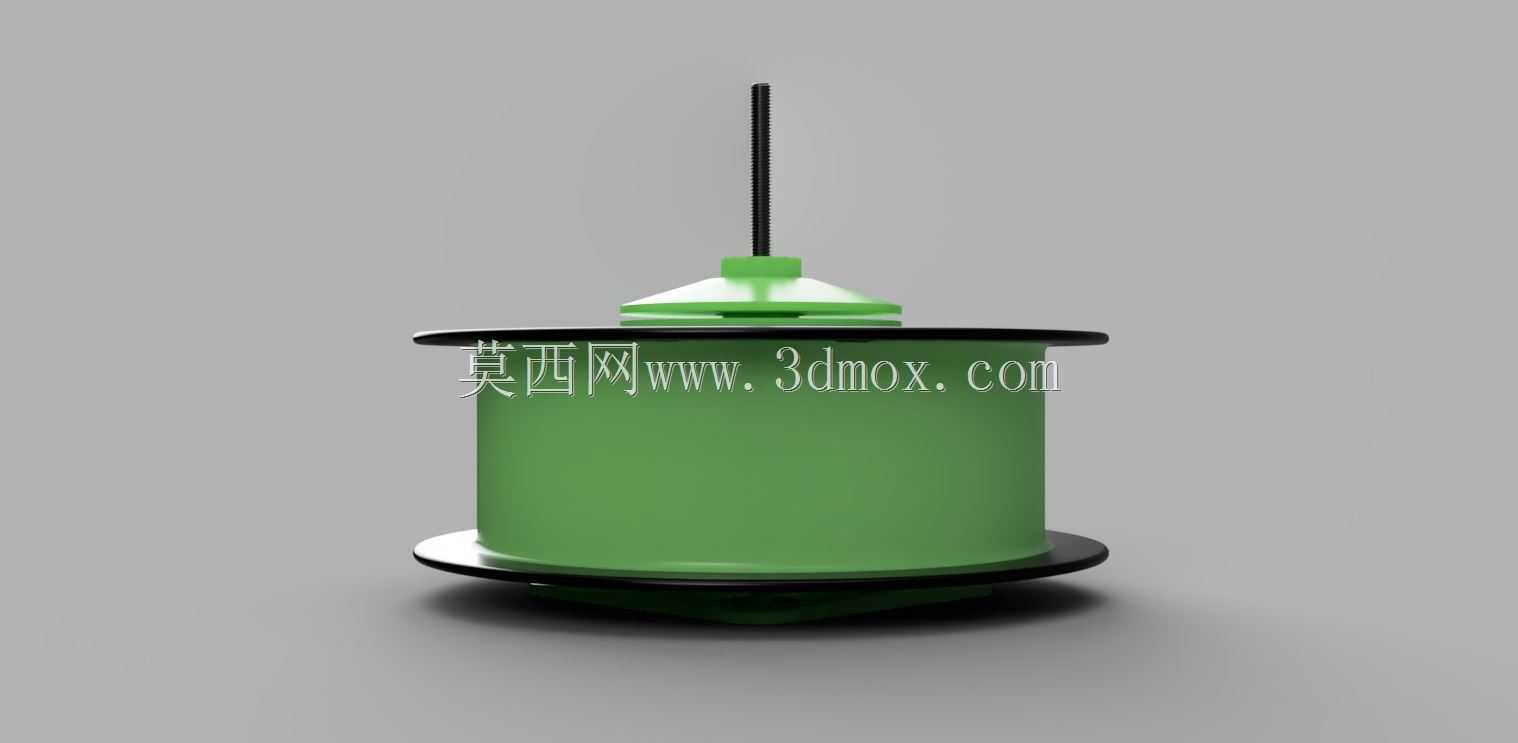

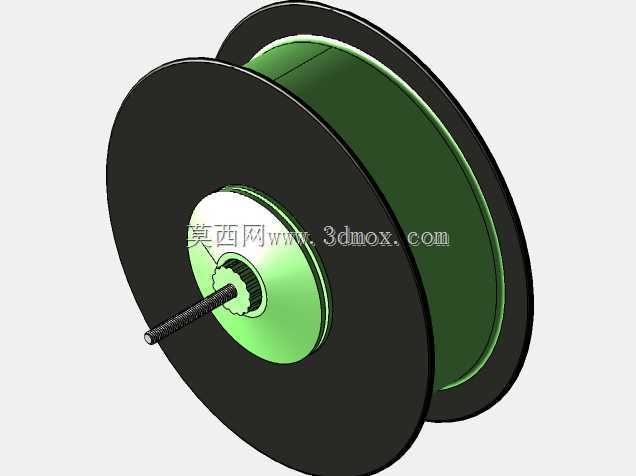

　　从结构功能逻辑来看，整套装置以中心承载基座为核心，基座采用圆柱桶型结构，外壁做光滑圆弧过渡，避免线体转动出线时与结构边缘产生剐蹭磨损，上下两端设置限位凸缘，凸缘外径大于线轴安装后的最大外径，形成物理防护边界，防止线轴在转动过程中从基座上滑脱，同时也能避免外部杂物直接接触缠绕的细丝，对线体形成基础防护。基座顶部设置出线导向结构，导向柱采用细径直杆设计，垂直安装于基座顶面中心位置，所有线轴引出的细丝都可通过导向柱顶端的出线位统一导出，出线点高度固定，能保证线体拉出时的张力稳定，不会因为线轴上丝线缠绕半径变化导致出线张力忽大忽小，从结构上降低断线概率。

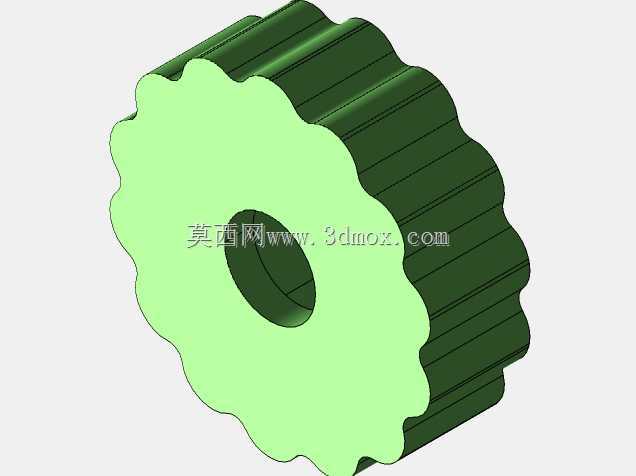

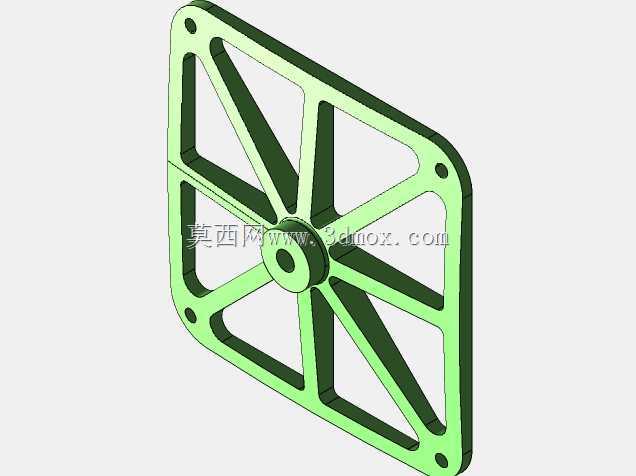

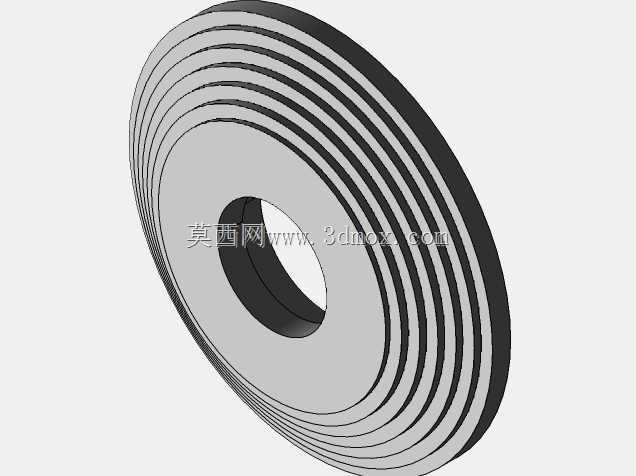

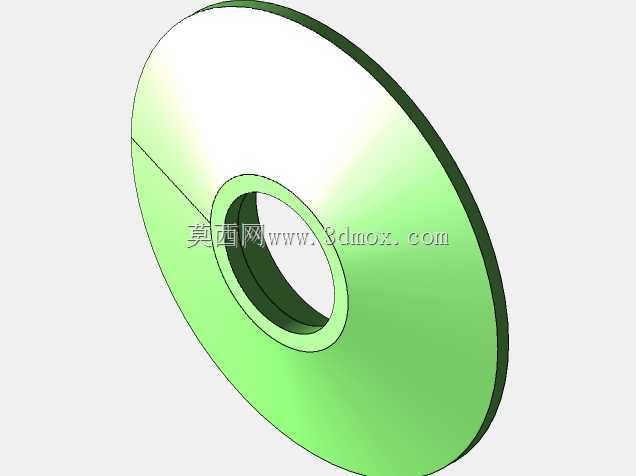

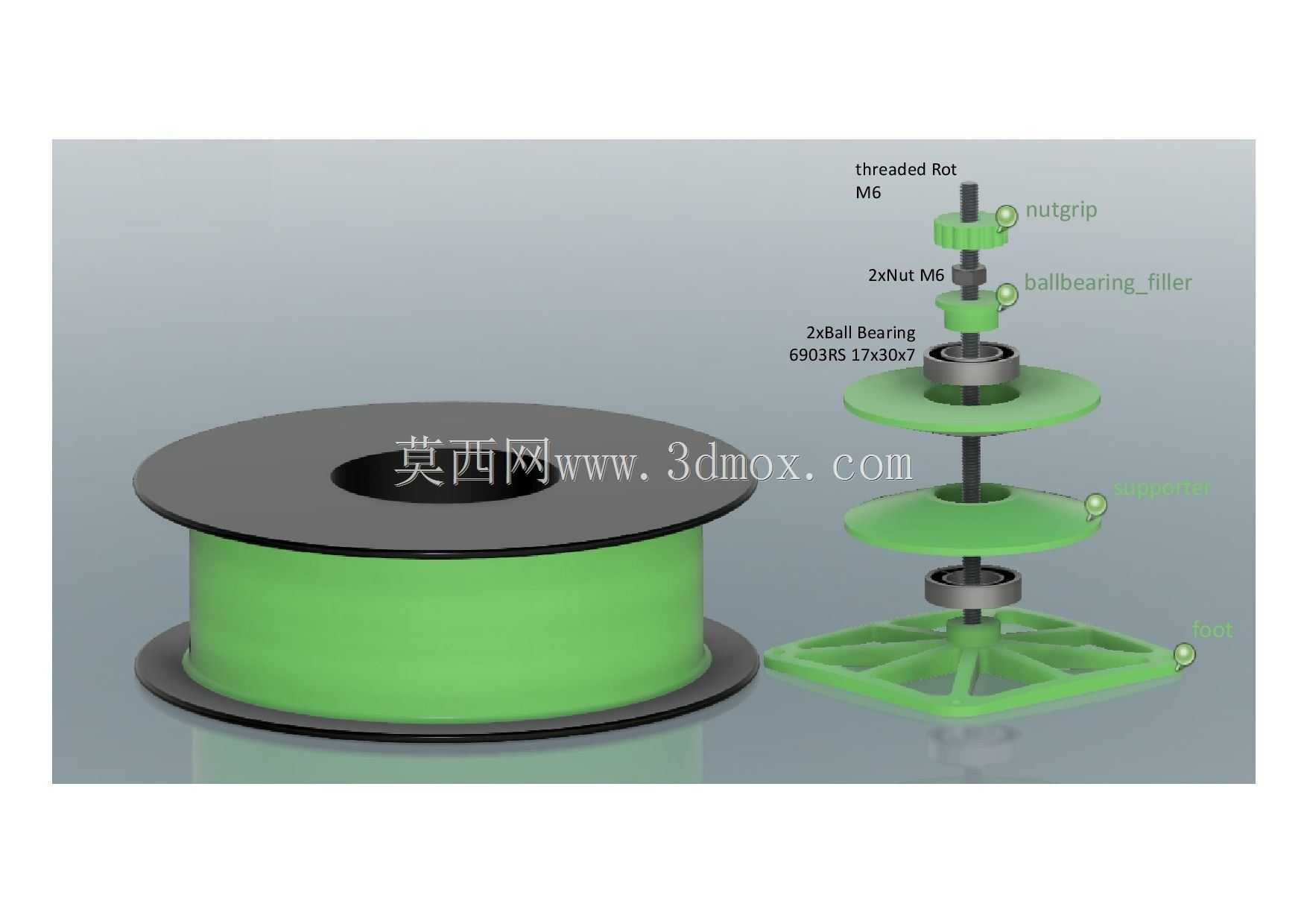

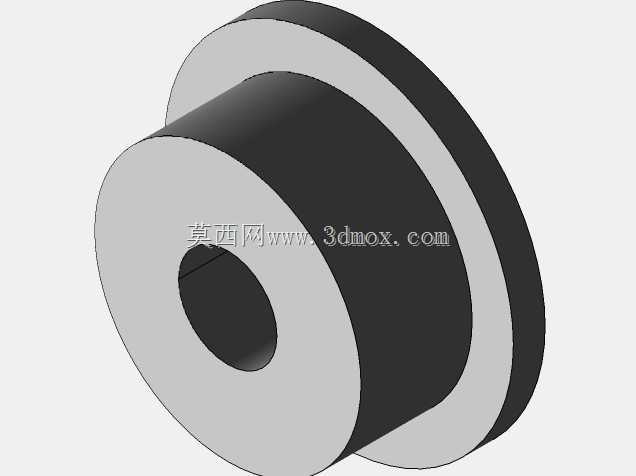

　　整套结构的零件组成围绕线轴固定与转动顺畅性设计，核心紧固件采用M62规格螺纹螺母，用于线轴的轴向锁紧，螺母与线轴端面之间设置适配垫片，避免锁紧时压伤线轴的塑料或纸质端面，同时保证锁紧后线轴仍可绕中心轴顺畅转动，不会出现锁死无法转动的情况。转动支撑部分采用6903RS型深沟球轴承，轴承尺寸为17mm×30mm×7mm，这类密封型轴承自带防尘密封圈，能适配车间多粉尘的作业环境，避免金属碎屑、灰尘进入轴承滚道导致转动卡滞，轴承内圈与中心固定轴过盈配合，外圈与线轴内孔过渡配合，保证线轴转动时的同轴度，转动过程无偏心晃动，减少出线时的跳动。针对不同数量线轴的使用需求，结构预留了扩展安装位，当使用单个线轴时，配套1套GRIP10规格滚珠轴承填料填充剩余安装间隙，保证线轴不会在轴向产生窜动；当使用2到3个线轴时，配套2套线轴支架与线轴滚珠轴承填料，分别填充第二、第三个线轴的安装间隙，每个线轴都有独立的转动支撑，互不干扰，可单独拉出对应线轴的细丝，不会出现多轴联动带出线材的问题。

　　从安装边界尺寸来看，整套装置的最大外径由上下限位凸缘决定，整体占用桌面安装空间直径不超过150mm，总高度（含顶部导向柱）不超过200mm，基座底部设置平整安装面，可直接通过螺栓固定在工作台面，也可搭配磁吸底座实现工位间的快速移位安装，适配不同作业场景的安装需求。线轴的适配范围覆盖常规市售1英寸内孔的细丝线轴，线轴最大缠绕外径不超过120mm，线轴轴向总宽度适配范围为20mm到60mm，通过调整轴承填料的数量与厚度，即可适配不同宽度的线轴安装，无需额外更换定制零件，通用性较强。

　　在设计细节上，所有与线体、线轴接触的结构边缘都做了R2以上的圆角处理，没有尖锐棱角，避免刮伤线体或划伤操作人员手部；转动部位的轴承采用预压安装，消除轴向游隙，线轴转动时无轴向窜动，出线过程中线体的抖动量控制在0.5mm以内，能满足精密送丝的精度要求。顶部导向柱的出线位置做了陶瓷衬套镶嵌，陶瓷材质表面粗糙度极低，摩擦系数远小于金属材质，细丝经过衬套出线时的摩擦力极小，不会因为长期摩擦刮伤线体表面，也能减少导向部位的磨损，延长整套装置的使用寿命。实际使用过程中，操作人员可根据作业需求同时安装2到3种不同规格的细丝，需要使用对应规格时直接拉出对应线轴的丝线即可，无需频繁更换线轴，换线时间可缩短70%以上，同时多线轴独立转动的结构，彻底避免了不同规格丝线混杂缠绕的问题，细径灯丝类线材的断线率可降低60%左右，有效提升精密绕线、组装类工位的作业稳定性。
