带密封结构深沟球滚动轴承606RS

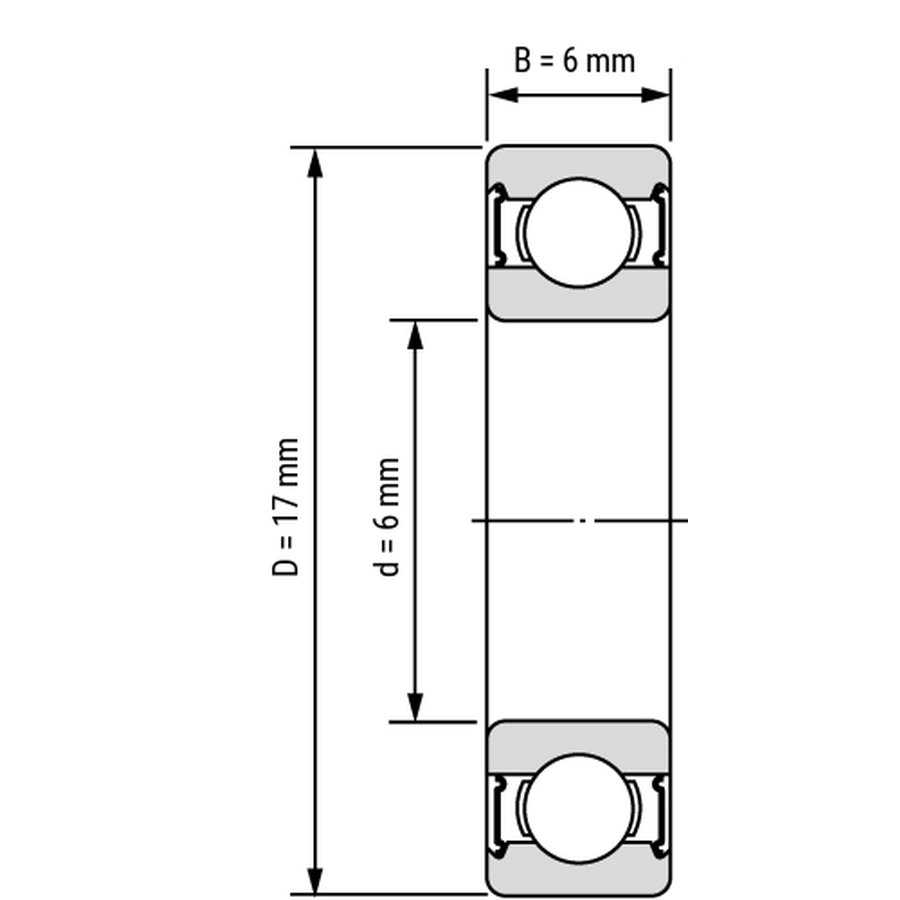

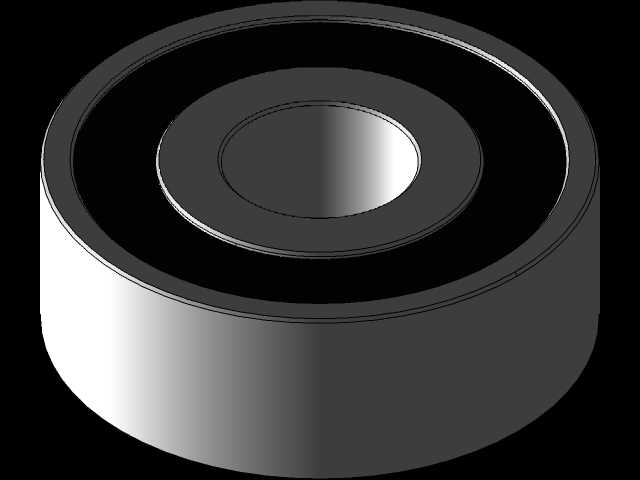

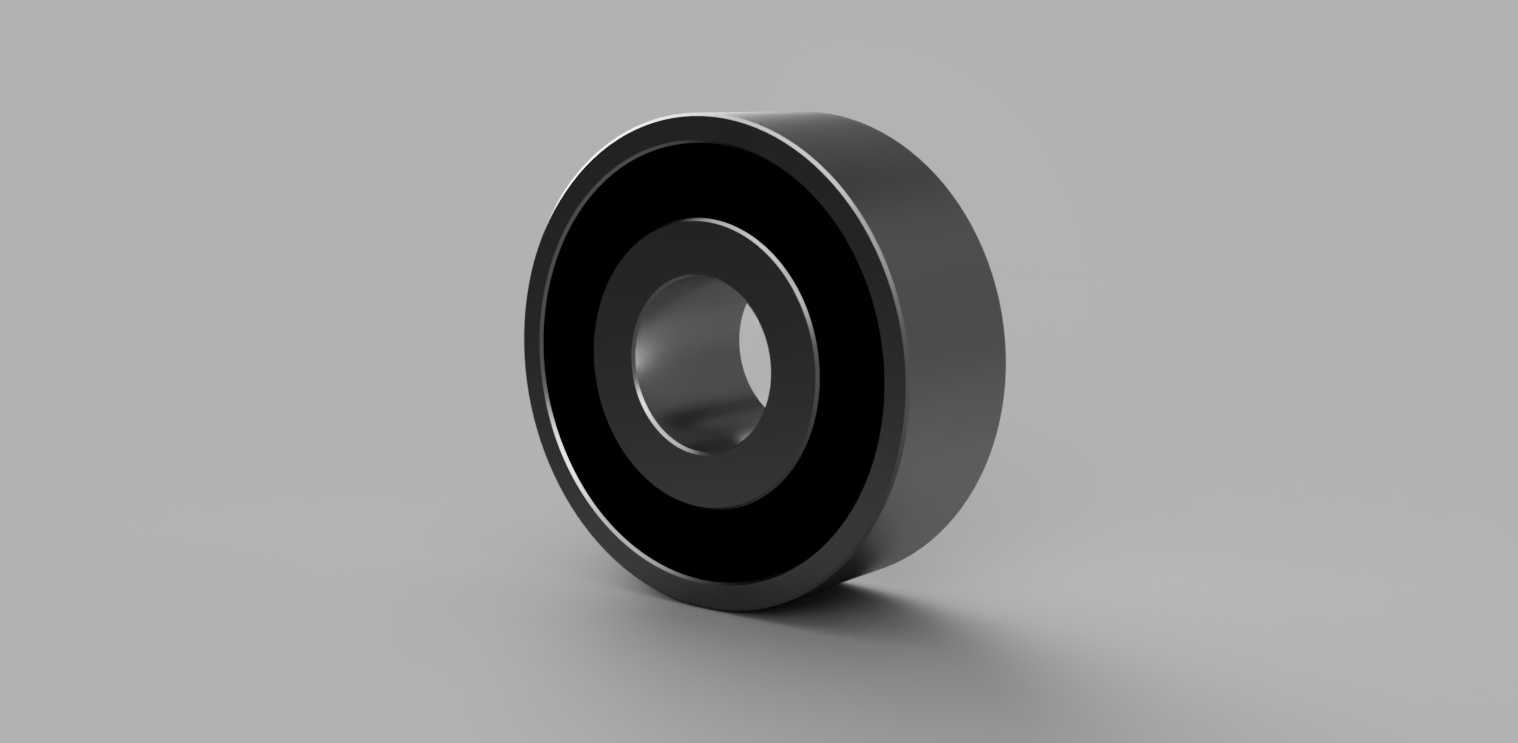

在小型传动机构、精密仪器、家用电机、办公自动化设备的旋转支撑场景中，小尺寸深沟球轴承的应用占比极高，这类部件承担着降低轴系旋转摩擦阻力、约束轴系径向与轴向窜动、保障旋转精度的核心作用，606RS型带密封圈的深沟球轴承就是这类场景下的典型常用件。从结构设计逻辑来看，该轴承采用双密封盖结构，两侧的橡胶密封圈与内圈外径位置的密封槽形成过盈配合，能够有效阻挡外界粉尘、水汽、碎屑进入轴承内部的滚道区域，同时避免轴承内部填充的润滑脂在运转过程中向外泄漏，相比开式轴承更适合有一定防尘防污要求、不便频繁补充润滑的安装场景，比如小型输送辊筒的端部支撑、小家电电机的转子支撑、3D打印机传动辊的支撑位都能适配。设计建模过程中，首先要明确轴承的核心尺寸边界：内径为6mm，适配直径6mm的光轴安装，外径为17mm，适配安装座17mm的镗孔尺寸，轴承整体宽度为6mm，安装时需要预留对应的轴向空间，内圈与轴的配合通常选用过渡配合，外圈与安装座孔的配合根据载荷特性选择间隙或过渡配合，避免过盈量过大导致轴承径向游隙被挤压消失，引发运转卡滞、温升过高的问题。轴承的内部结构包含内圈、外圈、一组钢球、保持架以及两侧的密封件，钢球沿内圈和外圈的弧形滚道均匀排布，保持架将钢球等距分隔，避免钢球之间直接接触产生额外摩擦与磨损，建模时滚道的曲率半径需要匹配钢球直径，保证钢球与滚道的接触角符合深沟球轴承的设计规范，确保可以同时承受径向载荷和一定比例的轴向载荷。在实际选型应用中，这类小尺寸密封轴承的额定静载荷、额定动载荷参数需要匹配对应轴系的负载要求，安装时要避免通过滚动体传递敲击力，应该使用专用套筒分别抵靠内圈或外圈完成压装，防止密封件被磕碰损坏导致密封失效，日常运转过程中，密封结构可以长期维持内部润滑脂的性能，大幅降低设备的维护频次，适合长期连续运转的小型传动工位使用。建模时还原密封盖的唇边结构、保持架的兜孔形态、滚道的曲面精度，能够为后续的轴系装配干涉检查、运动仿真提供准确的模型依据，避免装配阶段出现尺寸不匹配、安装空间不足的问题。
