污染控制用立式振动分级分离设备结构

　　在工业污染治理的现场工况里，含尘废气、混级固体颗粒的分级分离是很多产线末端处理的核心环节，这套立式振动分级结构，正是针对这类工况做的定向结构设计。不同于常规靠单一离心力完成分离的旋风类设备，这套结构在锥段下部集成了振动发生与弹性支撑组件，能在离心分离的基础上，通过可控的小幅高频振动，避免细颗粒在锥壁粘附架桥，解决传统旋风设备处理高湿度、高粘附性粉尘时容易出现的堵料、分离效率下滑问题。

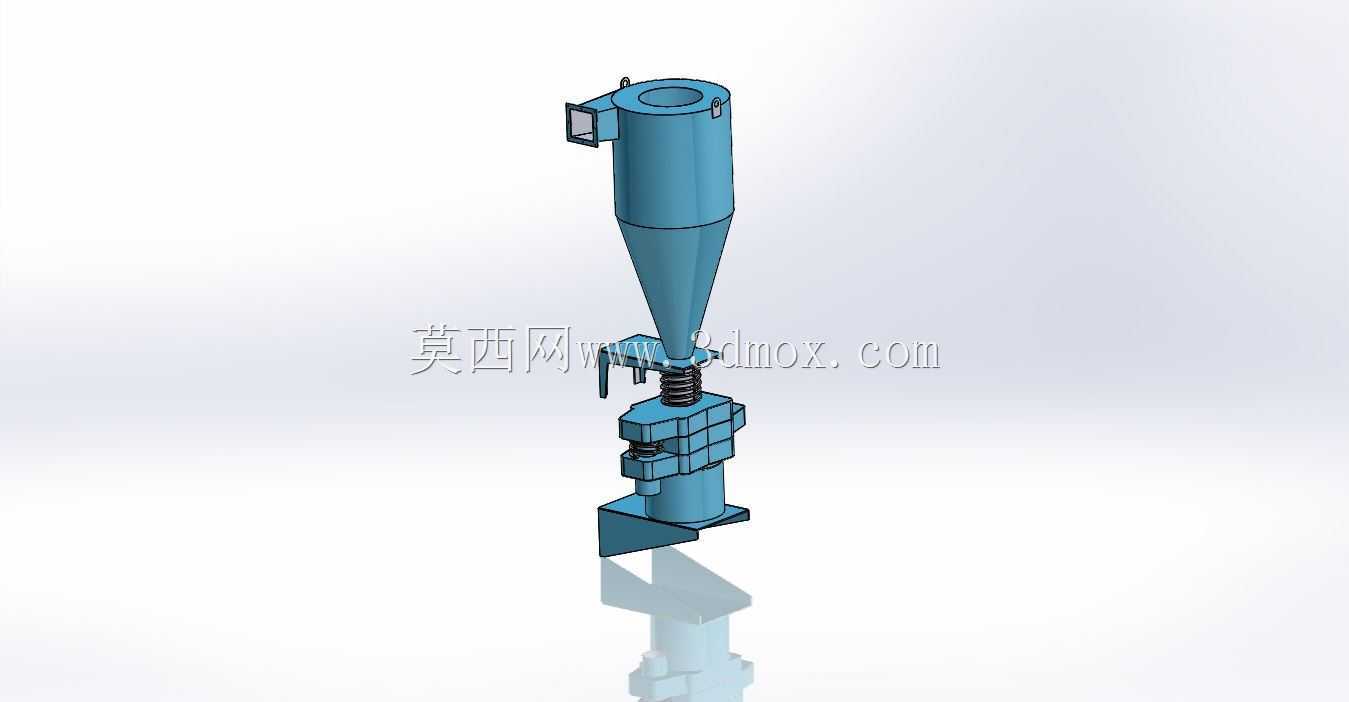

　　从实际应用场景来看，这类设备可对接木工车间打磨工位、粮食加工筛分环节、小型燃煤锅炉尾气预处理、金属切削加工碎屑收集等场景，既可以单独作为末端分级分离单元使用，也可以串联在布袋除尘、滤筒除尘的前端，作为预分离设备降低后续过滤单元的负荷，减少滤材的更换频次。设备上部的圆柱段是主要的离心分离腔，侧面切向开设的进料口，能让进入腔体的气固混合流形成稳定的旋流场，较重的大颗粒在离心力作用下被甩向腔壁，沿壁面下滑进入下部锥段，较轻的细颗粒随内旋流从顶部的中心排气口排出，进入后续处理环节。

　　下部锥段采用渐缩式结构，角度经过反复校核，既保证颗粒下滑的顺畅度，又避免锥角过小导致设备整体高度过高，增加现场安装的空间占用。锥段下方连接的振动组件，通过螺旋弹簧实现与上部腔体的弹性连接，振动单元工作时产生的竖向激振力，直接作用在锥段下部的集料区域，让附着在壁面的细颗粒始终处于松动下滑的状态，不会因为颗粒间的静电吸附、水汽粘附形成堵料。设备底部设置的倾斜出料口，能让分离收集到的颗粒靠自重与振动的共同作用，顺利排出设备，不需要额外增设旋转卸料阀等复杂部件，降低了设备整体的故障点。

　　做三维结构设计时，首先要确定的是进料口的切入角度与截面尺寸，这直接影响旋流场的形成稳定性，切入角度一般取15到20度，保证混合流进入腔体后不会直接冲击对面壁面造成流场紊乱；其次是弹性支撑的弹簧刚度选型，要匹配振动单元的激振力与上部腔体的重量，保证振动不会传导到上部的固定连接段，避免设备运行时带动相连的管道产生共振，同时还要保证振动能量集中在锥段集料区，不做无用功。外形尺寸上，这类中小型处理量级的设备，整体高度控制在1.8米到2.2米区间，圆柱段直径根据处理风量匹配，单台处理风量在1000到3000立方米每小时的规格，圆柱段直径取300到400毫米即可满足使用需求，安装时需要在设备周边预留不小于600毫米的操作维护空间，方便定期检查弹簧的疲劳状态、振动组件的紧固情况，进料口与出料口的对接法兰要采用标准公称直径，方便现场与现有通风管道、集料装置快速对接，不需要额外做非标变径处理。

　　结构细节上，上部腔体的壁厚根据处理物料的磨琢性选择，处理金属碎屑、矿粉这类高磨琢性物料时，内壁可以额外增设耐磨衬板，延长设备的使用寿命；处理粮食、塑料碎屑这类低磨琢性物料时，采用普通碳钢板焊接即可满足强度要求。顶部排气口与中心溢流管的插入深度，要根据圆柱段的高度做匹配，插入过深会把已经分离到锥段的颗粒重新卷带入排气流，插入过浅则会导致短流现象，部分未经过离心分离的混合流直接从排气口排出，降低分离效率。下部振动组件的密封采用柔性耐磨帆布或硅胶软连接，既保证腔体的密封性，避免漏风导致分离效率下降，又不会阻碍振动组件的正常往复运动，软连接的长度要预留足够的振动行程余量，避免运行时被拉扯破损。
