在各类存在轴线偏斜的传动场景中,这类十字轴式万向联轴器是轴系传动里应用极广的连接部件,不管是冶金设备的辊道传动、工程机械的行走机构传动,还是轻工机械的多轴联动工位,只要两轴之间存在角向偏移、径向错位,或是设备运行中会因机架形变、载荷冲击产生轴线相对位移的工况,都能看到这类结构的身影。它的核心作用是在两轴轴线不严格共线的前提下,稳定传递旋转扭矩,补偿安装误差与运行形变带来的轴线偏差,避免轴系因附加弯矩产生疲劳断裂,同时降低轴承、轴封等配套部件的异常磨损。

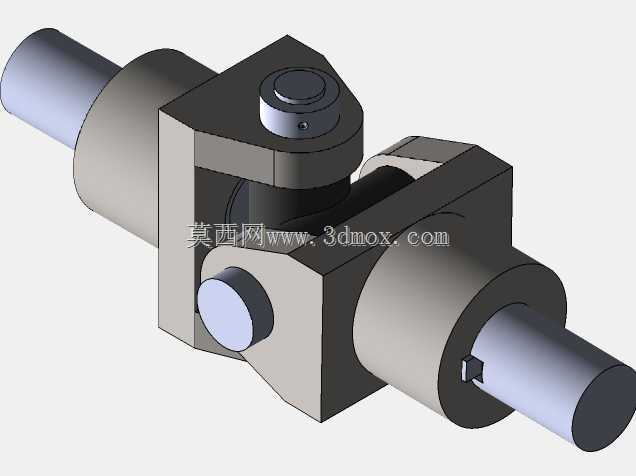

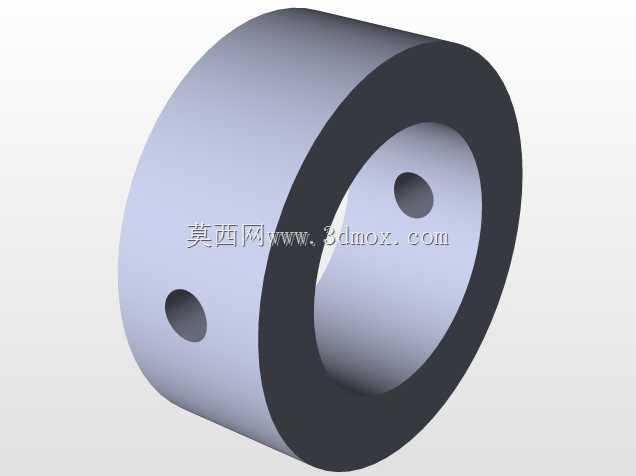

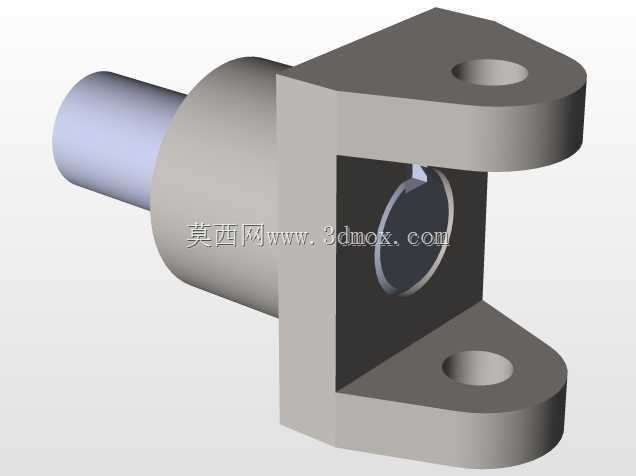

从结构设计逻辑来看,这套结构采用双十字轴的布局,两端的轴头分别对接主动轴与从动轴,中间的十字销组件作为核心铰接件,实现两个方向的角度偏转补偿。设计时首先要考虑的是扭矩传递的匹配性,十字轴的轴颈直径、叉架的壁厚都要根据额定传递扭矩做强度校核,叉架与轴头的连接采用键槽周向固定,配合轴端的锁紧螺钉实现轴向定位,防止运行过程中轴头脱出。十字轴与叉架的铰接位置预留了合理的配合间隙,既保证偏转时无卡滞,又不会因间隙过大产生传动冲击,轴颈位置的台阶结构是为了配套耐磨衬套设计,长期运行磨损后只需更换衬套即可恢复配合精度,无需整体更换部件,降低维护成本。
从安装边界来看,两端轴头的直径是匹配对应安装轴径的核心尺寸,安装时要保证两轴的角向偏移量在结构允许的补偿范围内,这类结构单节的角向补偿能力通常在15度以内,双节布局可以实现更大范围的偏移补偿,同时能保证主动轴与从动轴的转速同步,避免单万向节带来的转速波动问题。整体结构的外形轮廓没有多余的突出结构,安装时不需要预留过大的周边空间,适合在设备内部紧凑的传动腔体内布置。叉架的受力面做了圆弧过渡处理,避免应力集中,在冲击载荷下不会出现叉架根部断裂的问题。
实际选型应用时,除了核对额定扭矩、最高转速参数,还要注意安装时的对中偏差不能超过结构的补偿极限,即使万向联轴器具备偏差补偿能力,过大的偏角也会加剧十字轴轴颈的磨损,缩短使用寿命。日常运维中,十字轴的铰接位置需要定期加注润滑脂,减少铰接面的干摩擦,尤其是在重载、高转速的工况下,润滑不足会快速导致轴颈磨损失效。这套结构的建模过程严格按照实际加工工艺做细节还原,键槽的尺寸、锁紧螺钉的沉孔位置、十字轴的定位台阶都完全匹配实际加工要求,可直接用于装配干涉校验、工况模拟仿真,也能作为非标设备传动系统设计的选型参考,帮助设计人员快速完成轴系布局的校核,减少重复建模的工作量。在传动系统布局时,这类万向联轴器通常会和带座轴承、传动轴配合使用,布置在动力输出端与执行端之间,抵消设备加工、安装过程中产生的位置误差,同时吸收运行过程中载荷波动带来的冲击,保护动力端的电机、减速机等核心部件不受附加载荷影响。
