带符文纹饰日式武士刀三维结构设计

　　这款带符文纹饰的武士刀结构设计，在建模阶段首先明确了其两类核心应用场景，一类是影视道具制作环节的实体打样参考，另一类是文创工艺摆件的开模生产依据，因此在结构拆分上完全遵循传统武士刀的装配逻辑，同时兼顾现代加工的公差适配要求。从实际用途出发，设计时将整刀拆分为刀身、刀镡、刀柄、鞘体四个核心装配模块，每个模块的配合面都做了适配3D打印与金属铸造两种加工方式的余量预留，刀身与刀柄的连接采用传统目钉固定结构，目钉孔的位置经过反复校核，既保证装配后刀身不会出现径向窜动，也避免孔位破坏刀身的应力分布结构。刀身部分的设计没有采用完全光滑的曲面处理，靠近刀镡的位置预留了符文蚀刻的基准平面，平面的深度控制在0.3毫米，既保证纹饰加工后有足够的立体感，

　　也不会因为刻槽过深破坏刀身的整体结构强度，刀身的刃口做了0.2毫米的钝边处理，适配道具与摆件的安全使用要求，避免尖锐棱边造成划伤风险。刀镡也就是护手部分，采用了圆形包边结构，与刀身配合的中心孔公差控制在H7级别，装配后可以实现无胶状态下的紧配，刀镡表面做了传统的日式纹理分区，靠近刀柄的一侧预留了与柄卷贴合的定位台阶，台阶高度刚好匹配柄卷缠绕后的厚度，保证装配后柄卷端面与刀镡完全齐平，没有突兀的台阶缝隙。刀柄部分的设计遵循传统握持手感，截面为椭圆形，长轴尺寸适配成年男性手掌的握持宽度，表面的菱形防滑槽深度为1.5毫米，槽间距均匀分布，既可以作为柄卷缠绕的定位基准，也能在无柄卷状态下提供足够的握持摩擦力，刀柄尾部的刀缘结构做了圆弧过渡，

　　避免握持时尾部硌手，同时预留了挂绳孔的安装位置，孔的内径为4毫米，适配常规的装饰挂绳穿入需求。鞘体部分采用分体式结构设计，上下两片的配合面做了定位止口，粘合后不会出现错位，鞘口位置做了铜质口金的安装槽，槽的尺寸与口金的过盈量控制在0.1毫米，装配后可以实现牢固卡合，不需要额外粘接固定，鞘身对应刀身符文的位置做了视觉避让设计，当刀身部分抽出时，符文区域可以完全露出，不会被鞘口遮挡。在外形尺寸的边界控制上，整刀全长控制在103厘米，其中刀身长度为72厘米，刀柄长度为26厘米，鞘体长度为75厘米，所有外凸结构的圆角都不小于R1，避免加工过程中出现应力集中导致的开裂问题，装配后的整体同轴度误差控制在0.5毫米以内，

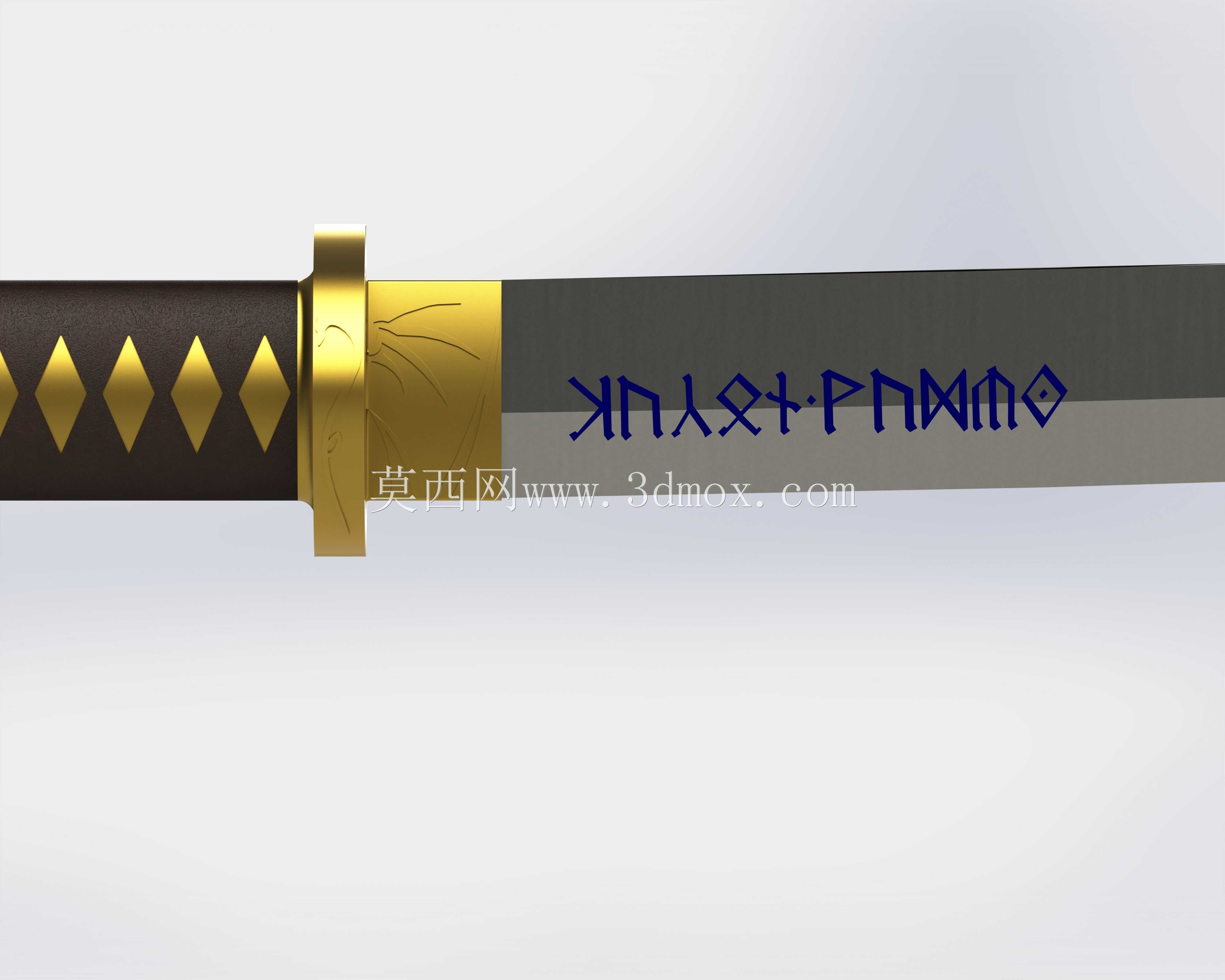

　　保证刀身插入鞘体时不会出现卡滞。设计过程中特意对符文纹饰的位置做了反复调整，既保证纹饰在刀身的视觉中心区域，也避开了刀身的应力集中线，不会因为纹饰刻槽影响整刀的结构刚性，所有装配面的拔模斜度都控制在1.5度，既适合注塑开模生产，也适合FDM3D打印的脱模需求，不需要额外添加支撑结构就能完成打印生产。针对工艺摆件的使用场景，整刀的重心设计在刀镡前方3厘米的位置，握持时可以获得较好的平衡感，即使长时间手持也不会出现前端坠手的问题，刀身的表面做了分区粗糙度设置，刃口区域的粗糙度设置为Ra1.6，模拟真实开刃后的金属质感，刀身其余区域的粗糙度设置为Ra3.2，适配后续的喷砂、氧化等表面处理工艺，刀镡与刀柄的金属配件区域粗糙度设置为Ra0.8，适合做抛光、镀金等装饰性表面处理。
