单凸轮结构复合弓三维结构设计

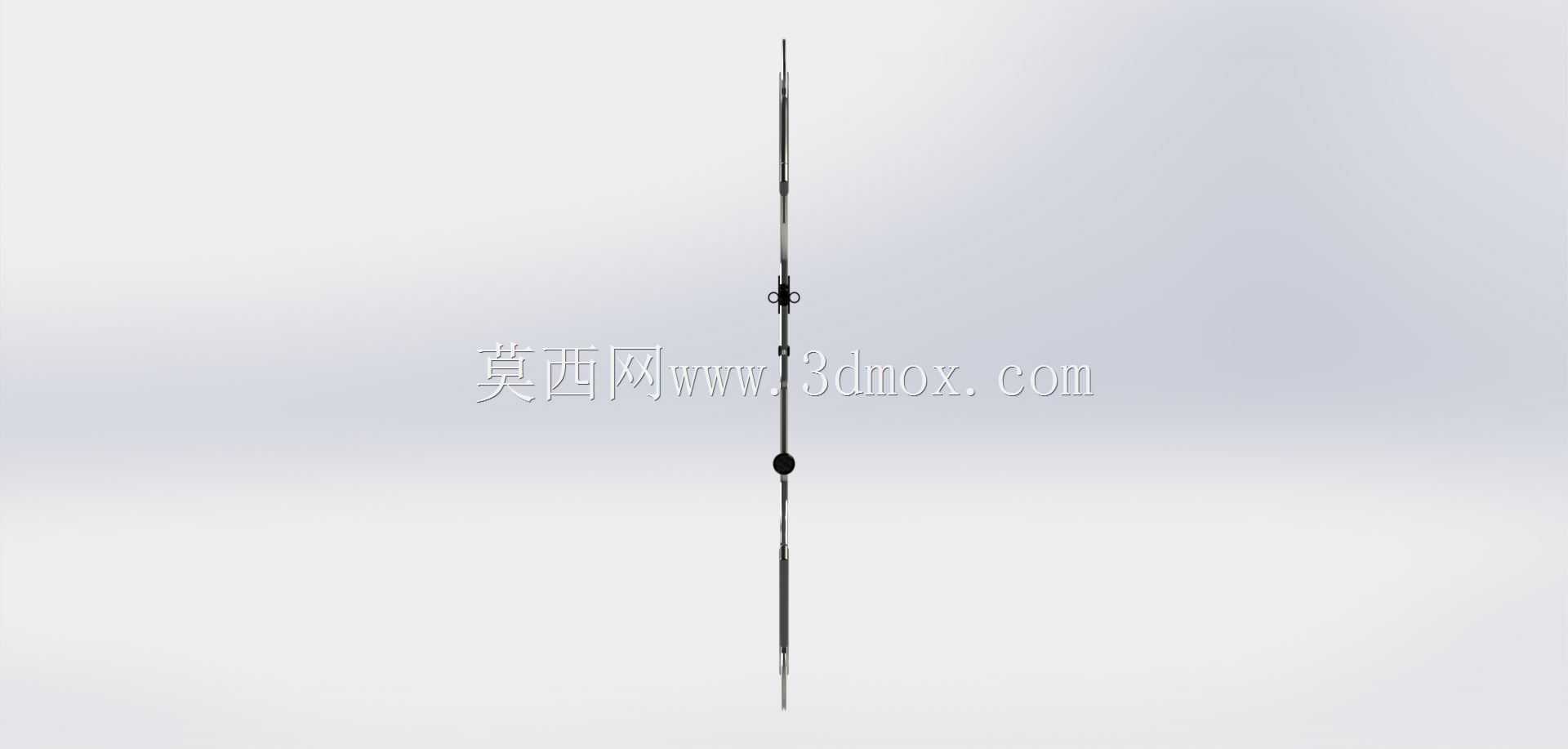

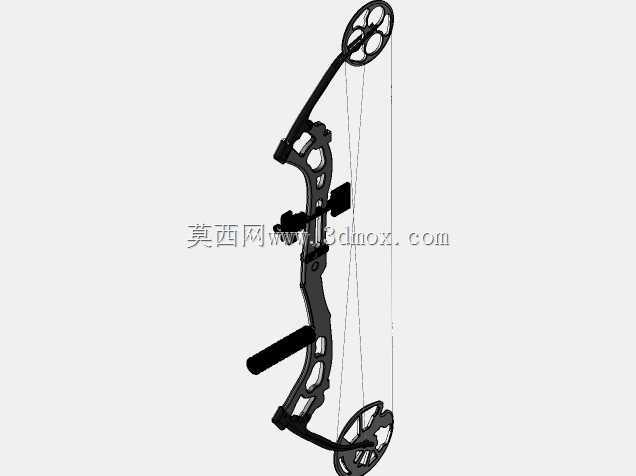

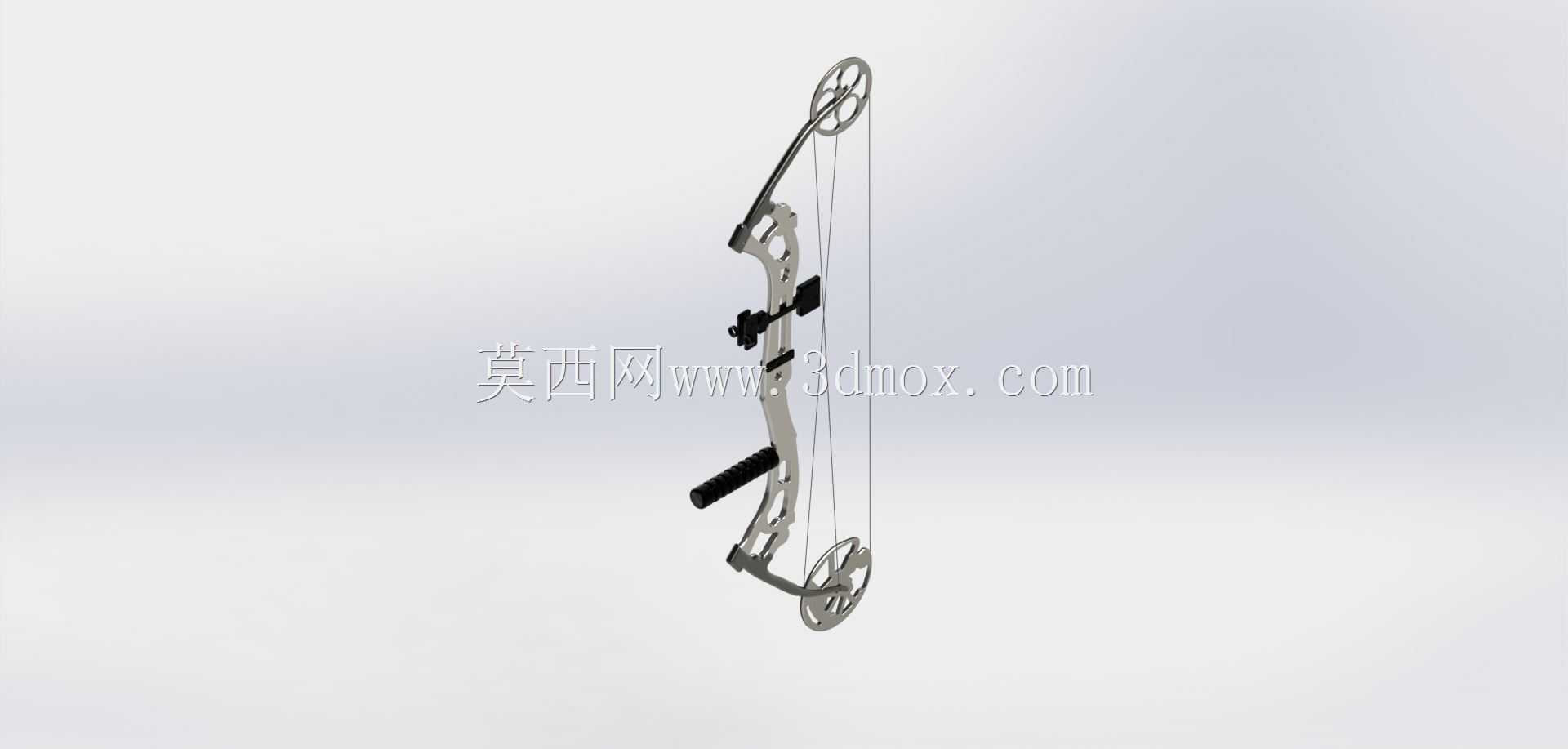

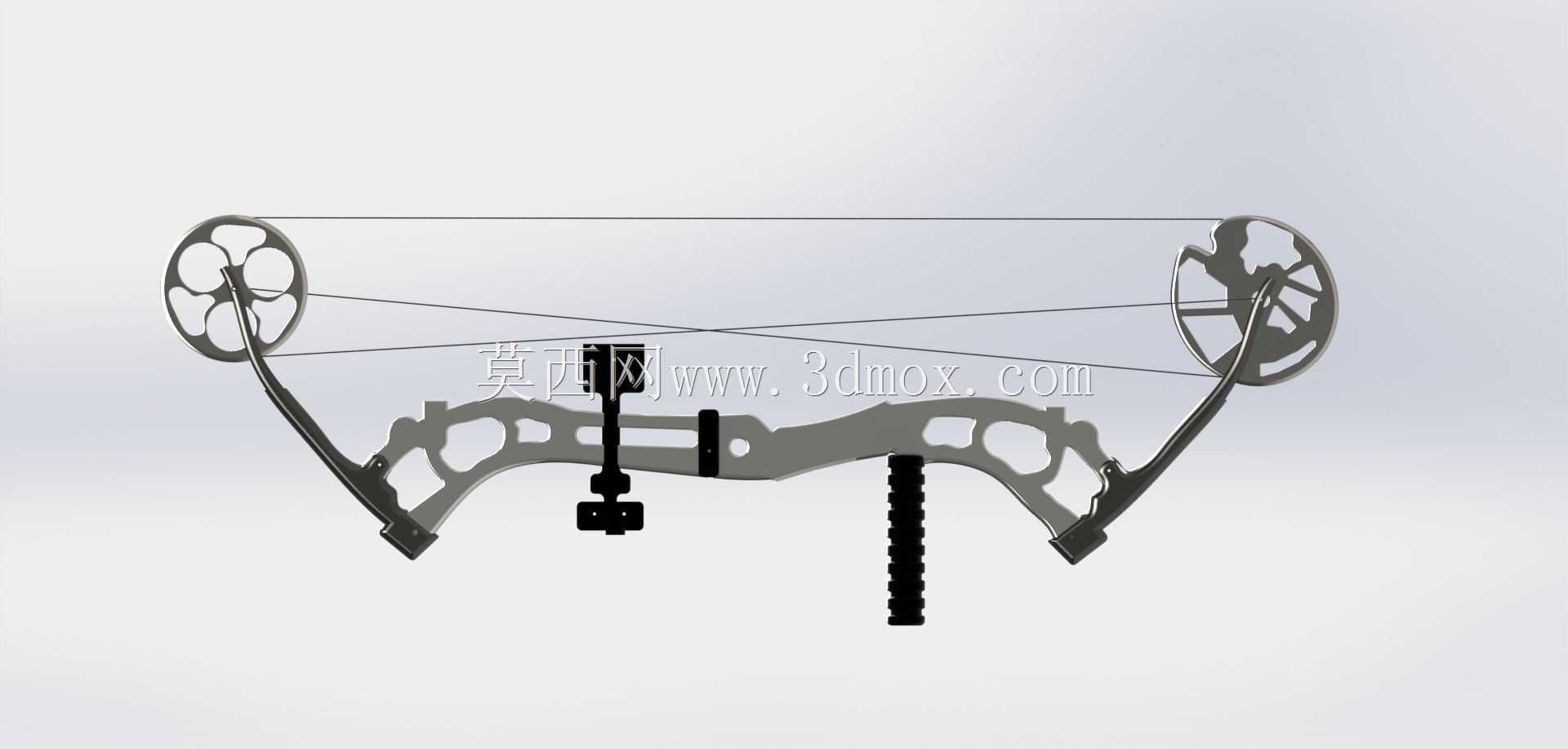

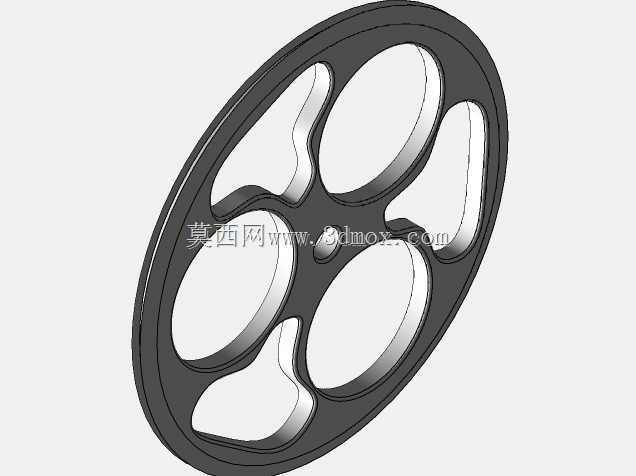

　　这套单凸轮复合弓的结构设计，核心围绕射箭运动的实际使用需求展开，区别于传统反曲弓的直拉受力逻辑，单凸轮布局的偏心轮组能够在拉满弓时形成明显的省力比，让使用者在持弓瞄准阶段不需要维持满弓的最大拉力，大幅降低长时间瞄准的肌肉负荷，适配竞技射箭、户外射箭运动的长时间持弓操作场景。从结构布局来看，弓把作为核心承载基体，采用镂空式的框架构型，在保证结构刚性的前提下尽可能降低整体自重，握持区域做了贴合手掌弧度的型面设计，握把位置的受力中心与弓身的对称轴线完全重合，避免撒放瞬间出现侧向的扭矩偏移，保证箭矢发射的初始指向精度。上下弓片采用对称式的安装定位结构，上轮组为偏心凸轮结构，下轮组为定滑轮导向结构，轮组的轮槽做了圆弧过渡处理，

　　避免弓弦在反复拉伸回弹过程中出现磨损卡滞，弓弦的走线路径经过多轮受力仿真验证，在满弓状态下凸轮的偏心距达到峰值，此时拉力曲线进入平缓的省力区间，撒放瞬间凸轮快速回转，能够将弓片存储的弹性势能高效转化为箭矢的动能，相比同磅数的传统弓，箭矢初速的稳定性提升明显。在安装边界的设计上，弓片与弓把的连接位置采用嵌入式的定位槽加锁紧螺钉的固定方式，定位槽的配合公差控制在合理区间，既能够保证弓片安装后的位置精度，也可以根据使用需求更换不同磅数的弓片，不需要对整体结构做额外修改。轮组的转轴位置采用耐磨衬套作为转动支撑，转轴与弓片端部的安装座采用过盈配合，避免反复受力后出现转轴松旷的问题，弓弦两端的固定点设置在轮组的专用挂弦槽内，

　　挂弦槽做了防脱限位结构，防止高速回弹过程中弓弦从轮槽内脱出。从实际使用的功能特性来看，这套结构的重心位置经过配平设计，整弓装配完成后重心落在握把位置的中心轴线上，抬手举弓时不会出现头重脚轻的前倾或后倾问题，弓身侧面预留了瞄准器、箭台、稳定杆的标准安装接口，接口的位置尺寸符合射箭器材的通用安装规范，使用者可以根据自身的使用习惯搭配不同的外接配件，不需要对弓身做二次打孔加工。弓身的所有棱边位置都做了圆角钝化处理，避免组装和使用过程中出现尖锐边角划伤的问题，镂空区域的结构筋条走向完全顺着受力方向排布，在拉弓受力时，筋条能够将弓片传递的反作用力均匀分散到整个弓把框架上，避免局部应力集中导致的结构变形或断裂。在尺寸设计上，整弓的轴向长度、

　　轮组直径、弓片的有效工作长度都经过匹配计算，弓片的形变行程与凸轮的转动行程完全对应，不会出现拉距过大导致弓片超过弹性形变极限的问题，不同拉距下的拉力变化曲线平滑，没有突兀的拉力陡增或陡降点，使用者在拉弓过程中能够获得清晰的力反馈，方便找到一致的拉距定位点，提升射箭动作的一致性。这套结构的设计思路没有追求过度的轻量化而牺牲结构强度，所有受力部位的壁厚都经过受力校核，在日常训练、竞技比赛的常规使用强度下，结构不会出现永久性形变，轮组的转动阻尼经过优化，撒放过程中轮组转动顺畅，没有多余的震动和异响，弓把与弓片的连接位置设置了减震缓冲垫，能够吸收弓片回弹过程中产生的多余震动，降低持弓手的震感，提升使用体验。
