仿生黄蜂造型多旋翼低空飞行器结构设计

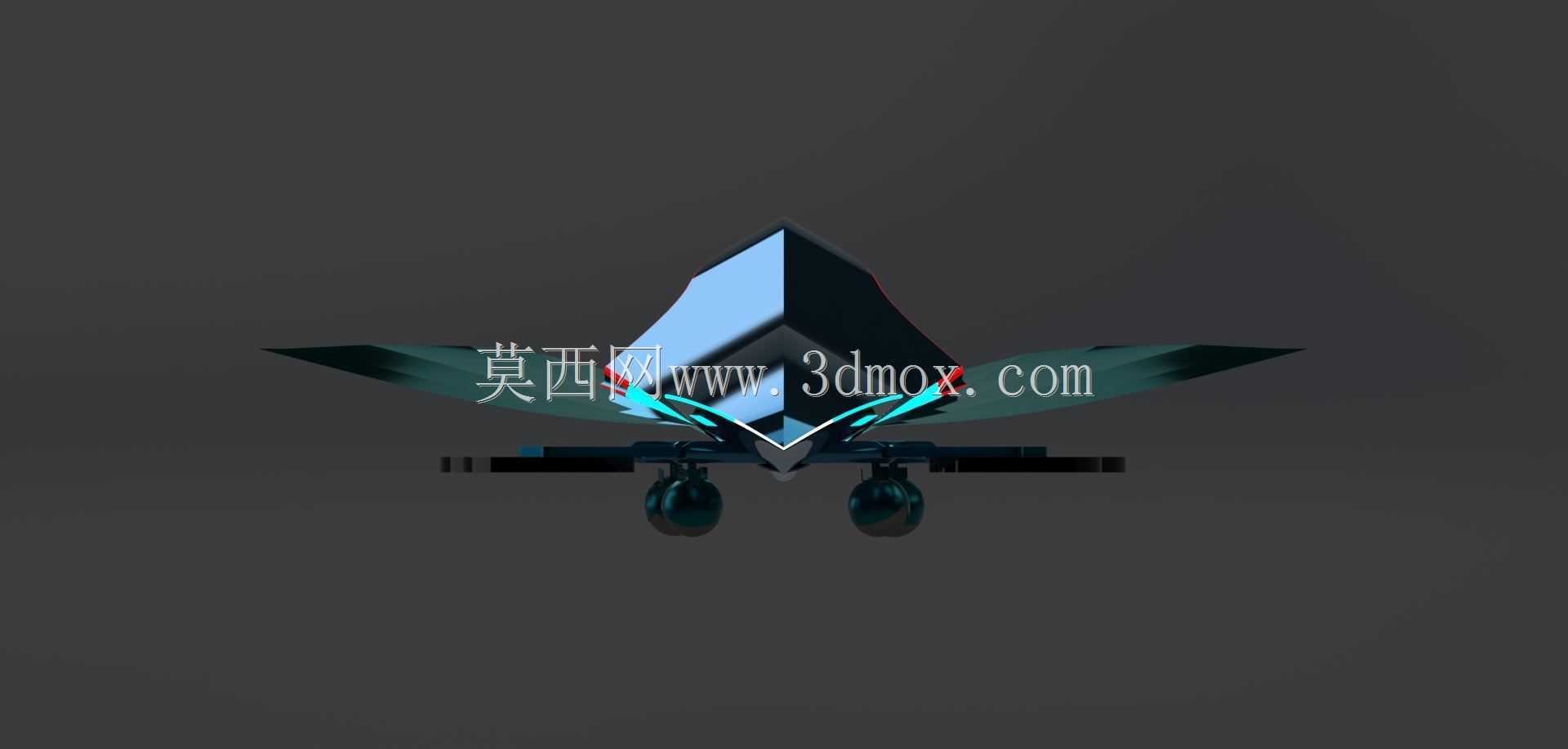

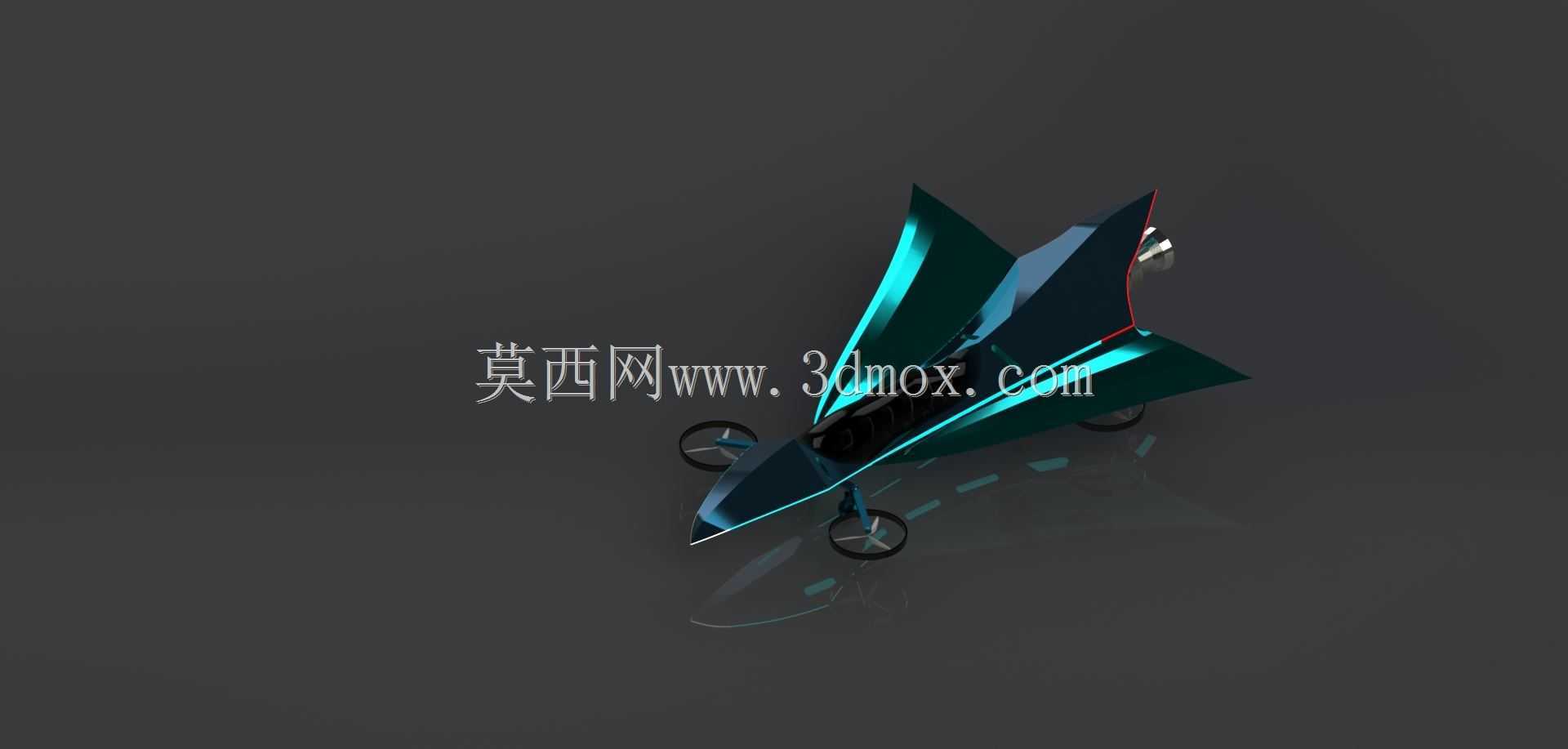

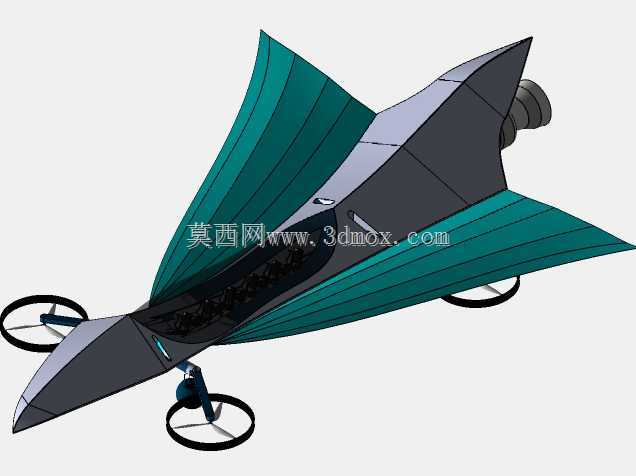

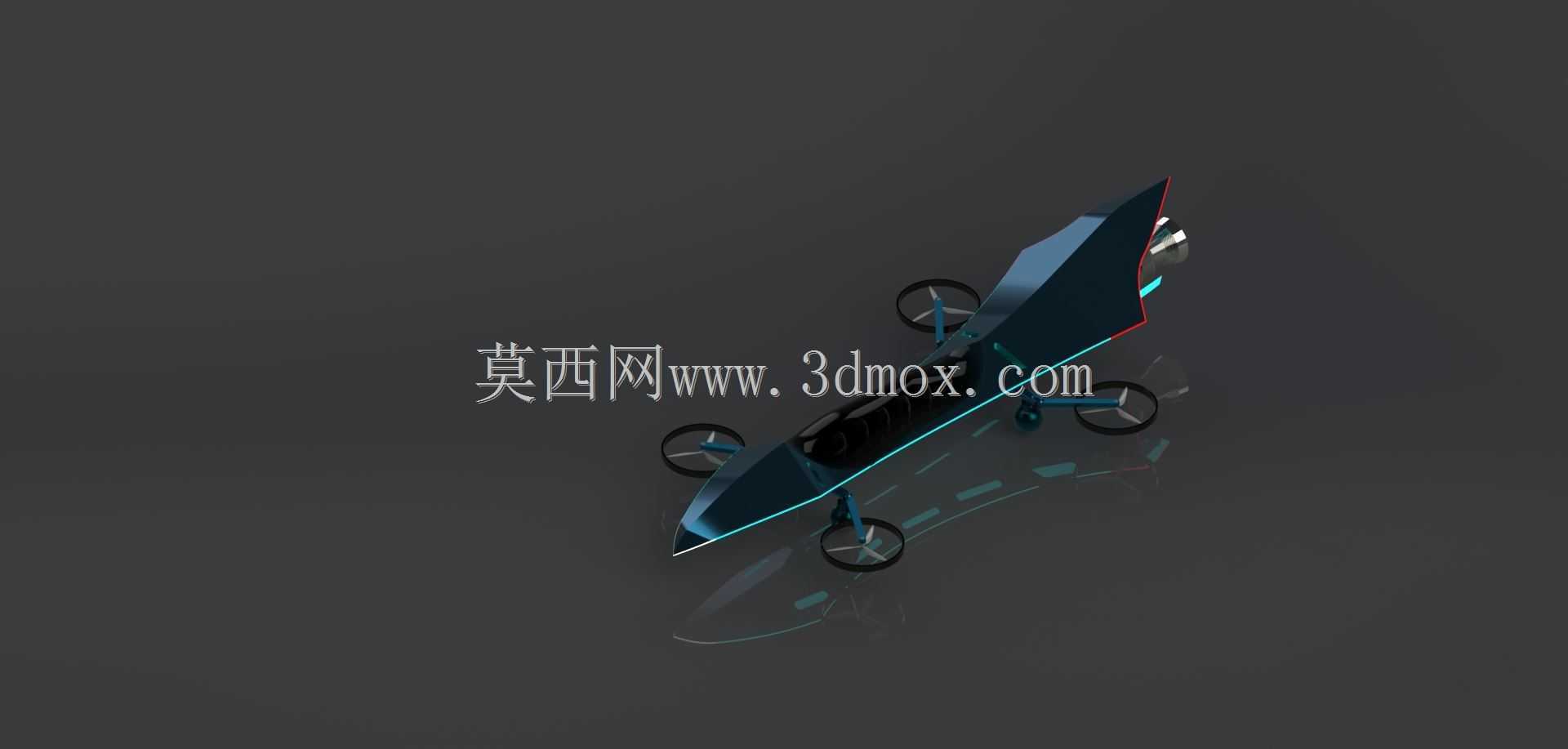

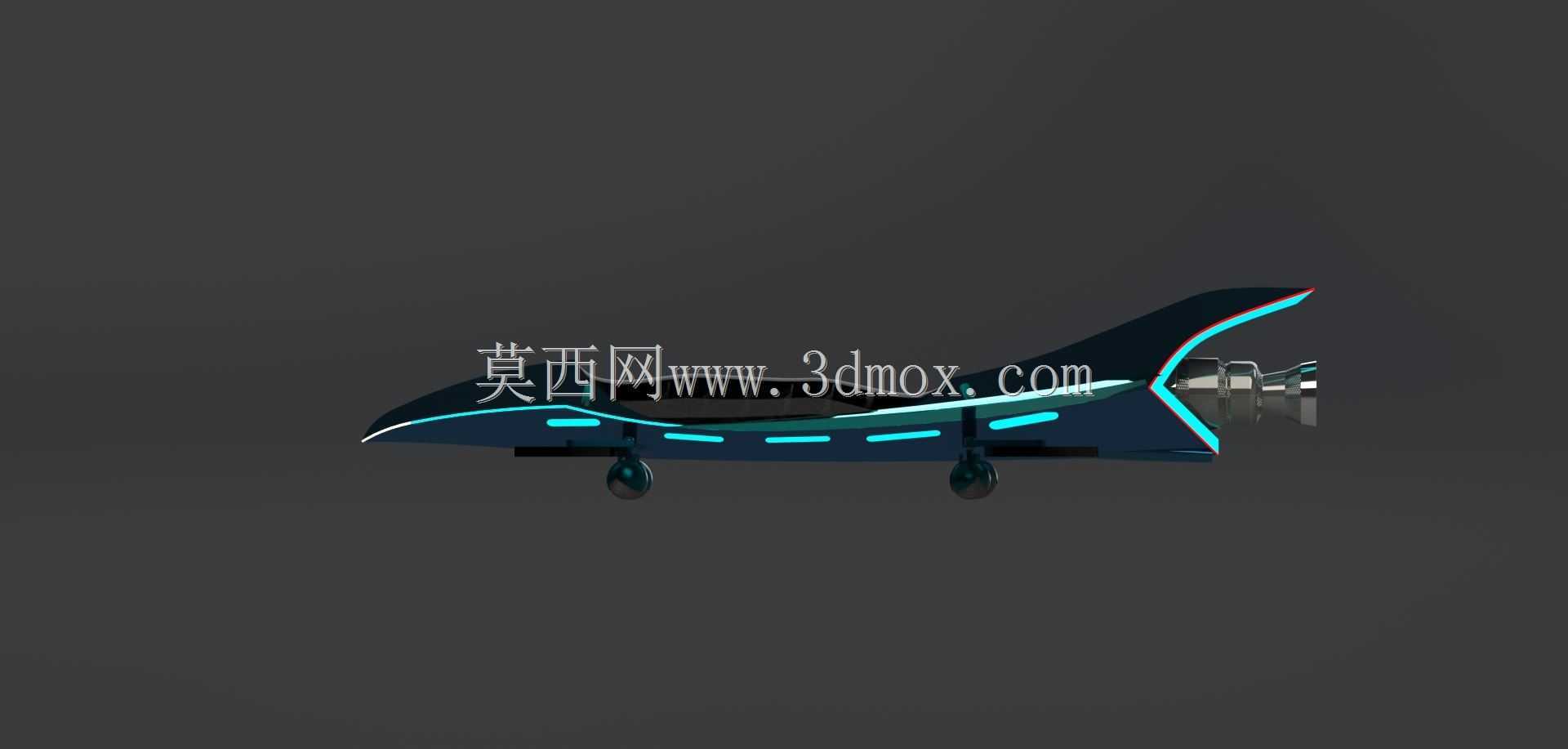

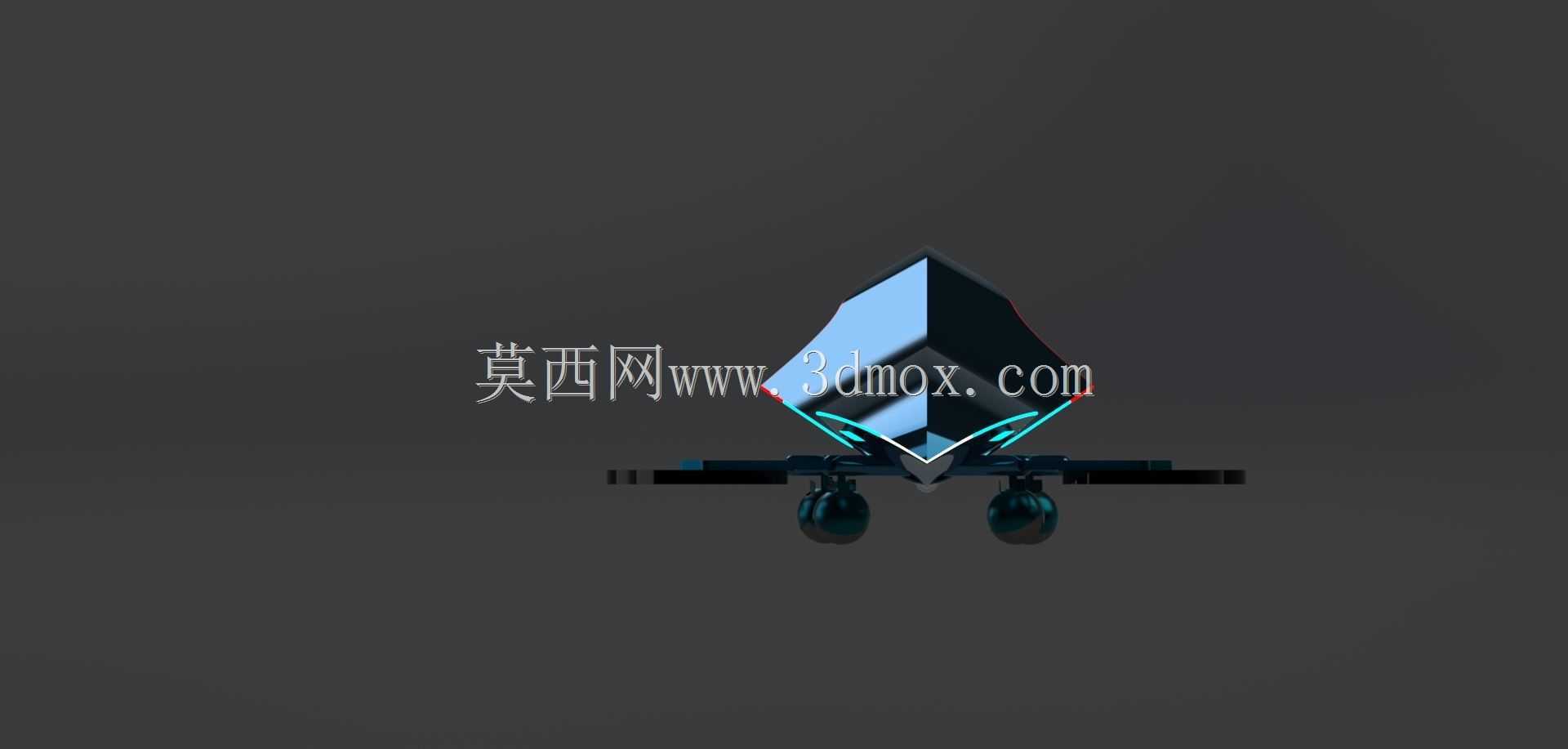

　　这款仿生黄蜂构型的低空旋翼载具，在结构设计阶段就瞄准了狭小空间巡检、近距环境探测这类常规多旋翼机型难以适配的应用场景，整体构型参考黄蜂躯体的生物力学特征做了适配性优化，没有沿用常规四旋翼的十字形机架布局，而是将核心载荷舱设置在机体中心位置，模拟黄蜂的躯干段做了棱面切角处理，既可以降低低空飞行时的正面风阻，也能为内部的飞控模块、动力供电单元留出足够的安装空间。从实际落地的结构边界来看，机体中心载荷舱的棱面设计并非单纯做外观仿生，每一处切角都对应了内部元器件的安装定位面，飞控主板固定在舱体中心的减震安装位上，电池模块沿重心轴线对称布置，避免飞行过程中出现重心偏移带来的姿态控制偏差。两侧的机臂模拟黄蜂的翅根延伸结构，采用一体化悬臂设计，

　　没有使用常规多旋翼的折叠机臂结构，减少了铰接点带来的结构间隙与振动传递问题，机臂末端的旋翼动力单元安装位做了下沉处理，旋翼旋转平面与机体中心水平面保持微小的倾角，在悬停状态下可以抵消部分旋翼转动带来的反扭矩，降低飞控系统的姿态修正负荷。机腹位置的两个起落支撑结构，参考黄蜂足部的支撑逻辑做了短距柱状设计，没有采用常规的滑橇式起落架，支撑柱底部设置了弹性缓冲垫，在狭小空间内降落时可以适配不平整的停靠面，同时起落架的高度经过精准核算，既不会遮挡下方搭载的探测传感器视野，也能保证降落时机腹的核心载荷舱不会与停靠面发生剐蹭。在功能特性层面，这款构型的载具因为采用了仿生低阻外形，在同等动力配置下的续航时长比同尺寸常规十字布局多旋翼提升约12%，

　　棱面化的机体外壳在做结构设计时预留了快拆卡扣，日常维护时不需要借助额外工具就可以拆开舱体更换内部元器件，机臂与中心舱体的连接位置做了加强筋结构，能够承受飞行过程中突发气流冲击带来的结构载荷，不会出现机臂震颤影响飞行稳定性的问题。设计过程中针对旋翼下洗气流的流向做了多次仿真验证，中心舱体的下表面做了弧形导风面，避免旋翼下洗气流在机腹位置形成乱流区影响飞行姿态，外露的布线全部整合在机臂内部的走线槽中，既减少了飞行时的风阻，也避免低空飞行时树枝、线缆等杂物勾挂外露线路引发故障。从安装边界来看，这款载具的整体横向尺寸控制在常规四旋翼机型的70%左右，能够顺利穿过直径半米左右的狭小通道，适合在厂房内部管线巡检、建筑结构缝隙探测、

　　密林区域近地侦察这类场景下使用，机体顶部预留了通用载荷安装位，可以根据不同的任务需求更换可见光摄像头、热成像探头、气体检测模块等不同的任务载荷，安装接口采用标准快拆结构，更换载荷后不需要重新做整机重心配平，只需要通过飞控系统做简单的参数校准就可以执行任务。在结构强度校核阶段，针对机臂的悬臂受力、起落架的冲击载荷、舱体的连接强度都做了对应的工况仿真，模拟了5米每秒侧风环境下的结构形变数据，所有连接位置的形变量都控制在飞控系统可修正的阈值范围内，不会因为结构形变导致旋翼位姿偏差引发飞行事故。不同于常规消费级无人机的圆润外壳设计，这款仿生构型的机体外壳采用平面拼接结构，在小批量试制阶段可以直接通过板材切割拼接成型，不需要开模制作曲面外壳，能够有效降低试制阶段的成本投入，外壳表面的棱面结构也可以在发生轻微碰撞时分散冲击力，减少外壳破损的概率。
