手动螺旋顶升承重作业工具结构设计

项目分类:千斤顶 发布时间:2021-12-04 ID:437839
  • 手动螺旋顶升承重作业工具结构设计

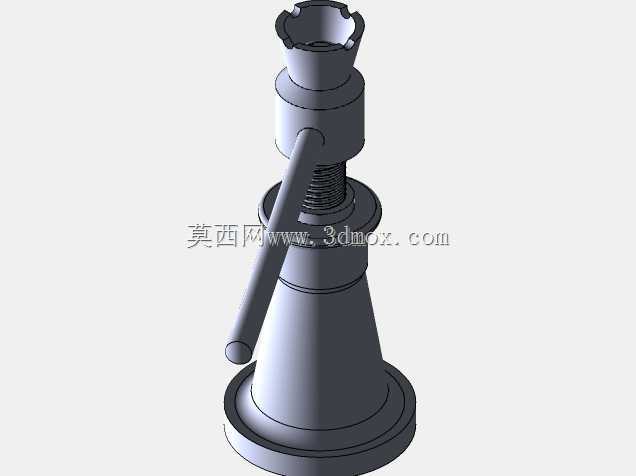

  在设备检修、小型构件安装、重物短距离顶升对位的现场作业场景里,这类手动螺旋顶升工具是一线作业人员最常接触的基础承重设备,不同于液压类顶升设备存在的密封件老化、泄压回落风险,纯机械螺旋传动的结构完全依靠螺纹副的自锁特性承载,哪怕长时间处于承重持荷状态,也不会出现无预警下滑的问题,尤其适合对支撑稳定性要求高、作业空间狭窄、没有外接动力源的野外或车间零散作业场景。从结构设计逻辑来看,整个部件的受力路径做了非常明确的分层传递:底部是带扩径法兰的锥形底座,作业时底座完全贴合支撑地面,锥形的筒体结构从下往上逐步收窄,既可以在不增加过多整体重量的前提下扩大底部支撑跨度,降低承重时的侧翻风险,又能给内部的升降螺杆提供足够的导向容纳空间,

  当螺杆完全收回至最低位置时,整个工具的整体高度可以压缩到很小的尺寸,方便塞入设备底部的狭小间隙,满足低位顶升的作业需求。顶部的承托头做了带卡槽的凹面结构,不是简单的平面设计,作业时可以卡住被顶升物体的底部凸缘或者支撑筋位,避免顶升过程中重物出现侧滑偏移,承托头和螺杆顶端做了相对转动的配合结构,转动摇杆顶升的时候,承托头不会跟着螺杆一起转动,不会和被支撑物体的接触面产生相对滑动摩擦,既保护了被顶升设备的接触面漆面或者加工面,也能减少转动摇杆时的摩擦阻力。侧面的摇杆采用偏心插入的设计,和螺杆上部的螺母传动副直接配合,不需要额外设置减速齿轮组,作业时转动摇杆就可以直接带动螺母旋转,驱动螺杆沿着筒体的轴向做升降动作,

  这种直连传动的结构没有多余的传动损耗,传动效率完全取决于梯形螺纹副的加工精度,日常维护只需要定期在螺纹表面涂抹润滑脂,就可以长时间保持顺畅的转动手感,不需要像液压设备那样定期更换密封件、补充液压油,后期维护成本极低。从安装和使用的边界尺寸来看,底座的直径设计充分考虑了普通混凝土地面、车间硬化地面的承压能力,单位面积的压应力控制在普通地面可承受的范围内,不需要额外铺设垫木就可以直接在硬化地面上作业,当然如果是在软质地面作业,只需要在底座下方垫上刚性垫板扩大受力面积即可;螺杆的最大伸出长度经过严格校核,当螺杆升至最高限位时,螺纹副的啮合长度仍然满足承重所需的接触面积要求,不会出现螺纹脱扣的风险,筒体侧面预留的观察缝隙可以直观看到螺杆的伸出位置,方便作业人员判断顶升高度是否接近极限,避免超行程操作带来的安全隐患。在实际建模过程中,各个配合部位的公差选择完全贴合机械加工的实际工艺:螺杆和导向筒体之间采用间隙配合,保证升降过程中不会出现卡滞,螺纹副选用传动效率适中、自锁性能可靠的梯形螺纹,牙型角的选择兼顾了传动手感和承重自锁的双重需求,摇杆的插入部位做了防滑的配合设计,长时间受力转动也不会出现配合松旷的问题,整个结构没有复杂的异形曲面,所有零部件都可以通过普通的车削、铣削工艺完成加工,不需要特殊的定制刀具或者复杂的加工工序,不管是做单件维修替换还是小批量生产,都有很强的工艺可行性。

  很多刚接触结构设计的人员容易忽略这类基础工具的细节设计,比如底座的锥度角度选择,角度太小会导致整体高度偏高,最低顶升高度无法满足狭小空间的作业需求,角度太大则会导致底座的支撑跨度不足,承重时的稳定性下降;还有顶部承托头的卡槽深度,太浅起不到防滑定位的作用,太深则会导致部分平底的被支撑物体无法和承托面完全贴合,出现点接触受力的问题,这些细节都是在长期实际作业过程中逐步优化而来的,不是单纯依靠理论计算就能确定的参数。这类螺旋顶升工具的承重覆盖范围很广,从几百公斤到数吨的规格都有对应的结构设计,核心的传动逻辑始终保持一致,就是依靠纯机械的螺纹传动实现稳定的顶升和支撑,在很多对安全冗余要求高的作业场景里,哪怕现场配备了液压顶升设备,作业人员也会备用一台这类螺旋顶升工具作为机械支撑,完全杜绝液压泄压带来的安全风险,是起重支撑类作业里不可或缺的基础机械装备。
