DIY小型数控铣床SolidWorks三维设计模型

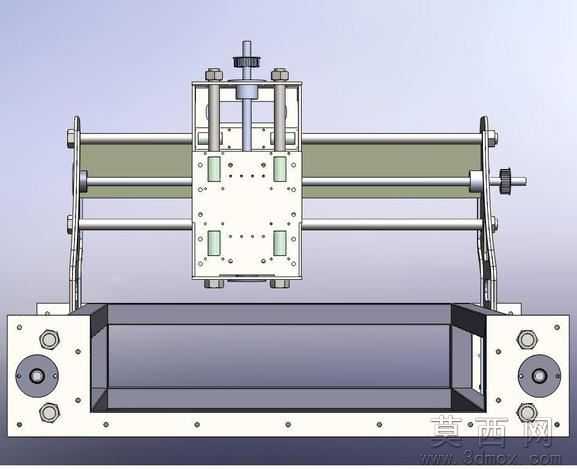

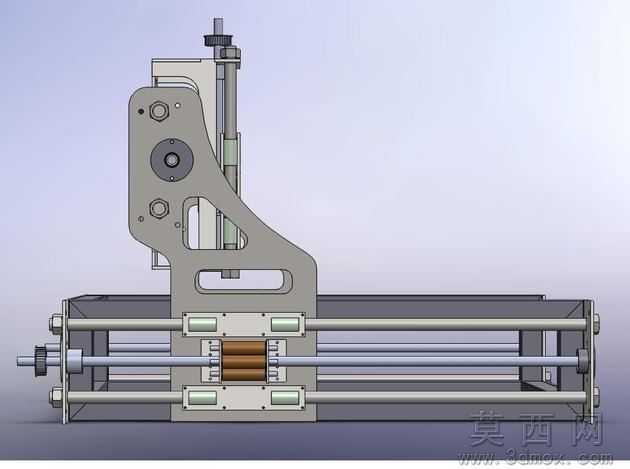

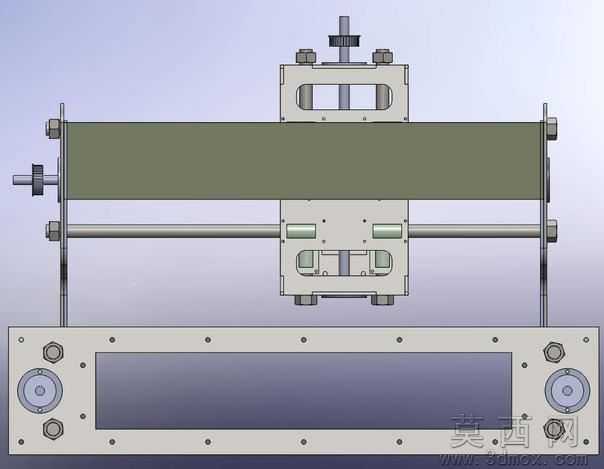

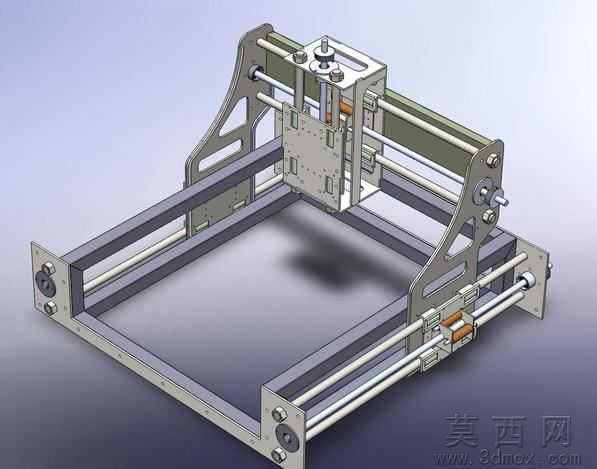

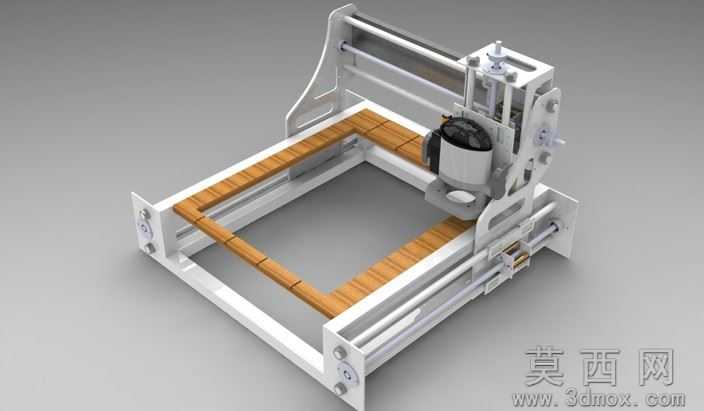

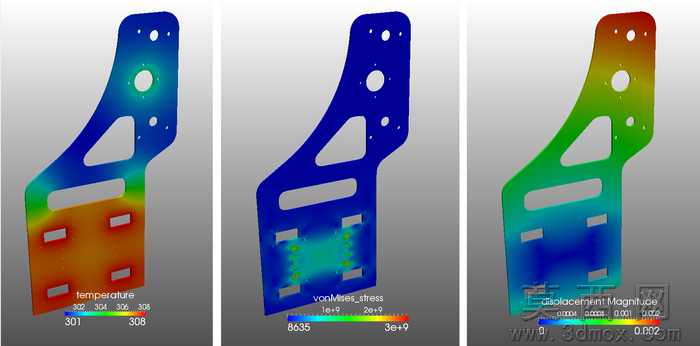

本模型为DIY爱好者自主设计的小型数控铣床三维结构，建模全程基于SolidWorks2011平台完成，从核心的床身支撑结构到进给传动组件逐一绘制，先搭建整体龙门式框架的基准草图，通过拉伸、切除、阵列等基础特征完成主体立板、滑台安装座的实体建模，再依次导入线性导轨、滚珠丝杠、主轴组件等标准件完成装配约束，全程添加同轴、重合、平行等配合关系保证机构运动逻辑符合实际加工需求，建模过程中对所有安装孔位、配合公差做了参数化关联，修改核心尺寸即可快速调整整机规格。参数设计上，该铣床配备3hp功率主轴，X轴有效工作行程650mm、Y轴有效行程550mm、Z轴有效行程200mm，可满足小型零件的铣削加工需求；龙门框架采用4×4规格的型材搭建，板材壁厚统一为3mm，导轨选用20mm规格的不锈钢线性导轨，搭配同规格线性轴承保证进给运动的顺滑度，设计阶段预留了冷却系统安装位，可兼容外接冷却管路实现加工过程的刀具降温。渲染材质方面，模型对不同部件做了区分材质赋值，床身结构件赋予磨砂铸铁材质还原金属机架的厚重质感，导轨、丝杠等传动部件赋予抛光不锈钢材质体现金属加工面的光洁度，主轴电机外壳赋予哑光黑色工程塑料材质，紧固件统一赋予镀锌亮面金属材质，整体渲染效果贴近真实DIY机床的组装成品状态，可直观呈现各部件的外观与装配关系。结构原理上，该铣床采用定龙门移动工作台的结构布局，Z轴主轴组件沿立板导轨做上下进给运动，Y轴滑台沿横梁导轨做横向进给，X轴工作台沿床身导轨做纵向进给，三轴均通过丝杠副传递动力，设计时充分考虑拆装便利性，所有组件均采用模块化设计，无需专用工具即可完成整机拆解维护，双工作表面的设计可拓展装夹空间，适配不同尺寸的工件加工需求。软件兼容层面，模型除原生SolidWorks2011格式外，还导出了STEP、IGES通用中间格式，可兼容UG、Pro/E、CATIA等主流三维机械设计软件打开编辑，同时导出了STL格式文件，可直接导入切片软件用于3D打印定制结构件，适配不同用户的使用场景。研发教学应用层面，该模型既可以作为DIY爱好者自制小型数控加工设备的参考蓝本，帮助制作者快速理清结构布局、规避组装误区，也可作为职业院校、高校机械专业数控原理、机械装配课程的教学案例，用于讲解小型机床的传动结构设计、进给系统选型、装配公差配合等知识点，还可作为数控加工实训的虚拟样机，辅助开展加工路径仿真、机构运动干涉检查等实训内容。
