八边形法兰基座地脚连接结构设计

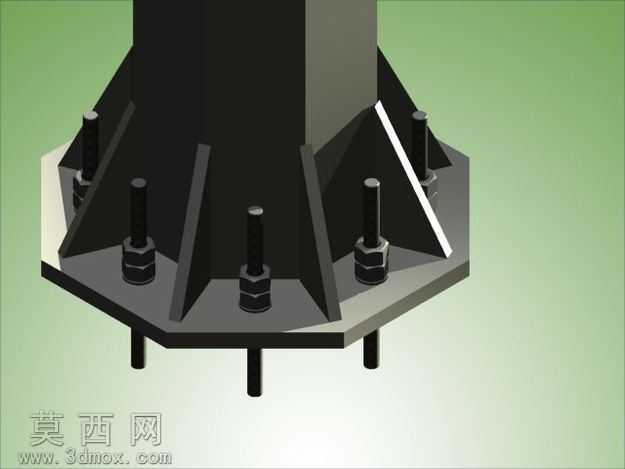

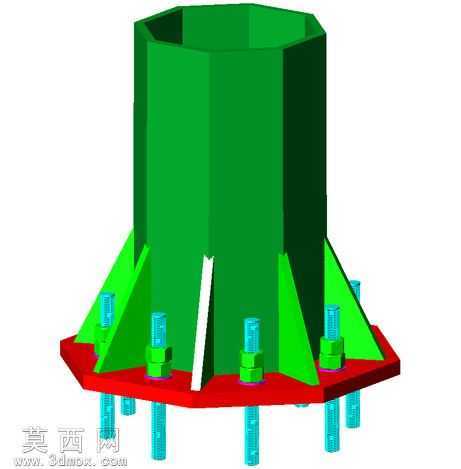

本作品为工业设备配套的八边形法兰基座地脚连接结构三维建模成果，建模过程中首先完成主体承载结构的参数化搭建：主体采用正八边形立式筒体结构，作为上部设备的核心承载腔体，筒体壁厚均匀，建模时严格控制八边形各边边长误差、筒体垂直度参数，保证后续与上部设备对接的同轴度要求。筒体底部延伸出环形法兰安装盘，法兰盘上均匀排布多组地脚螺栓安装孔位，孔位间距、孔径均按照通用工业地脚安装标准设定，适配常规规格的化学锚栓与预埋螺杆安装需求。为强化筒体与法兰盘的连接强度，在筒体周向均匀设置多块三角形加强筋板，筋板分别与筒体外壁、法兰盘上表面完全贴合，建模时对筋板与筒体、法兰的交接位置做了平滑过渡处理，避免应力集中问题，提升结构整体抗载荷、抗形变能力。法兰盘下方对应每个安装孔位设置透明可视化的预埋螺栓组件，包含螺杆、垫片、锁紧螺母等标准件，清晰展示基座与地面基础的连接装配关系，螺栓伸出长度、螺纹段长度均按照实际安装工况设定，可直接用于指导现场安装施工。材质渲染方面，主体筒体与加强筋采用哑光绿色工业防护漆材质，模拟实际产品的防锈涂装效果，法兰盘采用亮红色防锈底漆材质，区分不同结构部件的同时还原工业产品真实涂装逻辑，螺栓组件采用半透明亮蓝色材质，既清晰展示紧固件的排布位置，又不会遮挡主体结构的展示效果。设计过程中充分考虑结构的通用性与安装便捷性，八边形筒体相比圆形筒体具备更好的抗扭转性能，周向均匀排布的加强筋可将上部设备传递的载荷均匀分散到整个法兰盘面，再通过地脚螺栓传递到地面基础，有效降低局部应力过大导致的结构变形风险，所有标准紧固件均采用通用规格，无需定制特殊配件，降低生产与安装成本。整体建模过程严格遵循机械设计规范，各部件装配关系清晰，无干涉错位问题，可直接用于结构受力仿真验证、生产加工图纸导出以及安装施工指导使用。
