车用Euro4标准火花塞结构设计

　　在车用内燃机的点火系统设计中，火花塞是直接决定缸内燃烧效率、排放达标水平与运行稳定性的核心执行部件，本次呈现的Euro4等级火花塞结构，完全围绕欧四排放阶段的汽油机燃烧特性做匹配设计，适配多数排量在1.2L-2.5L区间的自然吸气及低增压乘用车辆。从实际装车场景来看，这类火花塞需要在缸内3-5MPa的爆发压力、500-800℃的持续工作温度、上万伏高压点火脉冲的反复冲击下保持稳定工作，同时还要耐受燃油中少量添加剂、燃烧生成酸性物质的长期腐蚀，因此结构设计上的每一处细节都对应着实际工况的严苛要求。

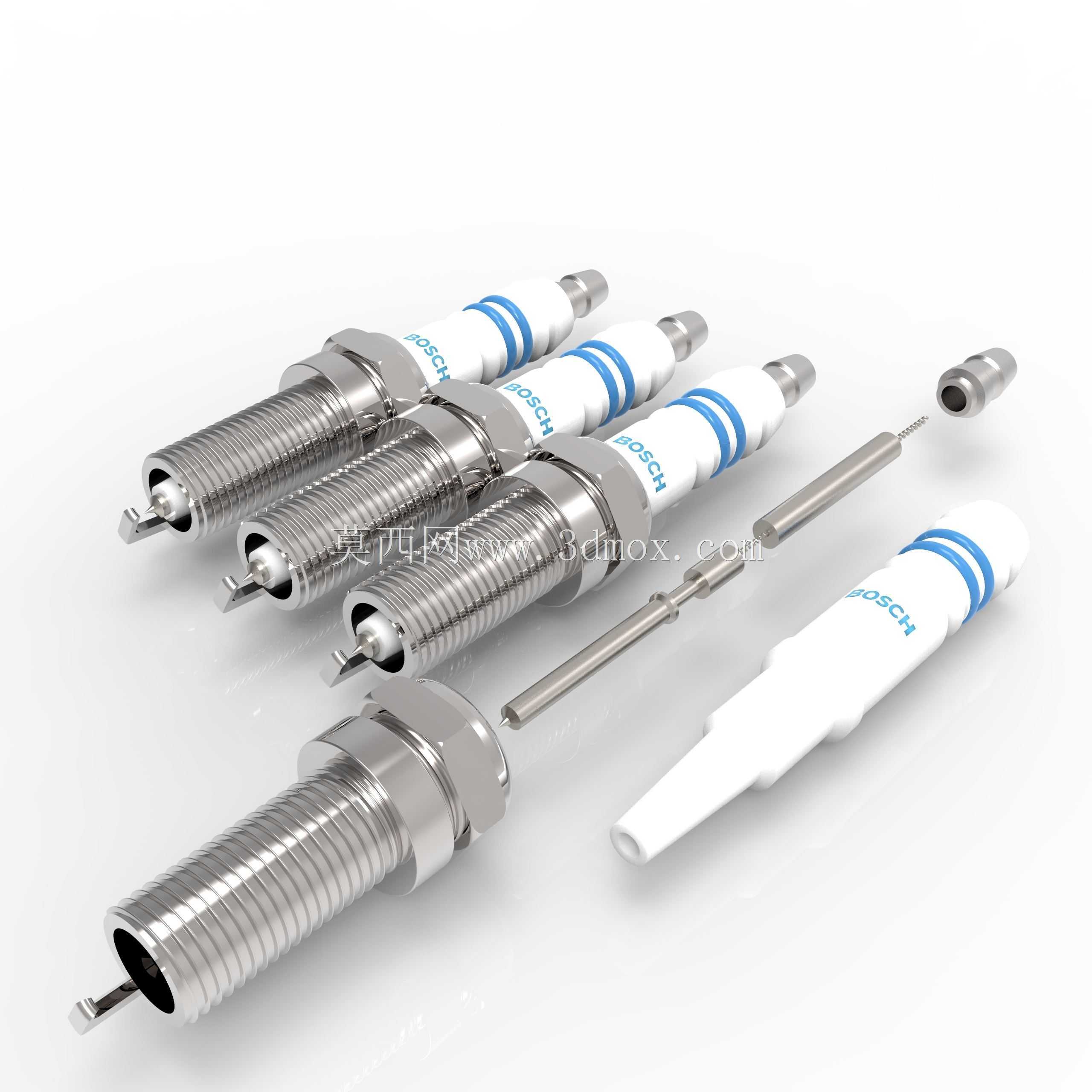

　　从结构分层来看，该火花塞最前端的中心电极采用细径贵金属端头设计，相比传统镍基合金电极，能够在更低的点火电压下形成稳定的电弧，减少冷启动时的失火概率，同时电极的烧蚀速率大幅降低，能在长周期使用中保持稳定的点火间隙，避免间隙过大导致的点火能量不足、油耗上升问题。包裹中心电极的陶瓷绝缘体采用高氧化铝含量的陶瓷材质烧结成型，表面做了多道伞棱结构设计，这种结构一方面可以增加壳体与中心电极之间的爬电距离，避免高压电在陶瓷表面形成闪络击穿，另一方面伞棱的沟槽结构可以阻挡缸内的积碳、油污沿着陶瓷表面向上攀爬，减少因积碳导电导致的漏电问题。陶瓷体与金属壳体的连接部位采用了高温密封垫圈压装结构，能够保证在缸内持续的压力波动下，连接位置不会出现燃气泄漏，避免高温燃气窜出导致的陶瓷体开裂、接线端过热损坏问题。

　　金属壳体部分采用冷挤压成型工艺加工，外螺纹为标准M14×1.25规格，这是目前乘用汽油机最通用的火花塞安装螺纹规格，配套的六角拧转部位为16mm对边尺寸，能够匹配主流的火花塞拆装套筒，安装时的拧紧扭矩控制在20-25N·m区间即可保证密封可靠性，不会因为扭矩过大导致壳体变形、陶瓷体受力开裂，也不会因为扭矩过小导致密封不严、螺纹松动。壳体下端的侧电极采用焊接固定的镍合金材质，与中心电极的点火间隙设定为1.1mm，这个间隙值是针对Euro4阶段汽油机的压缩比、点火能量输出特性做的匹配值，既能够保证电弧有足够的长度点燃混合气，又不会因为间隙过大增加点火线圈的负载，延长点火系统的整体使用寿命。

　　在安装边界上，该火花塞的螺纹旋入长度为19mm，对应缸盖上火花塞安装孔的螺纹深度需要控制在20-22mm区间，保证电极端面能够刚好伸入燃烧室内部合适位置，不会因为旋入过长导致电极碰撞活塞顶部，也不会因为旋入过短导致点火位置凹在安装孔内，降低点火效率、增加火焰传播距离。密封垫圈采用多层叠压的金属结构，在拧紧过程中会产生塑性变形，填充缸盖安装面与火花塞壳体台阶面之间的微观间隙，保证燃气密封的可靠性，同时还能起到一定的隔热作用，减少燃烧热量通过壳体向缸盖传递的速率，让陶瓷体保持合适的工作温度，避免温度过低导致积碳堆积、温度过高导致早燃爆震。

　　从实际使用的功能特性来看，这款火花塞的热值设定为中等偏热区间，能够适配日常城市通勤、偶尔高速行驶的多数家用车使用场景，在低速低负荷工况下，绝缘体的温度能够保持在450℃以上的自清洁温度区间，避免燃油不完全燃烧生成的积碳附着在电极和陶瓷表面；在高速高负荷工况下，绝缘体的温度不会超过950℃的早燃临界值，避免因为温度过高引发混合气提前点燃、导致发动机爆震损坏。接线端采用标准的螺杆式接线结构，能够匹配主流的高压点火线、独立点火线圈的连接端子，连接后有卡扣结构锁紧，不会因为发动机的持续振动导致接线松脱、点火中断。陶瓷体表面的标识区域清晰标注了热值、间隙、适配标准等信息，方便选型和安装时做核对，避免错装不匹配型号导致的发动机运行故障。

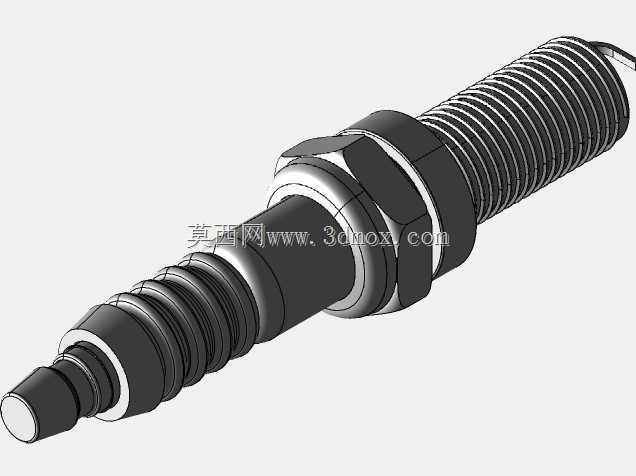

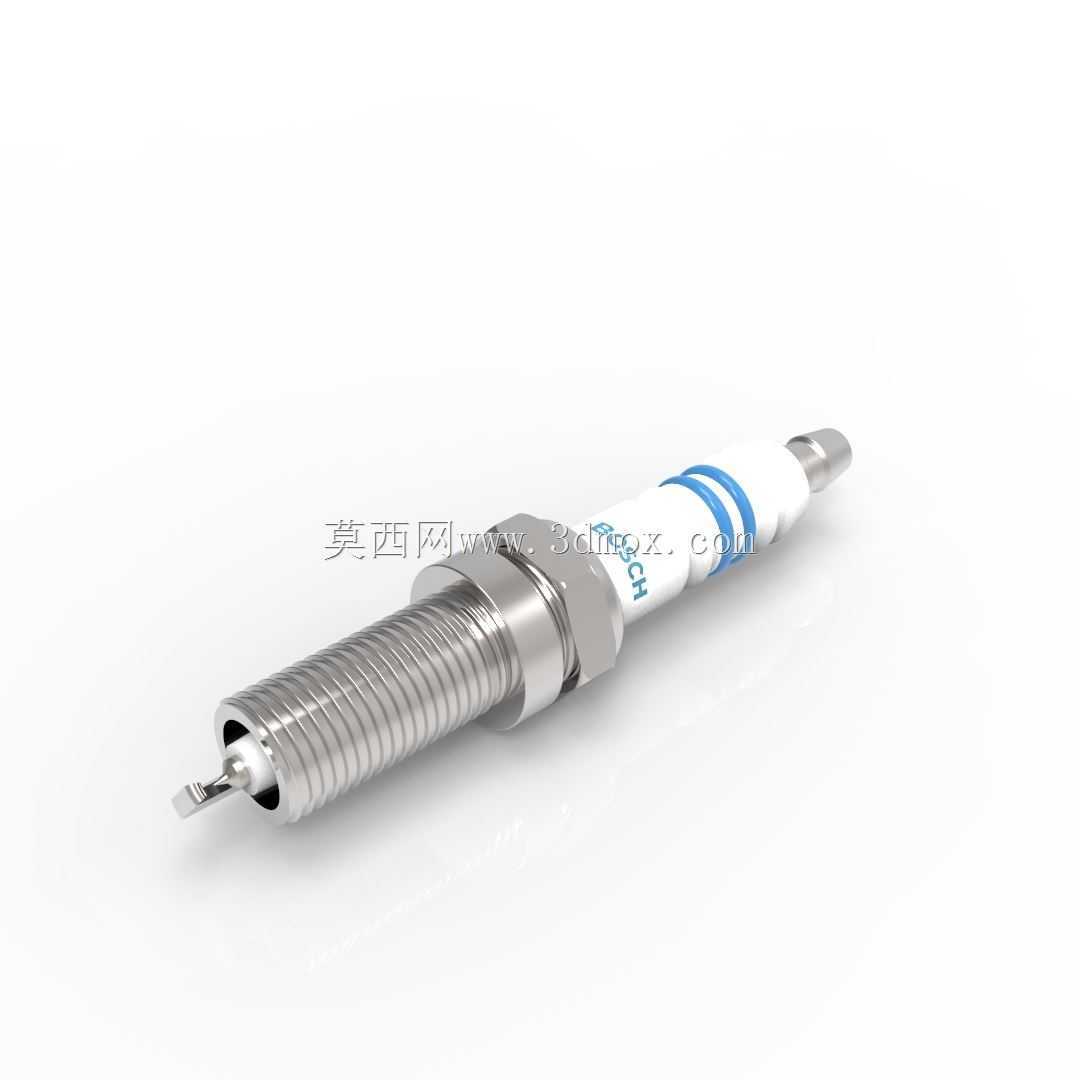

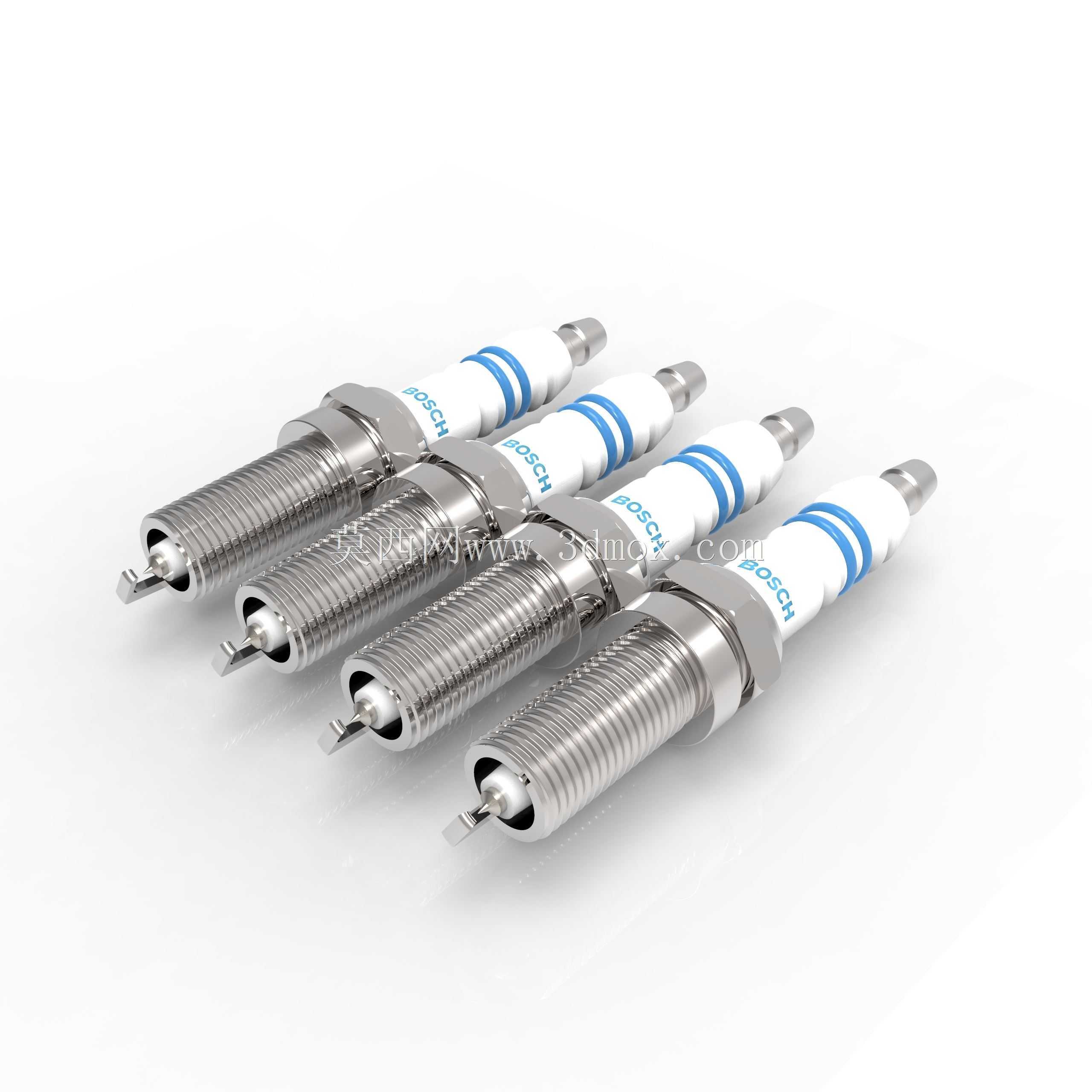

　　在做三维建模的过程中，每一处结构的尺寸公差都按照实际装车的要求做了设定，比如螺纹的公差等级按照6g精度制作，陶瓷体与壳体的配合过盈量控制在0.08-0.12mm区间，电极的同轴度公差控制在0.1mm以内，保证装配后点火间隙的均匀性。建模时还原了产品表面的所有细节，包括壳体上的滚花标识、陶瓷体上的品牌标识、电极端头的焊接痕迹，能够直接用于教学演示、维修培训、点火系统结构模拟等场景，也可以作为发动机整机装配建模时的标准配件调用，不需要再重新核对安装尺寸和配合边界。
