三角转子式万克尔发动机结构设计

　　在小排量轻量化动力单元的选型场景中，三角转子结构的万克尔发动机始终占据着特殊的应用位置，不同于传统往复式活塞发动机依靠曲柄连杆机构将活塞直线运动转化为旋转输出的结构逻辑，这类动力装置直接通过三角转子在型腔内的偏心旋转完成进气、压缩、做功、排气的完整循环，整体运动部件数量远少于同功率等级的往复式机型，在对动力单元体积、重量、振动水平有严格限制的场景下具备不可替代的结构优势。从实际应用场景来看，这类动力单元最早被尝试搭载在轻量化运动载具、小型航空模型、便携动力发电机组以及部分特种作业无人装备上，其高功率密度的特性可以在极小的安装空间内输出足够的动力，同时因为没有往复运动的活塞组件，整机运行时的振动量级远低于同功率的活塞发动机，能够有效降低配套设备的减震结构设计难度，减少动力输出端的振动冲击对配套精密部件的影响。

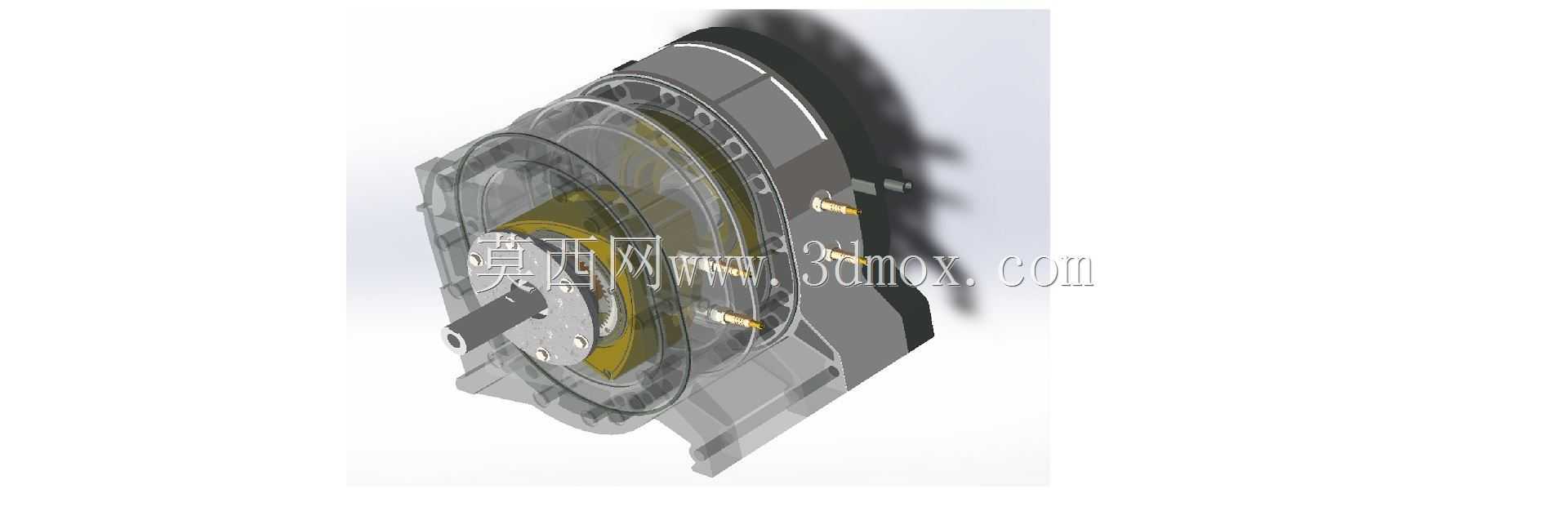

　　从结构功能特性来看，这套设计完整还原了万克尔发动机的核心工作逻辑：三角转子的三个弧面与缸体型面、前后端盖共同构成三个独立的可变容积腔室，随着转子在偏心轴上的旋转运动，三个腔室的容积周期性变化，依次完成四个工作冲程，偏心轴作为动力输出部件，其偏心轴颈与转子内孔的轴承配合段直接承接转子的驱动力，将行星式的旋转运动转化为定轴旋转输出。设计过程中需要重点考量的是转子顶点的密封件安装槽结构，密封片在弹簧预紧力作用下始终贴合缸体内壁，是保证各个腔室密封性能、避免工作介质窜漏的核心结构，密封槽的尺寸公差、表面粗糙度直接决定了密封片的工作寿命与整机压缩比的稳定性，建模过程中需要严格匹配密封件的安装尺寸，预留合理的热膨胀间隙，避免工作状态下热胀导致密封片卡滞或者间隙过大导致漏气泄压。

　　从设计思路的落地逻辑来看，整个结构的建模优先从缸体的双弧外旋轮线型腔入手，先确定偏心距、转子半径、偏心轴颈偏心量这些核心基础参数，再反向推导三角转子的型线尺寸，保证转子在整个旋转周期内三个顶点始终与缸体型面保持贴合，不会出现型线干涉或者密封间隙超标的问题。前后端盖的结构设计需要兼顾轴承安装位、冷却油道、进排气道的布置，端盖与缸体的结合面需要设计定位销孔与密封槽，保证装配后的同轴度与结合面密封性能，避免润滑油或者工作介质从结合面渗漏。转子内部的减重腔设计需要兼顾结构强度与轻量化需求，在保证转子高速旋转时结构刚度足够、不会出现形变的前提下，尽可能去除多余材料，降低转子的转动惯量，提升动力响应速度。

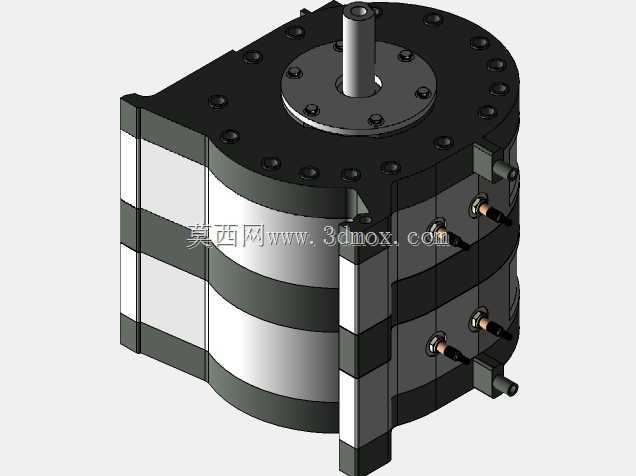

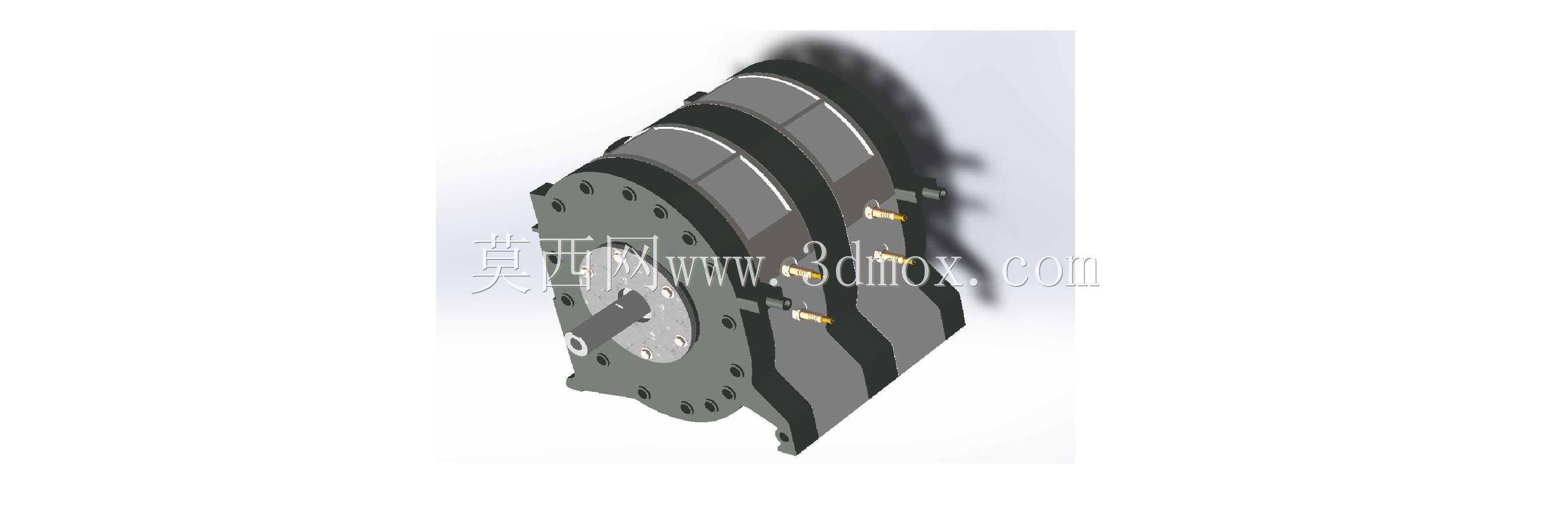

　　关于安装边界与外形尺寸的匹配，这套结构的整体外形近似扁圆柱体，动力输出轴从端盖中心位置伸出，安装法兰面设计在前端盖的外圈位置，安装孔位采用圆周均布的设计逻辑，能够适配不同角度的安装需求。进排气接口分别布置在缸体的两侧对应位置，接口尺寸匹配常规小排量动力单元的管路连接标准，不需要额外设计转接结构就可以直接对接进气过滤装置与排气消音组件。偏心轴的输出端采用标准的平键连接结构，能够直接对接联轴器、带轮或者齿轮传动组件，方便后续配套不同的负载设备。需要注意的是，因为转子采用偏心旋转的运动形式，整机设计中需要在偏心轴上配置对应的平衡配重块，抵消偏心旋转产生的离心力，降低运行时的振动水平，平衡块的安装位置与配重质量需要根据转子的质量分布、偏心距参数做精确匹配，建模过程中需要预留平衡块的安装空间，避免平衡块旋转时与周边壳体结构出现运动干涉。

　　在实际的结构验证过程中，这类旋转式发动机的冷却系统布置也需要重点考量，因为缸体不同位置的热负荷差异极大，做功冲程对应的缸壁区域热负荷远高于进排气区域，建模时需要在缸体壁面内布置合理的冷却流道，保证冷却液能够充分覆盖高热负荷区域，避免局部过热导致的型线变形、密封件加速磨损等问题。润滑系统的设计则采用计量式机油喷射结构，直接向缸壁、转子密封片、轴承配合位置喷射定量润滑油，在保证运动部件润滑充分的前提下，避免过量机油进入燃烧室导致的积碳问题。整个结构的装配逻辑遵循从内到外的顺序，先将轴承压装到转子内孔与端盖轴承位，再将转子套装到偏心轴上，依次安装前后端盖、密封组件、外部附件，所有配合面的公差需要根据工作状态下的热膨胀量做合理设定，保证冷热状态下都能保持合适的配合间隙。
