医用腔道清洁操作手持器械结构设计

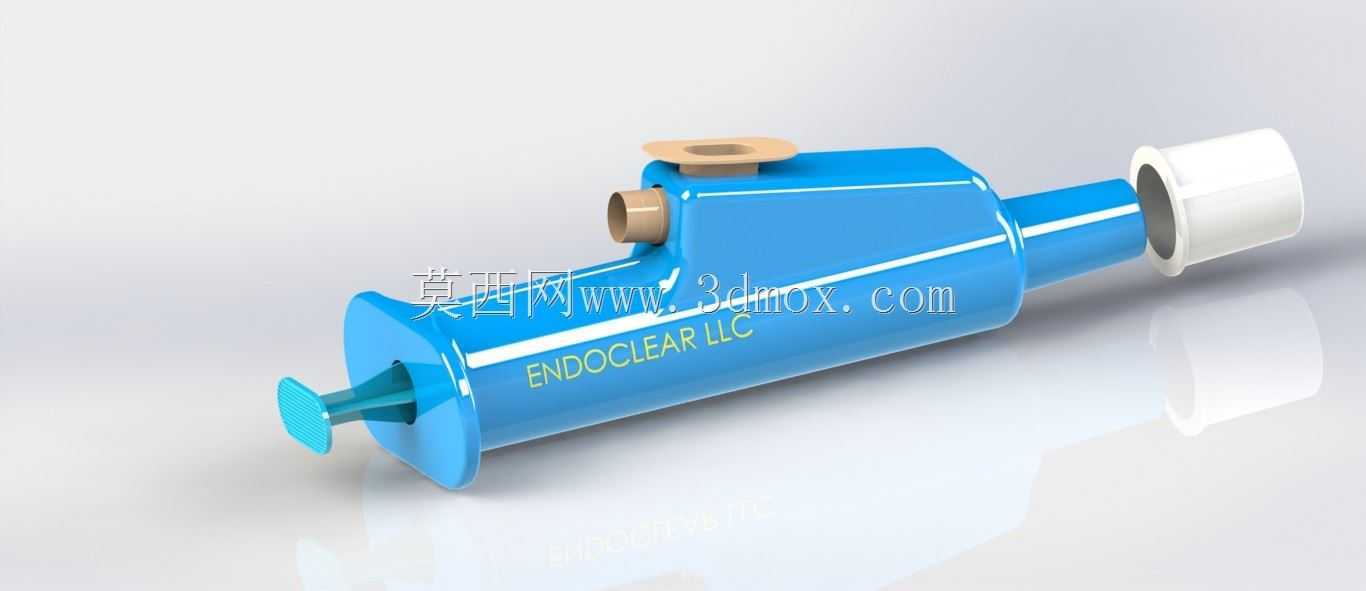

　　该手持器械主要面向临床腔道清洁类操作场景设计，适配内镜检查前的腔道预处理、术中分泌物清理等操作需求，整体采用单手握持的长筒式布局，主体外壳选用医用级蓝色注塑材质，表面做高光顺滑处理，避免操作中剐蹭腔道软组织，同时醒目的蓝色也能在临床操作中快速识别器械类别，降低交叉混用的风险。器械尾端设置白色软质对接套，采用锥面过盈配合结构，可快速匹配标准负压吸引管路，对接后可承受常规临床负压值不出现脱管、漏气问题，对接套边缘做圆弧翻边处理，既提升管路插接时的导向性，也能避免锐边划伤医护人员手套。器械前端设置蓝色推杆式控制阀，采用拇指按压操作逻辑，推杆与主体内部的阀芯做直连传动，按压行程控制在8mm范围内，

　　医护人员单手握持时仅需拇指小幅动作即可完成负压通断的控制，无需调整握持姿态，适配长时间操作的手部发力习惯，降低操作疲劳度。主体侧方设置两个同轴布置的金属色插接端口，上方端口为带法兰边的快插结构，可对接清洁液输送管路，法兰边的限位结构可避免管路插接过深堵塞内部流道，下方侧端口为直插式结构，可根据操作需求对接辅助给药或者采样管路，两个端口的轴线与主体轴线呈垂直布置，避免管路干涉握持区域。主体侧面印刷的标识区域采用凹陷式填色工艺，避免长期消毒擦拭后标识脱落，标识内容可标注器械规格、流向标识等临床必要信息。从安装边界来看，器械主体总长控制在180mm范围内，最大外径32mm，握持区域做1.2°的微锥度设计，贴合手掌握持时的弧度，

　　侧方两个插接端口的外伸长度不超过12mm，避免操作中剐蹭患者体表或者周边手术铺巾。内部流道采用变径设计，靠近前端操作头的流道直径收窄至6mm，提升负压吸引时的流体流速，靠近尾端对接套的流道直径扩大至12mm，降低大块分泌物堵塞流道的概率，流道内壁做抛光处理，粗糙度控制在Ra0.8以下，减少污物残留，便于术后清洗消毒。前端操作头与主体采用卡扣式连接，可根据不同临床场景更换不同直径的操作端头，卡扣的卡接力设置在15N，既可以保证操作中端头不脱落，也可通过单手拔插完成端头更换，无需额外工具。器械整体的重量控制在45g以内，避免长时间单手握持带来的手部负担，所有外露的边角均做R1.5以上的圆角处理，无尖锐棱角，符合医用器械的安全设计要求。

　　在结构设计阶段，重点考虑了注塑成型的工艺性，主体外壳采用上下两半壳卡扣加超声焊接的装配方式，两半壳的分型面设置在主体侧面的中心线上，避免分型面出现在握持接触区域或者流道内壁，焊接筋的宽度设置在0.8mm，保证焊接强度的同时避免溢料影响外观或者内部流道尺寸。侧方的两个插接端口采用嵌件注塑的方式与主体外壳结合，嵌件与塑料的结合面设置环形凹槽，提升结合强度，避免高压通液时出现渗漏问题。尾端的白色对接套采用软质PVC材质，通过二次注塑与主体硬壳结合，软硬结合的位置做过渡圆角，避免反复弯折对接管路时出现应力开裂。前端的推杆控制阀内部设置复位弹簧，弹簧采用医用级不锈钢材质，弹簧力设置在3N，保证拇指按压时的反馈力度清晰，松开后可快速复位切断负压，推杆与主体的配合间隙控制在0.1mm，配合位置设置硅胶密封圈，避免负压泄漏或者清洁液溢出。
