3×3阵列式18650锂电池收纳固定托架

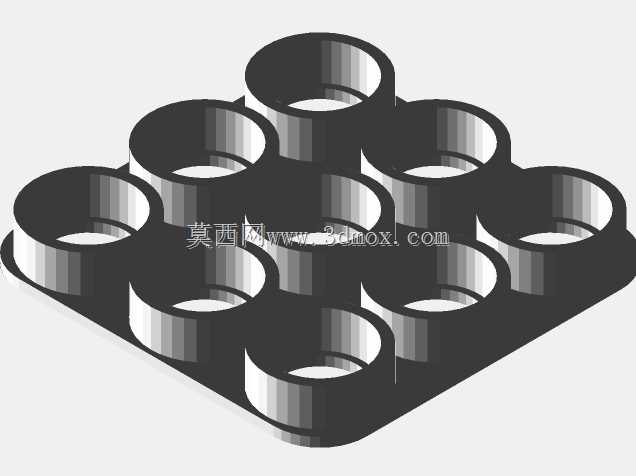

　　日常电子设备调试、锂电池组预组装、桌面零散电芯收纳场景中，18650规格圆柱锂电池的规整存放一直是一线装配人员常遇到的实操问题——散放的电芯容易出现正负极误接触短路、表面绝缘层被桌面尖锐物划伤、不同容量批次电芯混放错拿的情况，这款3×3阵列排布的电池托架正是针对这类小批量电芯收纳需求设计的定位固定件。从结构设计逻辑来看，托架整体采用平板式基座加环形定位凸台的组合结构，九个环形定位孔按照三行三列等距排布，每个定位孔的内径匹配18650电芯的标准外径，孔壁设置了微小的拔模斜度，既可以保证电芯插入时顺畅不卡滞，又能依靠塑料件本身的轻微弹性抱紧电芯侧壁，避免电芯在托架内晃动甚至脱落。基座部分的厚度控制在2mm，在保证整体结构刚性、

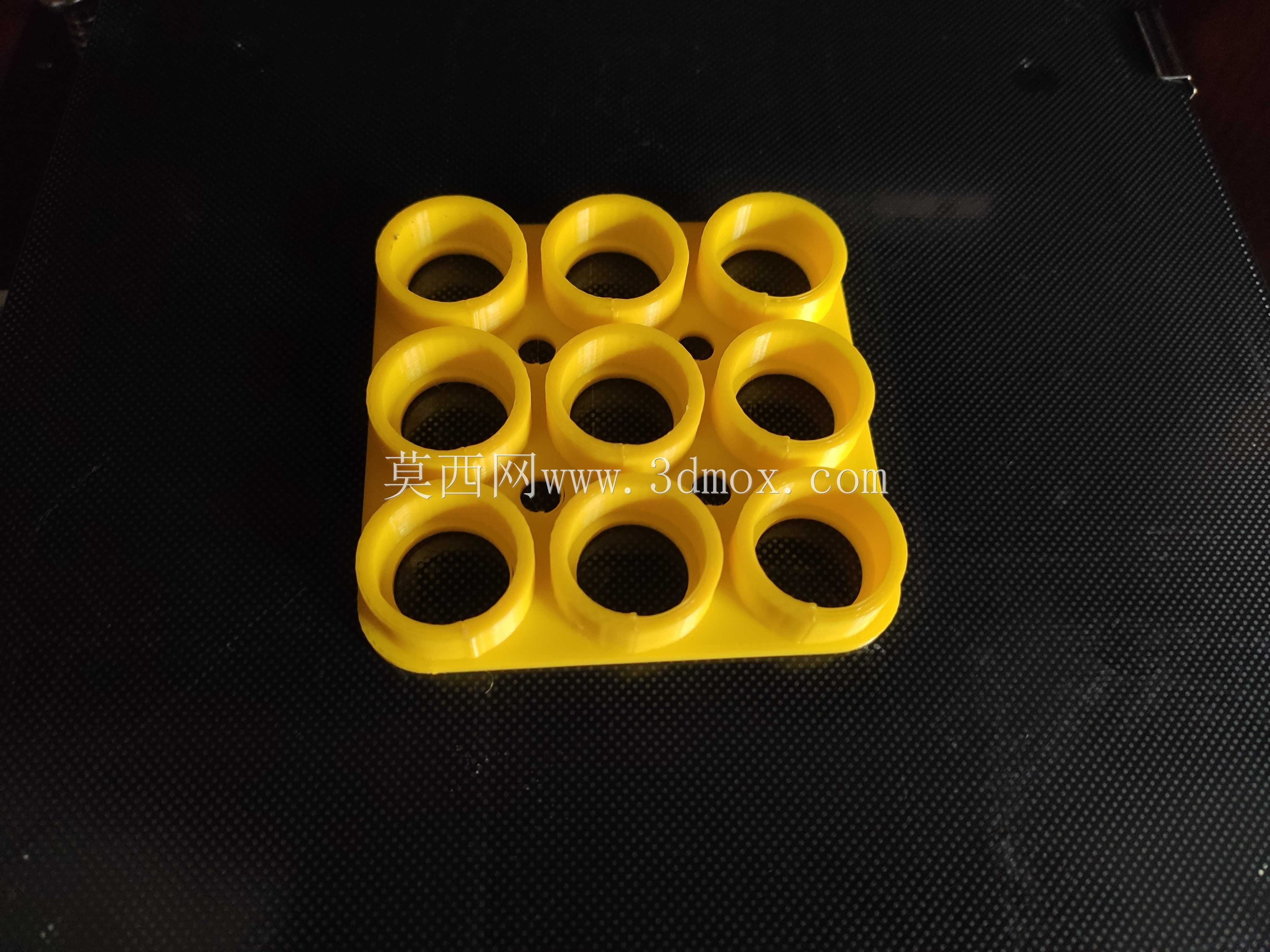

　　不会因为频繁取放电芯出现基座翘曲变形的前提下，尽可能压缩了托架整体的占用高度，多个同规格托架叠放时也不会出现卡位干涉，适合在工具柜、装配工作台的层板上多层堆叠存放。相邻两个定位孔之间预留了均匀的间隙，这个间隙尺寸经过实际装配验证，既可以避免相邻电芯的外壁直接接触，减少电芯之间的热量传递，也能给操作人员的手指留出足够的取放空间，取放电芯时不需要额外借助镊子等工具，直接用手指捏住电芯外露的上端部分就能轻松插拔。托架的边角位置都做了圆弧过渡处理，没有尖锐的直角毛刺，不管是3D打印快速打样验证，还是后续开模做批量注塑生产，都能减少应力集中点，降低零件受外力冲击时出现边角开裂的概率。从实际使用场景出发，

　　这款托架不仅可以用于桌面零散电芯的临时收纳，在小容量锂电池组的预组装工序中，也可以作为电芯定位工装使用——将分选好的九颗电芯依次插入托架的定位孔中，就能快速保证电芯之间的间距一致，后续进行镍片焊接时不需要额外反复调整电芯位置，能有效提升小批量电池组的装配效率。托架的底部没有做全封闭设计，每个定位孔的下端都是贯通结构，一方面可以减少生产时的材料消耗，另一方面如果电芯表面沾有少量电解液残留或者灰尘，贯通的孔位可以让杂物直接从孔底掉落，不会在托架内部积存，日常清洁时只需要用高压气枪吹扫就能完成清理，维护成本很低。在安装边界方面，这款托架的整体外轮廓尺寸适配常规的工具抽屉分格尺寸，不需要额外做固定结构就能直接平稳放置在工作台面上，

　　如果需要将托架固定在墙面或者设备侧壁上，基座四个角的平面区域也预留了足够的螺丝安装位，可以根据实际使用需求加装自攻螺丝完成固定，不会因为打孔位置和定位孔产生干涉。针对不同使用场景的温度需求，托架的壁厚设计也考虑了常用工程塑料的成型特性，不管是采用PLA材料做3D打印的临时使用件，还是采用ABS、PC等阻燃工程塑料做批量生产的正式工装，都能在保证结构强度的前提下顺利成型，不会出现壁厚不均导致的缩痕、填充不足等成型缺陷。在电芯固定的可靠性设计上，每个环形定位凸台的高度经过反复调试，既不会因为凸台过高导致电芯插入后外露长度过短、影响后续焊接接线操作，也不会因为凸台过矮导致电芯插入深度不足、容易出现倾斜歪倒的情况，当电芯完全插入定位孔后，电芯的正极端会露出统一的高度，方便操作人员快速识别电芯的极性朝向，减少装反电芯的操作失误。
