带安装支架的活塞连杆组件结构设计

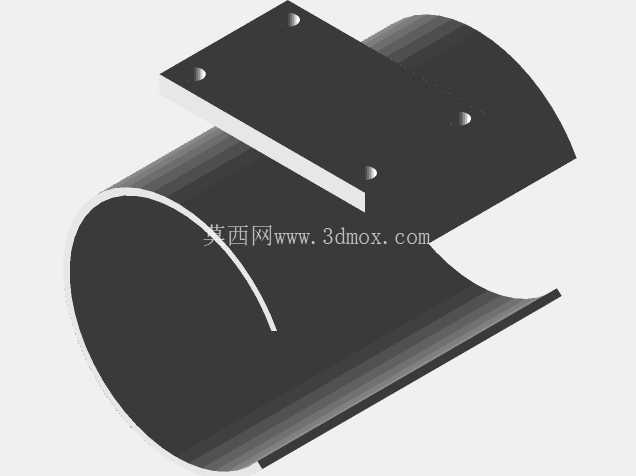

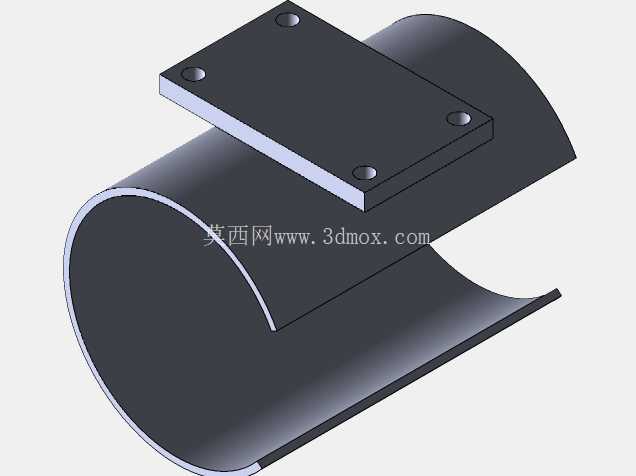

这套活塞组件的三维结构，核心服务于往复式动力转换场景，不管是小型内燃机、气动执行缸还是专用液压作动筒的前期方案验证，都能直接作为结构参考基底。做这类结构设计的时候，最先要卡的是安装边界，图里的顶部安装板是直接对接缸盖或者设备安装基面的，四个安装孔的孔位公差、孔边距都留了足够的紧固件安装空间，不会出现螺栓打紧时和缸壁干涉的问题，安装板和缸筒外壁的贴合面做了整面贴合设计，没有多余的凸台，能保证装配后的同轴度误差控制在合理范围内，避免活塞往复运动时出现偏磨。

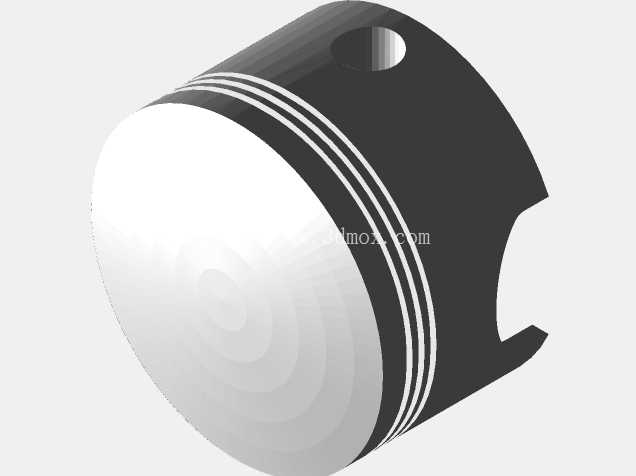

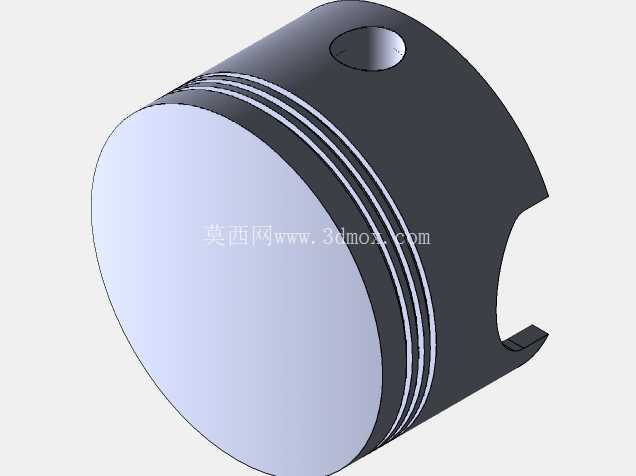

活塞本体的裙部做了适配缸径的圆弧修型，不是正圆结构，这是考虑到工作状态下热膨胀的变形量，常温装配时预留的椭圆度余量，能让活塞在工作温度下和缸壁保持均匀的贴合间隙，既不会因为间隙过大出现窜气、泄压，也不会因为间隙过小导致热态卡滞。活塞侧面的销孔是和连杆小头对接的位置，孔内预留了卡环槽的位置，能限制活塞销的轴向窜动，避免销子脱出刮伤缸壁。

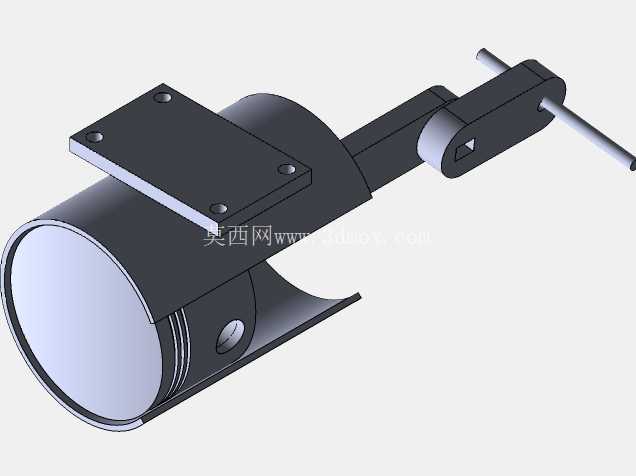

和活塞对接的连杆部分，做了弯折的结构避让，不是直杆形态，这是为了适配特定安装空间下的曲轴或者摆杆运动轨迹，当活塞做直线往复运动时，连杆的摆动行程不会和缸筒端部、安装支架产生运动干涉，连杆末端的铰接孔做了衬套安装位的预留，能直接压装耐磨衬套，降低铰接位置的磨损速率，延长组件的维护周期。侧边伸出的操纵杆结构，是针对手动调试或者应急操作场景设计的，在动力输入中断的情况下，可以通过扳动这个杆体带动活塞移动，完成设备的复位或者调试动作，杆体的直径和伸出长度都经过受力校核，手动扳动时不会出现杆体弯曲变形的问题。

设计过程中，所有的圆角过渡都做了应力释放处理，没有尖锐的直角结构，尤其是活塞和连杆的连接位置、安装板和缸筒的焊接（或者螺接）位置，都做了R角过渡，避免交变应力作用下出现应力集中导致的结构断裂。缸筒端部的开口位置做了加厚处理，能承受活塞运动到行程端点时的冲击载荷，不会因为长期撞击出现端口变形。

从实际应用的角度看，这套结构可以直接改型适配到小型燃油动力设备、气动夹紧装置、液压顶升机构里，不同场景下只需要调整活塞环槽的数量、安装板的孔位尺寸、连杆的长度参数，就能快速适配不同的缸径和行程要求。做三维建模的时候，所有的配合面都留了合理的公差带，活塞和缸壁的间隙、活塞销和销孔的过渡配合、连杆铰接孔的间隙配合，都符合通用机械加工的精度要求，不需要二次调整就能直接导出工程图进行加工。另外，整个组件的拆装顺序也在结构设计时做了考量，不需要特殊工具就能完成活塞销的拆卸、连杆的分离，日常维护时可以快速更换密封件、耐磨衬套这类易损件，降低后期的运维成本。
