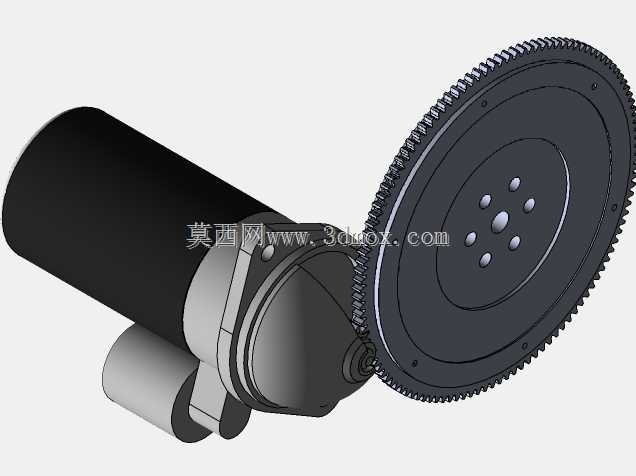

汽车发动机起动机与飞轮啮合试验装置

　　这套装置主要面向发动机起动系统的性能验证场景，在车用动力总成的研发、出厂校验环节，承担起动机与飞轮齿圈啮合动作的模拟测试工作，可复现发动机冷启动、热启动、多次重复起动等实际工况下的部件配合状态，排查起动机驱动齿轮打齿、啮合不到位、回位卡滞等常见故障。从结构设计来看，装置直接还原了起动机在实车上的安装匹配关系，驱动端的齿轮参数完全匹配对应排量发动机的飞轮齿圈模数、压力角与齿顶高，啮合行程的限位结构按照实车起动机的电磁开关顶出行程做了等比例还原，测试时可直接观测齿轮啮合的切入角度、接触印痕，验证齿侧间隙是否处于合理区间。设计过程中优先考虑了安装边界的通用性，起动机的安装法兰定位孔按照主流乘用车起动机的安装尺寸做了适配，

　　飞轮端的支撑座可适配不同直径的飞轮总成，中心高的调节范围覆盖120mm到220mm区间，可满足四缸、六缸等不同机型起动机的匹配测试需求。装置的驱动部分保留了起动机的直流电机本体、电磁吸合机构与单向离合器结构，测试时可直接接入对应电压的直流电源，模拟实车通电后的齿轮推出、啮合、带动飞轮旋转的完整动作过程，飞轮侧预留了扭矩、转速传感器的安装位，可同步采集起动过程中的峰值扭矩、飞轮起动转速、齿轮啮合冲击载荷等关键参数。外形结构上，整套装置的横向安装尺寸控制在600mm以内，纵向尺寸不超过350mm，不需要额外搭建大型测试台架，可直接放置在实验室工作台面上使用，各部件的连接位置都做了拆装快换设计，更换不同型号的起动机或飞轮时，

　　不需要重新加工转接件，仅需调整安装座的固定螺栓位置即可完成适配。在功能设计上，装置还考虑了重复测试的耐久性验证需求，支撑结构采用加厚铸铁材质，可承受起动过程中数百牛米的瞬时冲击载荷，齿轮啮合区域预留了润滑脂加注通道，可模拟实车润滑状态下的长期啮合磨损情况，为起动机的齿轮寿命、电磁开关可靠性验证提供稳定的测试载体。
