道格拉斯F3D天空骑士纸模结构设计

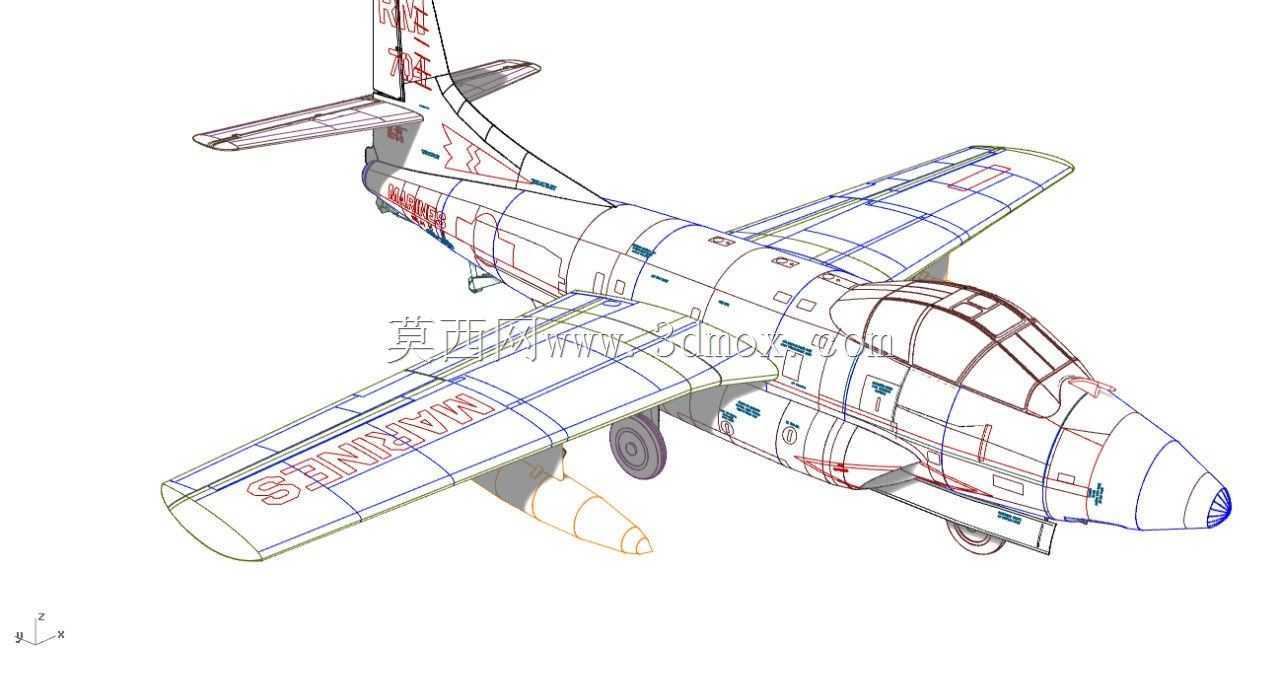

　　本次呈现的道格拉斯F3D Skyknight纸模结构，完整还原了这款早期舰载喷气式夜间战斗机的整机外形与核心结构特征，建模过程中优先参考了实机的气动布局与舰载适配特性，所有曲面过渡、部件衔接都严格对照实机测绘比例进行还原。从实际应用场景来看，这类等比例缩小的纸模既可以作为航空科普教学的具象教具，帮助学习者快速理解初代喷气舰载机的气动布局逻辑、机身结构分区，也可作为航空模型爱好者的手工制作素材，通过裁切、折叠、粘接的过程直观感受飞行器的结构组成逻辑。

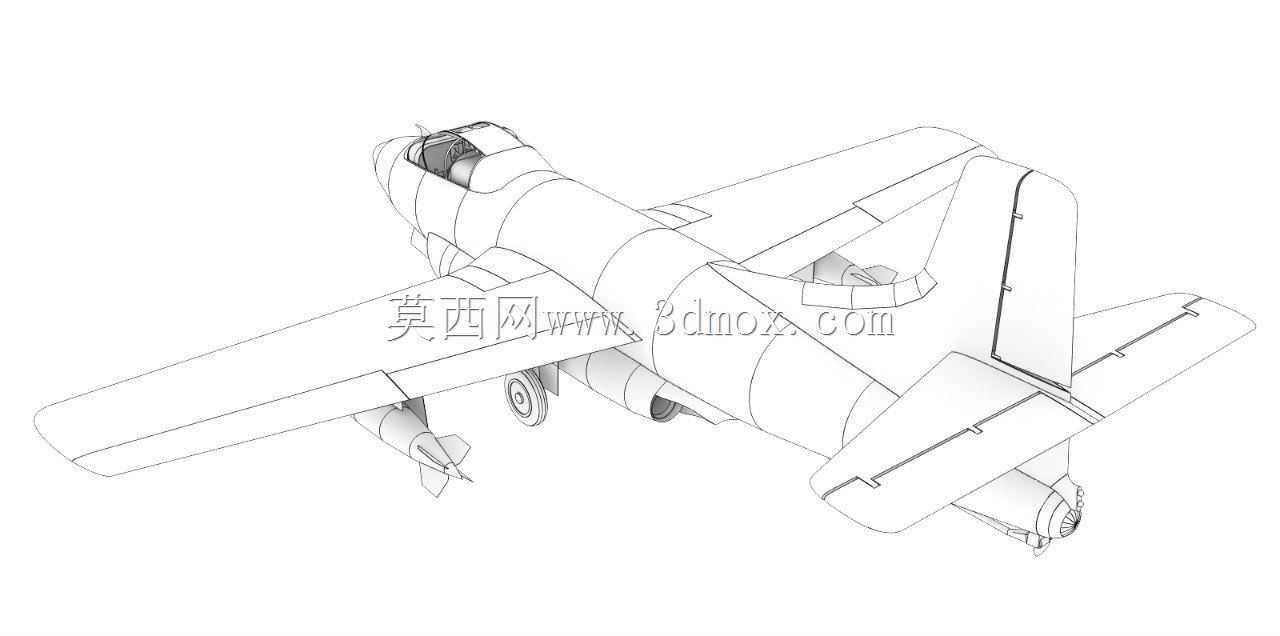

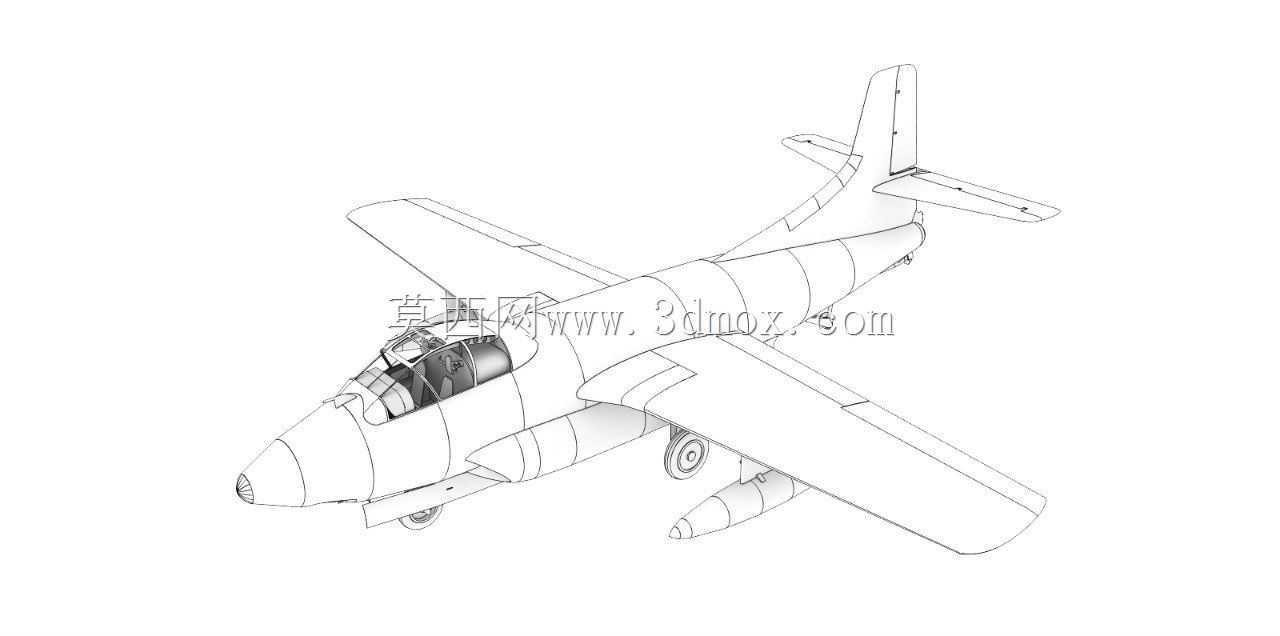

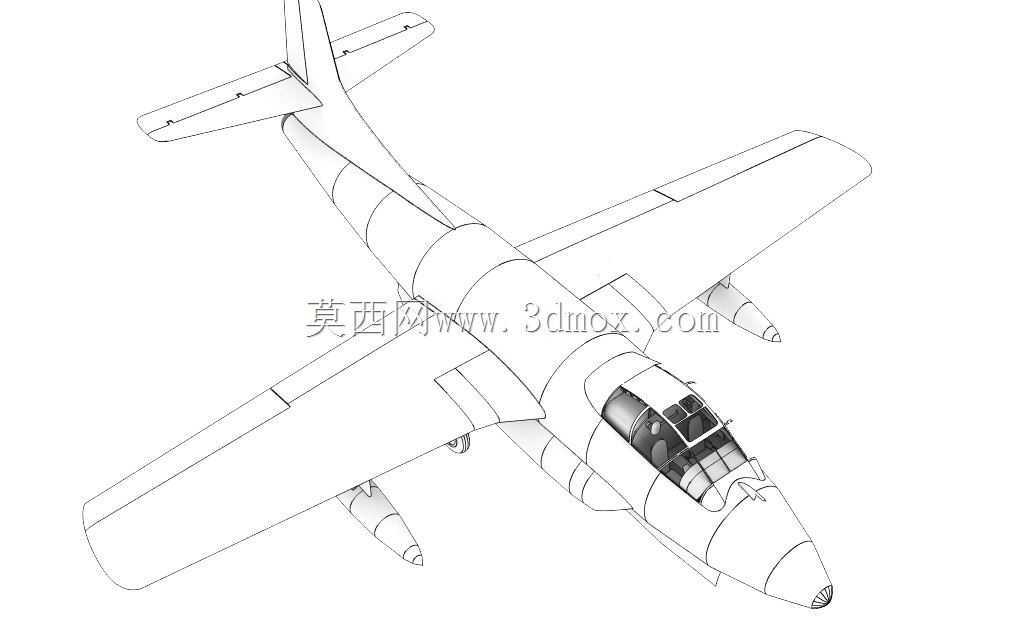

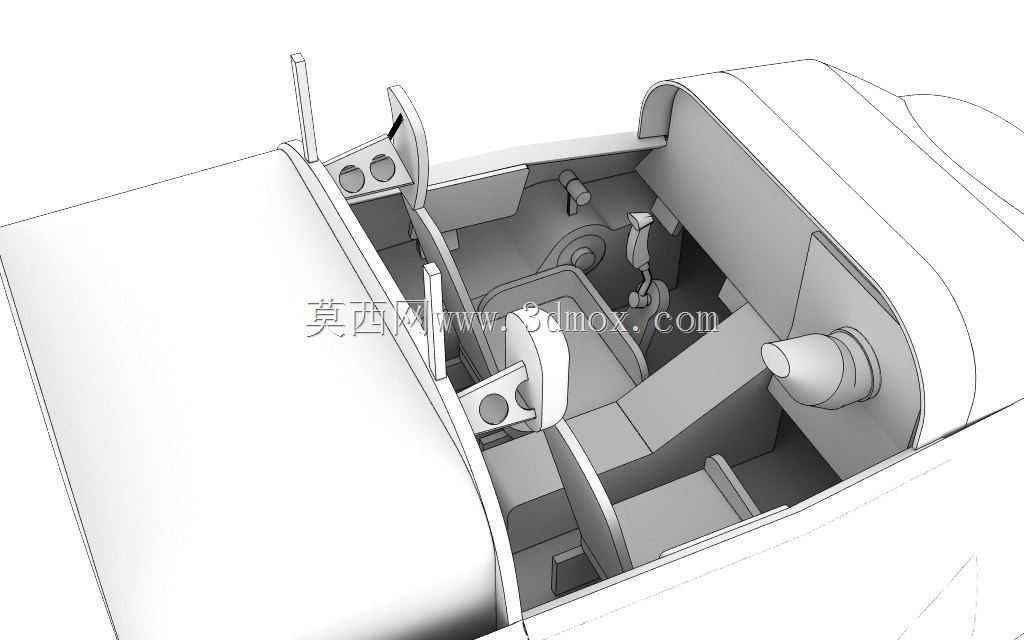

　　在功能特性还原上，模型完整保留了F3D的平直翼布局、并列双座座舱、翼下吊舱、尾翼构型等核心识别特征，机身分段的折痕设计完全匹配纸材的弯折特性，避免出现小曲率半径弯折导致的纸材开裂问题，同时兼顾了成型后的外形挺度，无需额外内部支撑即可保持整机外形轮廓。设计过程中首先对实机的三维扫描点云数据进行等比例缩放，分别适配1:48与1:33两个主流纸模制作比例，针对纸材的厚度特性对所有插接边、折叠边预留了0.1-0.2mm的公差余量，避免粘接时出现部件错位、接缝过大的问题。

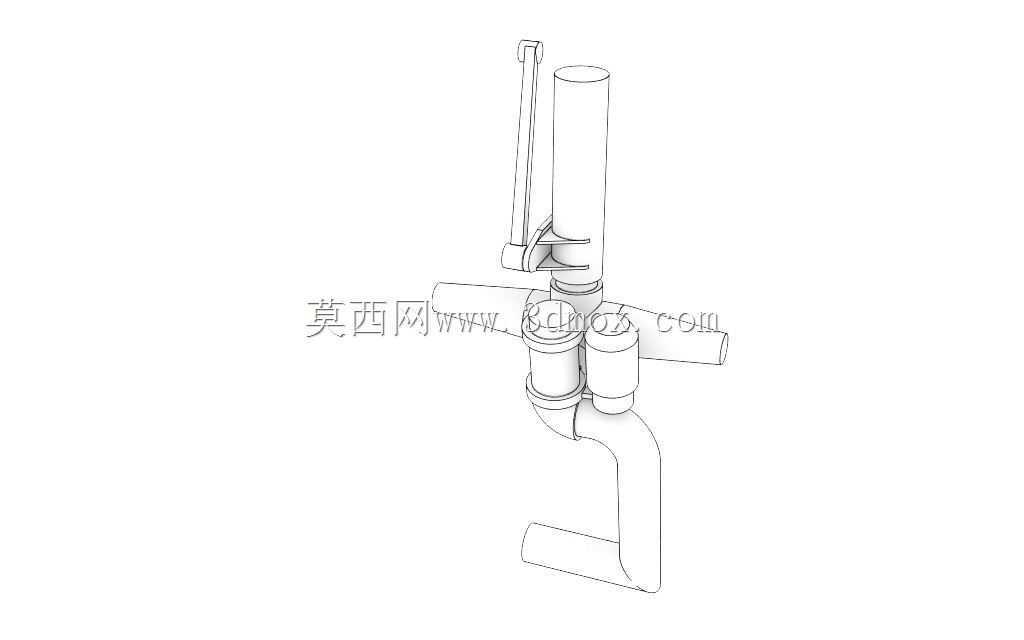

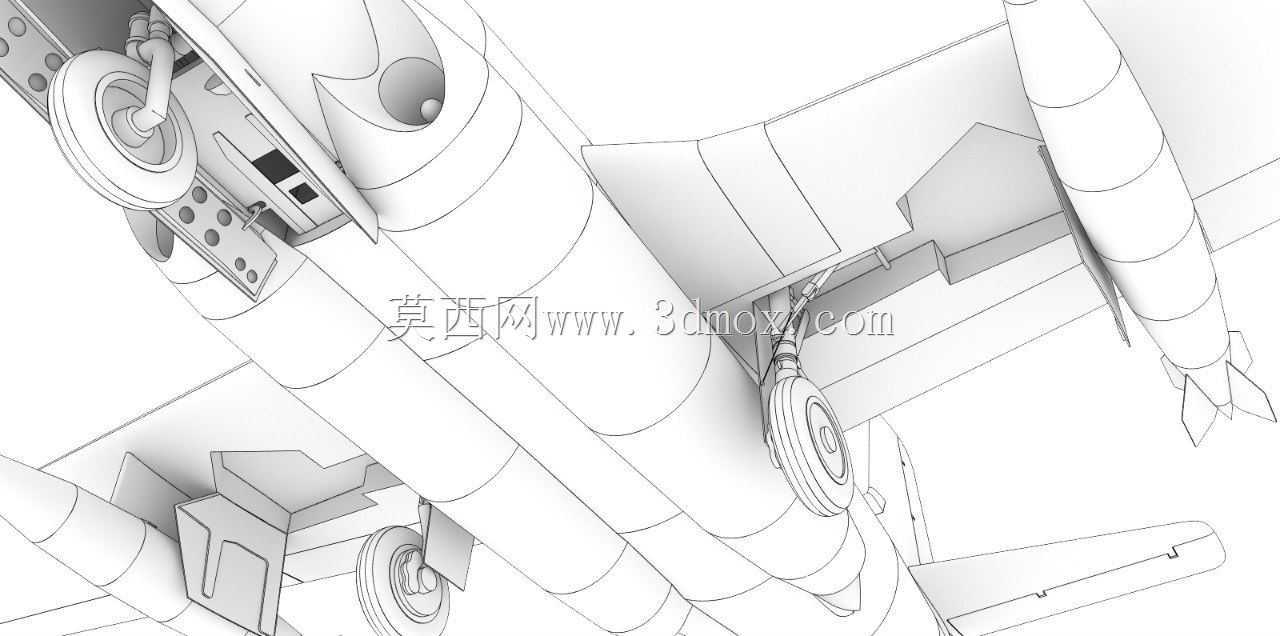

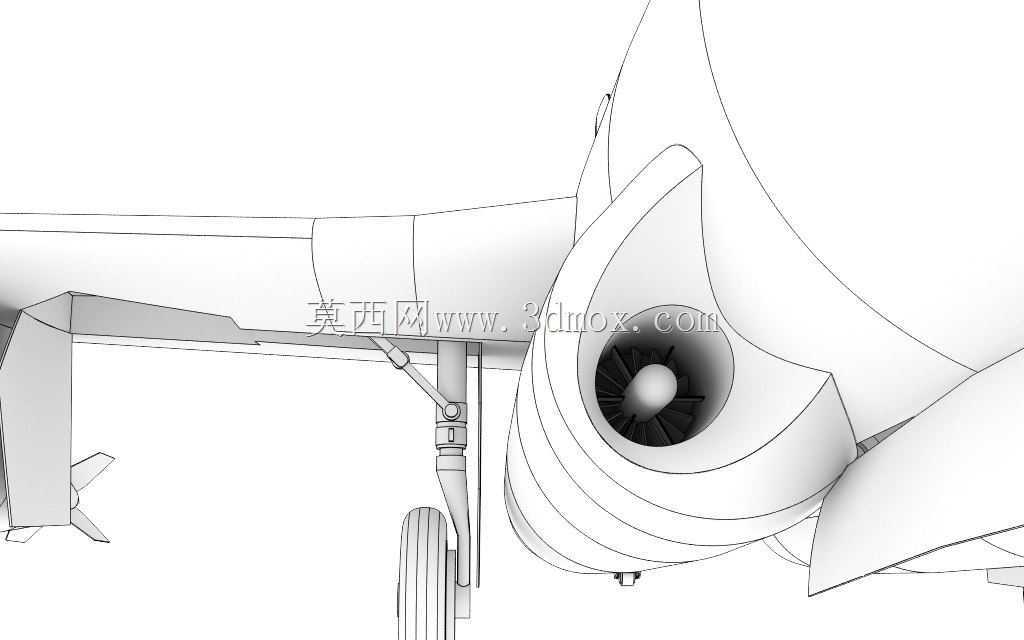

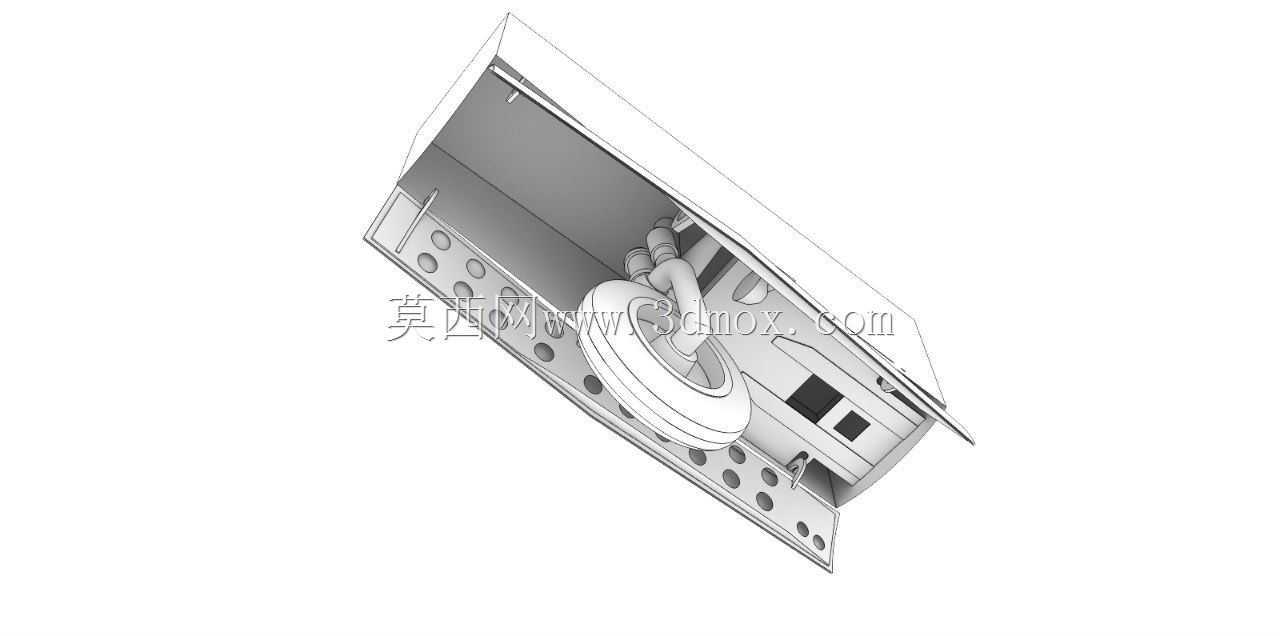

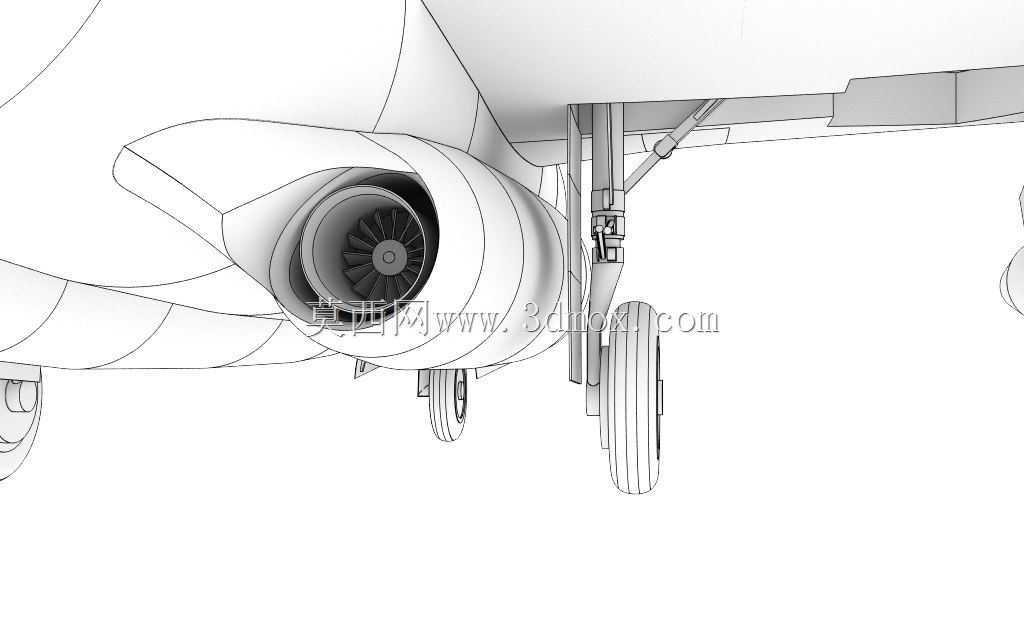

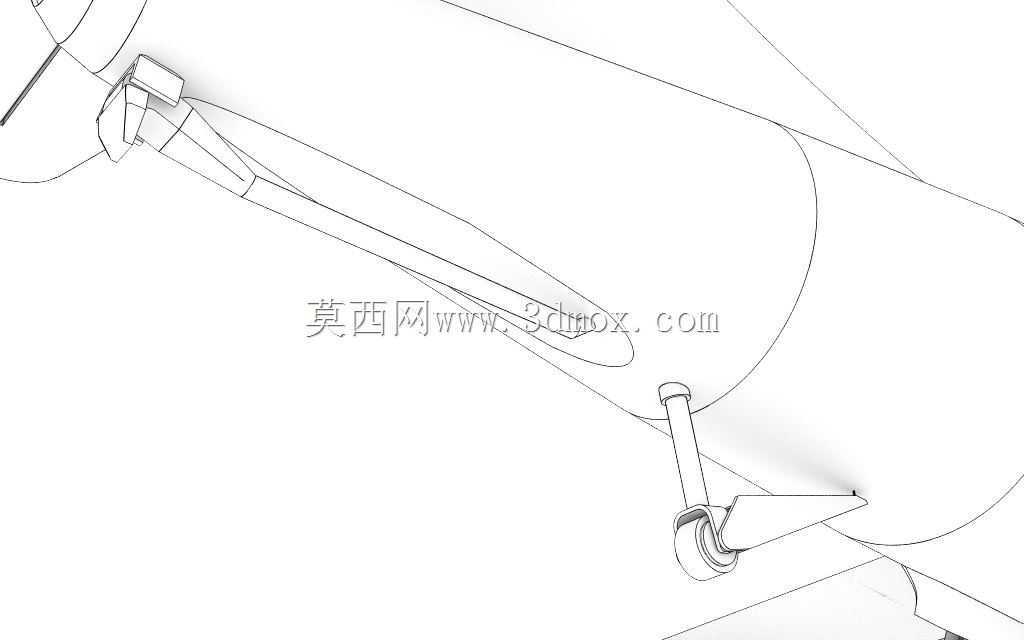

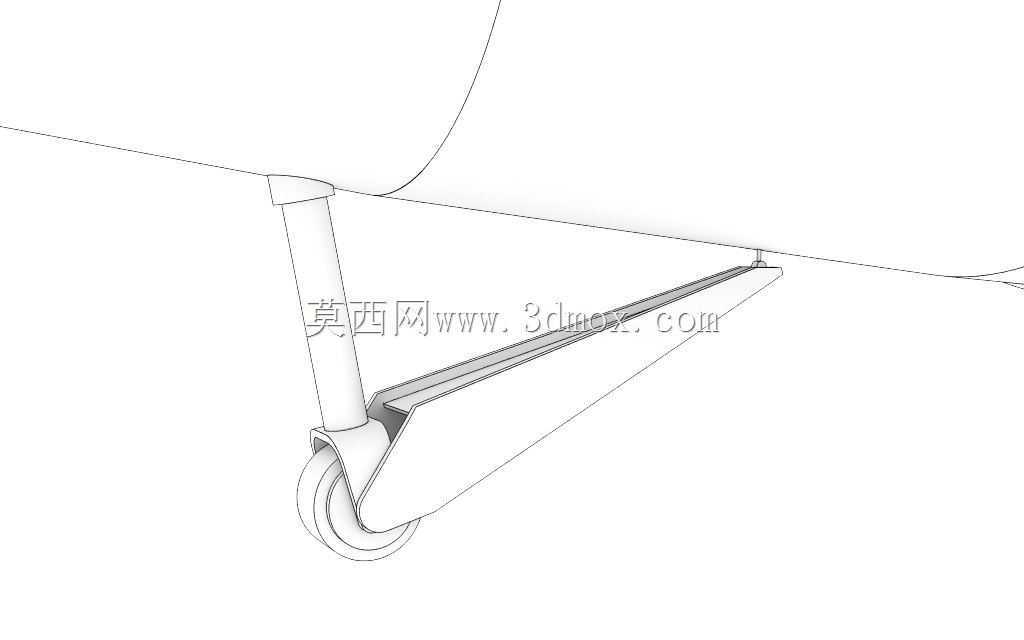

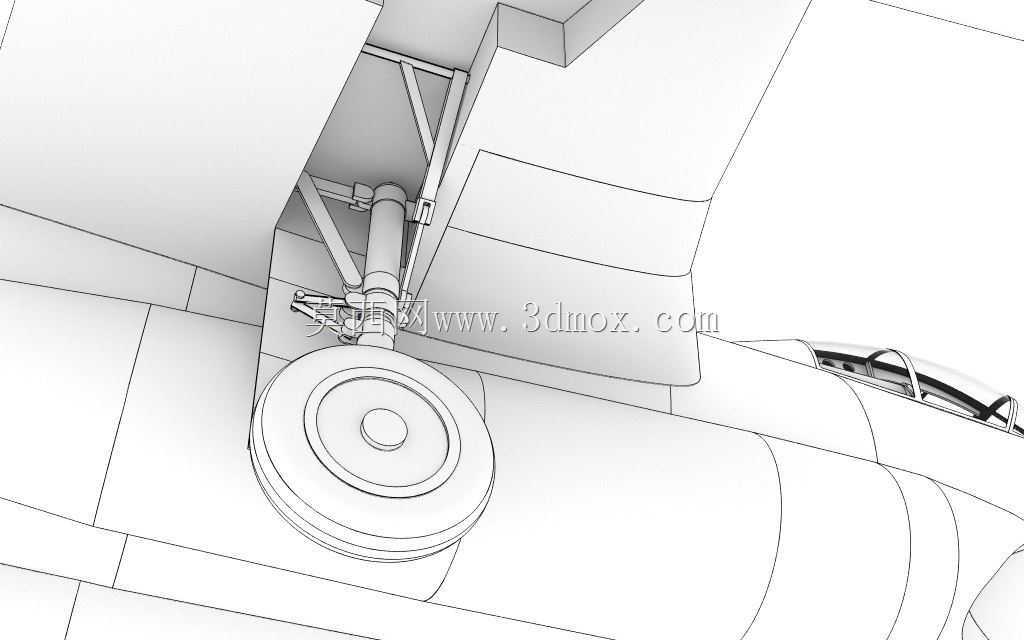

　　外形尺寸方面，1:48比例版本成型后机身长度约310mm，翼展约375mm，垂尾顶端高度约95mm，1:33比例版本成型后机身长度约450mm，翼展约545mm，垂尾顶端高度约138mm，两个版本的部件排版都充分考虑了常规A4、A3幅面纸张的打印边界，所有部件都排布在标准打印幅面内，无需特殊幅面纸张即可完成制作。安装边界上，模型的起落架部分做了结构强化设计，粘接完成后可平稳放置在水平台面上，主起落架与前起落架的接地位置完全匹配实机的重心投影范围，不会出现放置后前倾、侧翻的问题；翼下的副油箱吊舱、尾翼的安定面、座舱的透明区域都做了分件处理，既降低了单一部件的折叠难度，也能保证成型后各部件的相对位置精度。

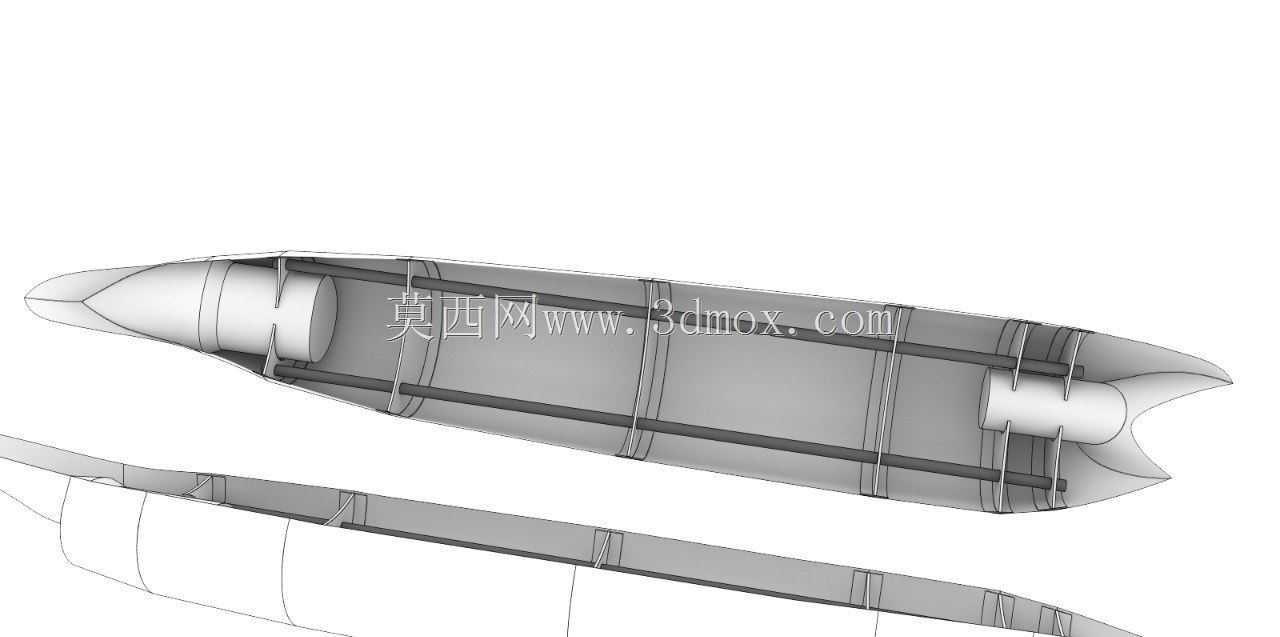

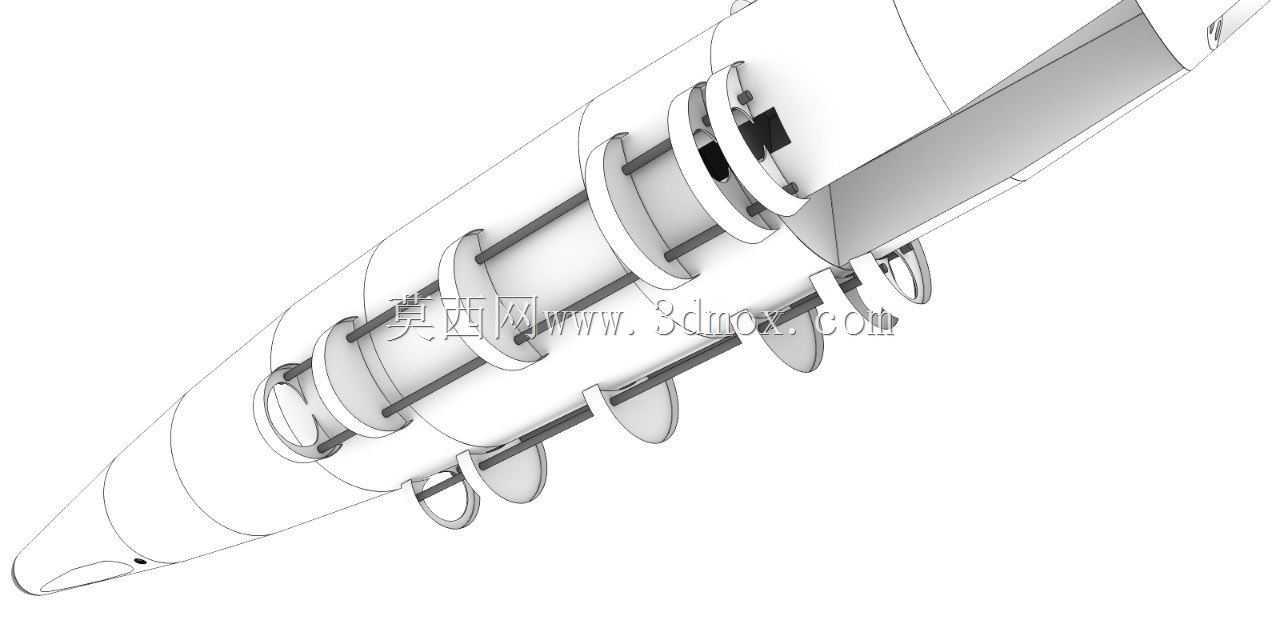

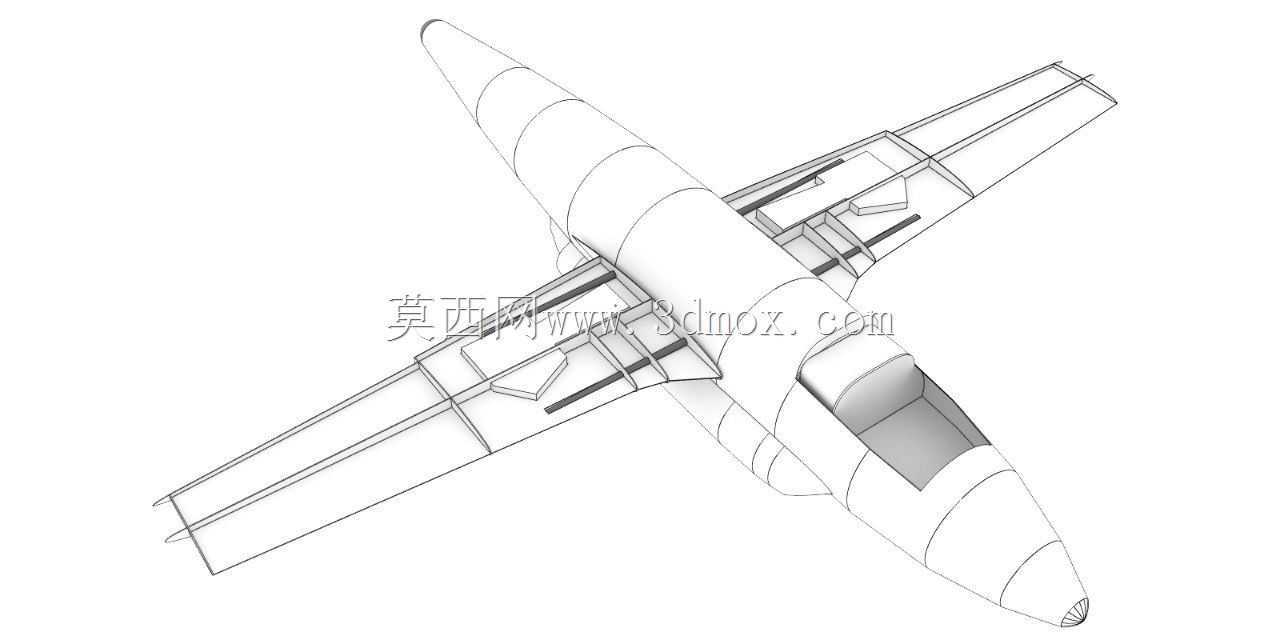

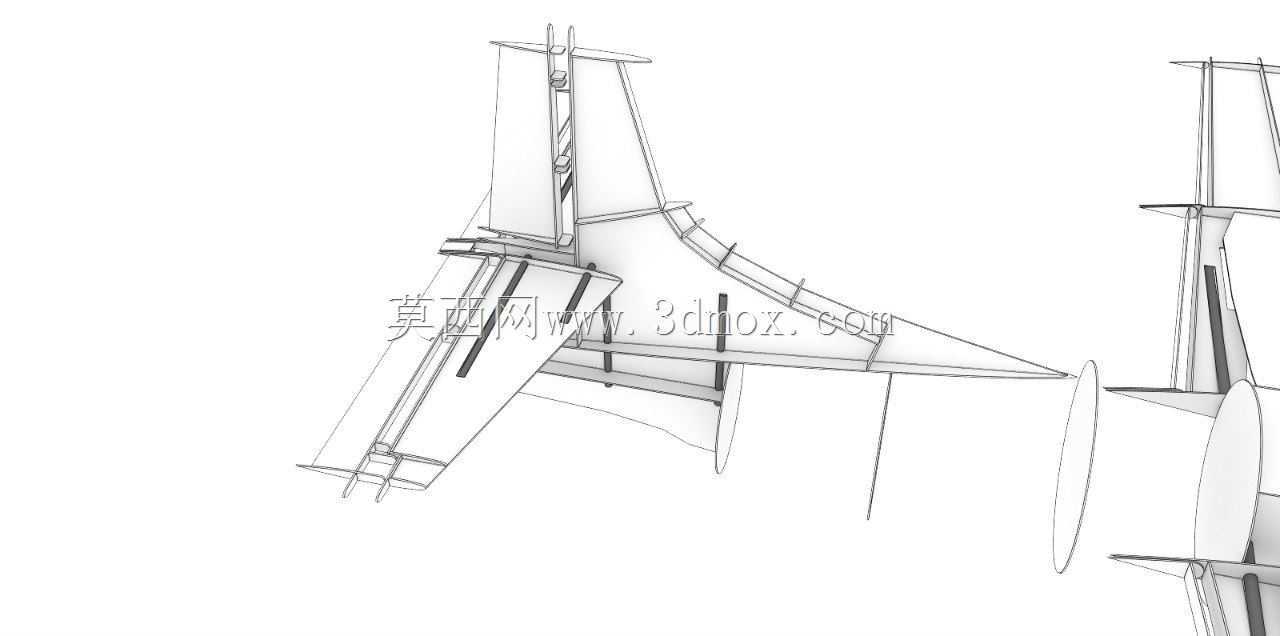

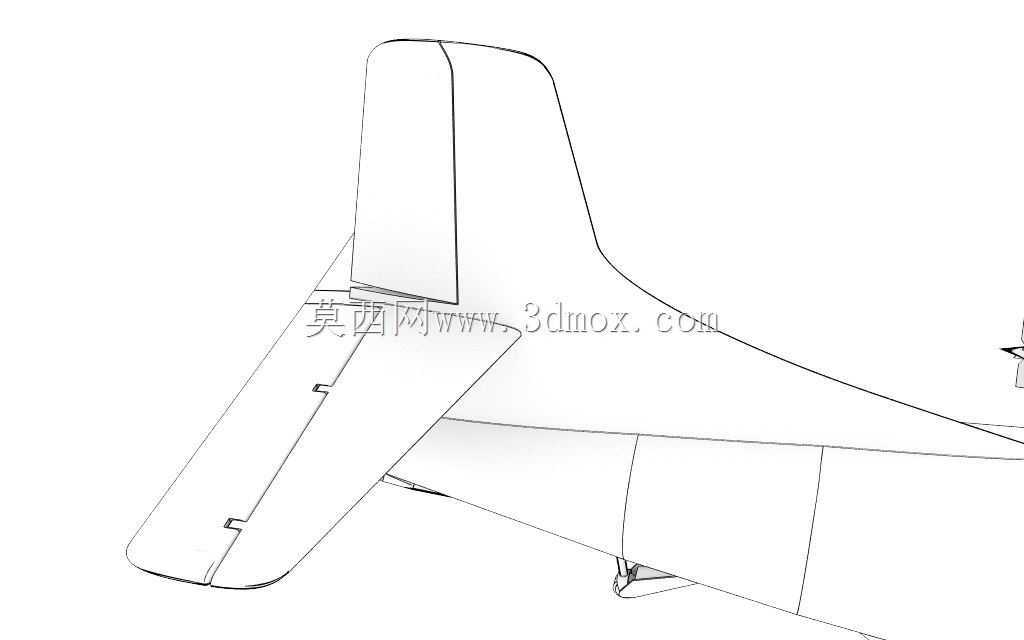

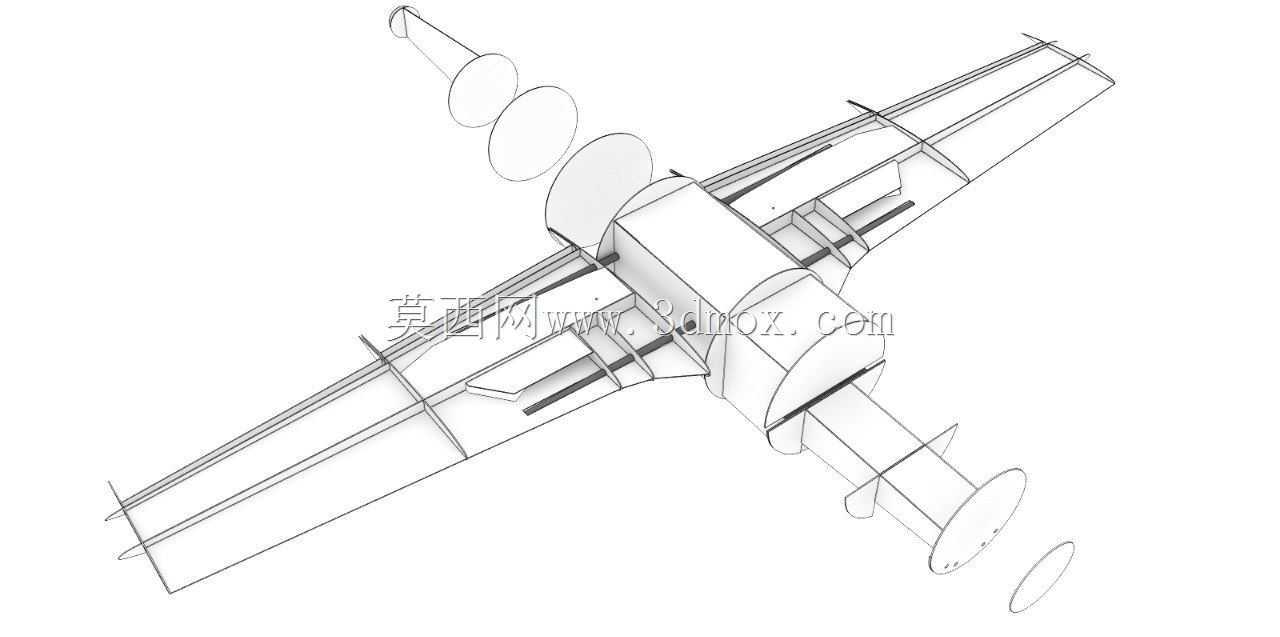

　　建模过程中针对纸模的制作特性做了多处适配优化：机身的纵向分段位置避开了曲面曲率变化最大的区域，将大曲率曲面拆分为多个小弧度的面片，降低折叠塑形的难度；所有插接舌的长度都控制在8-12mm区间，既保证粘接后的连接强度，也不会因为舌片过长导致内部出现凸起影响外形；座舱盖部分的折线做了弱化处理，制作时可通过轻微的弧面弯折实现透明舱盖的曲面效果，避免生硬折线破坏座舱的流线感。机翼部分的翼型厚度做了适配纸材的调整，既保留了实机翼型的相对厚度特征，也不会因为翼面过薄导致成型后出现翘曲变形；水平尾翼与垂直尾翼的连接位置做了定位卡槽设计，粘接时无需反复调整角度即可保证尾翼的安装角与实机一致，避免出现尾翼偏斜导致的整体外形失真。

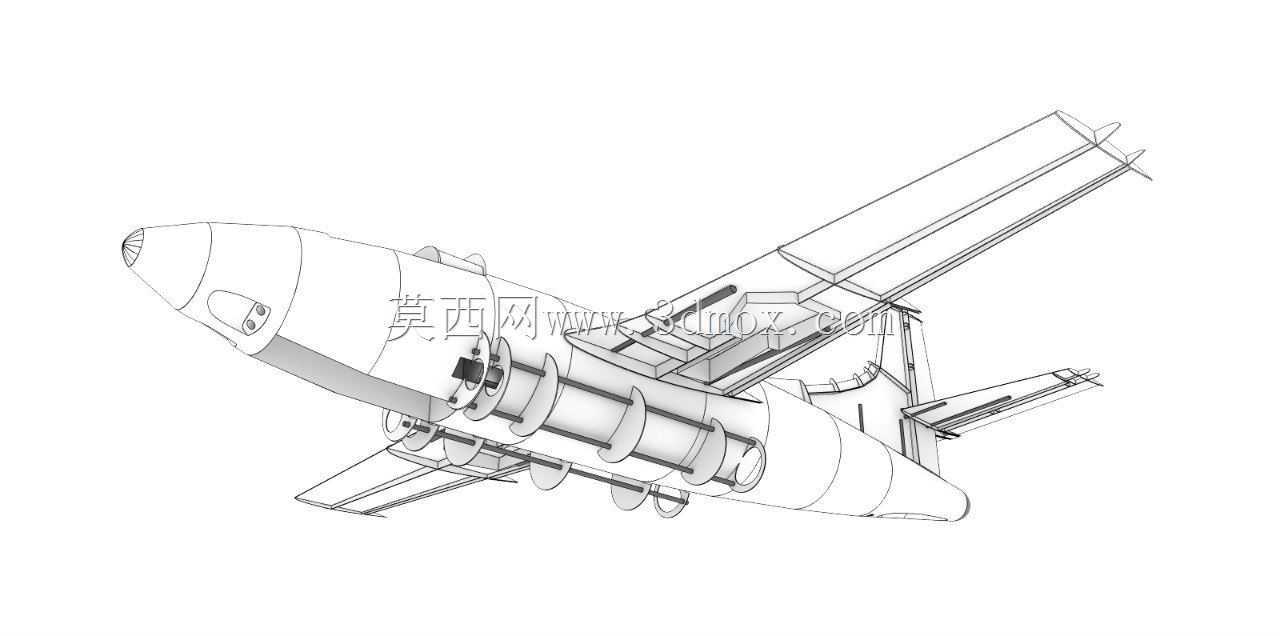

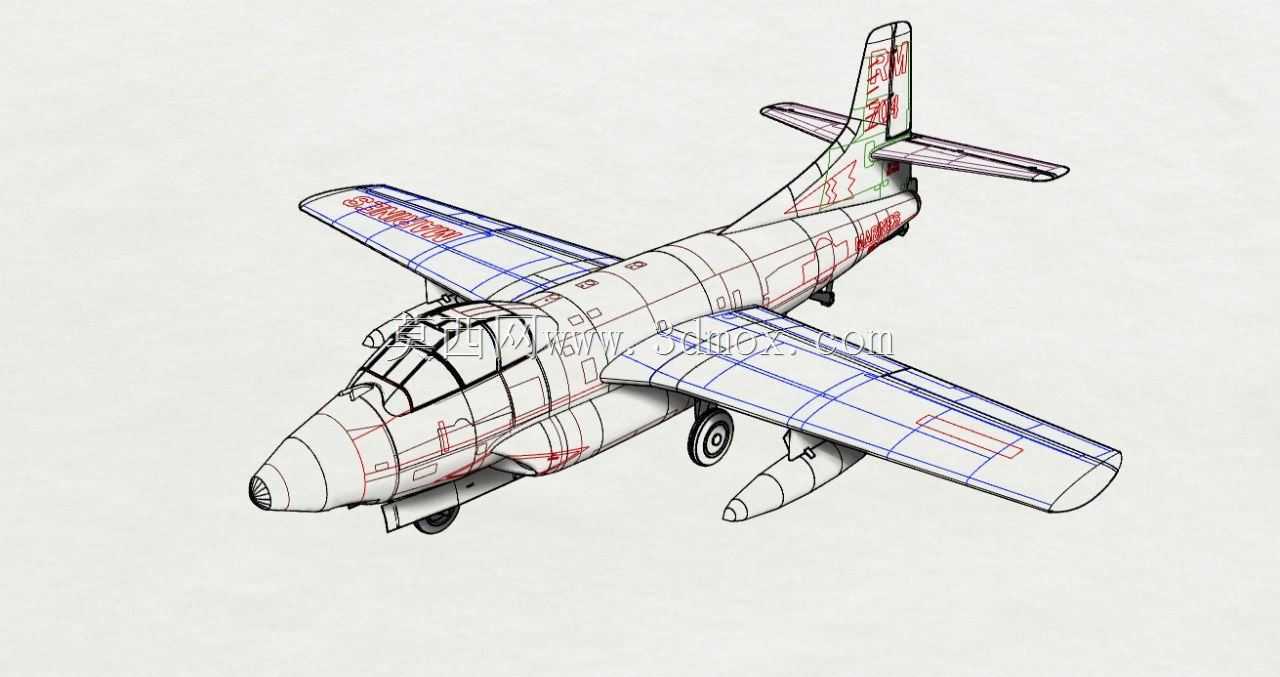

　　从结构设计逻辑来看，整个模型的分件遵循从内到外、从主体到附件的制作顺序，机身内部预留了可选配的配重安装位，制作者可根据需要在机头位置添加少量配重，进一步优化整机的重心位置，提升放置稳定性；机身表面的蒙皮分块线、检修口盖、气动标识位置都在部件上做了对应标注，制作者可在组装完成后自行进行表面涂饰，还原实机的涂装效果。这类纸模的设计核心是在保证外形还原度的前提下，尽可能降低制作门槛，让不具备专业模型制作经验的爱好者也能通过常规的手工工具完成整机制作，同时通过结构设计保证成品的外形精度与结构强度，避免出现纸模常见的变形、接缝明显、部件易脱落等问题。
