1/33比例格鲁曼F-11虎式战斗机结构模型

　　该比例模型还原的格鲁曼F-11虎式战斗机，是上世纪美国海军列装的单座单发超音速舰载喷气式战斗机，其三维结构建模过程完全围绕实机的气动布局、结构分区、机载挂载布局展开，可直接用于航空科普展示、静态模型制作参考、军事场景沙盘搭建、航空类教学演示等多个场景。从实际用途来看，这类等比例缩小的战机结构模型，一方面可以作为航模爱好者开展静态拼装、细节改造的基准参考，另一方面也能在航空展馆的科普展陈中，配合展板内容直观展示初代超音速舰载机的气动设计特征，帮助受众理解喷气式战机从亚音速向超音速跨代过程中的结构演变逻辑。

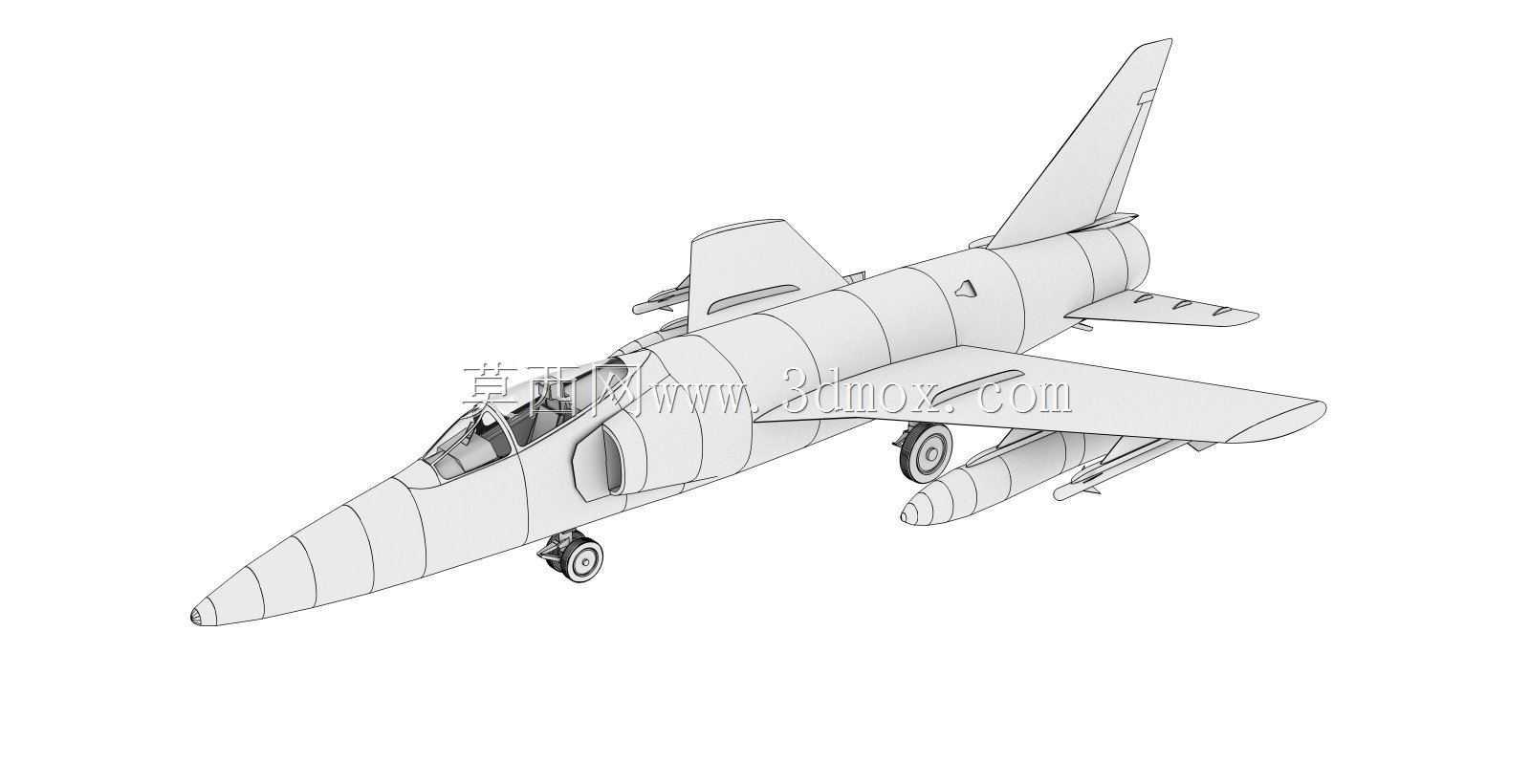

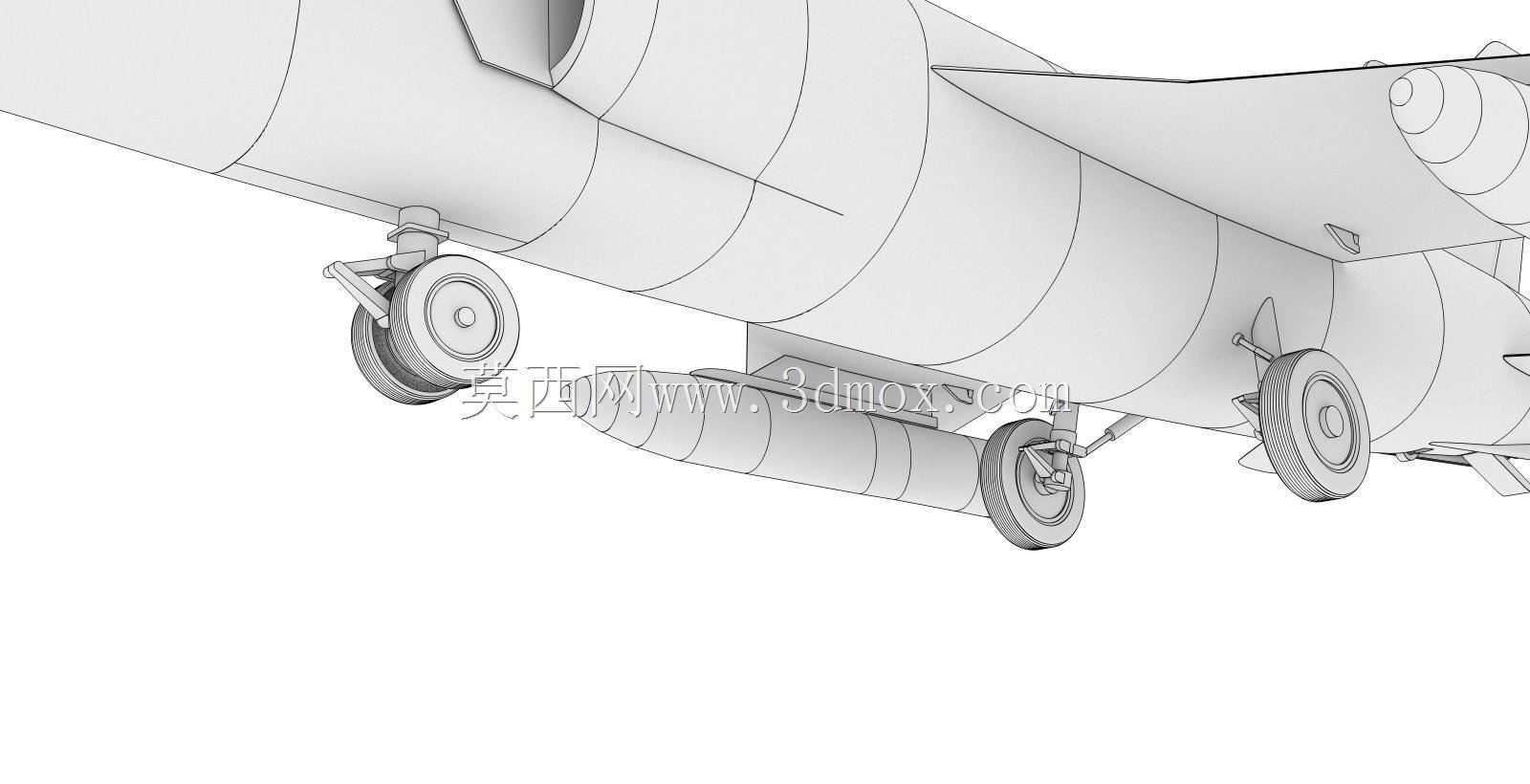

　　模型的外形还原严格遵循实机的气动设计逻辑：机头采用尖锥型截面设计，逐步过渡到中段的圆柱型机身，进气道布置在座舱后下方的机身两侧，避免机头进气对机载雷达安装空间的挤占，同时匹配大后掠角的低单翼布局，机翼后缘设置有独立的操纵舵面，可还原副翼、襟翼的偏转结构；尾翼采用单垂尾加全动平尾的布局，垂尾后缘保留方向舵的结构分模线，平尾的安装位置与机身轴线保持精准的夹角，匹配实机超音速飞行阶段的纵向操纵稳定性需求。起落架部分采用前三点式布局，前起落架为单轮结构，布置在座舱下方的机身轴线上，主起落架为单轮结构，收纳于机翼根部的机身舱段内，模型中还原了起落架支柱的减震结构、轮舱的盖板分缝，以及起落架放下状态的支撑角度，可直观展示舰载机起落架针对甲板起降强化的结构特征。

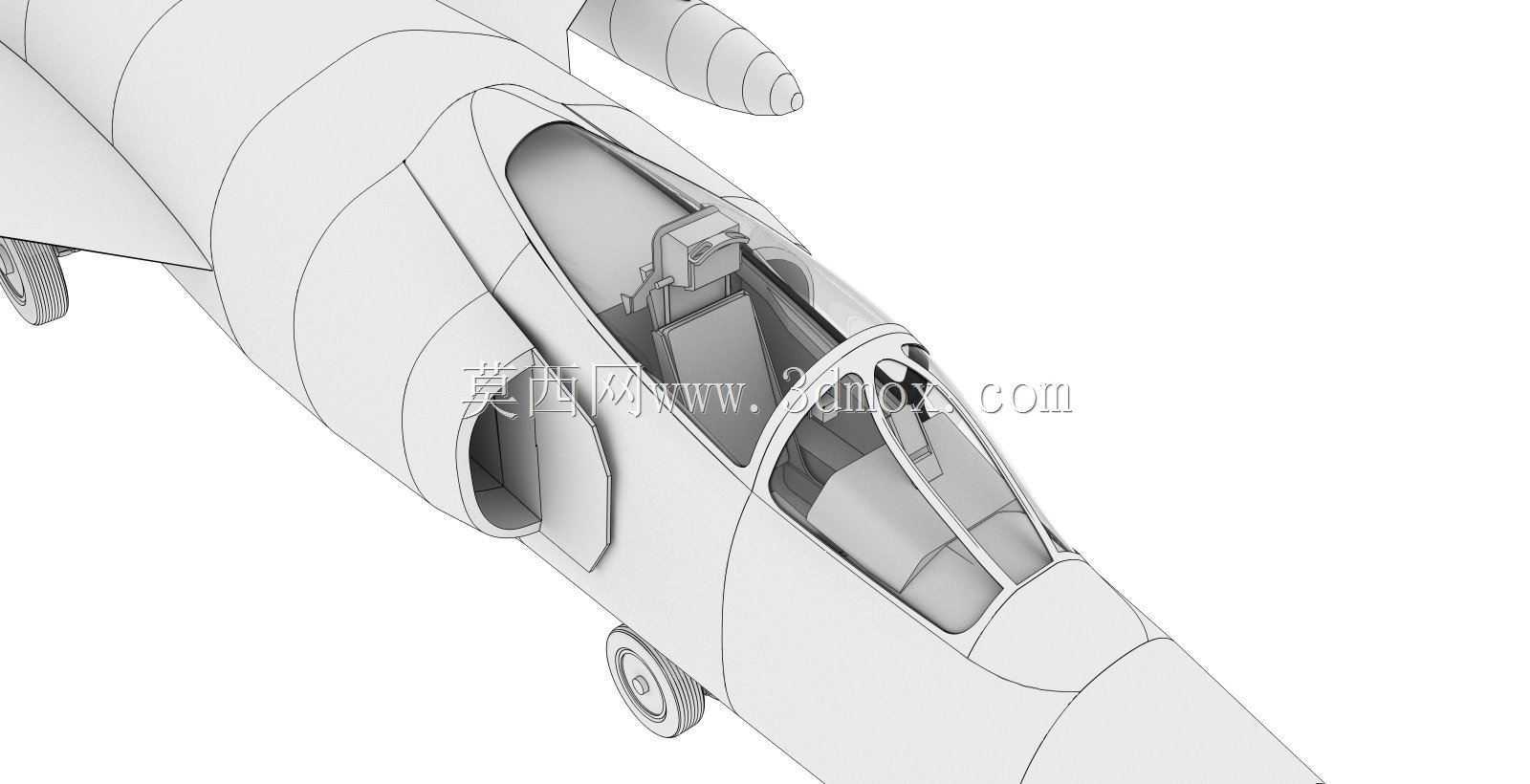

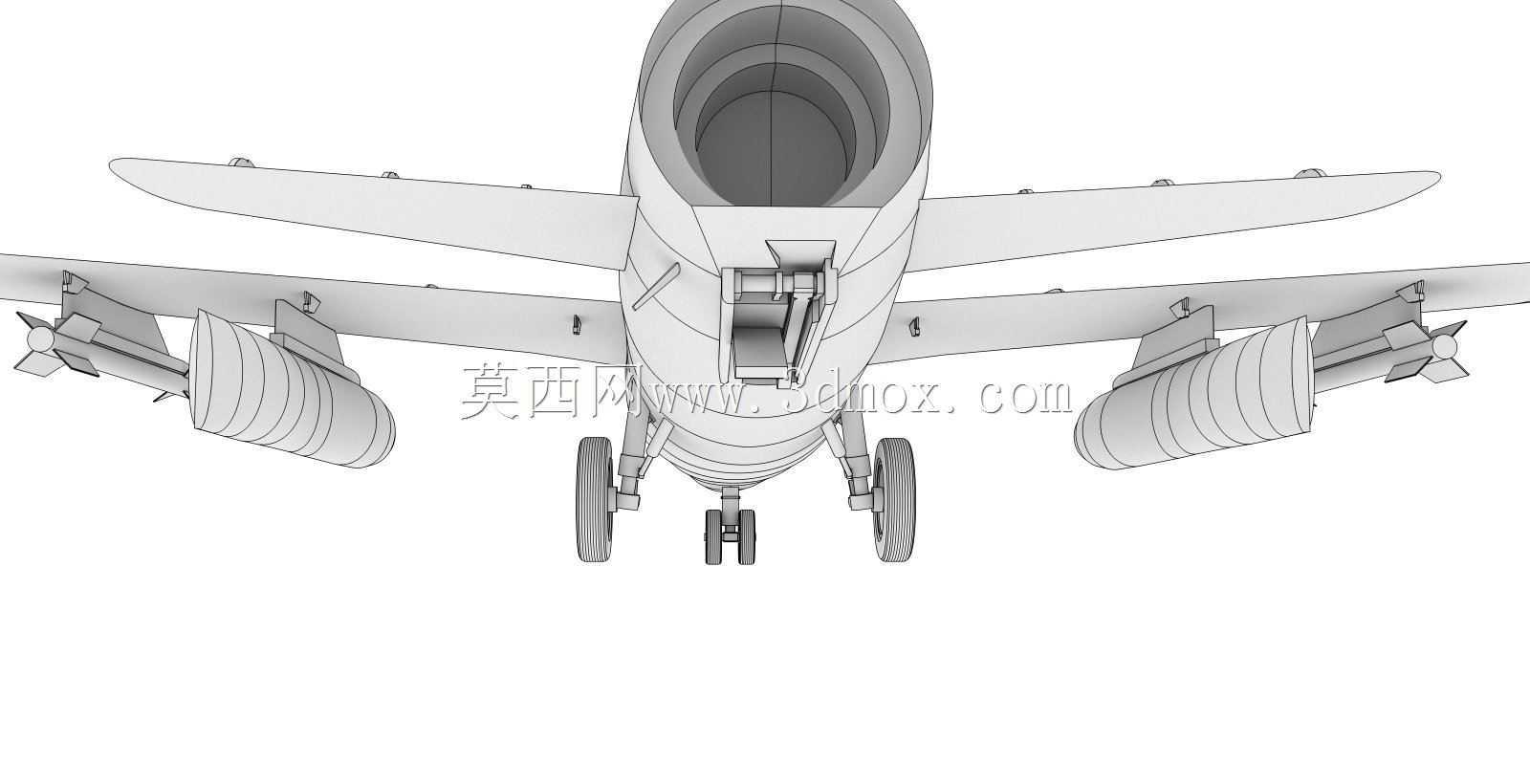

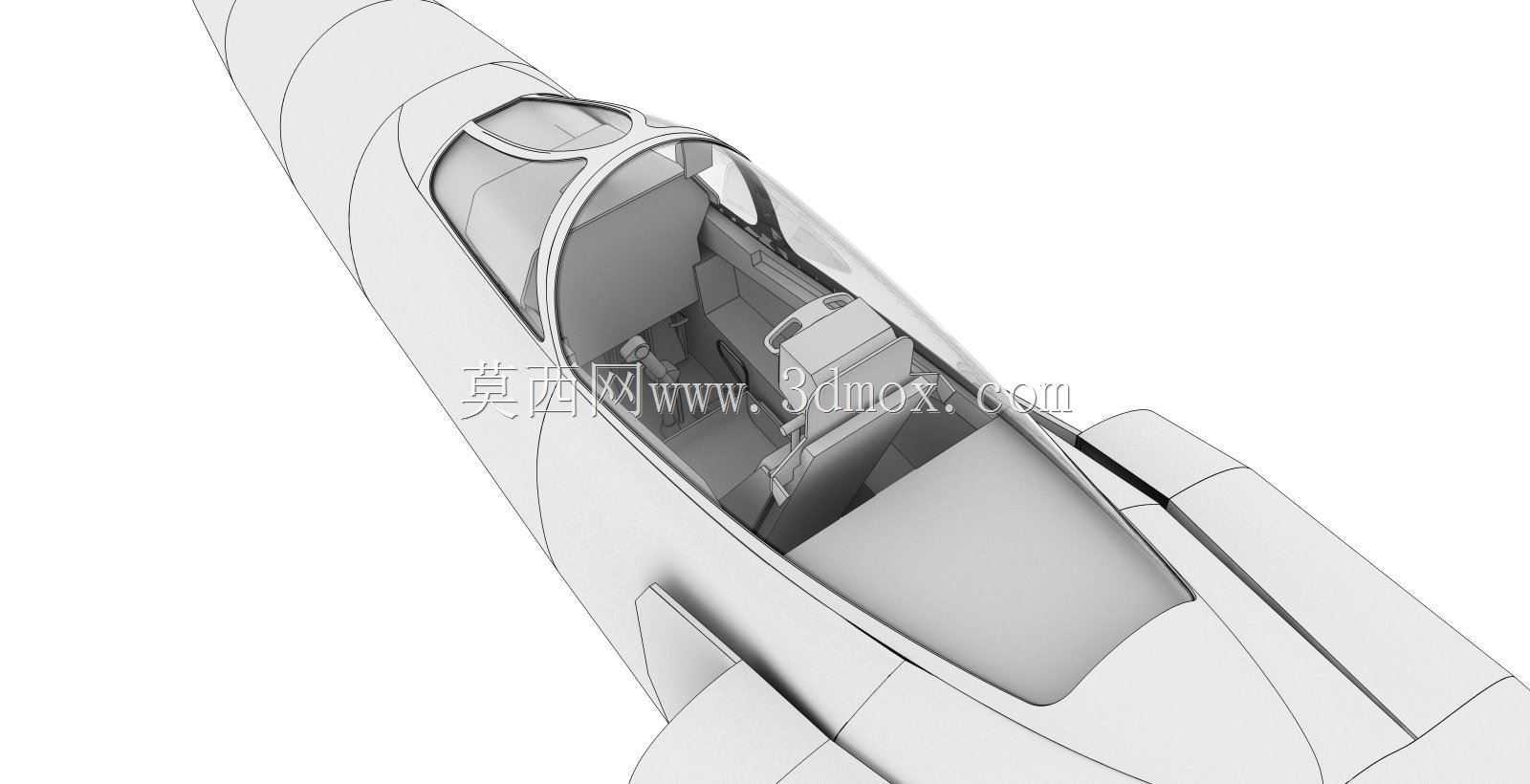

　　机身外挂部分还原了翼下副油箱的挂载结构，副油箱的流线型外形与机翼挂架的连接接口都做了分件处理，可模拟不同挂载方案下的整机外形状态；座舱部分还原了整体式风挡与水泡型座舱盖的曲面特征，座舱内部的弹射座椅、操纵杆位置都做了简化的结构占位，兼顾外形还原度与模型制作的可行性。建模过程中针对比例模型的制作需求做了结构优化：所有曲面都做了连续的曲率过渡，避免出现曲面褶皱、法线反转的问题，机身的蒙皮分块线、检修口盖位置都按照实机的维护分区做了刻线参考，方便后续模型制作环节的细节追加；整机的尺寸严格按照1/33的缩放比例控制，机身长度、翼展、垂尾高度的比例误差控制在0.1mm以内，确保与同比例的其他装备模型搭配时不会出现比例失调的问题。

　　从安装边界来看，该模型如果用于静态展示场景，配套的展示支架可选择机身重心位置的支撑点，即机翼后缘前方约1/3机身长度的位置，该位置支撑不会遮挡机身侧面的标识与结构细节，同时能保证整机放置的稳定性；如果用于拼装模型的开模参考，所有零件的分模线都设置在机身的对称面与气动面的接缝处，避免分模线破坏机身曲面的完整性，同时预留了胶水粘接的配合余量，零件之间的配合公差控制在0.05mm以内，适配常规的塑料模型拼装工艺。针对航空教学场景的使用需求，模型的结构分区完全匹配实机的系统划分：机头段为机载设备舱，中段为燃油舱与座舱段，后段为发动机舱与尾翼连接段，机翼内部预留了翼梁的结构占位，可在教学演示中拆分展示战机的内部结构布局，帮助学员理解喷气式战斗机的结构重量分配、气动载荷传递路径等核心设计逻辑。

　　建模过程中还针对实机的舰载使用特征做了细节还原：机尾下方保留了尾钩的收纳舱结构，机翼的折叠缝位置做了清晰的分模标识，可还原机翼折叠状态的舰载机停放形态，适配航母甲板场景的沙盘制作需求；机身表面的天线布局、空速管位置都按照实机的量产状态做了还原，没有添加试飞阶段的临时测试设备，确保模型对应的是正式列装版本的战机状态。
