卡曼SH-2F海精灵舰载直升机结构设计

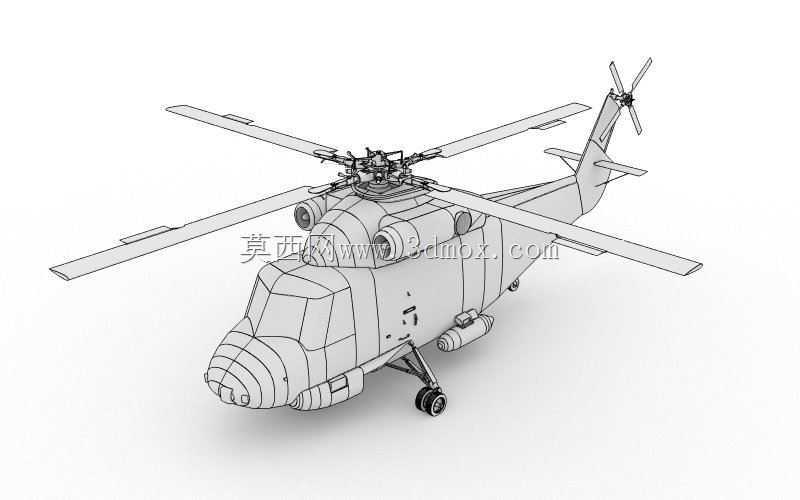

　　该三维模型还原的卡曼SH-2F海精灵直升机，是面向舰载作业场景开发的中型旋翼装备，核心部署于海军水面作战舰艇甲板，承担近海反潜、海上搜救、垂直补给、舰炮校射、超视距目标引导等核心任务，适配驱逐舰、护卫舰等中小型水面舰艇的起降平台，无需大型航母级起降设施即可完成部署，是冷战时期至今多国海军舰载航空力量的重要组成部分。

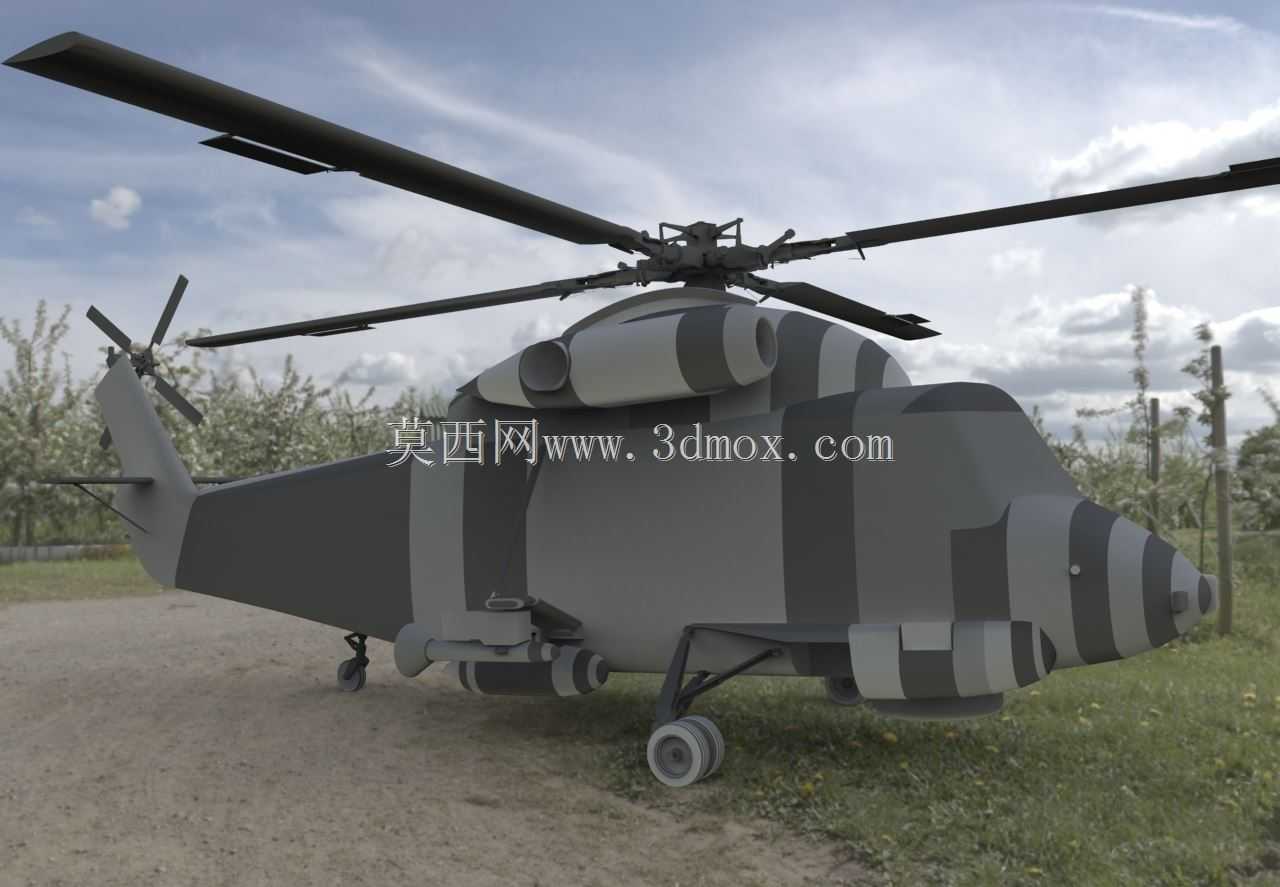

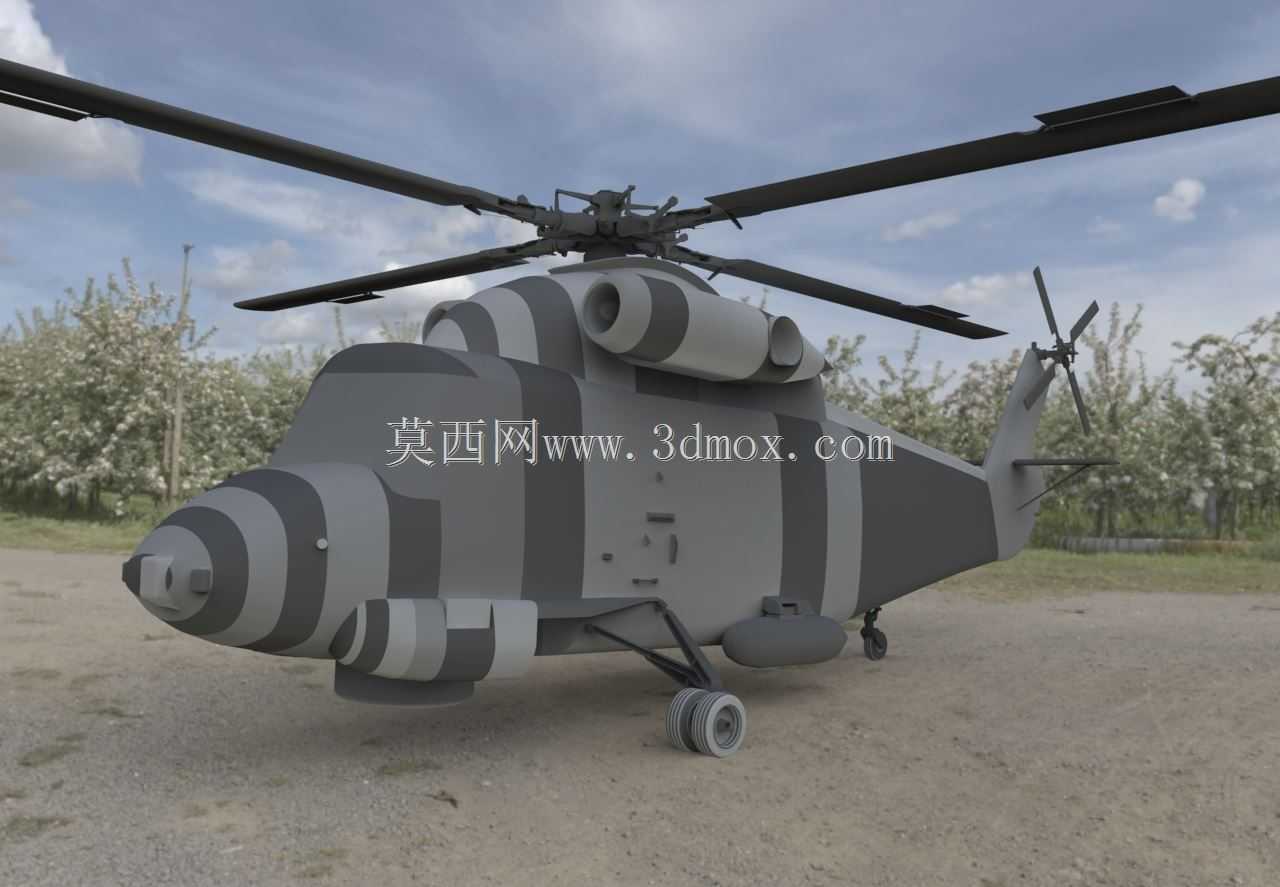

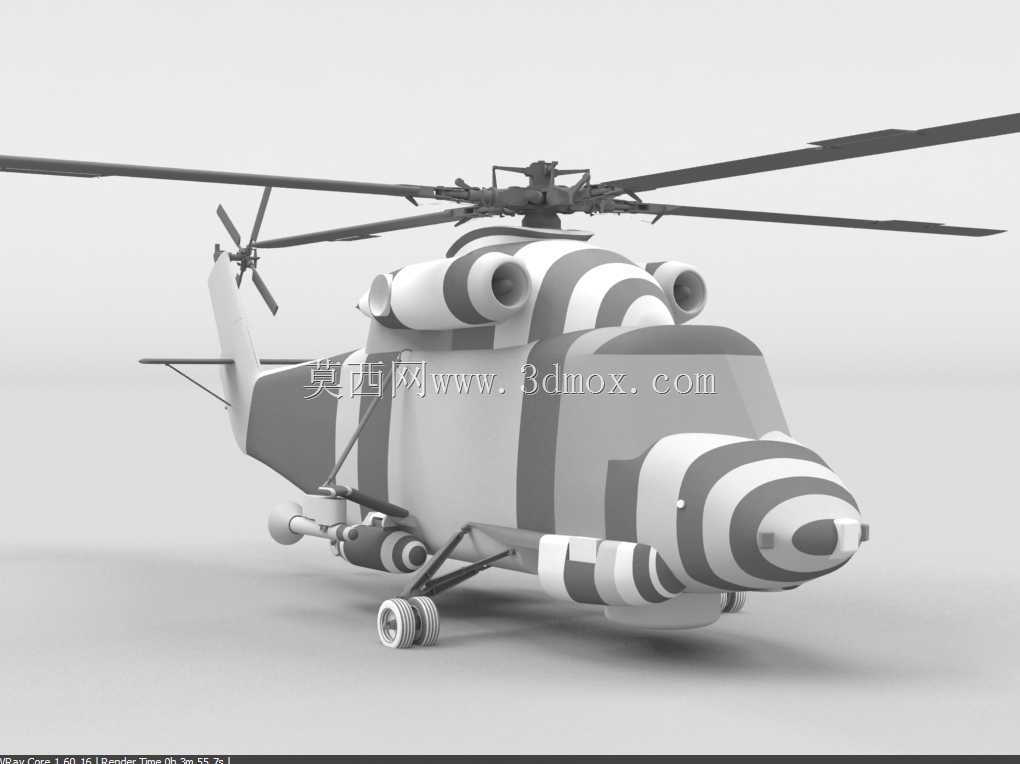

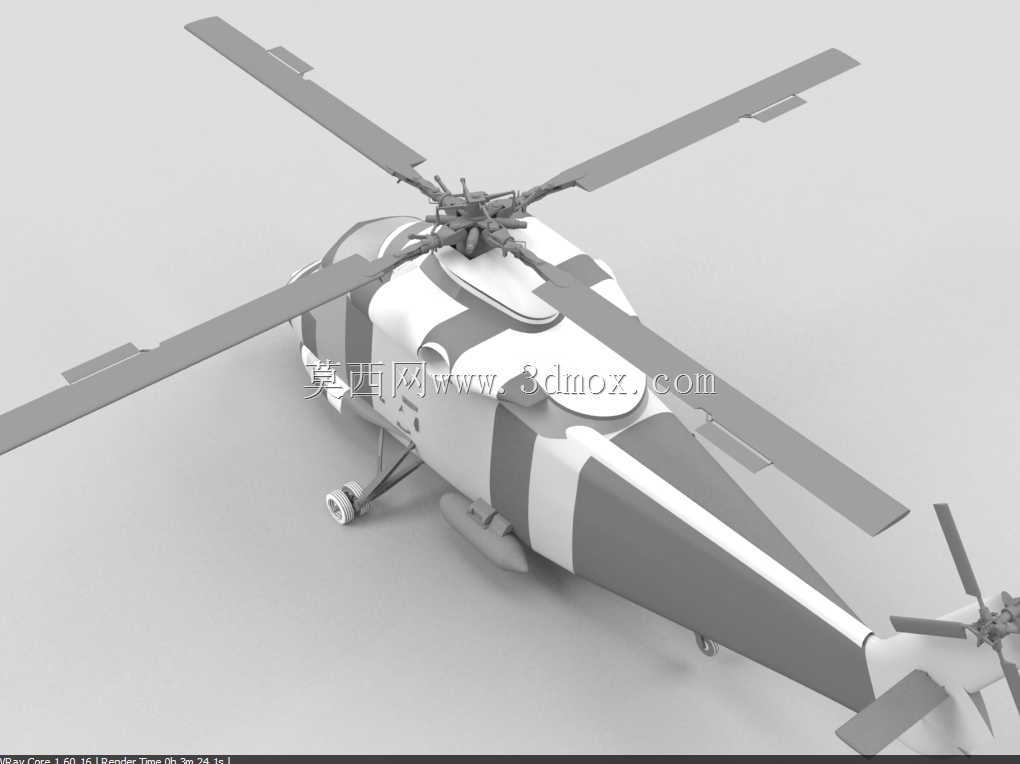

　　从实际作业需求出发，该机型的整体布局围绕舰载适配性做了大量针对性设计：机身整体采用紧凑的流线型半硬壳结构，主旋翼采用四叶铰接式设计，尾桨为三叶尾桨布局，旋翼系统可通过手动折叠机构完成桨叶收拢，折叠后整机横向占用甲板宽度可缩减60%以上，能够适配舰艇机库的狭窄存储边界，满足长期随舰出海的存储要求。机身前部为并列式双座驾驶舱，风挡采用多块平面钢化玻璃拼接设计，既保证正前方与侧下方的着舰观察视野，也降低了海上高盐雾环境下的玻璃更换维护成本；驾驶舱后方设置任务载荷舱，可根据任务需求挂载声呐浮标投放装置、磁异探测器、轻型反潜鱼雷、搜救绞车、物资吊具等不同模块，舱门采用侧滑式设计，避免舰上强侧风环境下舱门开合干扰甲板作业。

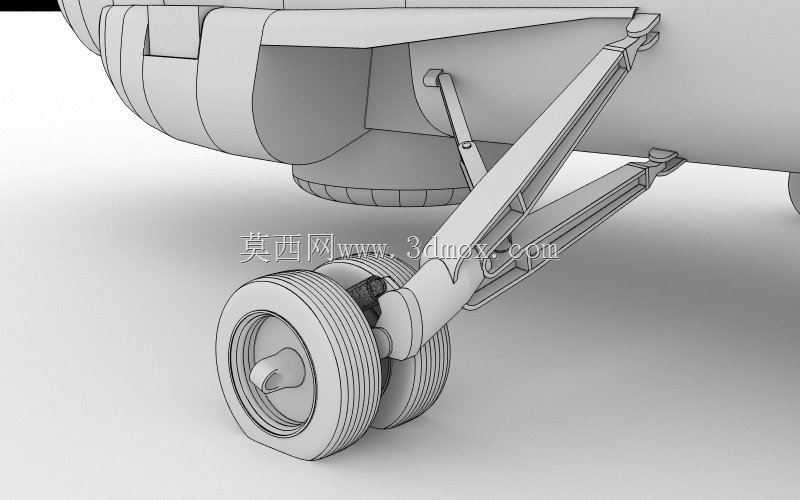

　　起落架采用前三点轮式起落架布局，前起落架为双轮结构，布置于驾驶舱下方，主起落架为单轮结构，安装在机身中部两侧的整流罩内，起落架支柱带有大行程油液缓冲器，可抵消舰艇在高海况下的升沉运动带来的着舰冲击，避免硬着陆损伤机身结构；机身两侧设置有浮筒式应急漂浮装置，当直升机在海面迫降时可快速充气展开，提供足够浮力保证整机在3级海况下不沉没，为机组人员逃生预留充足时间。动力系统采用两台涡轴发动机，分别安装在机身顶部主减速器舱的两侧，发动机进气口设置有防盐雾滤网与进气导向叶片，可过滤海上高湿度空气中的盐分与水汽，降低发动机压气机叶片的腐蚀速率，排气口朝向机身斜上方，避免高温排气直接冲刷甲板涂层，同时降低红外信号特征。

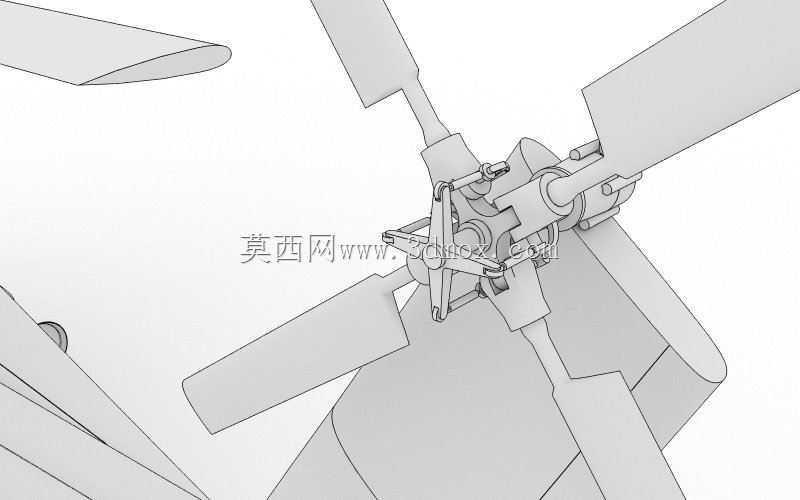

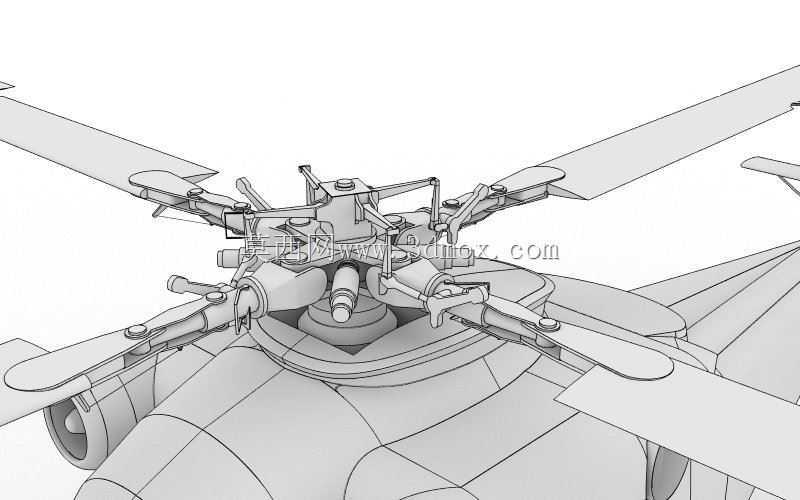

　　建模过程中，针对舰载作业的特殊工况做了细节还原：主旋翼桨叶采用翼型剖面设计，桨尖带有后掠角，可降低前行桨叶的激波阻力，提升高速飞行时的旋翼效率；尾梁采用铝合金铆接结构，尾翼布置在尾梁末端，包含水平安定面与垂直安定面，垂直安定面分为上下两部分，下部分可避免尾桨在起降过程中触碰甲板或舰上设备；机身表面的维护口盖、天线基座、航行灯、着舰引导标识、救援绞车安装座等细节均按照实际装备的安装位置做了1:1还原，所有口盖的开启边界、设备安装座的螺栓孔位均符合实际维护操作的空间要求，可直接用于舰载航空保障的作业流程模拟、机库存储布局规划、甲板起降调度仿真等场景。

　　从安装边界来看，整机旋翼展开状态下的最大长度、旋翼直径、机高均严格匹配实际装备的尺寸参数，折叠后的尺寸满足常见护卫舰机库的内部存储尺寸要求，机身底部的着舰钩位置与舰艇上的拉降装置接口位置完全对应，可模拟高海况下的拉降着舰作业流程；机身两侧的武器挂架位置预留了标准的挂装接口，可适配不同型号的任务载荷模型，用于不同任务场景下的挂载方案验证。该模型的结构细节还原度可支撑结构设计人员开展舰载直升机的改装设计、起降设施适配性校核、甲板作业流程优化等工作，也可作为航空装备教学的直观演示载体，帮助相关从业者理解舰载直升机在特殊作业环境下的设计逻辑与功能取舍。
