康维尔F-102三角匕首战机1:33比例建模

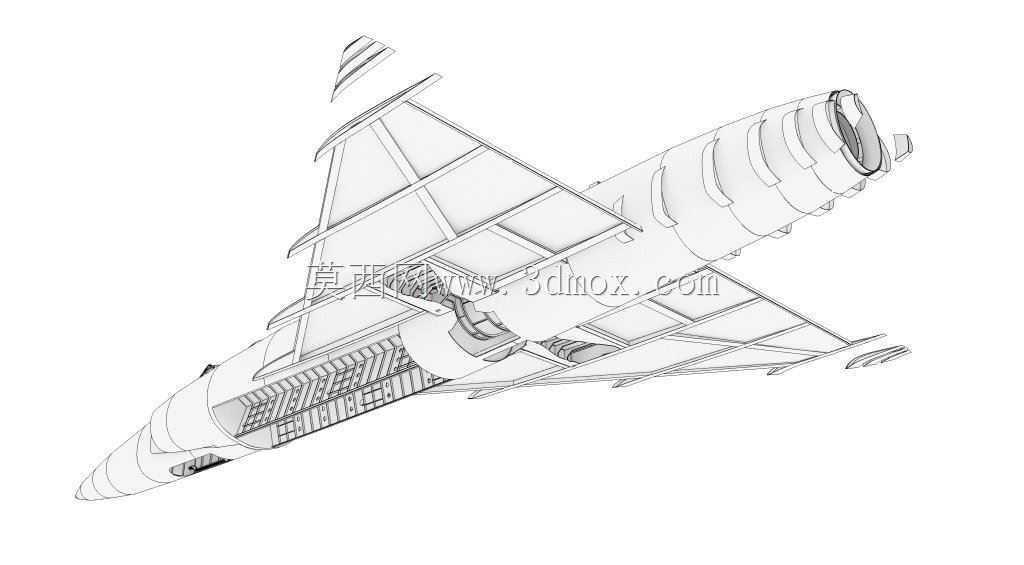

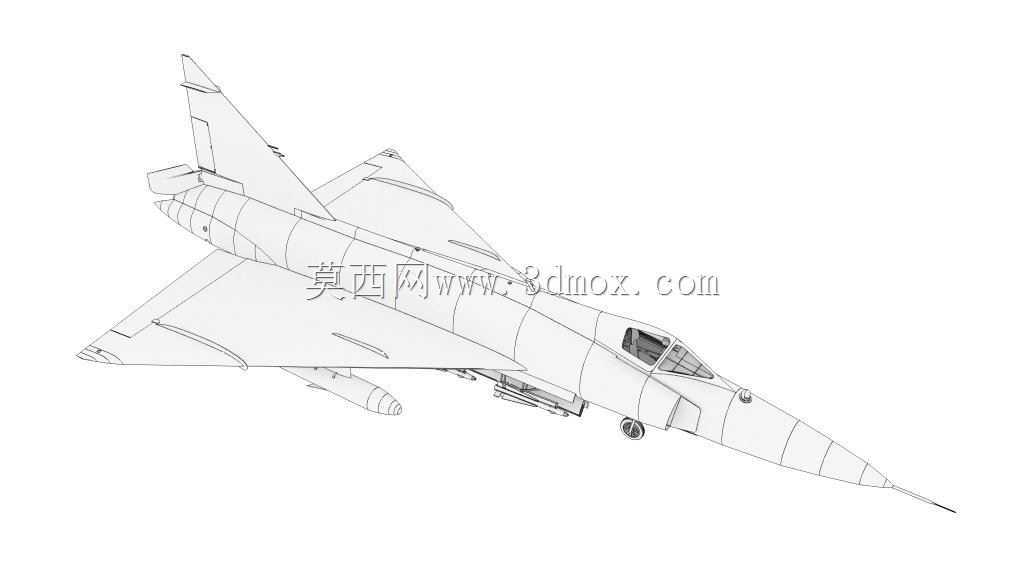

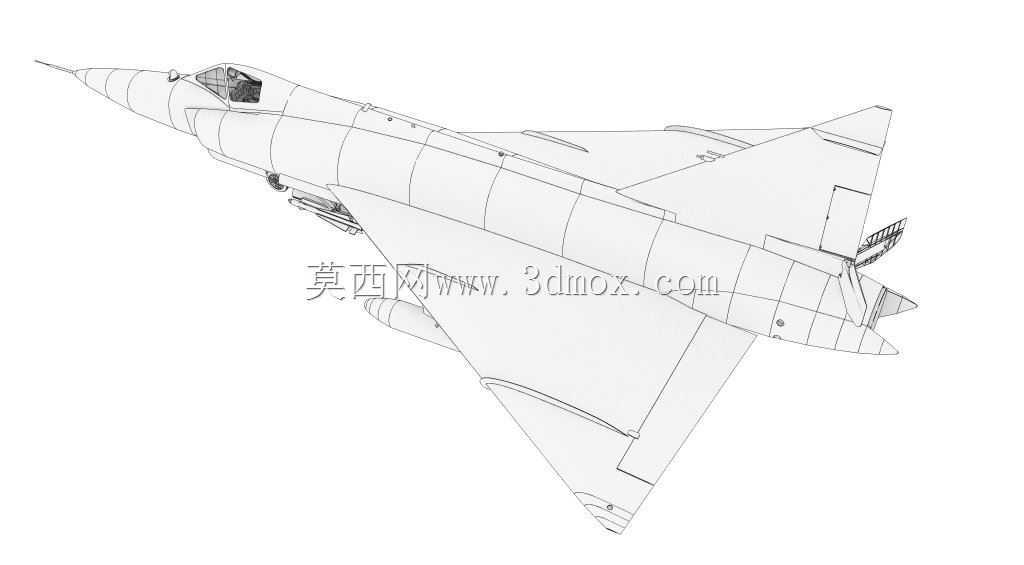

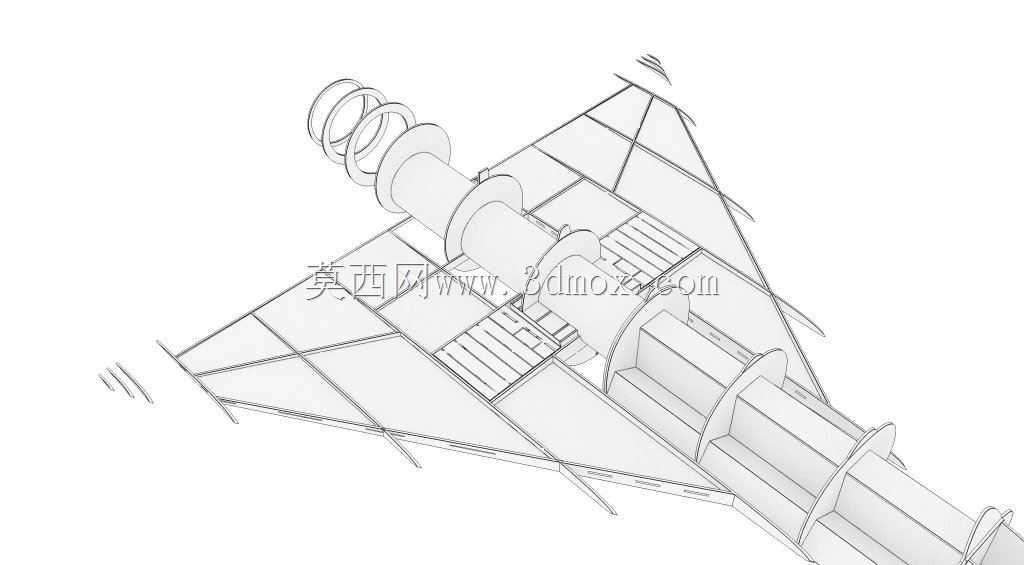

　　本次建模还原的是康维尔F-102三角匕首截击机的1:33比例实体结构，从气动布局到机载部件的装配逻辑均严格参照实机测绘数据搭建，可直接用于航模制作参考、军事装备仿真展示、航空教学演示等场景。作为冷战初期专为拦截敌方战略轰炸机研发的超音速截击机，F-102首次将无尾三角翼布局实用化，整个建模过程中最先确定的是机翼与机身的融合边界：三角翼前缘后掠角达到60度，翼根处与机身中段平滑过渡，没有传统战机的机翼与机身明显分界面，这种设计在降低跨音速飞行阻力的同时，也给曲面建模的连续性提出了很高要求，建模时需要反复调整翼面曲率，保证翼型厚度从翼根到翼尖的渐变符合气动计算的剖面数据，避免出现曲面断层导致的仿真失真。机身部分采用符合面积律的蜂腰设计，

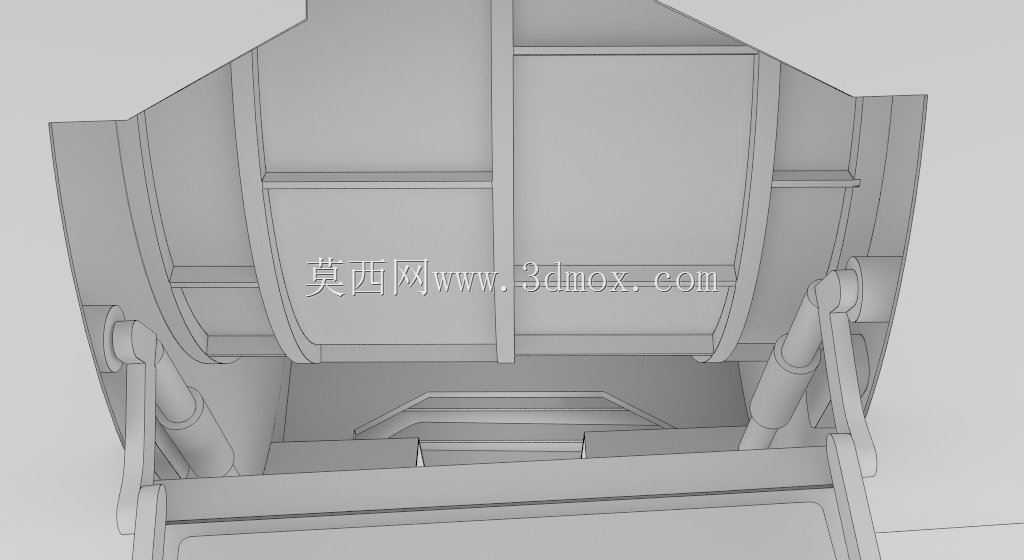

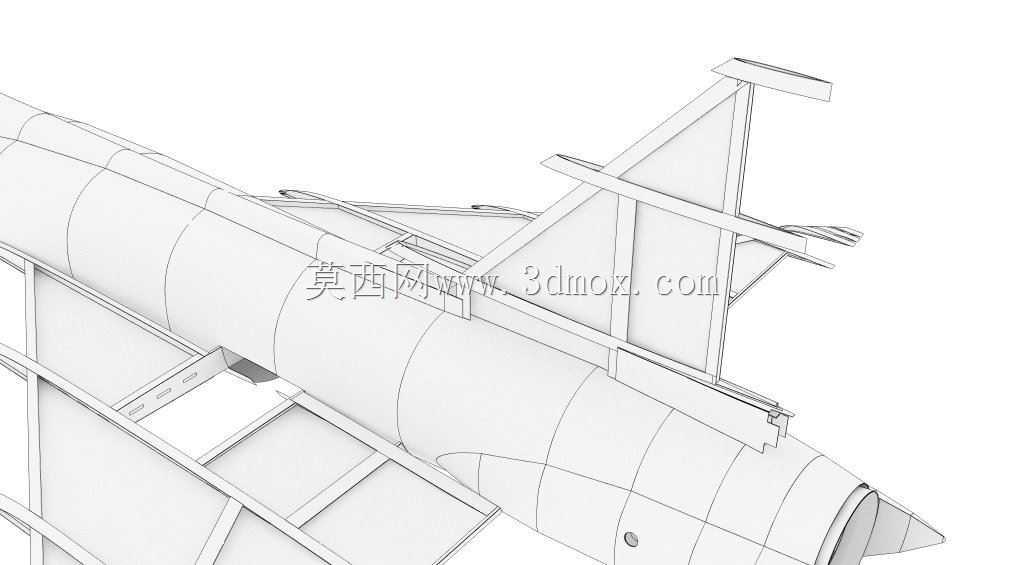

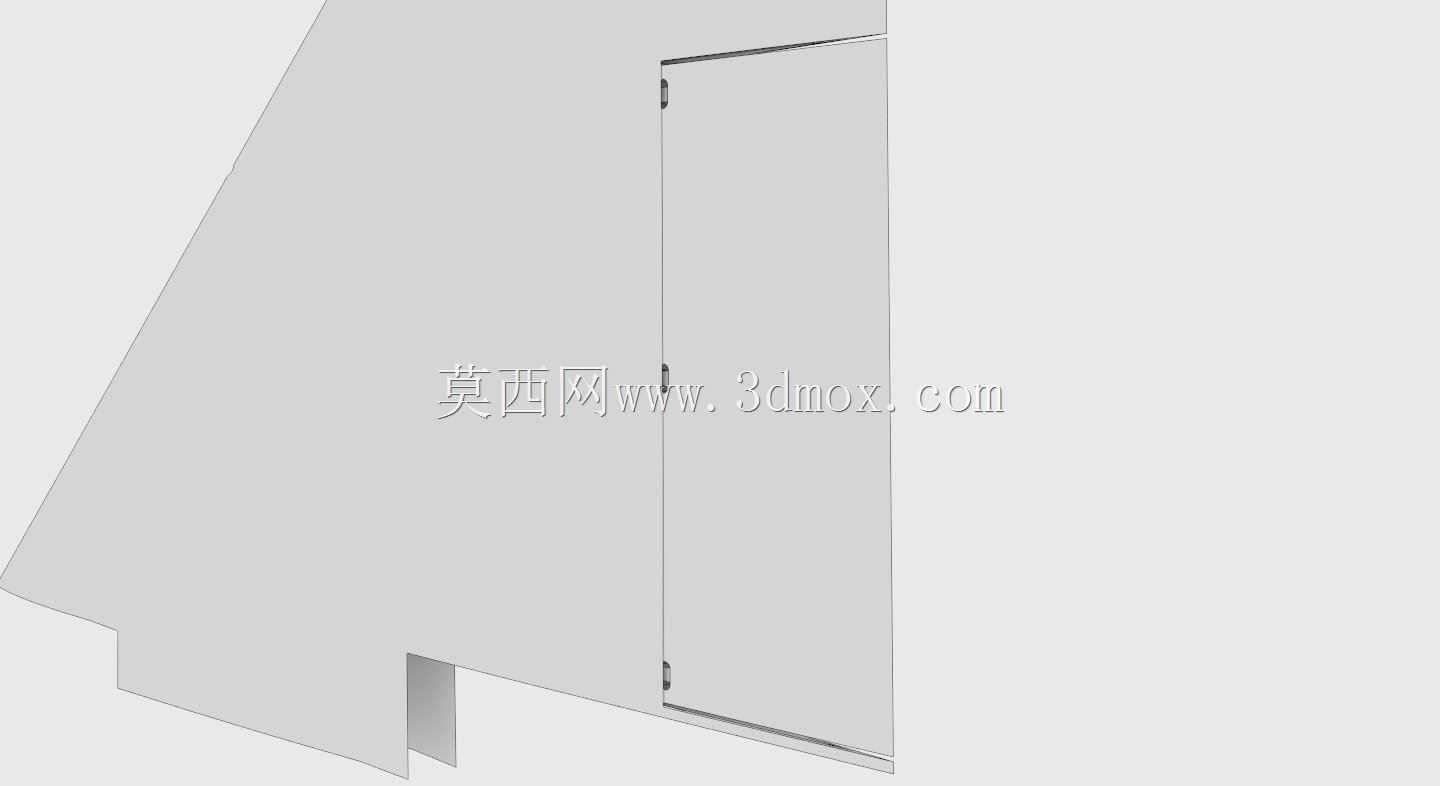

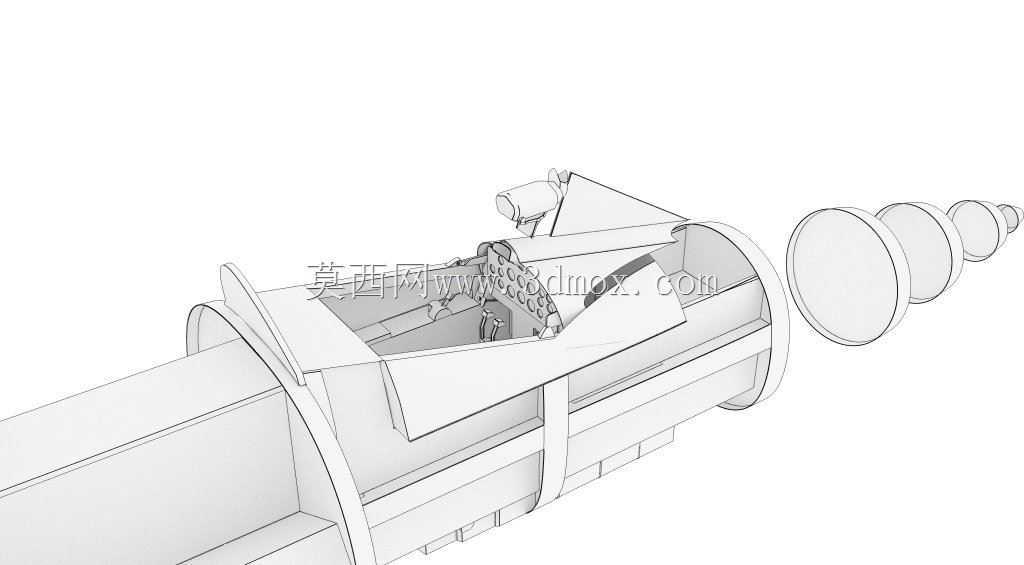

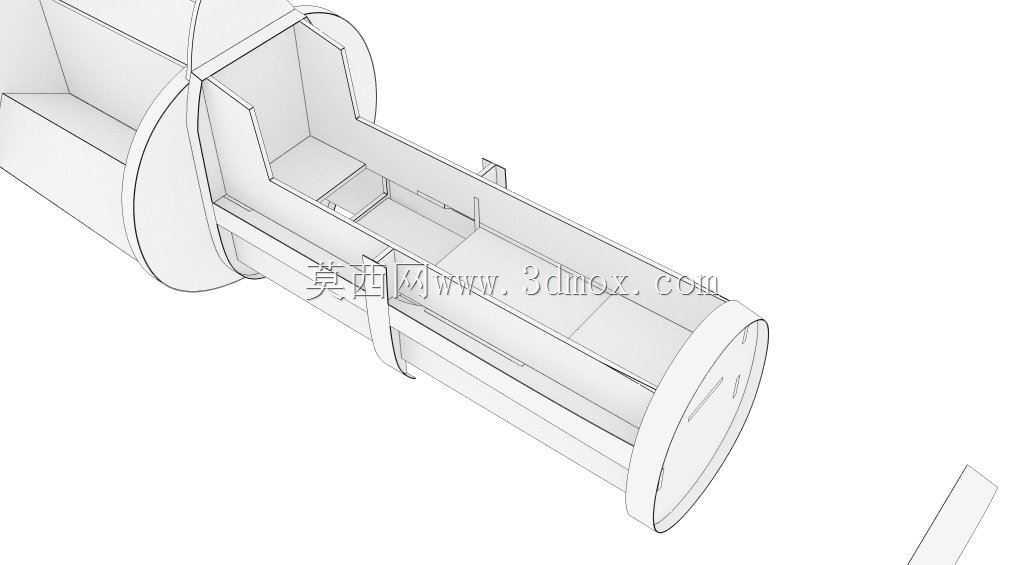

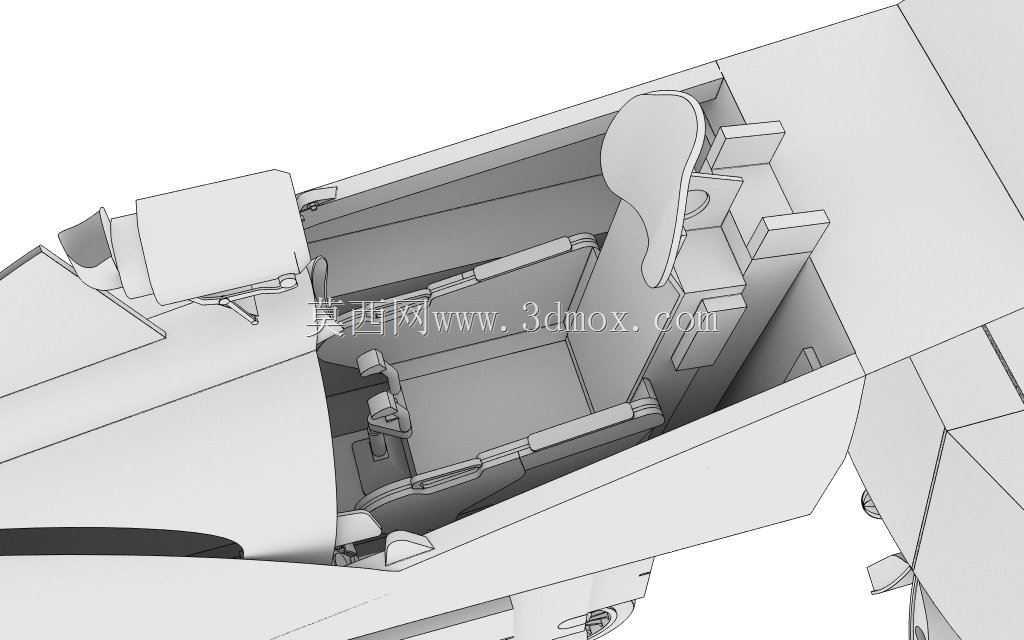

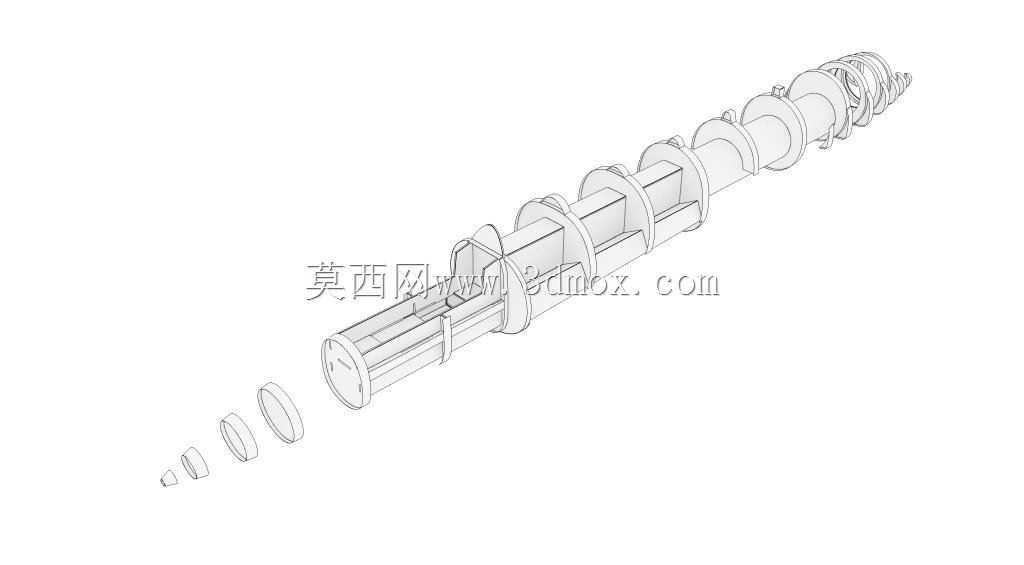

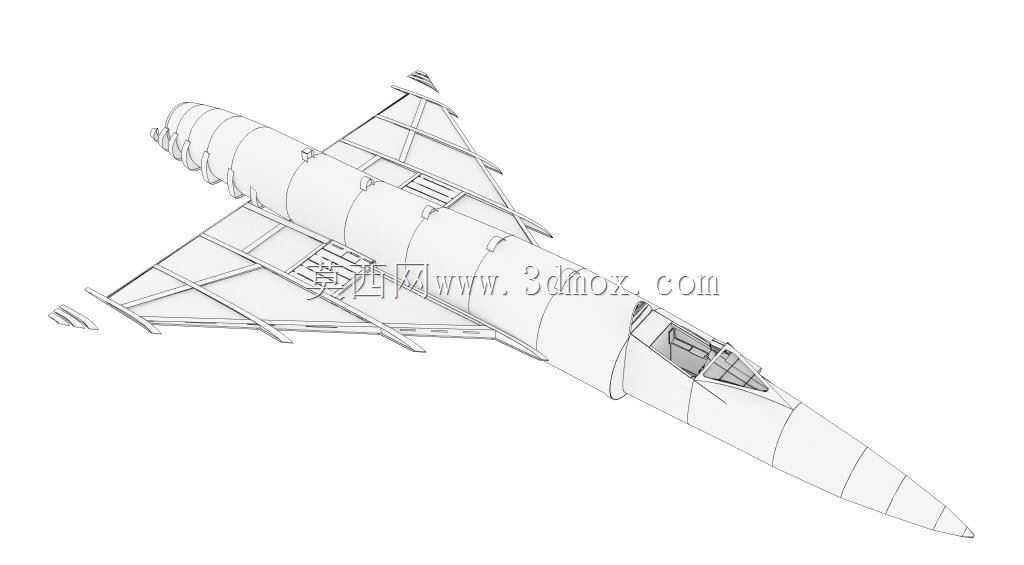

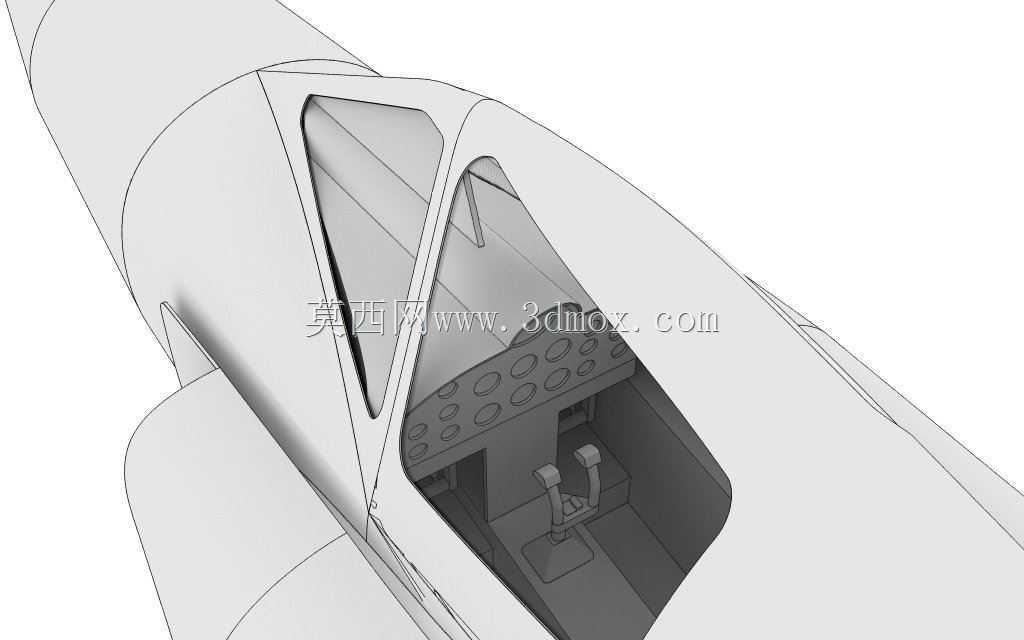

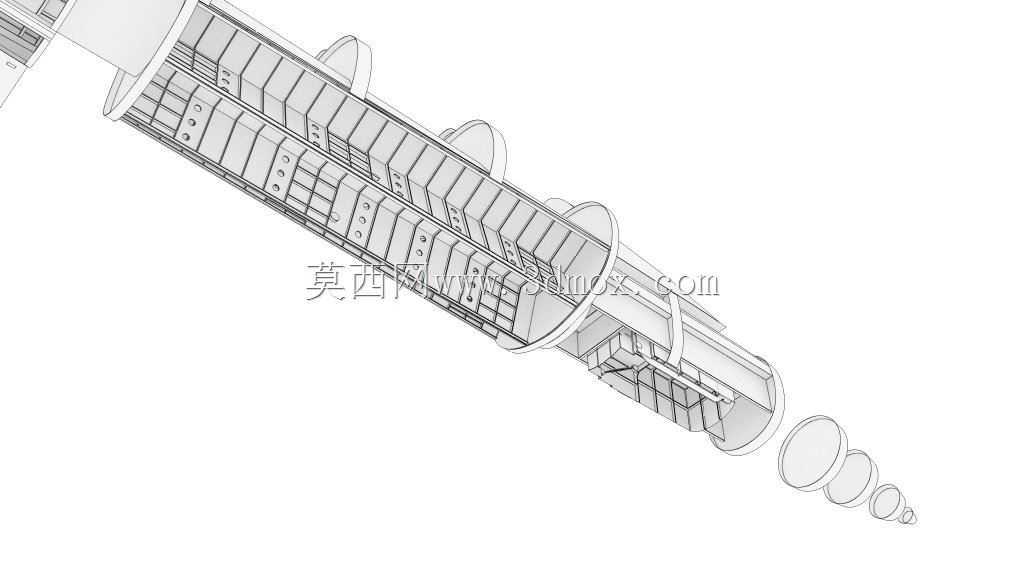

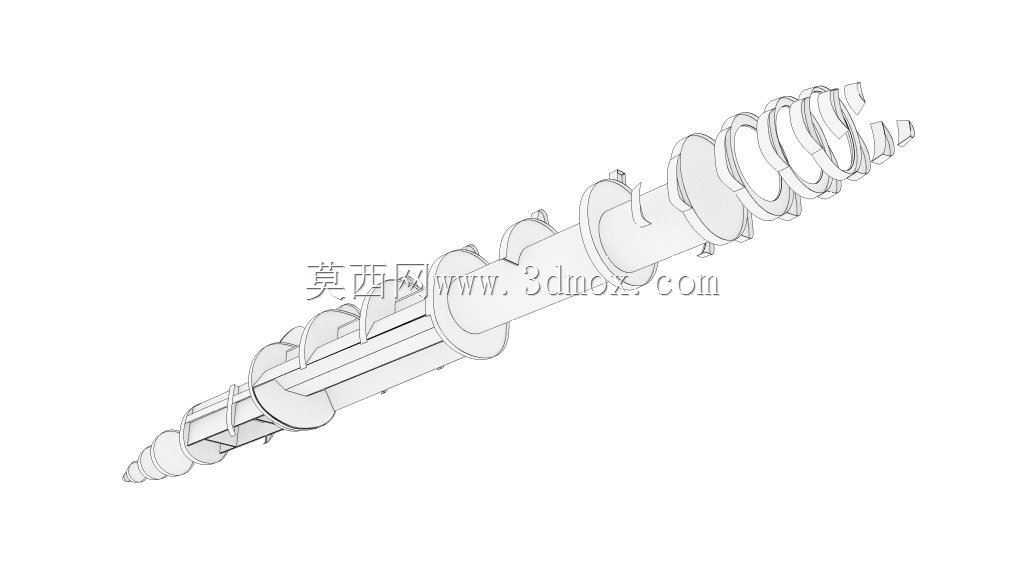

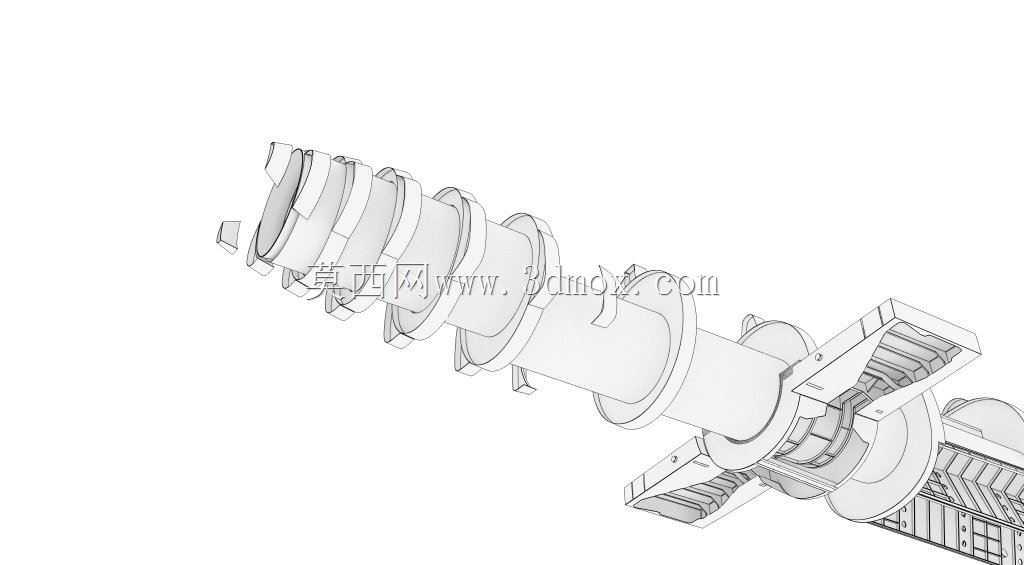

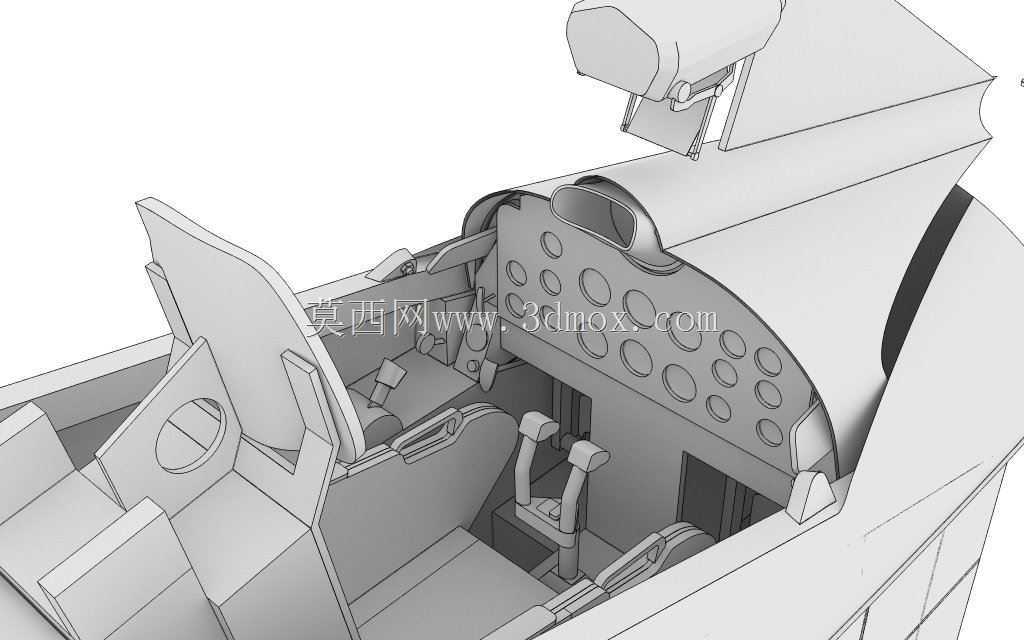

　　中段向内收窄的尺寸边界严格控制在实机比例范围内，从机头进气锥开始，整个机身截面从圆形逐步过渡到翼身融合处的扁圆形，再到尾段恢复为适配发动机喷口的圆形，每一段的截面轮廓都对应实机的结构框架位置，机头的尖锐进气锥内部预留了雷达舱的安装空间，锥面与机身前段的衔接处做了微小的倒角处理，避免尖锐棱边在实体加工时出现应力集中问题。座舱部分的整体式风挡曲面做了分层处理，外层透明件与内层仪表板安装框架的间隙控制在比例对应的合理范围内，座舱盖的开启轨迹预留了铰接结构的安装位，可直接支持后续做活动结构的改装。垂尾部分采用大后掠角单垂尾设计，垂尾根部与机身后段的连接面做了加强筋结构的还原，方向舵的偏转边界预留了活动间隙，可支持小角度偏转的仿真演示。

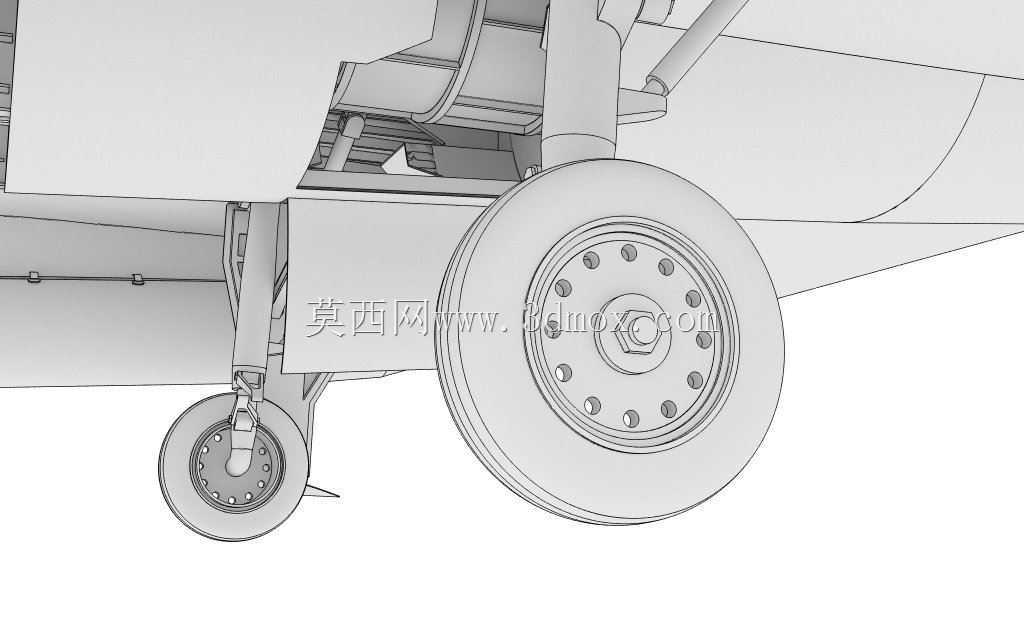

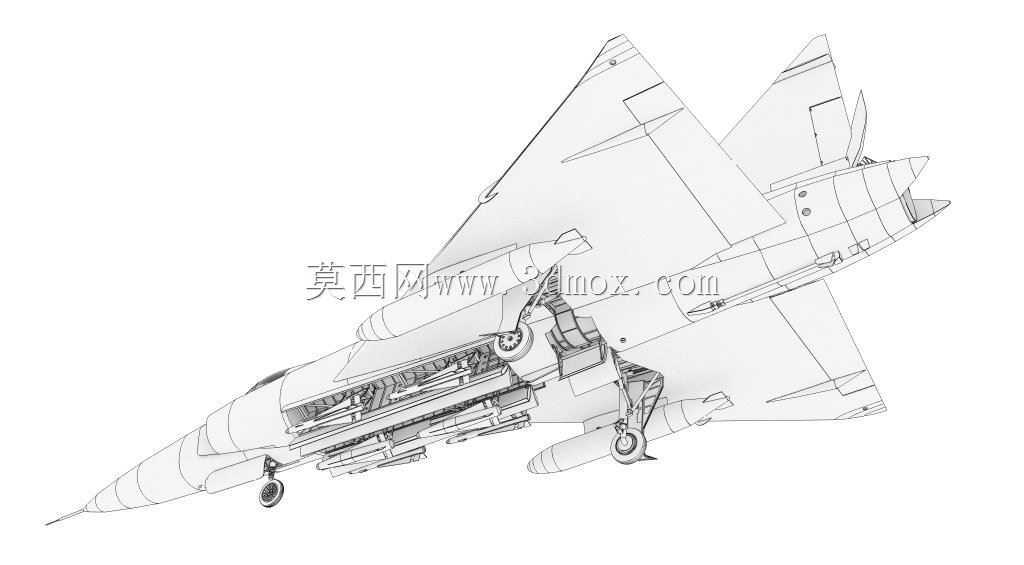

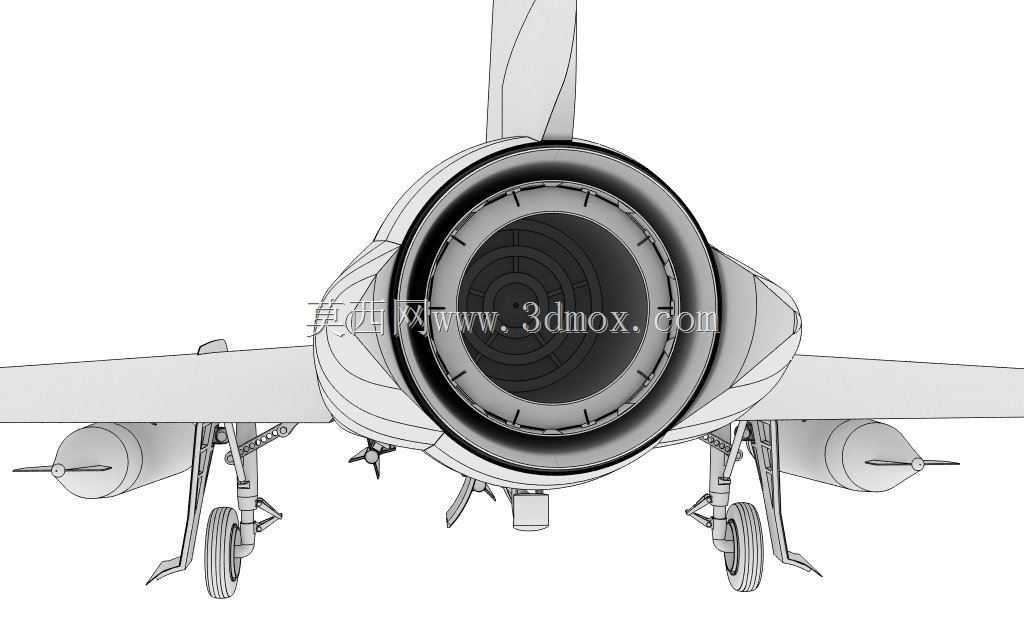

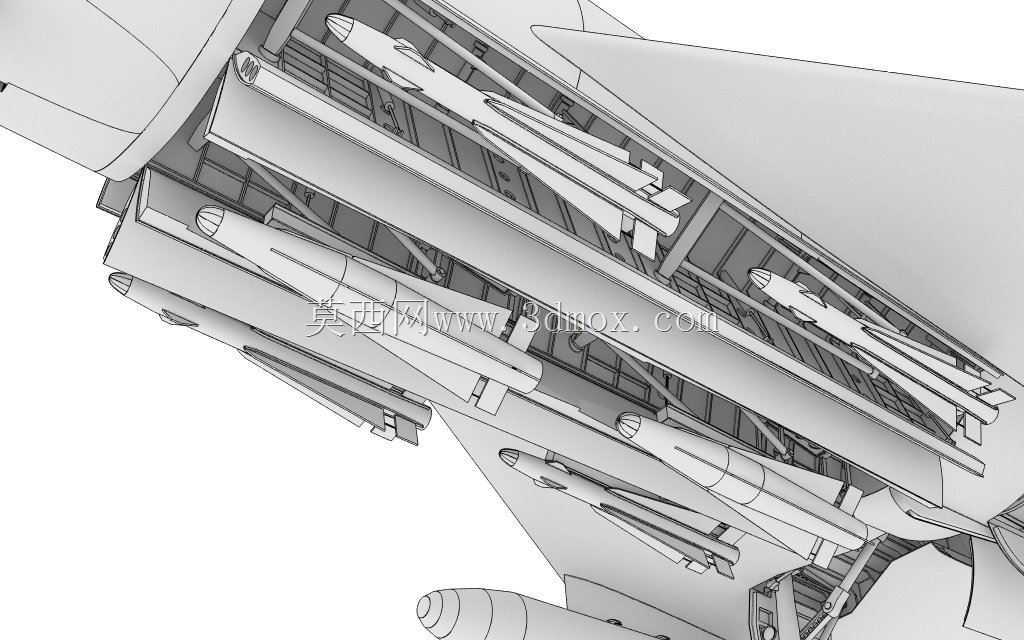

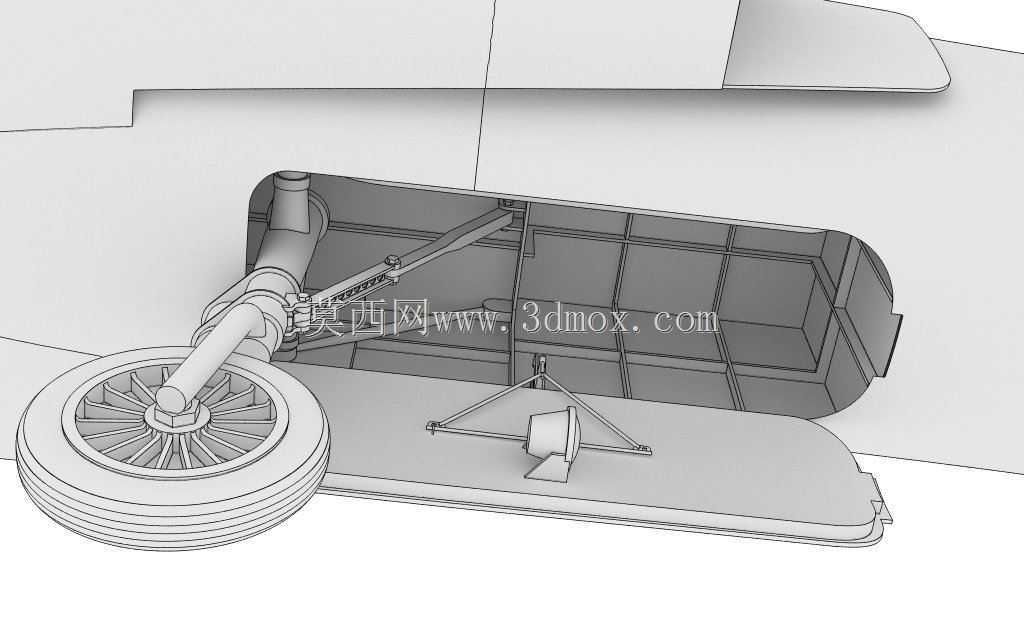

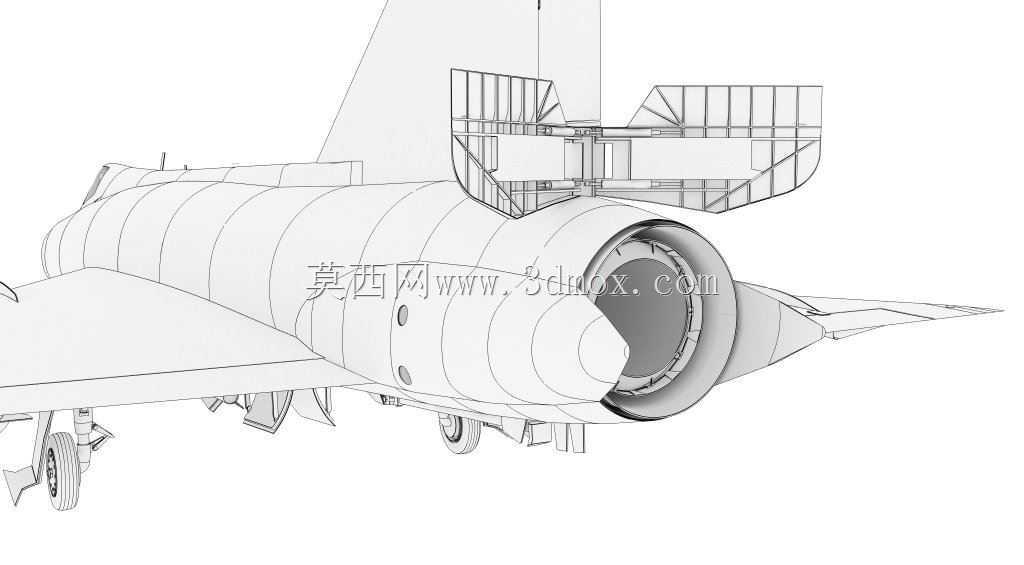

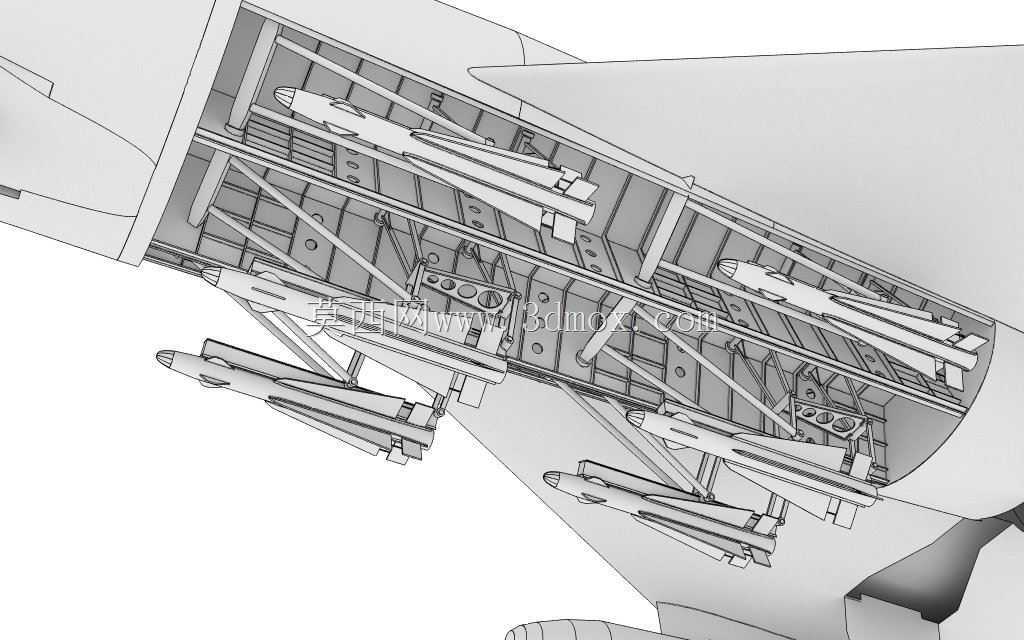

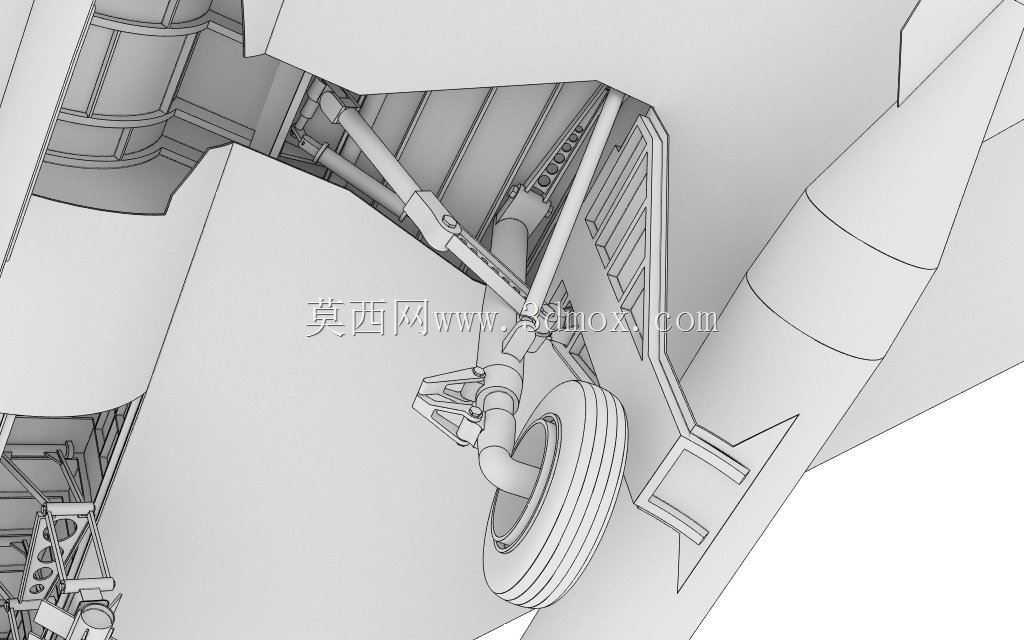

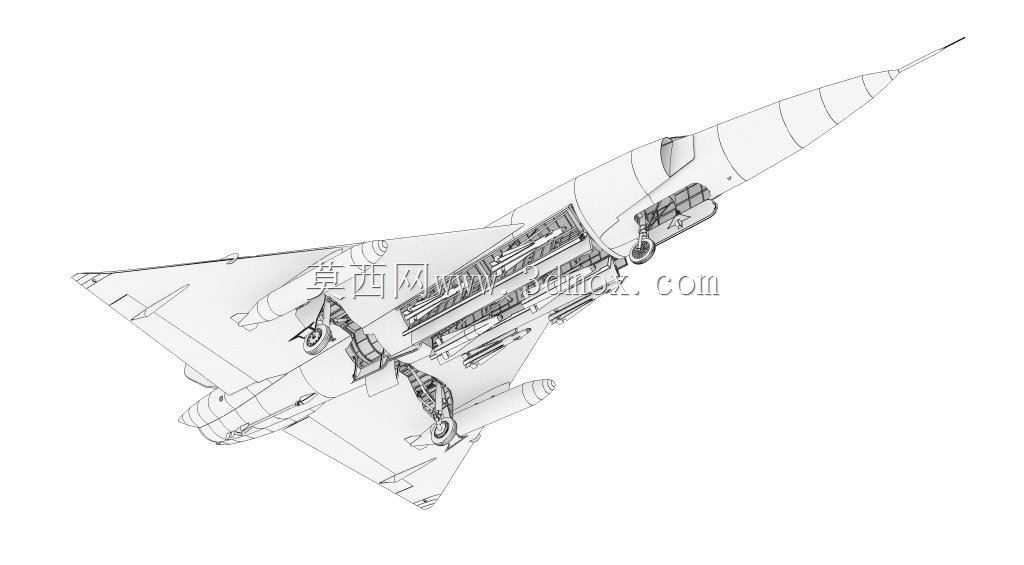

　　机身两侧的武器舱采用半埋式设计，舱门的轮廓与机身曲面完全齐平，舱门闭合时与机身外表面的阶差控制在0.1mm的比例精度内，舱体内部预留了导弹挂架的安装接口，可根据展示需求搭配对应比例的机载武器模型。起落架部分采用前三点式布局，前起落架位于座舱后方的机身轴线位置，起落架舱门的开合轨迹与收放结构完全匹配，主起落架收纳于机翼根部的舱室内，起落架支柱的减震结构、轮胎的胎面花纹都做了细节还原，轮胎与机身、机翼的间隙在起落架完全放下、完全收起两种状态下都经过干涉检查，不存在部件碰撞的问题。机腹下方的副油箱采用流线型设计，挂架与机身的连接点位置准确，副油箱的曲面与机腹曲面的衔接自然，不会出现突兀的凸起。尾喷口部分做了收敛片的细节建模，

　　每一片收敛片的角度都对应发动机加力状态的扩张位置，喷口内部的加力燃烧室管道做了简化的腔体结构，保证从外部观察时不会出现穿模问题。整个模型的所有部件都做了实体化处理，不存在非流形几何、破面等问题，可直接导出用于3D打印制作实体航模，也可导入渲染软件做军事题材的可视化内容制作，对于航空专业的教学场景，该模型可直观展示无尾三角翼布局的面积律设计特点，帮助学习者理解早期超音速截击机的气动设计逻辑与结构布局思路，建模过程中对每一处安装边界的尺寸控制，都能为同类型飞行器的比例建模提供可参考的精度标准，避免出现比例失调、部件干涉等常见建模问题。
