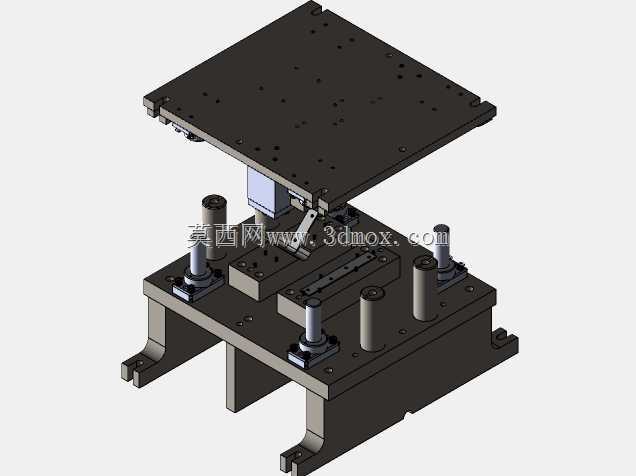

压力机串联L形支架两步成型模结构

　　这套结构适配常规开式单点压力机的安装接口，上下模座的安装孔位完全匹配主流160吨及以下吨位压力机的工作台T型槽排布，下模座底部预留的支撑脚高度为120mm，刚好适配压力机工作台的漏料开口尺寸，安装时无需额外加装过渡垫板，直接通过T型螺栓即可完成锁紧固定，上模柄的同轴度公差控制在0.02mm以内，和压力机滑块的模柄孔配合间隙不超过0.03mm，避免合模过程中出现偏载啃模的问题。在实际冲压生产场景中，这套结构主要针对厚度1.2-2.5mm的冷轧钢板L形支架加工，传统单工序模需要两次单独定位、两次冲压才能完成折弯成型，不仅需要两名操作人员分别负责上下料，还容易因为两次定位的基准偏差导致折弯角度超差、边距尺寸不一致的问题，

　　这套串联结构将两道折弯工序整合在同一套模架内，配合压力机的单次行程即可完成两步成型动作，操作人员仅需在单次滑块下行周期内完成一次上料，即可得到成型合格的L形支架，生产效率相比单工序模提升一倍以上，同时因为两道工序的定位基准统一在同一块下模板上，成型后的支架折弯边垂直度公差可以稳定控制在0.1mm以内，尺寸一致性远高于分散工序的加工方案。从结构设计逻辑来看，上模部分的浮动压料板通过四根独立的导柱导套和上模座连接，导柱表面做了高频淬火处理，硬度达到HRC58-62，配合自润滑铜套的导向结构，合模过程中压料板会先接触料片，在弹簧预紧力的作用下将料片牢牢压在第一工序的下模型面上，避免折弯过程中料片出现窜动移位；第一工序完成90度预折弯后，

　　上模继续下行，第二工序的成型镶块会接触预折弯后的坯料，完成最终的整形折弯，同时将折弯处的R角控制在图纸要求的R1.5以内，避免折弯处出现圆角过大影响后续装配的问题。下模部分的定位挡块采用可调节结构，通过腰型孔固定在下模座上，可以根据不同规格L形支架的料片宽度调整定位位置，适配宽度在80-200mm范围内的L形支架加工，无需重新更换整套模架，仅需调整挡块位置、更换对应厚度的折弯镶块即可快速切换生产型号，换型时间控制在30分钟以内，非常适配中小批量多规格的支架类零件生产场景。导向系统除了上下模之间的独立导柱结构外，模座四角还加装了四个可拆卸的外导柱，导柱长度比合模行程长40mm，保证滑块下行过程中导柱先进入导套完成导向，再进行成型动作，

　　避免因为压力机滑块本身的间隙偏差导致模具错位，有效提升模具的使用寿命，正常维护状态下这套结构的单次刃磨寿命可以达到10万冲次以上。结构的安装边界也做了充分的冗余设计，整体闭合高度为380mm，适配压力机最大装模高度420mm、最小装模高度320mm的调节范围，上下模座的外形尺寸控制在600mm*480mm以内，不会和压力机的立柱、滑块防护结构产生干涉，模座侧面预留的传感器安装位可以适配生产线的误送检知装置，一旦出现料片未送到位、叠料的情况，设备会自动触发急停，避免模具损坏。在实际使用过程中，下模的折弯镶块采用分体式设计，磨损后仅需更换对应位置的镶块即可，无需将整个下模座拆下返修，镶块采用Cr12MoV材质制作，淬火后硬度达到HRC56-60，耐磨性能优异，同时镶块和模座之间通过定位销和螺栓固定，更换时的重复定位精度可以控制在0.01mm以内，不会因为更换镶块导致成型尺寸出现偏差。这套结构还预留了吹气退料的气路接口，成型完成后上模回程时，气阀会自动接通，将卡在模腔里的成品吹落到工作台前方的接料盒里，不需要操作人员手动取件，进一步降低操作的安全风险，避免操作人员的手进入压力机的滑块工作区域。
