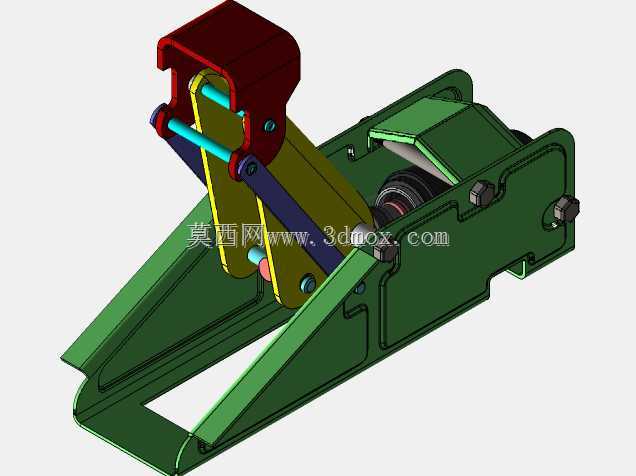

车载剪式手动汽车千斤顶结构设计

　　日常车辆维保场景里，车载千斤顶是更换备胎、底盘检修时不可或缺的基础顶升工具，这款剪式手动千斤顶的结构设计，完全围绕家用乘用车的应急使用需求展开，没有冗余的功能叠加，所有结构件都服务于稳定顶升、便携收纳、操作省力这三个核心目标。从实际使用场景来看，这类千斤顶主要适配普通家用轿车、城市SUV的单侧轮组顶升作业，作业时需将底座平稳支撑在硬化路面上，顶部托座对准车辆底盘指定的顶升支撑点，避免顶升过程中出现滑脱、车身偏移的风险。整个顶升机构采用剪式连杆增力结构，通过螺杆的旋转带动两组交叉连杆的夹角变化，实现托座的垂直升降，相比其他结构的车载顶升工具，剪式结构在收纳状态下整体厚度更薄，能够轻松放入车辆后备箱的备胎槽储物空间内，

　　不会占用过多的随车储物容积。从结构设计的细节来看，底座采用一体冲压成型的槽型钢结构，边缘做了外翻压边处理，既提升了底座与地面接触的支撑面积，降低单位面积的地面压强，避免在松软沥青路面作业时出现底座下陷的问题，同时冲压翻边也提升了底座的整体抗弯强度，承受额定载荷时不会出现底座变形的情况。顶部的托座做了内凹的卡槽结构，能够刚好卡入车辆底盘的加强筋支撑位，顶升过程中托座与底盘支撑点的接触位置不会发生横向滑移，托座表面做了防滑齿纹处理，进一步提升接触摩擦力，避免作业过程中出现车身滑落的安全隐患。交叉连杆的铰接位置采用带衬套的销轴连接，连杆之间的转动间隙控制在合理范围内，既保证螺杆转动时连杆动作顺畅无卡滞，

　　也避免间隙过大导致顶升过程中出现结构晃动。驱动螺杆采用梯形传动螺纹，具备良好的自锁性能，当顶升到达指定高度停止转动螺杆时，螺纹副的自锁特性能够牢牢保持当前顶升高度，不会因为车辆载荷作用出现自动回落的问题，螺杆的端部配合棘轮扳手或者随车配套的摇把即可操作，不需要额外的复杂动力源，单人即可完成全部顶升操作。从安装边界与尺寸适配来看，这款千斤顶的最低收纳高度适配大部分家用轿车的底盘离地间隙，不需要额外垫高即可顺利放入车辆底盘下方，最大顶升高度能够满足轮胎完全离开地面的更换需求，作业时的横向占用空间较小，在路边应急停车作业时，不需要占用过多的路面宽度，降低道路应急作业的安全风险。结构设计过程中，所有受力部件的强度都经过载荷校核，连杆、螺杆、

　　销轴这些核心承力件的材质选型都匹配额定顶升载荷的强度要求，避免过载使用时出现结构断裂的问题。整体结构没有复杂的液压元件，不存在液压油泄漏、密封件老化失效的问题，长期放置在后备箱内也不需要频繁维护保养，环境适应性更强，无论是北方冬季的低温环境还是南方夏季的高温暴晒，都不会影响结构的正常使用。在实际建模过程中，各个铰接部件的配合间隙都按照实际机加工与冲压件的公差要求进行设定，装配完成后可以通过运动仿真模拟整个顶升行程的动作过程，验证连杆运动过程中是否存在干涉，螺杆的行程是否匹配最大顶升高度的需求，托座在整个升降过程中是否始终保持水平状态，避免顶升过程中托座倾斜导致支撑不稳。这类剪式千斤顶的结构设计没有追求过高的顶升载荷，核心是匹配对应车型的整备质量，在保证结构强度足够的前提下尽可能降低自身重量，方便用户随车携带、单人操作，相比重型顶升设备，它的核心优势就是便携、免维护、操作简单，完全覆盖普通车主日常应急换胎、简单底盘检查的使用需求，不需要专业的操作培训，按照随车说明即可安全使用。
