封闭式多级齿轮减速传动结构设计

　　这套多级齿轮减速传动结构，主要面向需要恒定传动比、大扭矩输出的工业动力传输场景，常见于输送线驱动单元、小型工业设备动力端、轻工机械传动系统这类对传动平稳性有明确要求的工况中。整套结构采用封闭箱式布局，所有传动齿轮、支撑轴系都集成在焊接式箱体内，底部带一体化安装底座，安装时直接通过底座上的预留螺栓孔固定在设备机架的安装平面上即可，不需要额外搭建支撑框架，能大幅减少现场安装的配做工作量。

　　从实际功能来看，这套结构的核心作用是把输入端的高转速低扭矩动力，通过多组齿轮的逐级啮合降速，转换成输出端的低转速大扭矩动力，匹配工作端的负载转速与扭矩需求。输入端采用伸出式轴头设计，可直接通过联轴器连接驱动电机输出轴，也可加装带轮、链轮通过皮带或链条传递动力，适配不同的动力源安装布局；输出端轴头同样采用标准伸出结构，可直接连接工作辊、链轮、联轴器等执行部件，动力传递路径短，传动效率损失小。

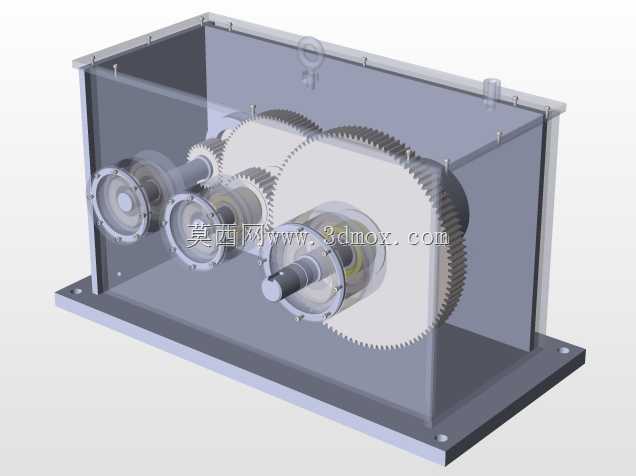

　　设计过程中优先考虑了传动平稳性与维护便利性，各级齿轮的齿数搭配经过传动比验算，确保每一级的减速比分配合理，避免单级齿轮负载过大导致的齿面磨损过快问题；齿轮与轴之间采用平键连接传递扭矩，轴系两端通过轴承座固定在箱体侧壁上，轴承位置预留了润滑脂填充空间，日常维护时只需要打开箱体顶部的注油口补充润滑脂即可，不需要完全拆解箱体。箱体采用半透明可视化设计思路，建模时保留了箱体侧壁的透明属性，能直观看到内部所有齿轮的啮合状态、轴系布置位置，方便设计阶段做干涉检查，也能用于设备运维培训时的结构演示，让运维人员快速理解内部传动逻辑。

　　安装边界方面，底部安装底座的四个固定孔位采用对称布局，孔间距适配常规中小型工业设备的机架安装尺寸，箱体整体外形方正，没有突出的不规则结构，安装时不需要为周边部件预留额外的避让空间，输入端与输出端的轴头伸出长度经过核算，既保证联轴器、带轮等连接件有足够的安装定位空间，也不会因为轴头伸出过长导致轴系刚性不足。箱体顶部预留了吊环安装位，整体装配完成后可通过吊环直接吊装转运，不需要额外制作吊具，适合车间内的设备移位与安装作业。

　　内部齿轮的排布采用平行轴布置方案，所有传动轴的轴线都处于同一平面内，加工箱体轴承孔时可以一次装夹完成所有孔位的镗削加工，能有效保证各轴之间的平行度公差，减少因为孔位偏差导致的齿轮啮合异响、齿面偏磨问题。齿轮的齿宽、模数参数根据常规中小型传动场景的负载上限选取，能满足连续8小时运行的工况需求，齿面设计为直齿结构，加工难度低，后期更换备件时采购成本更低，不需要定制特殊齿形的齿轮配件。箱体的拼接面都预留了密封槽安装位置，实际生产时可嵌入密封胶条，避免箱体内的润滑脂泄漏，同时阻挡外部的粉尘、碎屑进入箱体内部磨损齿轮与轴承，适配多粉尘的车间作业环境。
