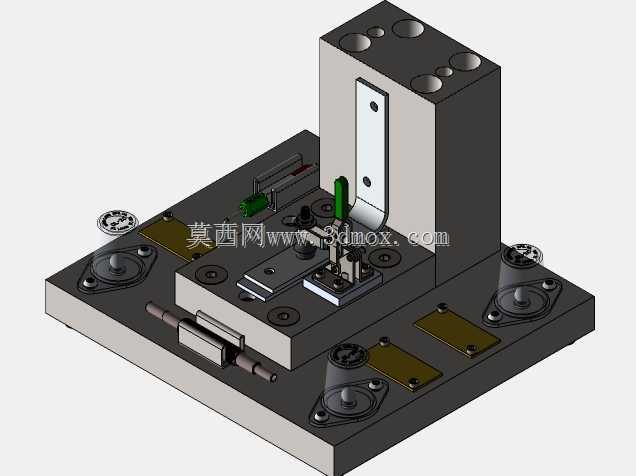

L形支架零件专用检测工装结构设计

　　这套检测工装主要应用于冲压成型L形支架类零件的量产线终检工序，适配汽车零部件、五金结构件加工车间的批量尺寸核验场景，替代传统人工卡尺、百分表多点测量的低效作业模式，可将单零件检测时长压缩至10秒以内，同时规避人工测量带来的读数误差、测点遗漏问题，适配三班倒连续生产的节拍要求。从实际功能来看，该工装可一次性完成L形支架的安装孔位同轴度、折弯角度公差、贴合面平面度、侧边轮廓度四项核心尺寸的快速核验，检测时无需反复装夹调整，操作人员仅需将待检零件放置到定位基准位，通过配套的快压机构完成固定，即可通过预设的检测销、通止规、百分表测头直接读取各项尺寸是否合格，无需复杂计算，对一线检测人员的技能要求大幅降低，

　　新员工经过半小时培训即可独立完成全项检测操作。设计阶段优先遵循了基准重合原则，工装底板采用45号钢调质处理后精磨加工，平面度控制在0.02mm以内，作为整套工装的统一安装基准，所有定位块、检测组件的安装面均以底板上的定位销孔为基准加工，避免二次装夹带来的累积误差。针对L形支架的折弯结构特性，立式定位块采用Cr12MoV材质淬火处理，硬度达到HRC58-62，长期与零件接触摩擦也不会出现磨损变形，定位块的型面完全匹配零件折弯后的内侧轮廓，放置零件时可自动完成初定位，不会出现偏斜错位。底板上分布的四个等高基准柱用于匹配零件底部的安装平面，每个基准柱的顶面高度差控制在0.01mm以内，确保零件放置后处于水平状态，

　　避免因放置倾斜导致角度检测失真。检测组件的布局充分考虑了操作便利性，孔位检测采用带导向的伸缩式检测销，销头做15度倒角导向，操作人员无需精准对准孔位即可将销子推入，若销子无法完全推入则直接判定孔位超差；折弯角度检测侧设置了机械式百分表测头，测头接触点选在零件折弯边的中部位置，避开折弯R角区域，测量数值直接反映折弯角度的偏差量，同时在测头旁设置了合格区间标识线，操作人员可快速判断数值是否在公差范围内。工装的安装边界充分适配车间现有检测工作台的尺寸，整体底板长宽尺寸控制在300mm*250mm范围内，底板四角设置了U型安装槽，可直接通过T型螺栓固定在标准工作台上，无需额外加工安装孔位，整体高度控制在180mm以内，

　　操作人员坐着操作时视线可完全覆盖所有检测点位，无需频繁起身调整观察角度。快压机构采用卧式和立式组合布置，立式压头对应零件的水平安装面，压紧力设置在150N-200N区间，既可以保证零件与基准面完全贴合，又不会因压力过大导致薄壁支架产生压痕变形；卧式压头对应零件的折弯立面，压头前端粘贴聚氨酯缓冲垫，避免刚性接触刮伤零件表面涂层。整套工装的所有易损检测组件均采用快拆式设计，检测销、测头、基准柱磨损后可直接松开锁紧螺丝快速更换，无需对整套工装进行重新校准，大幅降低后期维护成本。在实际产线应用中，该工装可适配同系列3种不同规格的L形支架检测，仅需更换对应厚度的定位垫片和对应直径的检测销即可完成切换，切换时间不超过5分钟，满足多品种小批量的柔性生产检测需求。设计过程中还充分考虑了切屑、灰尘的清理问题，底板上所有安装孔均做了沉孔处理，表面无突出的螺丝头，检测完成后可用气枪直接吹走表面残留的金属碎屑，不会出现碎屑堆积在缝隙中影响定位精度的问题。
