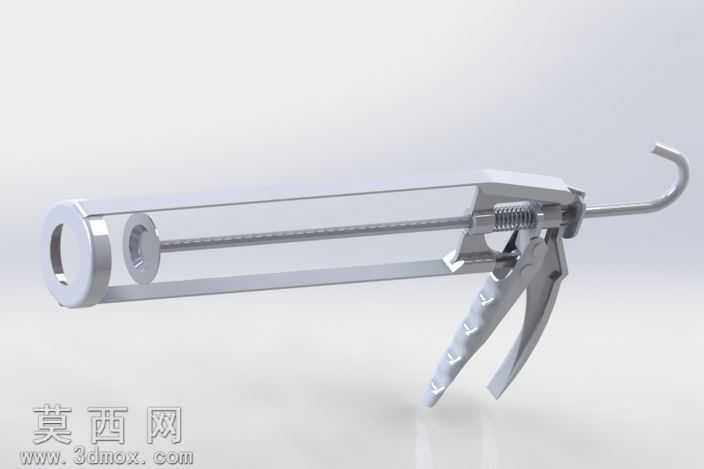

手动压胶式硅酮填缝枪结构设计

本作品为手动式硅酮填缝枪的三维结构设计，建模过程依托SolidWorks平台完成全参数化搭建，完整还原了填缝枪所有功能部件的装配关系与运动逻辑。建模阶段首先从核心功能逻辑出发，围绕胶筒容纳、推杆进给、扳机施力、复位回弹四大核心模块拆分零件，逐一完成筒身固定架、推胶杆、扳机连杆、复位弹簧、握把、尾端挂钩等独立零件的建模，所有零件均采用实体特征建模方式，对推杆的齿形进给结构、扳机与推杆的卡合卡位结构、弹簧的螺旋圈数与线径参数、筒身两端的胶筒定位环结构都做了1:1的尺寸还原，确保各零件装配后不存在干涉问题，可完整模拟实际按压扳机时推杆向前推进、松开扳机后弹簧带动扳机复位的完整动作流程。材质与渲染阶段，针对不同零件的实际应用材质做了区分设置：主体金属框架采用哑光镀铬金属材质，调整反射粗糙度参数还原五金工具的磨砂金属质感，避免过度反光造成的失真；握把部位设置为带防滑纹理的硬质工程塑料材质，表面添加细微的颗粒质感与防滑凸点纹理，还原实际工具的握持触感；复位弹簧采用亮面弹簧钢材质，突出金属线材的光洁质感；推杆部位做了轻度的拉丝金属处理，区分不同金属部件的视觉差异。渲染阶段采用柔和的影棚布光，主光源从侧上方打亮主体结构，辅以补光消除零件缝隙处的死黑阴影，清晰展现内部的弹簧、卡齿等精细结构，同时添加柔和的地面投影增强模型的真实感。设计思路上完全贴合手动填缝枪的实际使用需求，筒身采用开放式框架结构，既可以稳固容纳标准规格的筒装硅酮胶，又能最大程度减轻整体重量，降低长时间握持施工的疲劳感；扳机部位采用杠杆力臂优化设计，通过合理的枢轴点位置设置放大按压力度，让使用者仅需较小的握力即可推动推杆平稳出胶，避免出胶断续、施力费劲的问题；尾端设置的弯钩结构既可以在更换胶筒时快速拉动推杆复位，也可在施工间隙将填缝枪挂放在梯架、工具袋上，提升使用便利性；所有活动连接部位都预留了合理的装配间隙，既保证动作顺畅无卡滞，又不会出现间隙过大导致的结构晃动问题，完整还原了商用手动填缝枪的结构合理性与使用功能性。
