1又1/2英寸孔径钣金配套窝窝结构件

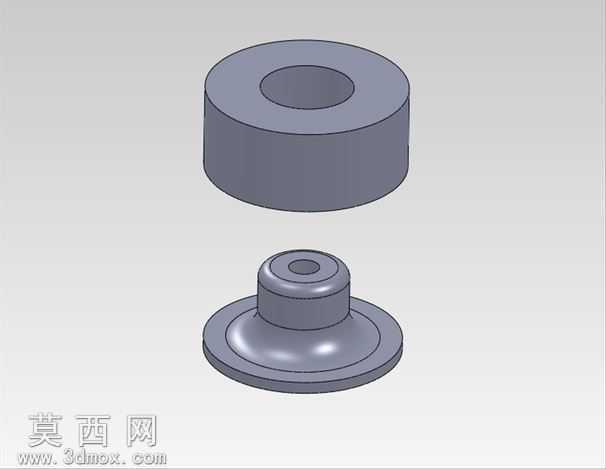

本套结构件采用SolidWorks完成全参数化三维建模，整体包含两个同轴配套的回转类零件，建模过程全程遵循机械加工工艺逻辑，以回转体特征为基础构建核心造型。上方零件为带中心通孔的圆柱套筒类结构，建模时首先绘制同心圆草图，通过拉伸凸台命令生成等厚圆柱基体，再对中心孔进行拉伸切除操作，孔壁与外圆柱面严格保证同轴度公差，边缘处添加0.2mm的微小倒角去除锐边，避免实际装配时出现割手、干涉的问题，材质设定为普通冷轧碳素结构钢，表面赋予哑光灰色金属质感，还原钣金冲压配套配件的真实材质表现。下方零件为带法兰盘的凸台窝座结构，建模时先绘制底部法兰的外圆与内孔轮廓，通过拉伸生成法兰基体，再依次构建中部过渡锥面、顶部凸台圆柱与中心通孔，过渡区域采用平滑圆角过渡，避免应力集中问题，中心孔与上方套筒零件的中心孔尺寸完全匹配，保证装配时的同轴度要求，法兰盘底部设置微小拔模斜度，适配冲压模具的脱模需求。整套模型的渲染采用工作室均匀光照环境，通过调整环境光遮蔽参数凸显零件的结构层次，金属材质的粗糙度设置为0.6，金属度设置为0.8，还原冷轧钢板经冲压成型后的哑光金属质感，无多余反光干扰结构观察。设计思路围绕1又1/2英寸孔径、0.125英寸厚度的金属板刚度增强需求展开，两个零件配合使用时，可作为窝窝补强结构安装在金属板的对应孔径位置，上方套筒嵌入金属板孔位，下方窝座从另一侧贴合金属板表面，二者配合后可分散孔位周边的应力，提升钣金件在孔位处的结构刚度，避免金属板在受力时出现孔位变形、撕裂的问题，该结构可适配男性、女性模具与水压机配合使用，作为压缩模具的配套组成部件完成钣金窝窝的压制成型工序，建模过程中所有尺寸均严格对应英制规格参数，各配合面预留0.05mm的装配间隙，保证实际生产装配时的顺畅性，所有特征均保留参数化编辑属性，可根据实际使用需求调整孔径、厚度、法兰直径等参数，适配不同规格的钣金补强场景。
