22mm嵌入式面板指示灯结构设计

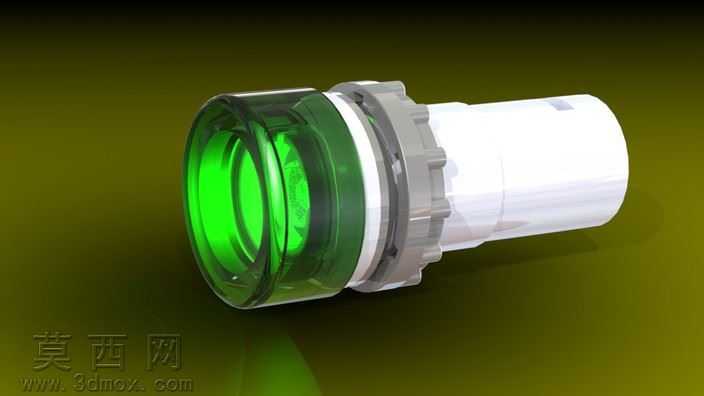

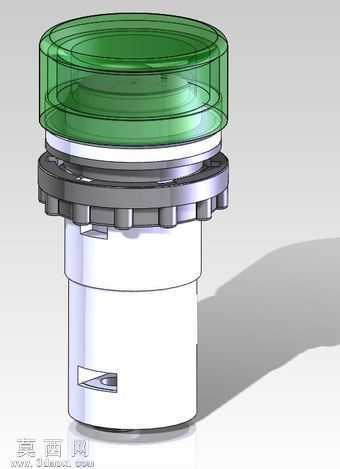

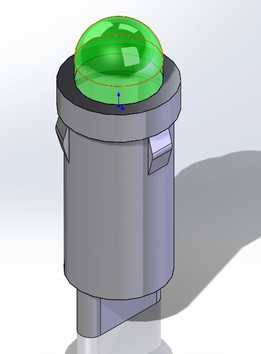

本模型为22毫米标准安装孔径的面板指示灯三维结构设计，采用SolidWorks完成全参数化建模，完整还原了该类工业指示灯的装配层级与各部件细节。建模过程中遵循工业电气元件的通用设计规范，首先搭建整体装配基准，以安装轴线为核心参考，依次拆分出顶部透光罩、密封垫圈、灯座主体、锁紧固定环等独立零件，各零件间保留合理的装配公差与配合间隙，确保虚拟装配时无干涉问题。材质与渲染表现上，顶部透光罩采用半透明绿色PC材质参数，调整折射与透光率参数模拟真实指示灯罩的柔光效果，还原点亮时的光线漫射质感；金属密封垫圈、锁紧环采用哑光镀锌金属材质，设置细微的表面粗糙度参数体现金属冲压件的真实质感；灯座主体采用白色阻燃PA工程塑料材质，表面做细微磨砂纹理处理，还原工业塑料件的哑光外观，各部件的材质区分清晰，爆炸视图可直观展示各零件的装配顺序与位置关系。结构设计层面，该指示灯采用前端面板安装、后端锁紧环固定的结构，适配22毫米标准面板开孔，橡胶密封垫设置在灯座与面板接触面之间，可实现正面IP65级防护效果，满足工控设备面板的防尘防水需求；灯座内部预留LED灯珠、限流元件的安装空间，接线端采用直插式接线结构，无需额外工具即可完成接线操作，支持正面更换灯珠的维护方式，无需拆解背部接线即可完成耗材更换，大幅降低设备维护成本。设计过程中参考了主流工控指示灯的安装尺寸规范，各部件的尺寸参数均符合行业通用标准，可直接用于电气控制柜、自动化设备面板的布局设计参考，也可作为同类指示灯产品结构设计的参考蓝本，模型包含完整的零件特征与装配约束，可根据需求修改灯珠颜色、接线方式等参数，适配不同的电压等级与指示颜色需求。
