手动多档位齿轮变速箱传动结构

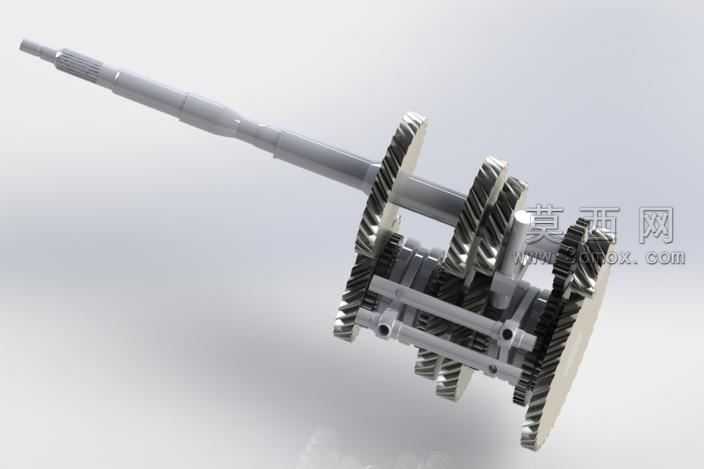

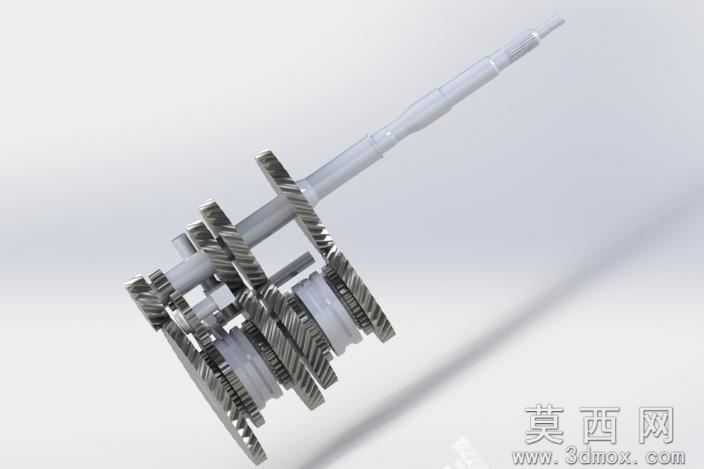

本作品为手动多档位齿轮传动变速箱结构，采用三维建模软件完成全参数化设计，建模过程严格遵循机械设计规范，对每一个零部件的尺寸、装配关系进行了精准定义。整体结构以平行轴传动为核心布局，包含输入轴、输出轴、多组不同传动比的斜齿轮组、换挡同步组件、支撑轴承及定位结构，所有零件均按照实际机械加工的工艺要求进行建模，齿轮部分通过参数化特征生成渐开线齿形，还原了斜齿轮啮合的精准齿廓结构，保证齿面啮合间隙、传动重合度符合设计标准，能够直观呈现不同档位下的动力传递路径。渲染阶段采用金属材质为主的材质方案，对齿轮、传动轴等钢制零件赋予哑光金属质感，还原机加工金属表面的细腻纹理，对轴承、衬套等部件区分材质表现，通过光影调整突出结构的层次感，清晰展现各齿轮组的排布位置、轴系的支撑关系以及换挡机构的动作空间。设计思路围绕手动变速箱的传动原理展开，通过不同齿数齿轮的啮合组合实现多档位传动比切换，可直观演示低速大扭矩、高速小扭矩的动力转换逻辑，结构设计兼顾了教学演示与结构参考价值，完整还原了手动变速箱内部的轴系定位、齿轮啮合、换挡滑移的核心结构，装配过程严格按照实际装配顺序进行约束，可实现传动过程的运动仿真，清晰展示动力从输入轴传入，经过不同档位齿轮组传递后从输出轴输出的完整过程，各部件之间无干涉，结构布局紧凑合理，充分体现了齿轮传动系统的设计逻辑与机械结构美感，可作为机械原理教学、传动结构设计参考的数字化模型，帮助理解手动变速传动的工作原理与结构组成。
