调节闸门用不锈钢拉杆组件结构设计

项目分类:通用机械零部件 发布时间:2021-12-10 ID:438917
  • 调节闸门用不锈钢拉杆组件结构设计
  • 调节闸门用不锈钢拉杆组件结构设计
  • 调节闸门用不锈钢拉杆组件结构设计

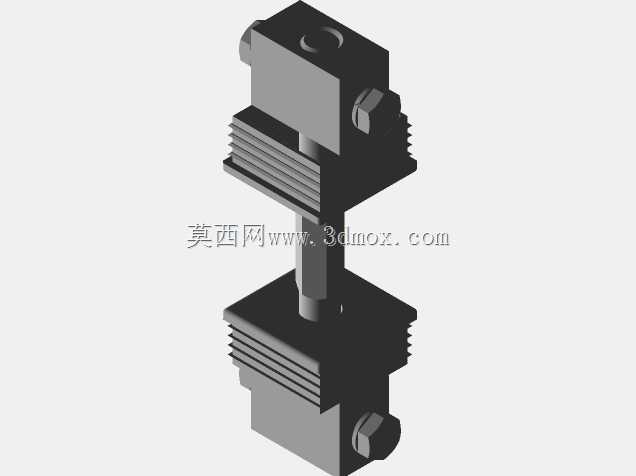

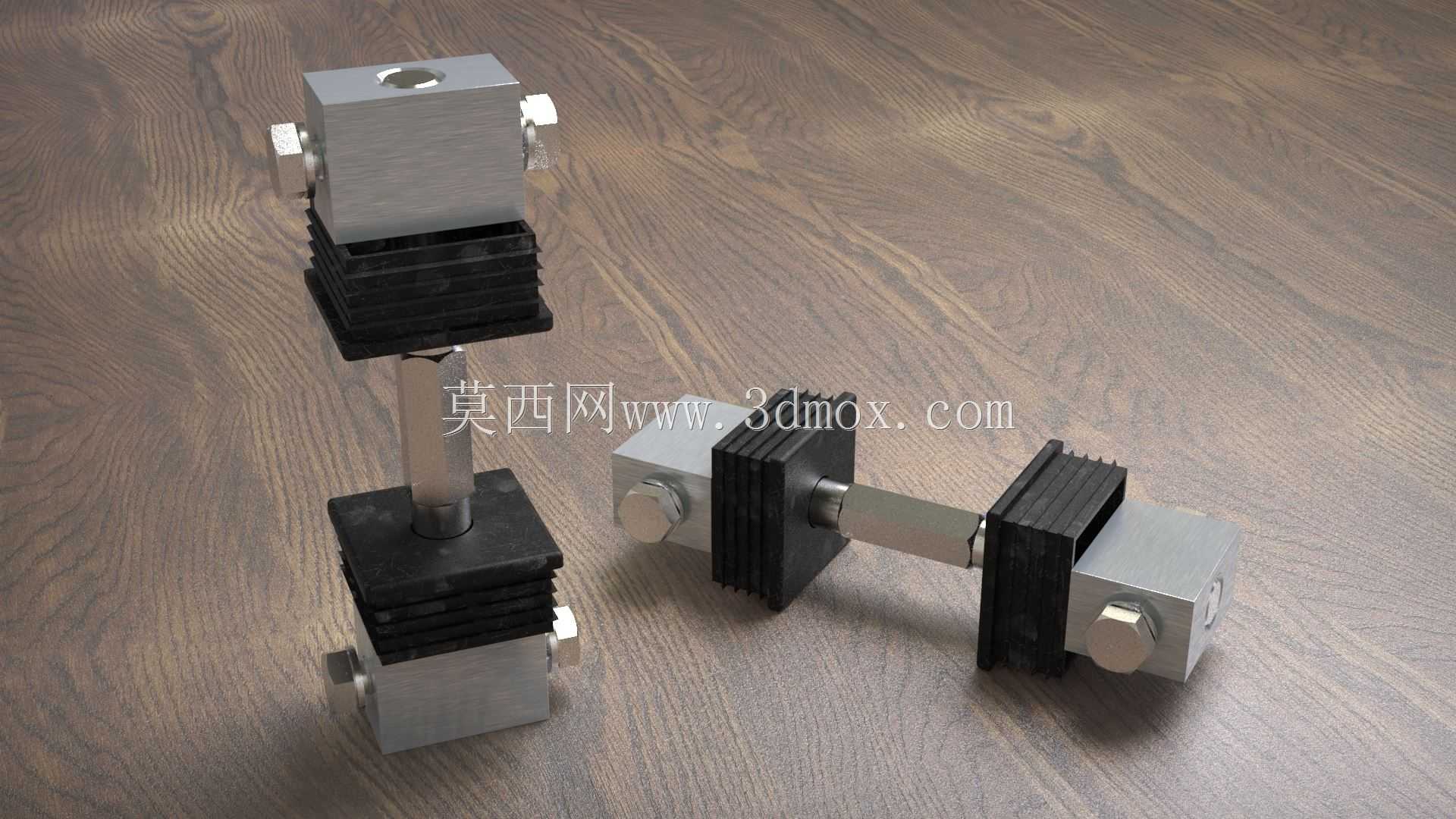

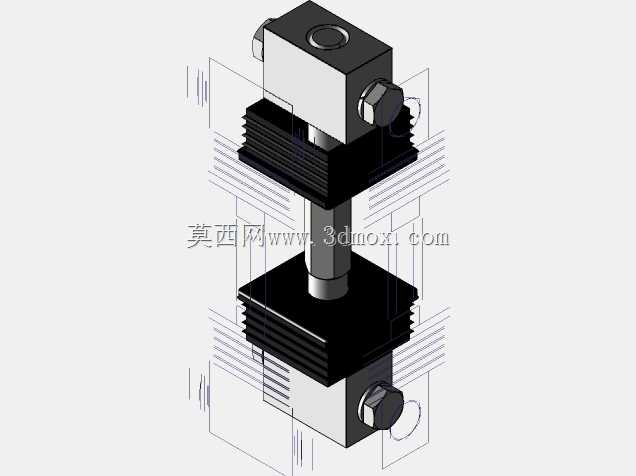

  在水利枢纽、市政给排水、工业流体输送管线的闸门调节机构中,拉杆是连接驱动端与闸板的核心受力构件,这套不锈钢拉杆组件正是针对中等通径调节闸门的工况需求开发,适配0.6MPa-1.6MPa的常规管线压力等级,可在清水、轻度腐蚀性污水、常温工业流体介质环境中长期稳定工作。从结构组成来看,整套构件分为端部连接座、缓冲隔振段、中间传力杆三个核心部分,两端的方形连接座采用整块不锈钢铣削加工而成,座体上预留的横向通孔用于穿装锁紧销轴,可分别与闸门驱动端的摆臂、闸板顶部的连接耳板实现铰接,铰接位置的配合间隙控制在0.1mm-0.2mm之间,既保证传动过程中无明显旷量,又能补偿安装过程中产生的微小同轴度偏差,避免构件受附加弯矩作用出现早期断裂。

  连接座与中间传力杆之间设置的黑色叠层缓冲段,采用耐老化橡胶与金属垫片交替叠压硫化成型,这一结构并非多余设计——在闸门快速启闭或者管线出现水锤效应时,叠层结构可以吸收瞬时冲击载荷,避免刚性传力导致的销轴剪断、杆体弯曲问题,同时还能阻断流体传导的微幅振动向驱动端传递,降低驱动机构的连接螺栓松动概率。中间的传力杆采用冷拉不锈钢圆棒加工,杆体表面做了精磨处理,粗糙度控制在Ra1.6以内,既减少与导向套之间的滑动摩擦阻力,也能避免长期往复运动中出现表面划伤导致的锈蚀卡滞。从安装边界来看,整套拉杆的总长度适配150mm-300mm的闸门行程范围,端部连接座的外形尺寸控制在40mm×40mm×35mm,

  安装时不需要对原有闸门的连接耳板做额外扩孔或焊接改造,直接替换同规格的老旧碳钢拉杆即可完成升级,适配性较强。设计过程中针对受力薄弱环节做了针对性优化:连接座与传力杆的衔接位置做了R3的圆角过渡,避免应力集中;铰接孔内压装了自润滑铜套,不需要定期加注润滑脂即可保证铰接位置转动灵活,在水下或者潮湿环境中也不会出现锈死问题;所有外露的金属表面都做了钝化处理,抗锈蚀能力相比普通碳钢拉杆提升4倍以上。在实际工况应用中,这类拉杆不仅可以用在手动调节的闸门上,也可以适配电动、气动驱动的自动调节闸门,当闸门需要做开度调节时,拉杆随驱动端做直线往复运动,将驱动力平稳传递到闸板上,实现管线通流面积的精准控制。相比传统的一体式碳钢拉杆,

  这套分体缓冲式的结构在抗冲击、耐锈蚀、安装维护便捷性上都有明显优势,尤其是在需要频繁调节开度的工况下,缓冲段的存在可以大幅降低构件的疲劳损伤概率,延长整套闸门机构的维护周期。建模过程中对各个配合面的尺寸公差做了严格定义,铰接孔的公差带采用H7,销轴的公差带采用h6,保证互换性;叠层缓冲段的压缩量设定为总厚度的10%,既保证足够的缓冲能力,又不会因为刚度过低导致传动滞后;连接座的锁紧螺栓孔位置做了沉台设计,螺栓安装后头部不会突出座体表面,避免运动过程中与周边的导向结构发生刮碰。
