5×2毫米直插式发光二极管结构设计

　　在各类电子设备的状态指示、信号反馈场景中，小尺寸直插式发光二极管是应用频次极高的基础元器件，本次呈现的5×2毫米规格直插LED，正是针对紧凑型安装空间设计的指示类光源结构。日常做设备面板布局、PCB板卡设计时，经常会遇到安装位预留空间狭窄的情况，常规3毫米、5毫米圆头LED的径向尺寸往往会挤占周边走线、接插件的布置空间，而这种矩形截面的小尺寸LED，刚好能适配狭长型的指示灯开孔，在工控面板、小型消费电子、车载指示模块的密集灯阵布局中，能大幅提升板面空间利用率。

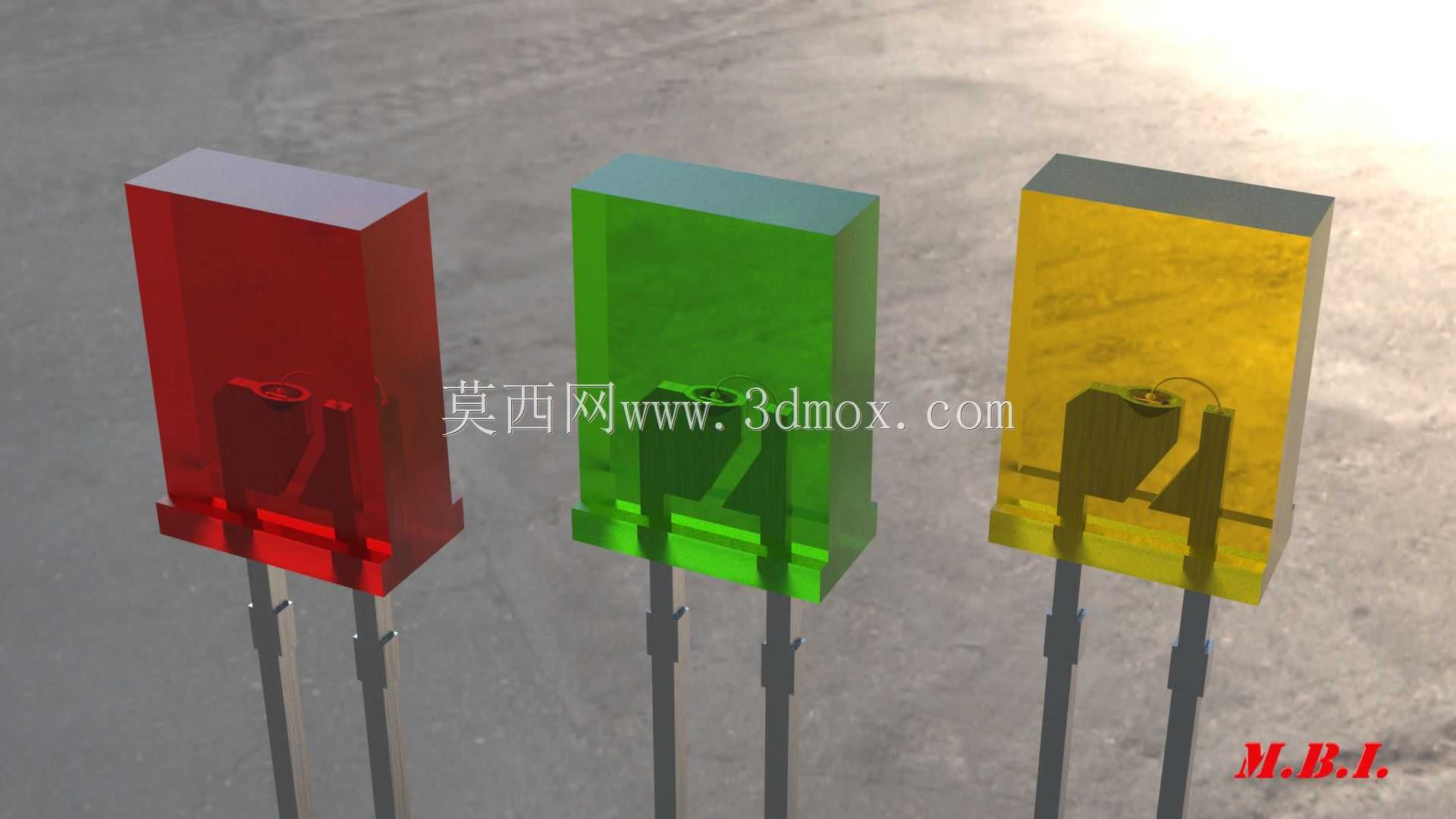

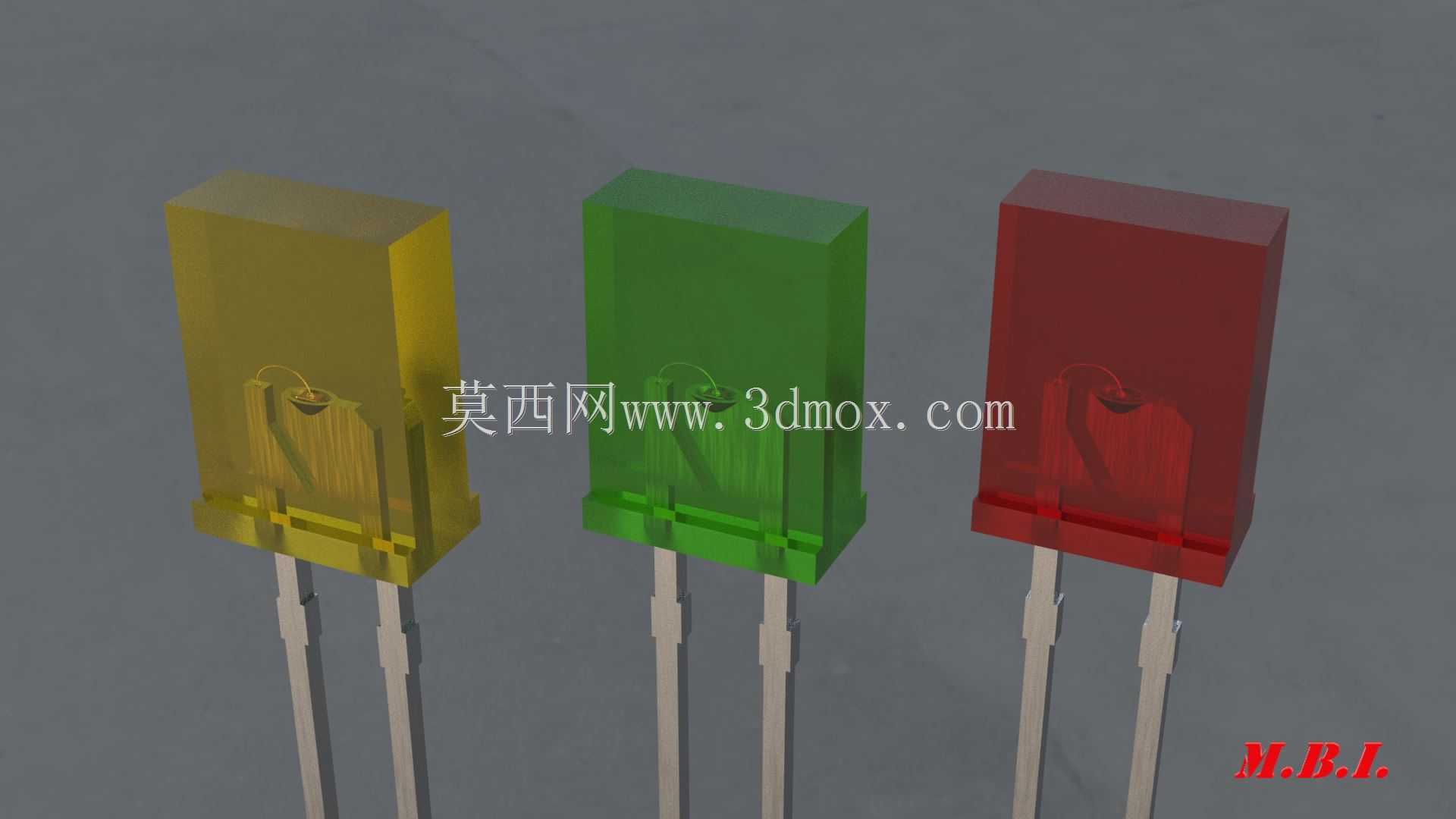

　　从结构设计逻辑来看，这款LED的封装主体采用矩形环氧树脂灌封结构，截面尺寸严格控制在5×2毫米，整体封装长度匹配常规波峰焊、手工焊的操作空间，引脚采用标准间距的平直铜质引脚，引脚直径适配通用PCB板0.8毫米的标准安装孔径，不需要额外做扩孔或改孔处理，能直接兼容现有量产的焊接工艺。封装胶体根据发光颜色做了对应着色处理，红、绿、黄三种常规指示色的胶体分别添加对应色粉，既可以在未通电状态下起到遮光、避免相邻灯珠串光的作用，又能在通电时让光线均匀从胶体正面透出，不会出现局部亮斑的问题。

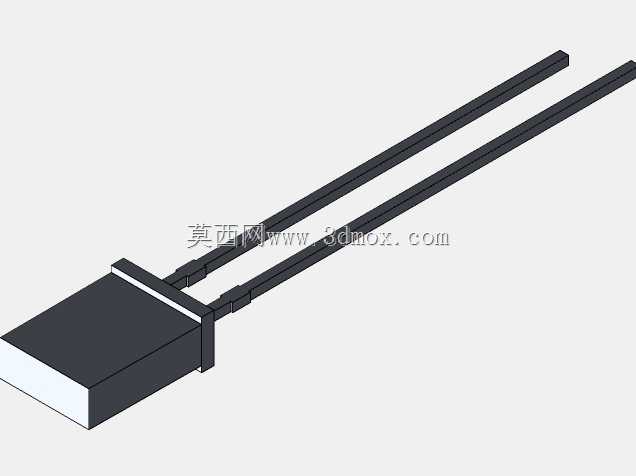

　　实际选型使用时，需要重点关注几个安装边界参数：首先是胶体的总高度，从引脚根部到胶体顶面的尺寸，决定了面板开孔的沉台深度，如果是做面板嵌入式安装，沉台深度需要略大于胶体高度，避免胶体顶到面板外表面出现装配间隙；其次是引脚的伸出长度，常规剪脚后保留3-5毫米的长度即可满足焊接需求，过长的引脚容易在焊接后出现歪斜、触碰周边元器件引脚造成短路的问题，过短则会导致焊接时焊锡浸润不足，出现虚焊隐患。另外，这种矩形封装的LED存在极性区分，设计封装结构时特意将其中一个引脚做了加长处理，同时在胶体底部做了微小的切角标识，装配时可以快速区分正负极，减少生产线上的极性装反不良率。

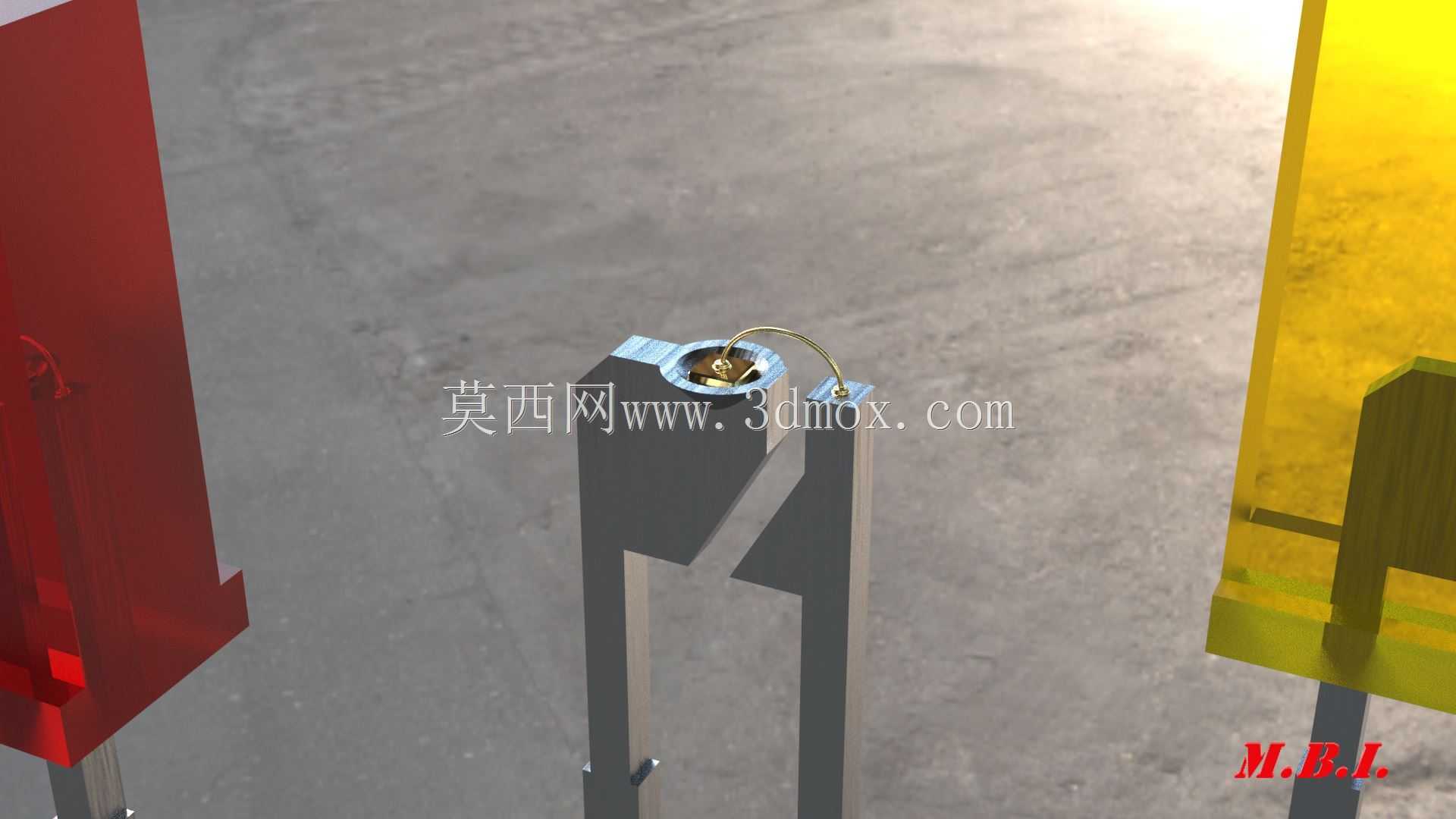

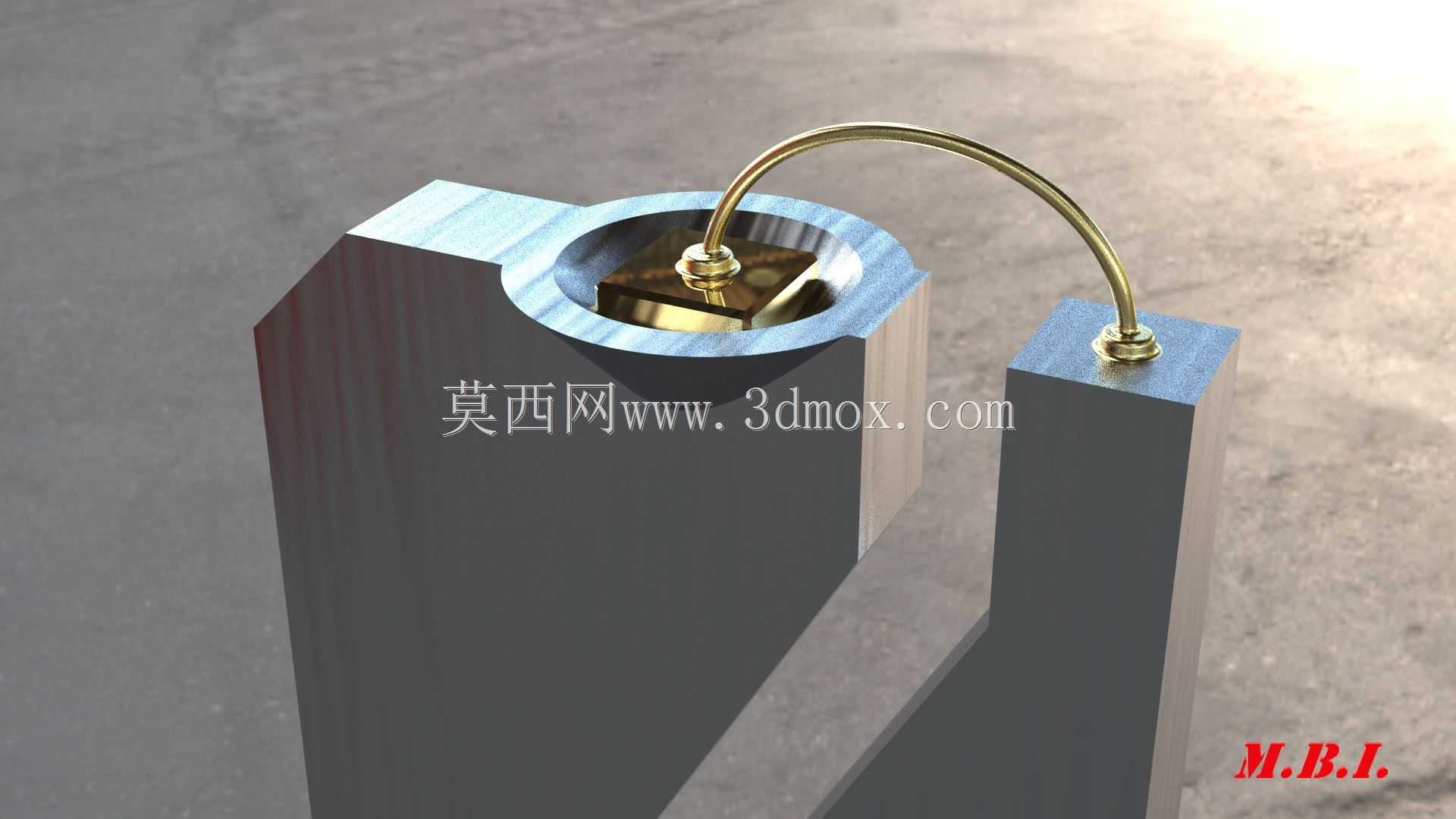

　　从功能特性上看，这款小尺寸LED的发光角度适配近距离指示场景，不需要额外加装导光柱就能让1-3米范围内的操作人员清晰识别灯的亮灭状态，在设备的电源指示、运行状态指示、故障报警指示位上使用时，响应速度快，功耗远低于传统的白炽灯指示灯，不需要搭配复杂的散热结构，长时间点亮也不会出现胶体过热发黄的问题。做三维建模时，特意还原了胶体内部的支架、芯片绑定结构，以及引脚的折弯应力释放位，这个应力释放位是很容易被忽略的细节——如果引脚直接从胶体根部平直伸出，在装配掰动引脚时，应力会直接传递到胶体内部的绑定金丝上，容易造成金丝断裂导致灯珠死灯，而在根部预留微小的折弯圆弧，就能抵消大部分装配时的外力，提升产品的装配可靠性。

　　在不同行业的应用中，这款LED的适配性也很强：在小型工控模块上，可以多个并排布置做状态码指示，通过不同颜色、亮灭组合反馈设备的运行参数；在消费类电子产品上，可以做电源、充电状态的指示，小尺寸不会破坏产品外观的整体性；在玩具、小家电产品上，还可以通过胶体的透光特性做柔光效果，不需要额外加磨砂灯罩就能达到柔和的出光效果。建模过程中对所有配合尺寸都做了公差预留，胶体的外形尺寸公差控制在±0.1毫米范围内，引脚的位置度公差符合电子元器件行业的通用安装标准，不管是做手工样板焊接，还是做自动化插件机的批量生产，都能顺利适配，不会出现插装卡滞、定位不准的问题。
