螺旋盘式金属丝支撑烤架结构设计

　　日常餐饮加工场景中，这类螺旋盘式金属丝支撑件的应用覆盖范围极广，从户外露营烧烤的食材承托，到商用蒸柜内的蒸盘垫高支撑，再到家用厨房的隔热置物、烘焙冷却架使用，都能见到同结构产品的身影。不同于平面网格结构的支撑件，螺旋盘绕的丝条布局没有交叉焊接的网格节点，承托面的平整度更容易控制，食材放置时不会因为网格节点凸起造成局部压痕，细小的食材碎块也不会从网格缝隙掉落，尤其适合承托切片食材、小型面点这类对承托面间隙均匀度有要求的加工对象。

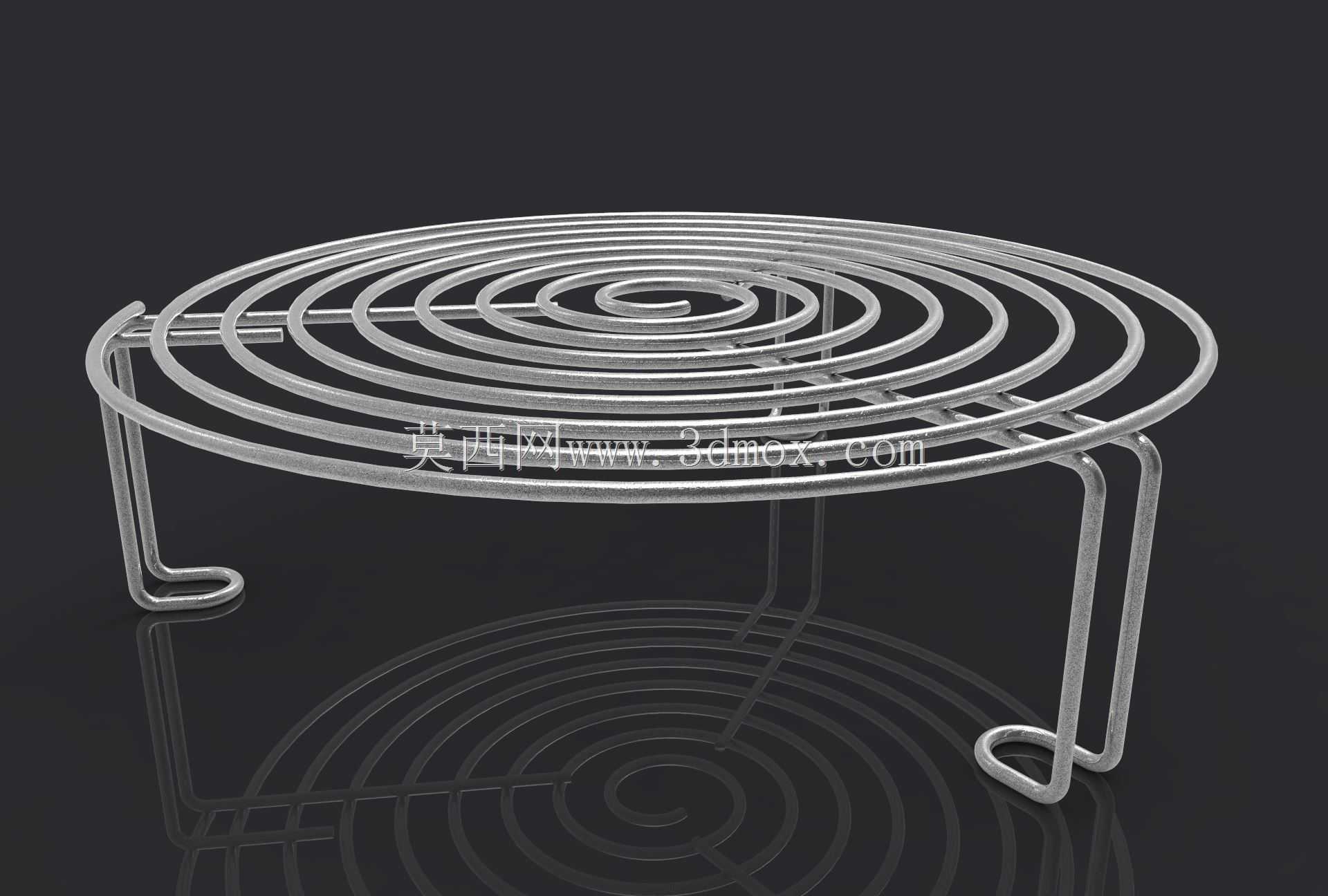

　　从功能实现逻辑来看，该结构采用单根连续金属丝弯折成型的设计思路，整体没有多余的拼接焊点，除了底部支撑脚的末端做了防刮弯折处理外，盘面上所有丝段都处于同一水平高度，承托时的受力可以沿着螺旋丝条均匀传导到三个支撑腿上，不会出现局部应力集中导致的丝条变形。三个支撑腿采用向外倾斜的弯折角度，支撑点落在盘面投影范围的外侧，放置在平面上时的抗侧翻能力远优于垂直直腿结构，即使承托的食材重心略有偏移，也不会出现架体倾斜滑落的问题。支撑腿的末端做了水平向内的回弯处理，既避免了尖锐丝端刮伤操作台面，也增大了支撑脚与接触面的摩擦力，放置在光滑的不锈钢台面、陶瓷盘面上时不会轻易滑动。

　　结构设计阶段需要重点把控几个核心尺寸边界：首先是盘面螺旋丝的间距，间距过大会导致小型食材掉落，间距过小则会影响热量穿透，无论是烧烤时的热辐射还是蒸制时的蒸汽流通，都需要丝条间保留均匀的流通间隙，保证食材各面受热均匀，该结构的螺旋间距控制在8-10mm区间，既可以承托直径10mm以上的食材块，也能保证热流顺畅穿过承托面。其次是整体支撑高度，高度过低会导致食材与下方接油盘、蒸盘液面距离过近，要么出现食材浸泡在积液里的问题，要么热量流通空间不足导致加热不均；高度过高则会造成整体结构重心上移，稳定性下降，同时浪费加热腔的内部空间，常规家用及小型商用场景下，支撑高度控制在30-40mm即可满足使用需求，既预留了足够的积液收集与热流空间，也能保证放置稳定性。

　　丝径选择也是设计中不可忽视的环节，丝径过细会导致承托重力不足，放置较重食材时盘面出现下凹变形，长期使用后螺旋丝条无法恢复水平状态；丝径过粗则会增大整体重量，同时丝条本身的导热过快，操作时容易烫伤，也会增加材料成本。针对食品接触场景使用的产品，一般选用食品级304不锈钢丝，丝径控制在2.5-3mm区间，既可以保证单腿5kg以上的承重能力，整体重量也控制在单手可轻松拿取的范围，长期高温使用下也不会出现氧化生锈的问题。

　　安装与使用边界上，该结构属于一体式免安装结构，开箱即可直接放置使用，不需要额外的组装配件，适配的容器内径需要比架体外径大10mm以上，方便取放操作，同时避免架体与容器内壁卡滞。使用过程中需要注意，该结构为敞口支撑设计，不适合承托流动性强的液态食材，仅适用于固态、半固态食材的承托加热或冷却放置。螺旋盘面的无焊点设计也让清洁难度大幅降低，没有网格结构的缝隙藏污纳垢，使用后直接用软布擦拭即可清理表面残留，不会出现焊点位置积垢难以清理的问题。

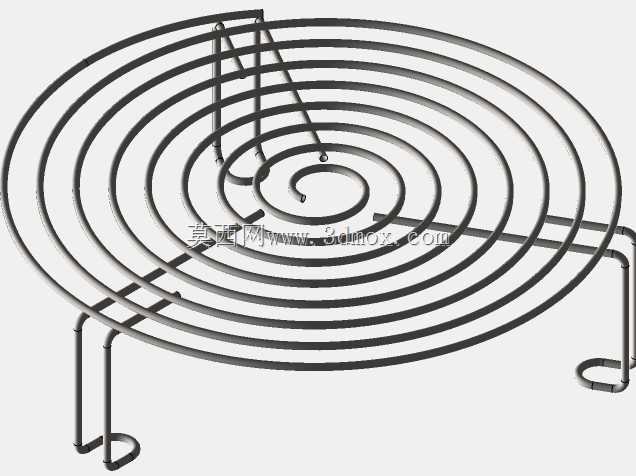

　　从结构建模的角度来看，该产品的建模逻辑需要先绘制螺旋投影线，按照设定的间距、盘绕圈数生成平面螺旋路径，再根据丝径扫描生成盘面主体结构，之后在螺旋路径的三个均布位置引出支撑腿线段，按照倾斜角度、支撑高度、末端回弯的尺寸要求完成扫掠，最后对所有弯折位置做圆角处理，避免应力集中的同时消除尖锐边角，建模过程中需要保证所有丝段的相切连续，弯折处的圆角半径不小于丝径的2倍，避免实际弯折加工时出现丝材断裂的问题。
