可折叠便携野营铁丝烧烤支架结构设计

　　这款可折叠铁丝烧烤支架的设计，核心围绕户外轻量化出行的实际使用需求展开，区别于传统固定式烧烤架的笨重形态，整体采用弯折铁丝作为核心受力构件，在保证结构承载能力的前提下最大限度压缩了收纳体积，适配徒步、自驾露营、近郊野餐等多类户外场景的使用需求。从实际使用场景来看，这类支架不需要额外搭配复杂的支撑台面，仅需借助现场的石块、土坡等自然地形即可完成架设，也可直接展开自带的折叠支腿放置在平整地面使用，能够适配不同的野外场地条件，不需要用户额外携带沉重的金属支撑台面，大幅降低户外出行的装备负重。

　　结构设计上，整体采用多段铰接的铁丝弯折结构，烤网主体由平行排布的细铁丝焊接组成栅格承载面，栅格间隙控制在8-12mm区间，既能够保证炭火的热量充分向上传递，又可以避免小块食材从间隙掉落，同时栅格结构的通风效率远高于冲孔板材烤网，能够减少炭火燃烧不充分产生的烟气。两侧的支腿采用双段折叠铰接设计，收纳状态下支腿可以完全贴合在烤网背面，整体收纳后的厚度不超过30mm，可以轻松塞进背包侧袋、露营装备箱的缝隙中，不会占用过多的储物空间；展开状态下支腿与烤网主体形成三角形稳定支撑结构，单侧支腿设置有两个受力支撑点，能够将烤网的承重均匀分散到支腿的各个弯折节点，避免局部应力集中导致的铁丝变形，整体静态承载能力可以达到15kg以上，完全满足3-5人户外烧烤时放置食材、烤网夹、小型炊具的承重需求。

　　从安装边界与尺寸适配来看，烤网的有效承载区域尺寸控制在400mm*280mm区间，既能够满足常规尺寸的烤串、烤盘放置需求，又不会因为尺寸过大导致收纳不便；支腿展开后的整体高度为180mm，这个高度既能够保证烤网与下方炭火之间留出足够的通风间隙，避免炭火因为缺氧熄灭，又不会因为高度过高导致支架重心偏高、容易翻倒。烤网的边缘位置做了向内的弯折收边处理，没有突出的尖锐铁丝端头，避免使用过程中划伤手部，同时收边结构也提升了烤网整体的结构刚性，减少长期高温使用下的栅格变形量。

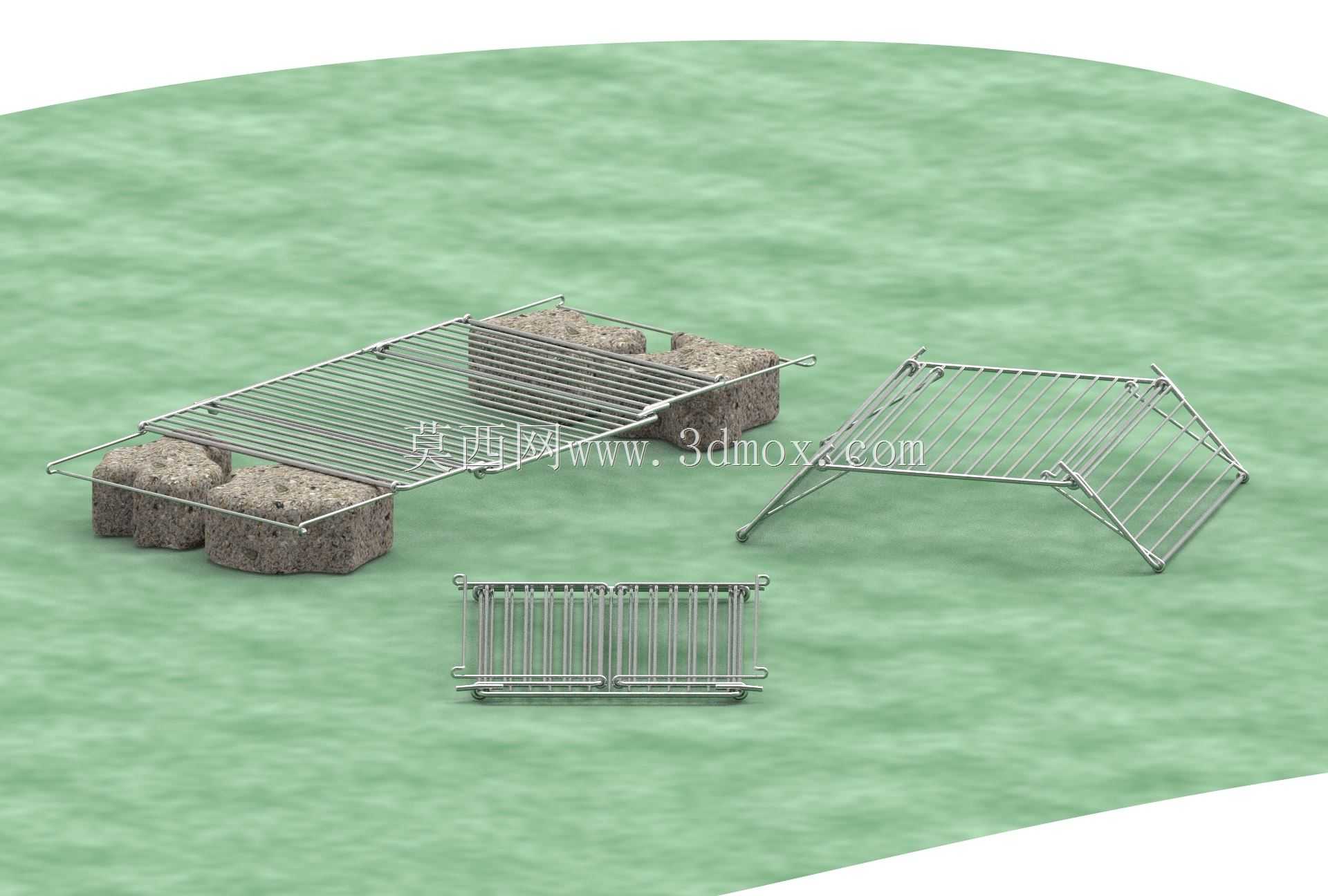

　　设计过程中充分考虑了户外使用的复杂工况，铁丝构件的弯折半径全部控制在3mm以上，避免弯折处应力集中导致的断裂问题，所有铰接位置采用卷边铰接结构，没有额外的销轴、螺丝等小零件，避免户外使用过程中零件丢失导致支架无法使用。支架的两种使用形态可以灵活切换：当场地有现成的石块、砖头等垫高物时，可以将支腿完全折叠，直接把烤网架在垫高物上方使用，此时烤网距离炭火的高度可以通过垫高物的厚度灵活调整，适配不同食材的烤制温度需求；当场地没有可借助的垫高物时，将两侧支腿向下翻折卡入定位槽即可形成稳定的支撑结构，不需要额外的工具辅助固定，整个展开过程只需要10秒左右即可完成，操作门槛极低。

　　不同于市面上常见的薄铁皮冲压烤架容易高温变形、锈蚀的问题，这款铁丝支架的整体结构没有大面积的板材构件，高温使用下的热变形量极小，同时通透的栅格结构在使用后可以快速冷却，清理时只需要简单擦拭即可去除表面的油污残留，不会像板材烤架一样积存油污和食物残渣。在实际户外使用中，这类轻量化烤架尤其适合短途徒步露营、骑行露营等对装备重量敏感的场景，不需要牺牲烧烤功能即可大幅降低装备负重，同时折叠后的形态也不会对其他露营装备造成刮蹭损伤。结构受力层面，烤网的每一根横向铁丝都与纵向的支撑铁丝做了满焊固定，焊接点全部位于烤网的背面，不会与食材直接接触，同时焊接点的打磨处理避免了焊渣残留带来的清洁难题，长期反复高温使用后焊接点也不会出现开焊脱落的问题。支腿的定位结构采用铁丝本身的弹性卡接设计，展开后支腿的卡接端会自动卡入烤网边缘的定位卡槽中，不需要额外的锁止零件，即使经过数百次折叠展开操作，卡接结构依然能够保持足够的卡紧力，不会出现支腿意外折叠导致的倾翻风险。
