可折叠便携户外铁丝烧烤架结构设计

　　这款折叠式铁丝烧烤架的结构设计，核心围绕户外轻量化出行的实际使用需求展开，区别于传统固定式铸铁烧烤架的笨重属性，整体采用金属线材弯折焊接成型，没有多余的冗余结构，在保证支撑强度的前提下尽可能压缩了收纳后的整体体积。从实际应用场景来看，这类结构的烧烤架主要适配单人至双人的短途露营、徒步野营、河畔野餐等轻量化户外活动场景，不需要额外携带复杂的安装工具，展开即可直接使用，收纳后可以轻松塞进背包侧袋或者露营装备的缝隙中，不会占用过多的装载空间。

　　从功能特性层面分析，整个烧烤架的支撑腿采用一体化弯折的铰接结构，和上部的烤网框架通过转轴点位连接，展开时支撑腿自然向外撑开形成稳定的三角支撑结构，接触地面的支撑端做了横向的弯折延伸，增大了和地面的接触面积，即使在不太平整的泥土地、草坡或者碎石滩上，也能通过小幅度调整支撑腿的开合角度获得稳定的放置状态，不会轻易出现侧翻的情况。烤网部分采用等间距平行排列的金属圆丝焊接在边框上，丝条之间的间隙经过实际使用验证，既可以保证炭火的热量能够顺畅向上传递，避免热量堆积导致食材烤焦，也能防止小块的食材从缝隙中掉落，同时平行排列的丝条不会在食材表面留下杂乱的烤痕，清理时只需要顺着丝条方向擦拭就能去除表面残留的油污和食物残渣。

　　设计思路上没有采用额外的锁扣结构来固定展开状态，而是利用金属线材本身的形变应力实现结构自锁，当支撑腿展开到工作角度时，铰接点位的线材弯折角度刚好越过死点位置，依靠金属本身的弹性张力保持结构的刚性，不需要额外的卡扣或者紧固件进行固定，既减少了零件数量降低了生产装配的复杂度，也避免了户外使用时小零件丢失导致整个设备无法使用的问题。烤网的边框做了向上的微幅翻边处理，一方面可以提升整个框架的结构强度，防止线材焊接处因为长期受力出现开焊变形，另一方面也能对放置在烤网上的食材起到一定的围挡作用，挪动烤架位置时不会轻易让食材滑落。

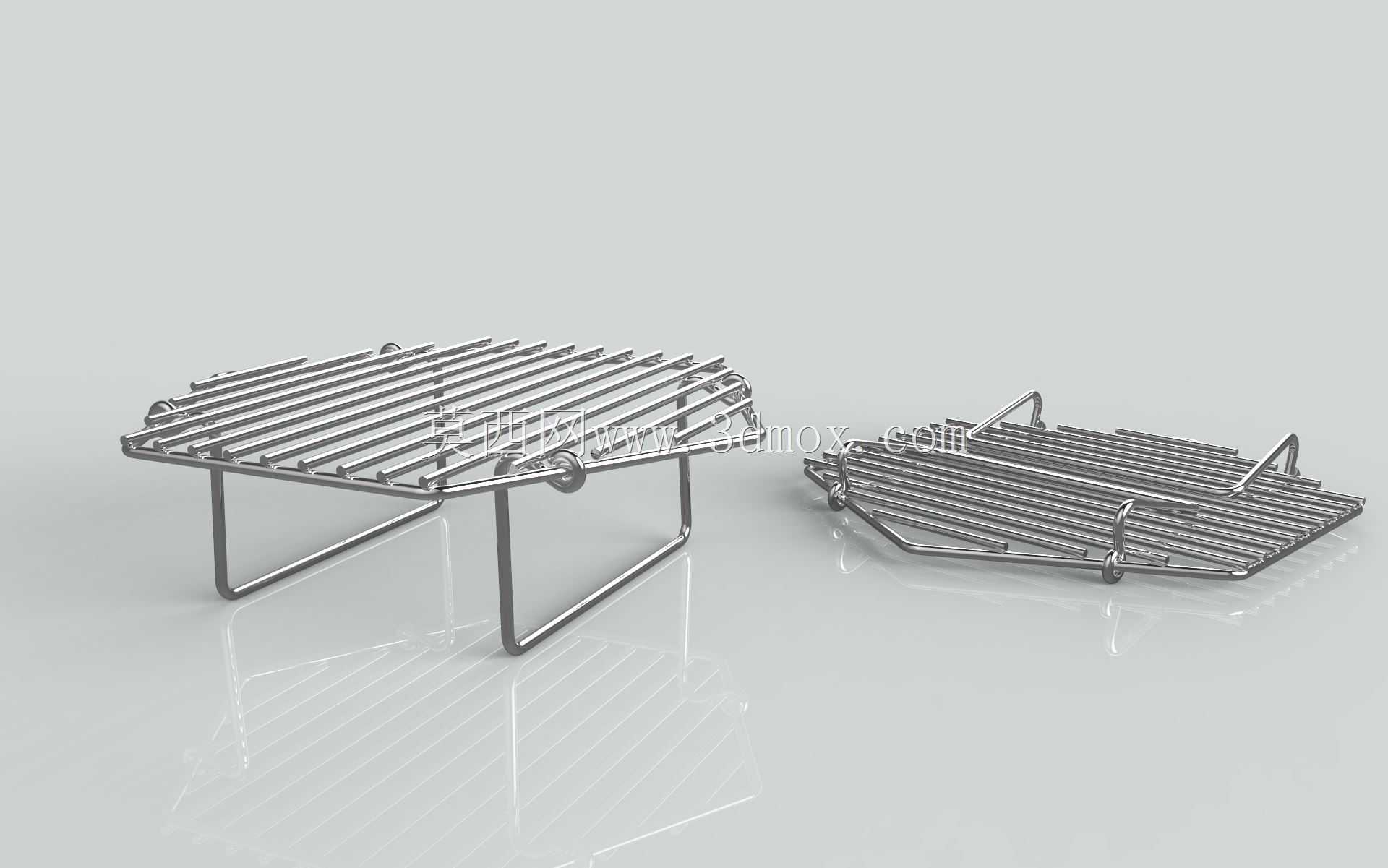

　　从外形尺寸与安装边界来看，展开状态下烤网的有效使用面积刚好可以容纳两人份的食材烤制需求，支撑腿的高度控制在合适范围，既不会因为距离地面过近导致炭火直接烘烤地面引发植被引燃的风险，也不会因为高度过高导致整体重心上移影响放置稳定性。收纳状态下整个结构可以完全压合为扁平状，整体厚度仅为几根金属线材叠加的厚度，没有突出的棱角结构，收纳时不会刮蹭背包内的其他装备。整个结构没有采用任何可拆卸的分离式零件，所有构件都通过焊接或者铰接连接为一个整体，不存在安装步骤，从收纳状态到展开使用只需要几秒钟的时间，不需要对照说明书进行复杂的组装操作，非常适合户外环境下快速搭建使用。

　　在结构强度的冗余设计上，选用的金属线材直径经过承重测算，正常使用状态下可以承载常规烧烤食材加上烤网本身的重量，不会出现丝条弯曲变形的情况，铰接转动的位置做了圆滑的弯折处理，没有尖锐的边角，使用过程中不会划伤手部，反复折叠展开也不会因为应力集中出现线材断裂的问题。烤架本身没有额外的炭火承载托盘设计，实际使用时可以直接放置在平整的炭火堆上方，或者搭配小块的防火垫使用，适配户外随处可获取的炭火燃料，不需要搭配专用的燃料仓，进一步降低了整体的重量和结构复杂度。
