带双侧轴的实体连接结构零件

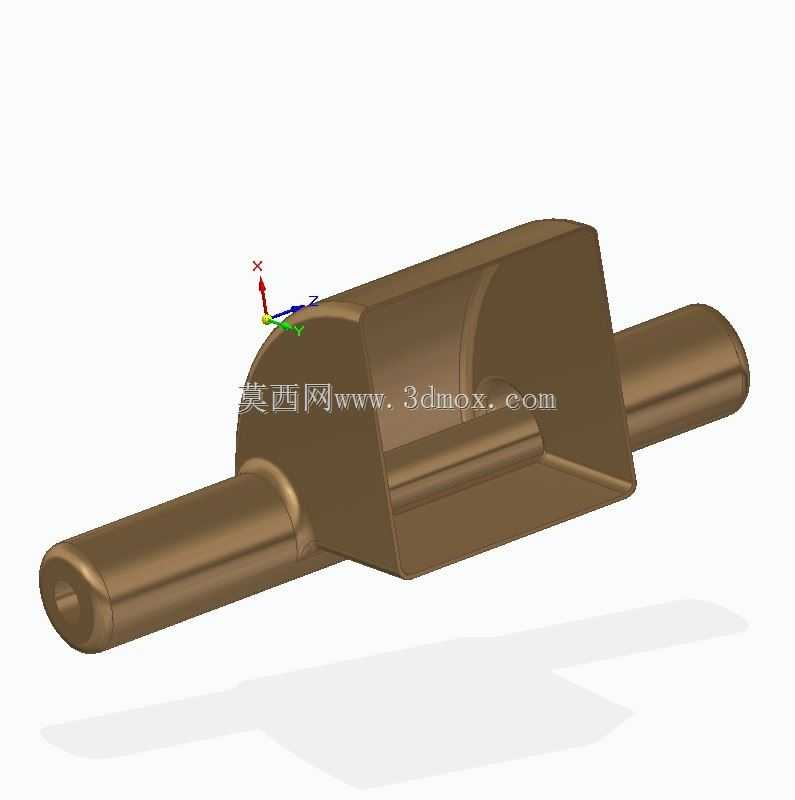

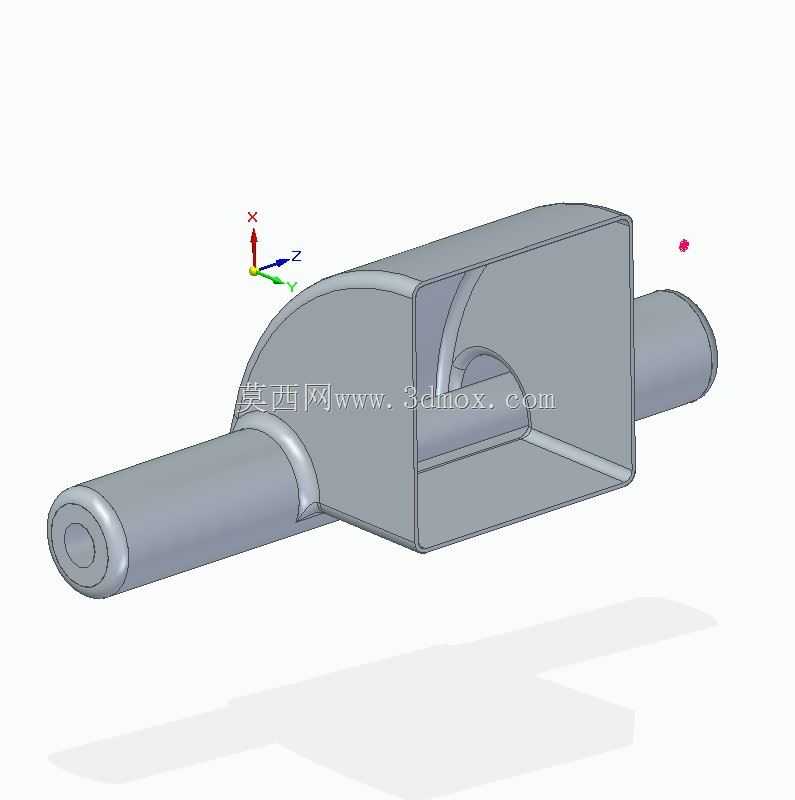

　　这类带双侧伸出轴的块状连接零件，常出现在小型传动链路的中间衔接位置，在轻工输送设备、小型工装夹具的手动调节机构、桌面级自动化工位的转角传动单元里都能见到它的应用场景。零件中间的块状主体是核心承载区域，两侧同轴伸出的轴段直接穿入对应安装座的轴承孔内，既承担整个零件的转动支撑作用，也能将一端输入的扭矩通过中间块状结构传递到另一侧的外接构件上。从结构设计逻辑来看，中间主体做了半开放的槽型结构，并非完全实心的块体，这种设计首先是为了给配套的卡合构件留出安装避让空间，让外接的拨叉或者连杆件可以直接嵌入槽内，在零件随轴转动时带动嵌入件完成直线往复或者角度摆动动作，同时槽体的侧壁也能作为传动受力面，相比额外加装传动销的结构，

　　一体成型的侧壁受力均匀性更好，长期往复受力下不容易出现应力集中导致的开裂问题。两侧的轴段做了阶梯变径设计，靠近中间主体的位置轴径更大，向外延伸的部分轴径收窄，最外端还做了内凹的中心孔，这个细节是加工时的工艺定位基准，车削轴段、铣削中间槽体的时候都可以用两端中心孔作为定位基准，保证两侧轴段的同轴度，也能让后续装配时轴与安装孔的配合精度更稳定，避免转动时出现卡滞或者偏心晃动的问题。安装边界方面，两侧轴段的伸出长度需要匹配安装座的轴承厚度，装配时轴端不能超出安装座外侧的防护盖板，否则会和外部的护板或者其他传动件产生运动干涉；中间块状主体的外轮廓做了圆弧过渡处理，没有尖锐的直角棱边，一方面是去除加工毛刺避免装配时划伤操作人员，

　　另一方面也能减少零件转动过程中与周边护罩的间隙要求，在有限的安装空间内可以留出更多的布线或者其他构件布置余量。零件的受力特性上，中间槽体的受力面与轴的中心线保持平行，传动过程中载荷会均匀分布在整个槽壁接触面上，不会出现局部点受力的情况，适合中低转速、间歇传动的工况，比如小型料仓的挡板启闭机构、手动调节的工位定位挡块机构，这类不需要持续高速运转、但需要传动结构可靠不打滑的场景，用这种一体结构的零件比装配式的销连接结构维护成本更低，不会出现连接销松动脱落的故障。建模过程中需要重点关注两侧轴的同轴度公差，以及中间槽体的对称度要求，槽的两个侧壁要相对于轴的中心平面对称，否则装配后外接构件的运动行程会出现偏差，

　　两侧轴段与中间主体的衔接位置做了小圆角过渡，避免热处理或者长期受力时在衔接位置产生应力断裂，轴段的表面粗糙度要求要匹配安装轴承的配合要求，和轴承内圈配合的轴段表面不能有加工刀痕或者凸起，否则会导致轴承装配后预紧力异常，缩短轴承的使用寿命。这类零件不需要做额外的表面处理，常规的45号钢调质处理后就能满足使用强度要求，如果是在有腐蚀的工况下使用，也可以更换为不锈钢材质加工，结构本身不需要做调整，只需要根据实际载荷大小适当调整轴径和中间块体的壁厚即可。
