立式聚氯乙烯储水罐结构设计

　　日常在民用供水、小型化工储液、农林灌溉蓄水场景里，这类立式塑料储水罐的出镜率一直很高，不同于金属储罐易锈蚀、重量大的短板，聚氯乙烯材质的罐体本身耐弱酸弱碱腐蚀，自重轻便于搬运布设，不用额外做防腐涂装就能适配多数常温常压的储液需求。做这个罐体建模的时候，最先要敲定的是整体的立式圆柱主体结构，直筒段是储液的核心容腔，顶部做缩径的圆形进水口，开口边缘做加厚翻边，一方面是提升开口处的结构强度，避免安装管道或者开盖操作时出现开裂，另一方面翻边结构也能适配标准的法兰盖或者螺纹密封盖，保证储液过程中的密封性能，减少挥发或者杂物落入的问题。

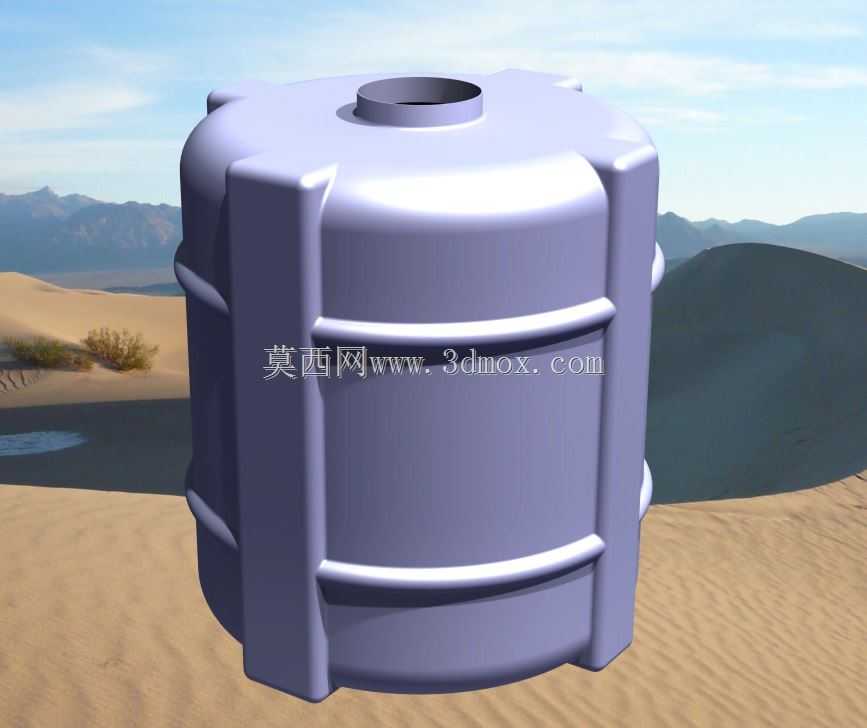

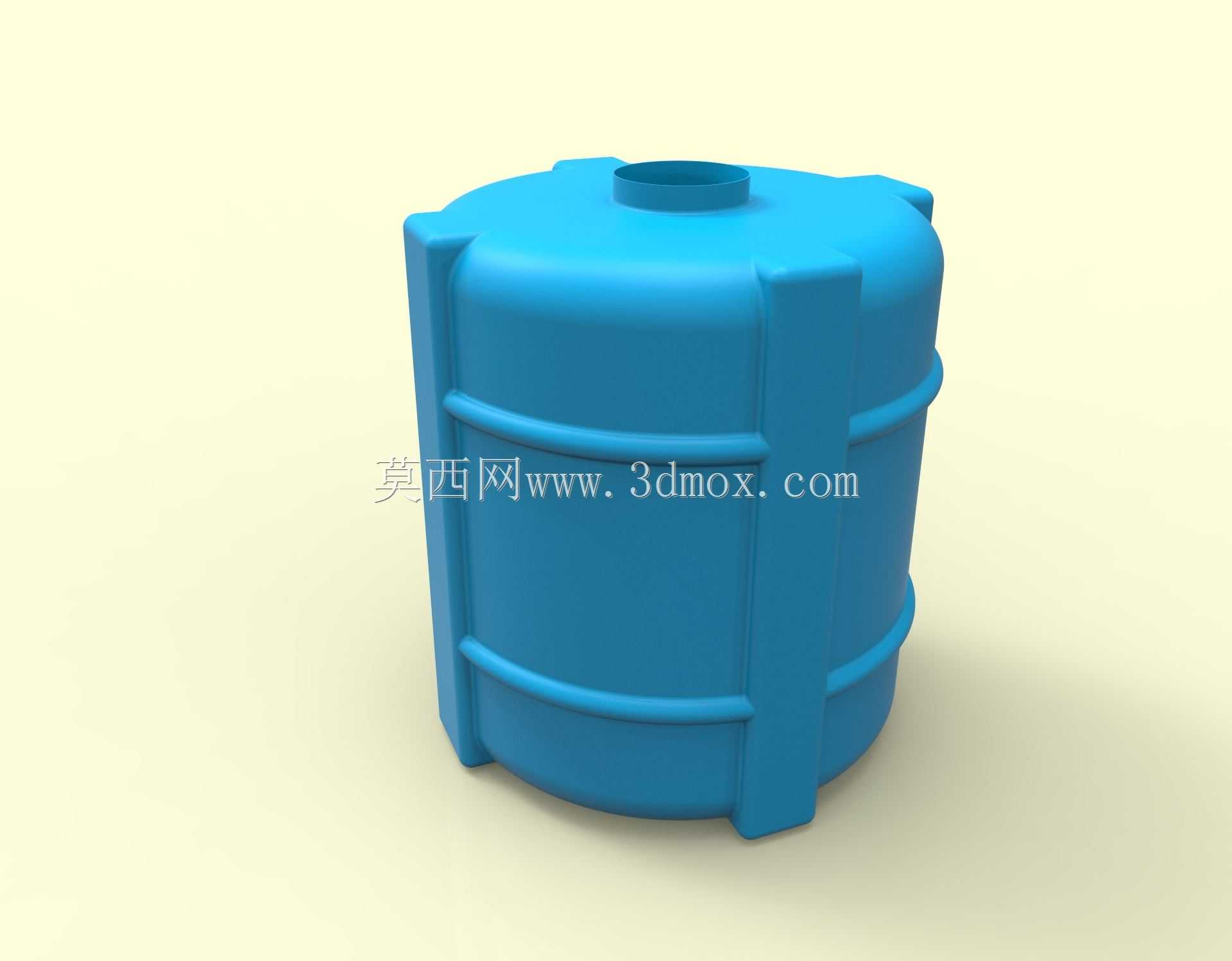

　　罐体外部的加强筋布局是设计里的重点，不能随便加几道筋就完事，要考虑滚塑成型的工艺特性，还有满液状态下的罐体受力。首先是沿罐体周向均匀分布的四道竖向加强筋，从罐体顶部一直延伸到底部支撑脚位置，这几道筋相当于给圆柱形罐体加了纵向的抗弯骨架，当罐体放置在不太平整的地面时，竖向筋能分散罐体侧壁的局部应力，避免罐体因为地面不平出现局部凹陷变形。然后是罐体侧壁上的两道环形加强箍，分别布置在直筒段的上三分之一和下三分之一位置，满液状态下圆柱侧壁受液体静压力会有向外鼓胀的趋势，环形加强箍能约束侧壁的径向变形，尤其是大容量罐体，没有环向筋的话长期使用很容易出现侧壁蠕变，导致罐体失稳无法直立。

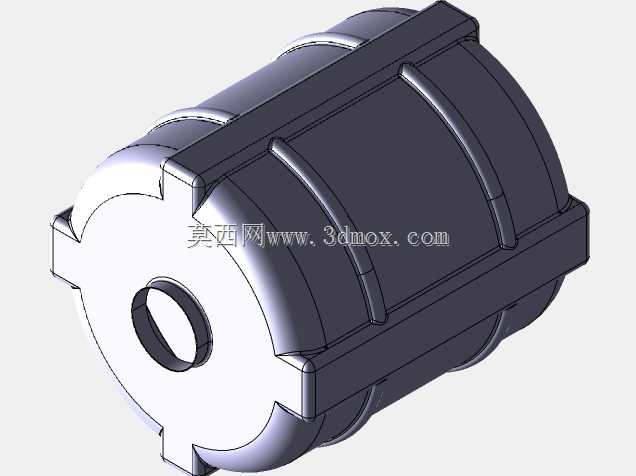

　　底部的支撑结构也不能忽略，这个罐体没有做额外的金属支架，而是直接在罐体底部一体成型了四个支脚，和竖向加强筋是连为一体的，这样的设计一方面是让罐体底部和地面之间留出空隙，避免底部长期和积水地面接触加速材质老化，另一方面一体成型的支脚没有拼接缝隙，不会出现焊缝漏液的问题，滚塑生产的时候也能一次成型，减少后续装配工序。顶部除了中心的进水口之外，四个角的位置做了小的凸起限位块，这个细节是考虑到仓储运输的时候多个罐体可以堆叠，上层罐体的底部支脚刚好能卡在下层罐体顶部的限位块之间，避免运输过程中罐体滑移倾倒，提升堆垛的稳定性。

　　设计的时候还要考虑安装边界的问题，这类罐体一般是放置在室外硬化地面或者屋顶平台，所以底部的支脚接触面积要做足够大，降低对地面的压强，避免长期放置后支脚陷入地面。罐体的外径尺寸要预留出安装管道的操作空间，尤其是侧面如果要加装出水龙头或者液位计的话，要避开竖向加强筋的位置，在直筒段的平整区域预留接口的安装平面，不用后期在加强筋上开孔破坏结构强度。材质选择上聚氯乙烯的耐候性要做考量，室外使用的话原料里要添加抗紫外线成分，建模的时候壁厚要均匀，尤其是加强筋和罐体主体连接的位置要做圆弧过渡，避免应力集中，滚塑成型的时候也不会出现壁厚不均或者局部缺料的问题。

　　实际使用中这类罐体不用做专门的混凝土基础，只要地面平整硬化就能直接放置，进出水管道可以根据需求在顶部或者侧面开孔安装，因为材质本身的韧性较好，小的磕碰不会出现开裂，相比同容积的金属储罐，运输和安装成本能降低六成以上，日常维护只需要定期清理内部沉积的杂质就行，不用做除锈刷漆的维护工作。建模过程中要注意所有的转角位置都做圆角处理，一方面是符合滚塑工艺的成型要求，避免尖角位置出现应力集中，另一方面圆角过渡也能减少罐体内部的清洁死角，储水的时候不容易积留污垢。另外罐体顶部的弧度要做合理设计，避免顶部积水，下雨的时候雨水能顺着顶部弧度流到罐体外侧，不会在顶部淤积渗漏到罐内。
