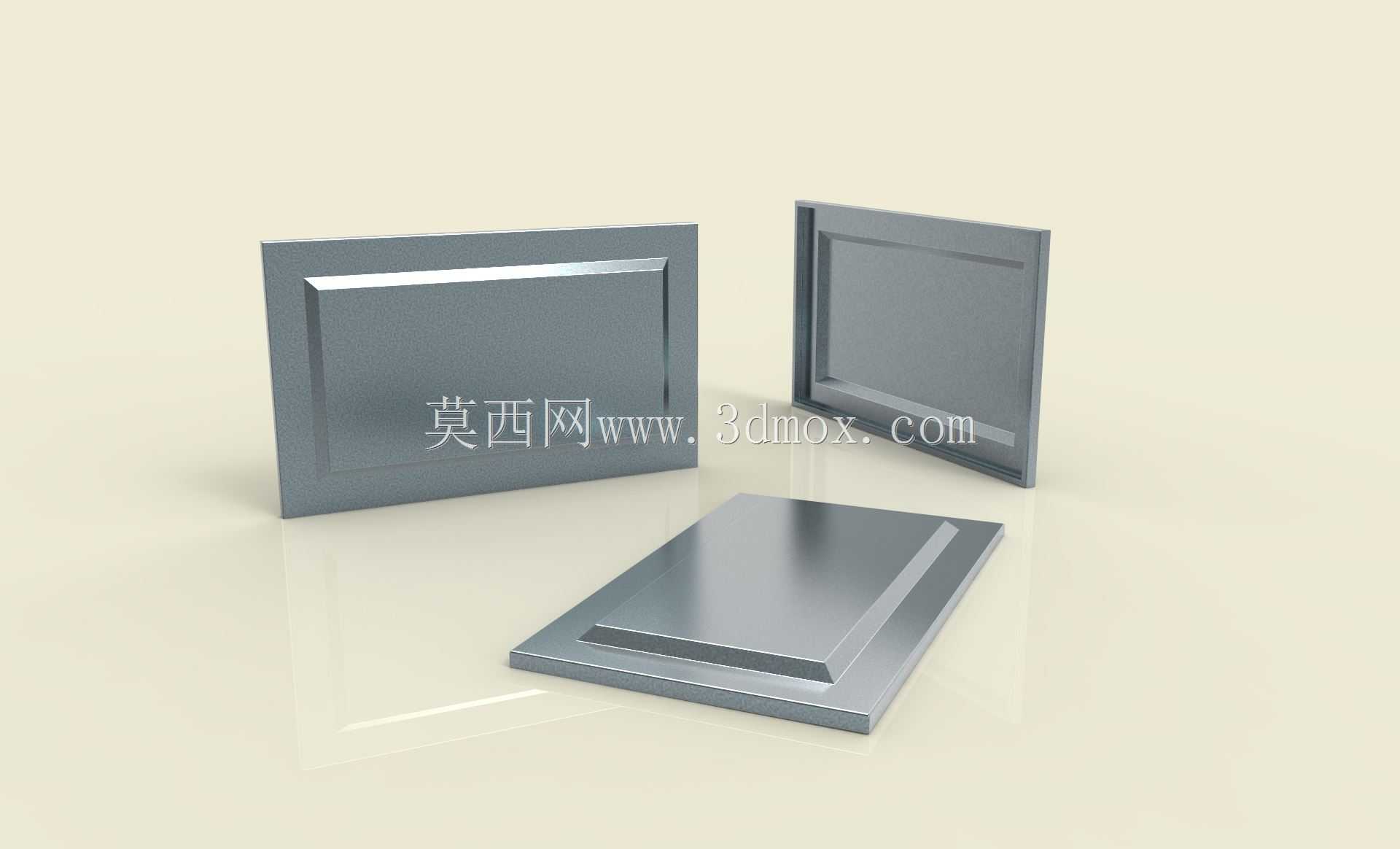

嵌入式边框结构金属盖板三维设计

　　这类带凸起边框的金属板件，在工业现场的应用场景覆盖极广，从电气柜的舱门封板、设备检修口盖板，到流水线工位的挡板、小型设备的外壳面板，都能见到同结构的设计身影。实际使用中，这类板件最核心的作用是实现安装位的嵌入式贴合，避免平板安装时出现的边缘错位、缝隙不均问题，同时凸起的边框结构能大幅提升薄板的整体刚性，减少薄板材在受外力按压、温度形变时出现的翘曲变形量。

　　从设计思路上看，这类板件的边框压型深度通常根据板材厚度做匹配，常规1.2mm到2mm厚度的冷轧钢板或铝合金板，压边深度控制在8mm到15mm区间即可，过深的压型会导致冲压时边角处出现材料拉伸开裂，过浅则无法起到足够的加强与定位作用。压边的内侧通常会预留0.5mm到1mm的安装间隙，方便嵌入对应的安装框位，不需要额外做定位治具就能快速对齐安装孔位，大幅降低现场装配的对位难度。

　　外形尺寸的设计上，这类板件的外轮廓尺寸需要比安装框的内轮廓尺寸小0.3mm到0.8mm，根据不同的加工公差等级做调整，普通激光下料加冲压成型的工艺下，取0.5mm的间隙值适配性最好，既能保证板件可以顺利嵌入框内，又不会因为间隙过大出现晃动、错位的问题。安装边界的处理上，压边的外翻边或者内折边位置，会根据安装需求预留对应的螺丝过孔或者卡扣位，孔位的边距通常控制在10mm以上，避免螺丝锁紧时压边位置出现应力集中导致的变形。如果是用作需要频繁开合的检修盖板，还会在压边的对应位置预留铰链安装位与锁扣位，保证开合过程中板件不会因为反复受力出现边框变形。

　　从功能特性来看，这种一体冲压成型的带边框金属板，相比拼接式的平板加边框结构，没有焊接缝隙，不存在焊道打磨的后续工序，表面处理的一致性更好，不管是喷塑、喷漆还是阳极氧化，都能获得均匀的表面效果，同时一体结构的抗形变能力比拼接结构高40%以上，在同等板材厚度下，抗冲击性能更优，日常使用中不容易因为磕碰出现凹陷变形。另外，凸起的边框还能起到一定的挡水、挡尘作用，当板件安装在设备外侧时，少量的溅水或者浮尘会顺着边框的外侧流下，不会直接顺着板件缝隙进入设备内部，配合边框处粘贴的密封胶条，可以达到IP54左右的防护等级，满足大部分普通工业设备的外装防护需求。

　　在建模过程中，这类板件需要重点注意边角处的工艺缺口设计，四个转角的压型位置如果直接做直角闭合，冲压时会出现材料堆积导致的鼓包，因此需要在转角处预留合适的工艺切口，成型后切口位置会自然闭合，不会出现明显的缝隙，同时避免冲压过程中出现材料撕裂。板件的折弯圆角需要根据板材厚度设置对应的内R值，普通冷轧钢板的折弯内R通常取板材厚度的0.5到1倍，铝合金板可以适当放大到1到1.5倍，避免折弯处出现裂纹或者明显的折弯压痕。如果是需要做表面拉丝处理的不锈钢板材，压型方向需要和拉丝方向保持一致，避免压型过程中出现表面纹路错乱，影响最终的外观效果。

　　实际选型应用中，这类板件如果用作电气设备的封板，还需要在板件的对应位置预留接地柱的安装位，保证板件和设备主体之间的电气连通，满足电气安全的要求。如果是用作设备的操作面板，还可以在平板区域预留按钮、显示屏的安装开孔，开孔位置需要距离压边的内侧至少20mm以上，避免开孔位置距离折弯处过近，导致冲压成型时开孔出现变形。对于有密封需求的使用场景，压边的平面度需要控制在0.2mm以内，保证密封胶条压缩量均匀，不会出现局部密封不严的问题。
