星形胶头M10外螺纹紧固手柄结构

　　在工装夹具、检测治具、小型设备的手动调节工位上，这类带星形胶头的M10外螺纹手柄是出镜率极高的操作件，很多一线结构工程师在做手动锁紧、位置微调的结构时，第一时间会想到这类成熟的标准操作件，不用额外开模做定制把手，直接选型就能匹配绝大多数手动紧固场景。

　　从实际使用场景来看，这类手柄最常出现在需要频繁手动拆装、不需要额外工具就能完成锁紧的工位，比如小型工作台的档位调节、工装夹具的工件压紧、检测设备的定位块锁紧、户外便携设备的快拆结构，甚至部分健身器材、民用家具的调节结构上也能看到同款结构的身影。它的核心优势就是不需要借助扳手、螺丝刀等额外工具，操作人员直接用手拧动星形头部就能完成锁紧或松开动作，在需要频繁换型、快速调整的生产线上，能大幅减少操作辅助时间，降低操作人员的工具携带负担。

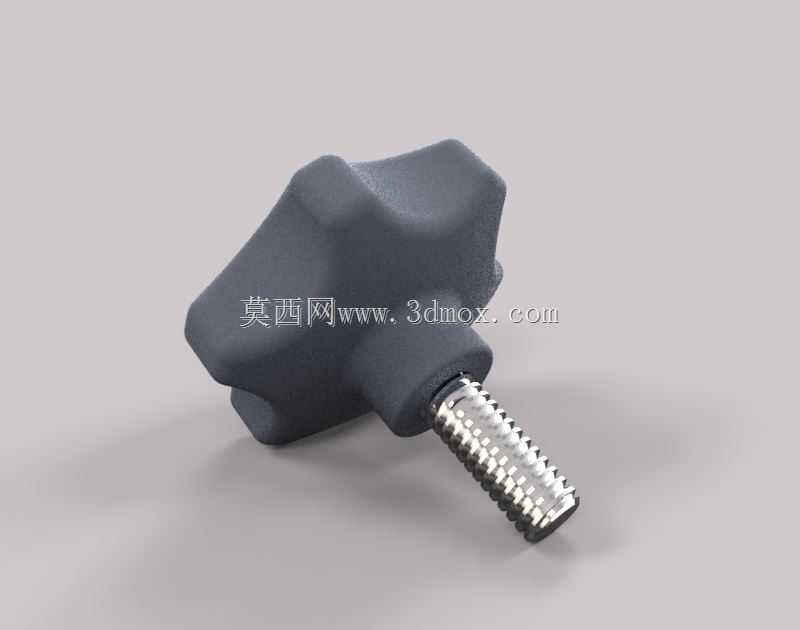

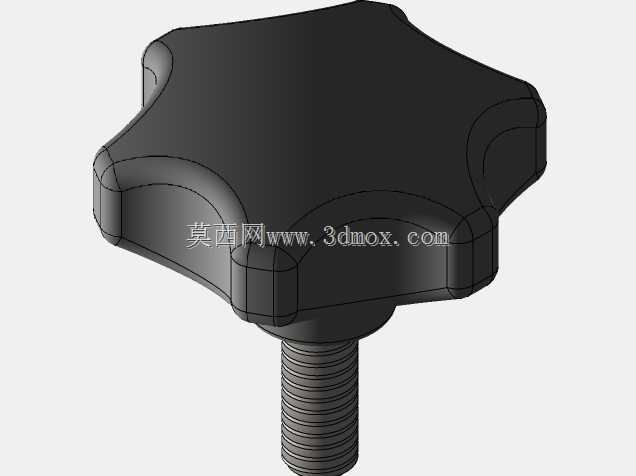

　　从功能特性上拆解，这款手柄分为两个核心功能段：头部的星形握持段和下部的M10外螺纹段。头部采用多瓣星形的轮廓设计，不是随意做的造型，每一个凸起的瓣块都刚好能贴合手指指腹的施力角度，相比圆形的滚花旋钮，星形结构能提供更大的手动施力扭矩，即使手上沾有少量切削液、灰尘，也不容易打滑，能保证操作人员用手就能施加足够的锁紧力，不会因为握持力不足导致螺纹锁紧不到位。头部的材质一般采用硬质尼龙或者玻纤增强塑料，表面做哑光磨砂处理，冬天握持不会有金属的冰感，长时间操作也不会磨手，同时塑料材质的绝缘属性也让它能适配部分有弱电绝缘需求的设备工位。下部的螺纹段是标准M10公制粗牙外螺纹，螺纹长度根据实际选型有不同规格，能适配不同厚度的安装板连接需求，螺纹端部一般做倒角处理，方便对准螺纹孔快速拧入，不会出现螺纹错牙刮伤内螺纹的情况，金属螺杆和头部塑料部分通过注塑嵌合的方式固定，连接强度足够承受手动施力的最大扭矩，不会出现拧动时螺杆和头部相对打滑的问题。

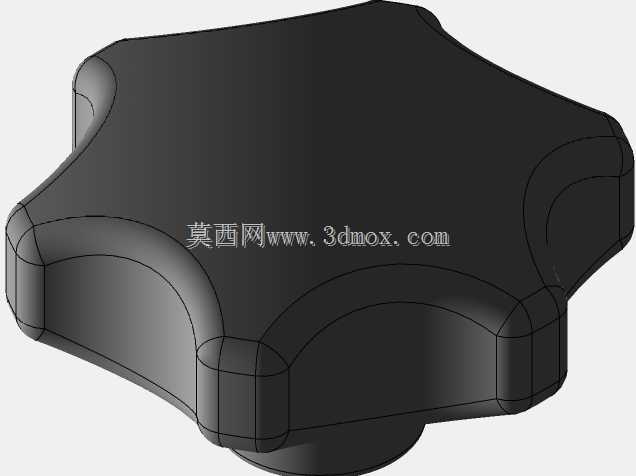

　　从设计思路上来说，这类手柄的设计完全围绕手动操作的人机工程学和通用安装兼容性展开。首先头部的外径尺寸控制在40-50mm区间，这个尺寸刚好是成年人手掌能完全包覆握持的范围，太大的话会占用过多安装空间，太小的话力臂不够，手动拧动时施加的扭矩不足，容易锁不紧。星形的瓣数一般设计为五到六瓣，瓣与瓣之间的凹槽深度控制在8-10mm，刚好能容纳手指的握持深度，不会因为凹槽太浅导致握持滑脱，也不会因为凹槽太深藏污纳垢，方便日常清洁。头部和螺杆的同轴度控制在0.1mm以内，保证拧动时不会出现偏摆，螺纹旋合过程顺畅无卡滞。安装边界上，因为是外螺纹结构，只需要在被连接件上加工对应的M10内螺纹孔，不需要额外预留螺母安装空间，安装面只需要保证平整，和螺纹孔轴线垂直，就能保证锁紧后手柄头部和安装面完全贴合，不会出现倾斜受力不均的情况。需要注意的是，这类手柄的锁紧扭矩是靠手动施加的，不能用扳手等工具额外加力拧动，否则会导致头部塑料开裂或者螺纹过载滑牙，设计选型时要提前核算需要的锁紧力，确认手动施力的扭矩能满足连接防松的需求，如果需要更大的锁紧力，就要选更大规格的手柄或者改用金属头部的结构。

　　在实际建模过程中，要重点注意几个细节：一是星形头部的曲面过渡，每个瓣块的边缘都要做R2以上的圆角处理，不能有尖锐的棱角，避免操作时划伤手；二是螺杆和头部嵌合的位置，要做一圈止退的滚花或者卡槽结构，在建模时把嵌合结构做出来，才能保证实际生产时螺杆和塑料头部的连接强度；三是螺纹段的收尾部分，要做退刀槽结构，保证螺纹能完全拧到安装面，不会因为螺纹收尾的不完整牙型导致锁紧不到位。很多新手建模时容易忽略这些细节，建出来的模型看着外形对，实际生产装配时就会出现各种干涉、强度不足的问题。这类标准件的模型虽然结构不复杂，但是每个尺寸都是经过长期实际使用验证的，随意改动尺寸参数很容易导致使用体验下降，甚至失去原有的功能优势。
