透明PET饮用矿泉水瓶结构设计

　　日常快消品流通环节里，PET材质饮用瓶是覆盖最广的液体包装载体，从商超陈列的瓶装水、碳酸饮料到即饮茶饮，几乎都采用这类吹塑成型的薄壁容器结构。做这类瓶体三维设计时，首先要匹配全自动灌装线的输送节拍，瓶身的重心分布必须经过反复校核，满液状态下在链板输送带上以1.2m/s速度运行时，侧翻倾角不能低于15度，否则高速灌装环节会出现倒瓶、卡瓶故障，直接拉低整线生产效率。

　　瓶身底部的花瓣式凹槽结构不是单纯的装饰造型，每一道内凹的加强筋都对应着吹塑成型时的料流走向，同时要兼顾直立放置时的支撑稳定性，五个支撑脚的平面度公差要控制在0.2mm以内，不然灌装后放置在平面上会出现晃荡、站立不稳的问题。瓶身中段的环形防滑凹槽，一方面是增加手持时的摩擦力，避免消费者手上带水时拿取滑落，另一方面是提升瓶身的环向刚度，空瓶在堆叠运输时，单层堆码到12层的高度也不会出现侧壁失稳瘪塌的情况，大幅降低仓储运输环节的包材损耗。

　　瓶口部分采用标准的PCO1881螺纹接口，和市面通用的塑料防盗盖完全适配，螺纹的导程、牙型角度都严格匹配封盖机的旋盖头参数，旋合过程中不会出现滑牙、密封不严的问题，瓶口端面的平面度要求更高，要保证和瓶盖内的铝箔垫片完全贴合，经过1.2MPa的密封测试时不能出现渗漏。螺纹下方的防盗环连接桥，断裂力要控制在12-18N之间，既要保证消费者正常旋盖时能顺利断开，也要避免运输过程中受震动出现意外断裂，引发产品被拆封的误解。

　　瓶肩位置的圆弧过渡段，曲率半径是经过反复调整的，既要保证吹塑时瓶胚的料温分布均匀，不会出现局部壁厚过薄的问题，也要兼顾灌装时液体的导流效果，满瓶倾倒时水流能平稳流出，不会因为气流倒灌出现咕嘟喷溅的情况。瓶身的壁厚分布遵循上厚下薄的梯度设计，瓶口位置壁厚达到2.2mm，保证螺纹连接的结构强度，瓶身中段壁厚控制在0.32mm左右，在满足结构强度的前提下尽可能减少原料用量，控制包材成本，底部支撑位置壁厚回升到0.45mm，避免放置时被硬物硌穿。

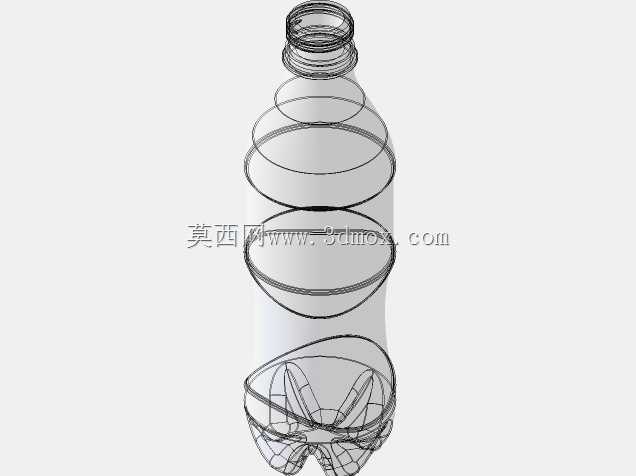

　　做这类薄壁容器的三维建模时，要提前预留吹塑成型的收缩率，PET材料在吹塑后的纵向收缩率大概在1.2%，环向收缩率在1.8%，建模时要把收缩补偿量提前算进尺寸里，不然开模后生产出来的成品尺寸会出现偏差，和灌装线的卡瓶板、导瓶条不匹配。另外还要考虑瓶身的贴标区域，贴标位置的瓶身直径公差要控制在±0.15mm，保证套标机的标签能顺利套入，热收缩后标签平整无褶皱，不会出现标签偏移、翘边的问题。

　　在冷链运输场景下，瓶身还要能承受-18℃的低温冷冻，液体结冰体积膨胀时，瓶身的加强筋能提供足够的变形余量，不会因为冰体膨胀出现瓶身开裂的情况。在高温仓储场景下，60℃的环境温度里堆放72小时，瓶身的变形量不能超过3%，保证堆码稳定性。整个瓶体的设计没有多余的冗余结构，每一处曲面、每一道凹槽都对应着实际生产、运输、使用环节的具体需求，从吹塑成型、灌装旋盖、仓储运输到终端消费者手持饮用，全流程的使用场景都在结构设计阶段做了对应的校核验证。
