标准运动训练用曲面纹理网球结构设计

　　日常接触的网球看似结构简单，实则在曲面造型、纹理设计上有不少工程细节需要考量，这个三维模型完整还原了量产网球的核心结构特征，可作为体育器材设计、运动场景模拟、教学演示等场景的基础参考素材。从实际应用场景来看，这类标准化网球结构不仅适配专业网球赛事的器材仿真需求，也可用于校园体育教具开发、运动类VR交互场景的资产搭建，甚至能作为儿童益智球类玩具的结构设计参考，不同场景下对球体的尺寸公差、表面纹理深度、曲面顺滑度的要求各有差异，建模时需要对应调整参数边界。

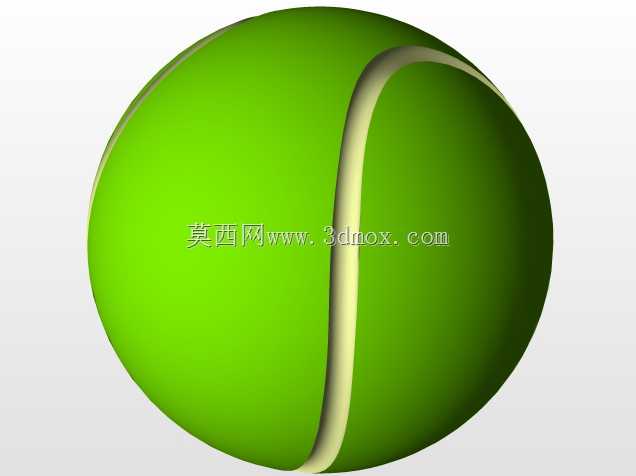

　　从设计思路层面拆解，首先要确定球体的基础基准，标准网球的公称直径为65.4mm到68.6mm之间，建模时以球心为全局坐标原点，先构建正球体基础曲面，再处理表面的标志性弧形接缝纹理。很多新手建模时容易直接在球面上切割纹理，忽略实际生产中网球是由两片对称的橡校胚料拼接后包覆毛毡的工艺逻辑，这个模型的纹理走向完全贴合实际生产的拼接线位置，弧形沟槽的宽度控制在5mm左右，深度控制在1.5mm，既还原了真实网球的表面触感特征，也避免了沟槽过深导致的曲面应力集中问题，要是后续需要做有限元分析模拟球体受冲击后的形变，这个曲面结构能直接导入仿真模块，不需要额外修复几何破面。

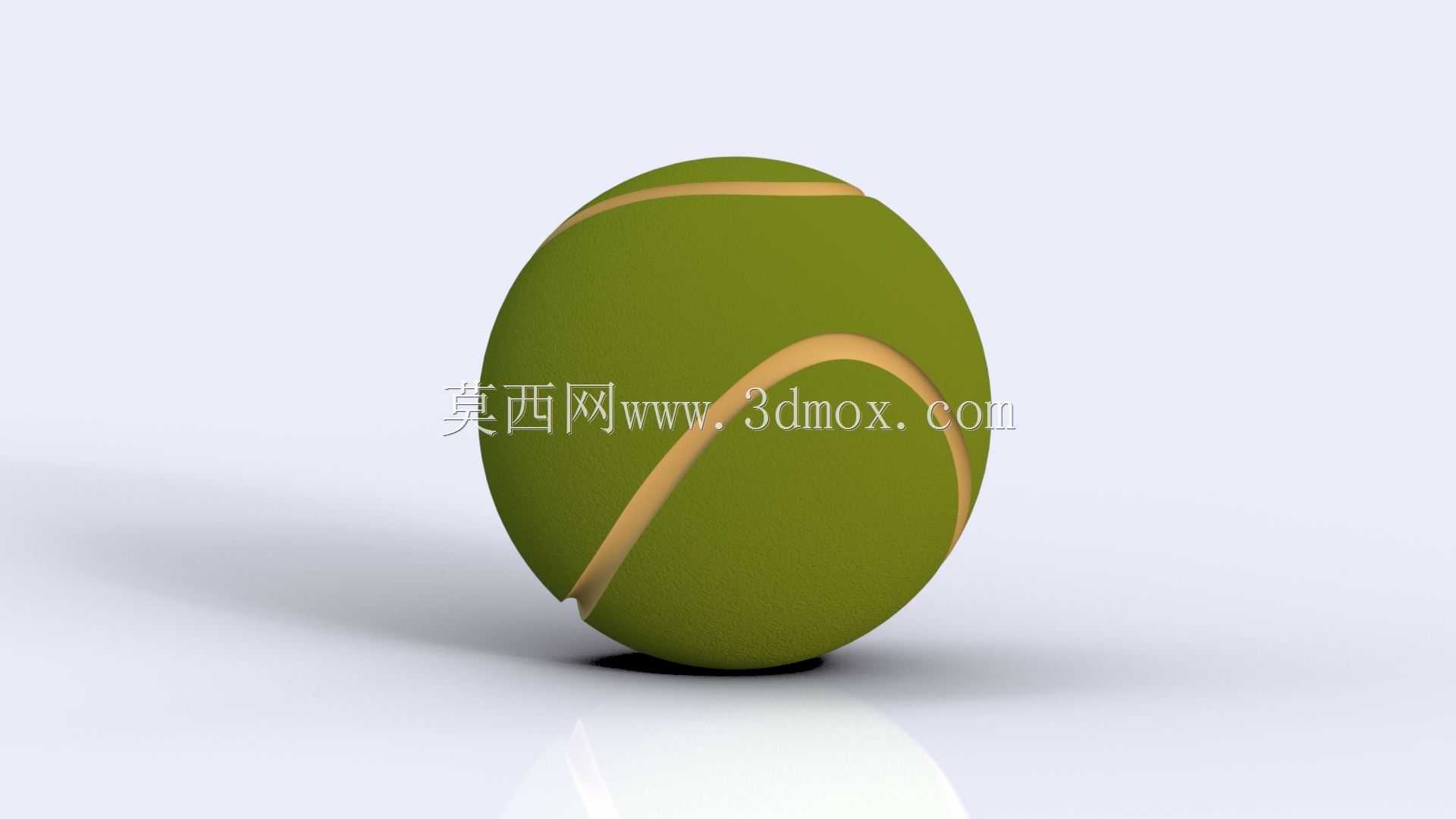

　　再看功能特性的匹配，真实网球需要满足弹跳高度、耐摩擦、形变恢复率等性能要求，建模时的曲面连续性直接关联后续结构仿真的准确度，这个模型的所有曲面都达到G2连续，球体表面没有尖锐棱角，弧形纹理和球面的过渡区域做了圆角处理，不会出现渲染时的黑边或者仿真时的应力奇异点。要是用于自动化网球发球机的结构适配设计，可以直接提取这个模型的外轮廓曲面，调整发球轮的间距、摩擦片的弧度，避免出现卡球、发球轨迹偏移的问题；要是用于体育用品展示的渲染场景，这个模型的纹理分区清晰，可以直接给沟槽和球面主体赋予不同材质，模拟毛毡和拼接缝的视觉差异，不需要重新拆分UV。

　　关于安装与边界尺寸，这个网球模型作为独立的球类零件，不需要额外的安装配合结构，整体外轮廓的最大包络尺寸为直径67mm的正球体，在装配到发球机、球类收纳架、运动场景装配体的时候，只需要以球心为定位基准，就能快速完成配合约束，不需要额外找安装面。建模时特意保留了球体的完整参数化特征，要是需要调整尺寸适配儿童训练用的软式网球、或者宠物玩具用的加大号网球，只需要修改基础球体的直径参数，表面的弧形纹理会跟随参数自动更新，不需要重新绘制草图路径，能大幅缩短同系列产品的改型设计周期。

　　很多人做球类建模容易忽略纹理的对称度问题，这个模型的两条弧形拼接线是基于球心做中心对称分布的，不管从哪个角度剖切，球体的壁厚都保持均匀，要是后续需要做空心网球的内部结构设计，直接向内等距2mm的曲面就能得到橡胶内胆的外轮廓，不会出现壁厚不均导致的仿真结果失真。另外在做运动轨迹模拟的时候，这个模型的质心和几何中心完全重合，不会因为建模时的曲面偏移导致质心偏心，模拟出来的弹跳、旋转轨迹更贴合真实网球的运动规律，不会出现违背物理常识的运动路径。
