钢结构金属屋面支撑与围护系统设计

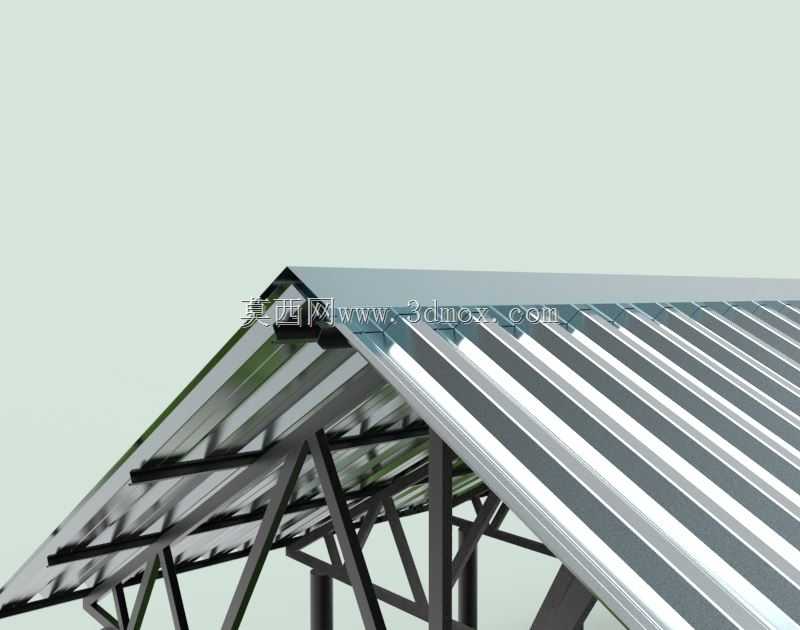

　　这套屋面构件的三维设计，核心围绕工业与民用建筑中轻钢结构屋面的实际落地需求搭建，日常在厂房搭建、仓储库房建设、临时场馆屋面施工等场景中高频使用，承担屋面荷载传递、围护防水、结构抗风的核心作用。从实际工程落地的角度看，这套构件的设计首先考虑了现场安装的容错空间，主桁架采用的型钢截面选型，匹配常规12-24米跨度的轻钢结构屋面荷载要求，上弦杆的排布间距严格对应金属屋面板的波峰固定点位，避免现场安装时出现板件固定孔位错位、需要二次开孔破坏镀层的问题。设计过程中没有采用过于复杂的异形节点，所有腹杆与弦杆的连接位置都预留了标准螺栓连接的操作空间，现场施工时不需要额外定制异形工装，普通的钢结构安装班组按照常规作业流程即可完成拼装，

　　能有效压缩现场安装的工期。金属屋面板采用的是常见的压型波纹板构型，板件的搭接边做了适配直立锁边工艺的结构设计，安装时不需要额外打胶即可实现可靠的防水密封，板肋的高度经过测算，能满足常规降雨强度下的屋面排水需求，不会出现雨水倒灌进室内的问题。屋架的下弦节点预留了后续加装吊顶、管线支架的连接点位，不需要在主体结构完工后再进行焊接作业破坏防腐层，适配厂房内部走水电管线、加装照明或通风设备的后续改造需求。从安装边界来看，这套构件的柱顶连接节点做了标准化的支座设计，可适配常规H型钢柱、混凝土预制柱的顶部预埋板尺寸，支座处预留的长圆孔可以消化基础施工带来的±15mm安装误差，避免因为基础施工偏差导致屋架无法落位的问题。在抗风性能的设计上，

　　屋面板与檩条的固定件排布密度，按照沿海地区基本风压0.55kN/㎡的取值做了校核，固定座的咬合深度足够抵御强风天气下的板件掀揭风险，同时桁架的腹杆排布采用了三角形稳定构型，在屋面承受积雪荷载、施工检修荷载的时候，不会出现杆件失稳变形的问题。设计时还考虑了构件的运输便利性，所有杆件的分段长度控制在6米以内，符合常规货运车辆的运输尺寸要求，不需要办理超限运输手续，能降低构件从加工厂到施工现场的物流成本。金属板的表面镀层厚度匹配常规户外使用的防腐要求，在普通工业环境下不需要额外做防腐处理即可达到设计使用年限，后期维护只需要定期清理屋面排水沟的杂物即可，不需要频繁更换板件。整个构件的连接节点没有采用焊接为主的连接方式，

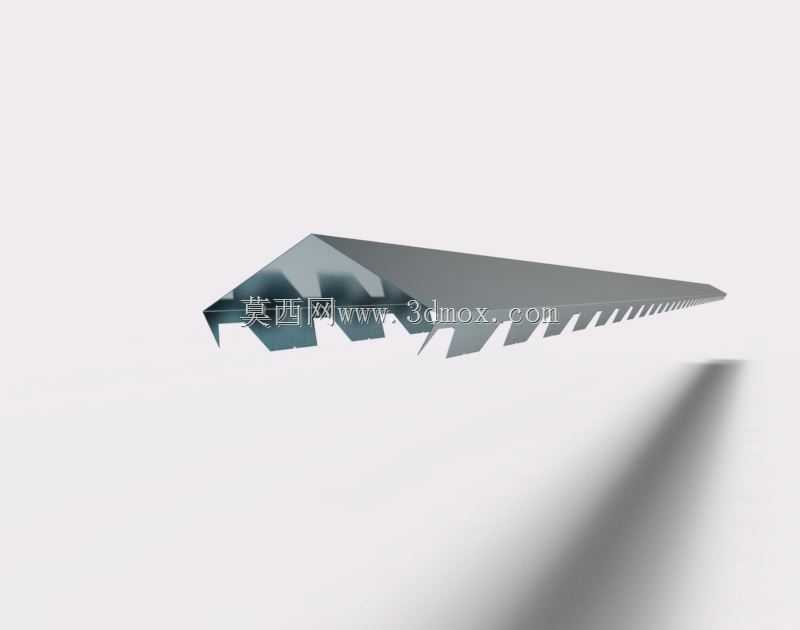

　　九成以上的连接都采用标准螺栓紧固，一方面可以减少现场焊接带来的防火、防腐补涂工作量，另一方面如果后期屋面需要局部改造或者拆除，构件可以实现无损拆解，部分标准件还可以二次利用，符合建筑工业化的设计思路。在檩条的排布设计上，檩条的跨度控制在1.5米以内，匹配压型金属板的最小支承跨度要求，避免人员在屋面检修时出现板件凹陷变形的问题，同时檩条与主桁架的连接采用标准的檩托板设计，安装时只需要将檩条卡在檩托的定位槽内即可完成初定位，不需要额外的临时支撑就能进行螺栓紧固，大幅降低高空作业的安全风险。屋面的檐口位置做了配套的封边构件设计，能遮挡屋面板的端部切割面，避免雨水从板端的断面渗入内部腐蚀基材，同时封边构件的外形做了平顺的折边处理，不会出现尖锐的边角划伤施工人员或者后期检修人员的问题。
